Badania nieniszczące rur – diagnostyka rurociągów NDT

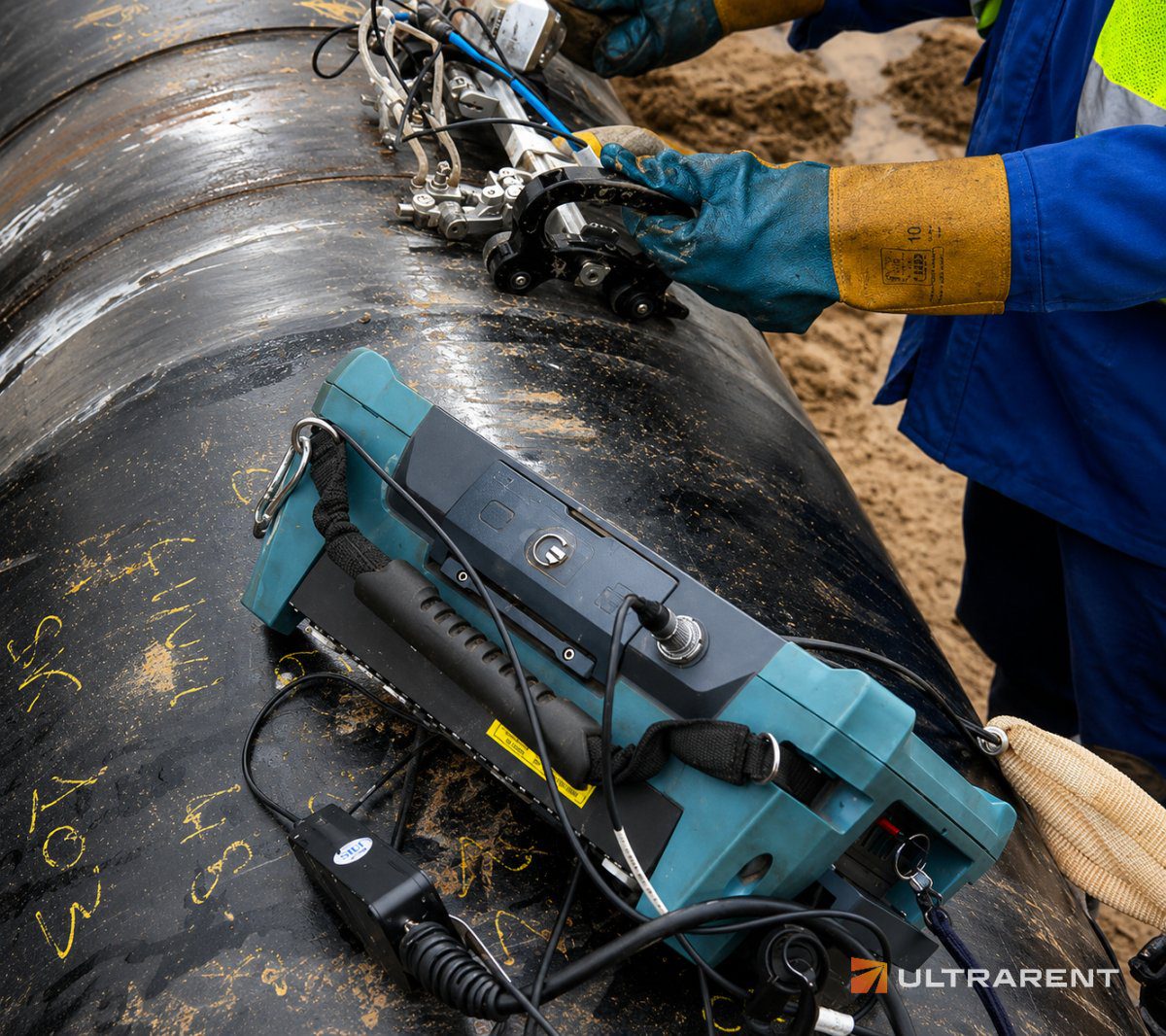

Rurociągi przesyłowe i technologiczne narażone są na korozję, erozję i wady spawalnicze, których wczesne wykrycie decyduje o różnicy między planowym remontem a kosztowną awarią. W tym artykule pokazujemy, jakie metody NDT sprawdzają się przy diagnostyce rur, jak dobrać technikę do materiału i geometrii oraz jakie normy regulują te badania w Polsce.

Najważniejsze wnioski

Badania nieniszczące pozwalają wykryć korozję, erozję i wady spoin na etapie, w którym naprawa jest jeszcze tania i szybka.
PAUT i TFM znacząco poszerzyły możliwości klasycznego badania ultradźwiękowego rur, a TOFD dobrze uzupełnia je w precyzyjnym wymiarowaniu wad.
Dobór metody musi uwzględniać materiał (stal węglowa vs. wysokostopowa/austenityczna) oraz geometrię (średnica, dostępność, obecność izolacji).
Mapowanie korozji (CM) to systematyczne podejście do oceny stanu rurociągu na dużej powierzchni, a nie tylko w pojedynczych punktach.

Główne zagrożenia: korozja, erozja i wady spoin

Rurociągi degradują na kilka charakterystycznych sposobów:

Korozja ogólna i wżerowa – może prowadzić do perforacji ścianki, szczególnie w miejscach trudnodostępnych lub pod izolacją.
Erozja mechaniczna – ścierne działanie płynącego medium najszybciej niszczy kolana i trójniki, gdzie występują turbulencje.
Wady spoin obwodowych – pęknięcia, braki przetopu czy pory gazowe to typowe miejsca inicjacji rozszczelnień.
Zmęczenie materiału – wywołane drganiami instalacji i cyklicznymi zmianami ciśnienia, prowadzące do powolnego rozwoju pęknięć zmęczeniowych.

Metody badań nieniszczących rur

PAUT i TFM

Badania ultradźwiękowe Phased Array (PAUT) wykorzystują głowice wieloprzetwornikowe, sterujące wiązką elektronicznie pod różnymi kątami bez fizycznego przemieszczania sondy – pozwala to wykrywać pęknięcia, przyklejenia i wtrącenia trudniejsze do uchwycenia klasyczną, pojedynczą głowicą. Technika TFM (Total Focusing Method) idzie o krok dalej, przetwarzając dane z każdego elementu głowicy osobno, co daje obraz o wyraźnie wyższej rozdzielczości niż standardowy PAUT. Więcej o obu technikach, wraz z normami (PN-EN ISO 13588, PN-EN ISO 23864), piszemy w artykule o zaawansowanych technikach ultradźwiękowych.

TOFD

TOFD (Time of Flight Diffraction) wykorzystuje zjawisko dyfrakcji fal na krawędziach wady, co czyni ją jedną z najdokładniejszych technik wymiarowania wysokości pęknięć. Połączenie PAUT i TOFD – PAUT do lokalizacji i wstępnej klasyfikacji, TOFD do precyzyjnego pomiaru głębokości – to dobra praktyka przy złączach o najwyższej odpowiedzialności konstrukcyjnej, choć warto pamiętać, że żadna kombinacja metod nie eliminuje ryzyka błędu całkowicie – zwiększa prawdopodobieństwo wykrycia (POD), a nie gwarantuje wyniku ze stuprocentową pewnością.

Radiografia cyfrowa i mapowanie korozji

Radiografia cyfrowa (DR/CR) sprawdza się tam, gdzie dostęp jednostronny jest niemożliwy lub gdy trzeba ocenić zawartość rurociągu (np. osady, zatory). Regulują ją normy PN-EN ISO 17636-1/-2, opisane szerzej w naszym przewodniku po metodzie RT.

Mapowanie korozji (CM), oparte zwykle na zautomatyzowanych skanerach PAUT, tworzy mapę grubości ścianki na dużej powierzchni rurociągu – w przeciwieństwie do pojedynczych, punktowych pomiarów UTT pozwala wykryć nieregularne wżery, które mogłyby zostać pominięte między punktami pomiarowymi. Piszemy o tym więcej w artykule o praktycznym pomiarze grubości.

PAUT czy radiografia – uczciwa odpowiedź

W wielu nowoczesnych zastosowaniach PAUT jest dopuszczany jako alternatywa dla radiografii – eliminuje strefy bezpieczeństwa i daje natychmiastowy wynik cyfrowy. To jednak nie oznacza, że PAUT „całkowicie zastępuje” RT we wszystkich przypadkach. O tym, czy dana metoda może zastąpić drugą, decyduje kod projektowy, specyfikacja klienta i kryteria akceptacji dla konkretnego złącza – w wielu projektach obie metody nadal się uzupełniają. Szerzej i ostrożniej omawiamy to w artykule „PAUT zamiast RTG”.

Jak dobrać metodę do materiału i geometrii rury

Stal węglowa – dobrze współpracuje z większością standardowych technik ultradźwiękowych.
Stale wysokostopowe i nierdzewne (austenityczne) – gruboziarnista, anizotropowa struktura rozprasza wiązkę; lepiej sprawdzają się głowice pracujące falą podłużną, ograniczające ten efekt. Piszemy o tym w artykule o ograniczeniach badań ultradźwiękowych.
Rury o małych średnicach – wymagają niskoprofilowych skanerów, dopasowanych do promienia krzywizny.
Rury pod izolacją (CUI) – wymagają metody działającej bez demontażu osłony: radiografii tangensowej, pulsacyjnych prądów wirowych (PEC) lub fal prowadzonych. Porównujemy te trzy podejścia w osobnym artykule.

Normy regulujące badania rur w Polsce

Badania nieniszczące rur w Polsce nadzoruje Urząd Dozoru Technicznego (UDT), a personel wykonujący badania musi posiadać certyfikację zgodną z PN-EN ISO 9712. W zależności od zastosowanej metody obowiązują dodatkowo normy techniczne właściwe dla danej techniki – np. PN-EN ISO 17636 dla radiografii czy PN-EN ISO 13588 dla PAUT. Przy powoływaniu się na konkretne, najnowsze rewizje norm warto każdorazowo zweryfikować ich aktualny status w oficjalnej bazie PKN, ponieważ oznaczenia bywają aktualizowane.

Zarządzanie integralnością rurociągów z Ultrarent

Łączymy proste pomiary grubości (UTT) z zaawansowanymi technikami PAUT i TFM, żeby dostarczyć spójny obraz stanu technicznego instalacji – nie tylko pojedyncze wyniki, ale dane nadające się do długoterminowego trendowania i planowania remontów. Nasze mobilne zespoły działają na terenie całego kraju, a personel posiada aktualną certyfikację zgodną z PN-EN ISO 9712.

Potrzebujesz kompleksowej diagnostyki rurociągu – od pomiaru grubości po mapowanie korozji? Skontaktuj się z naszym zespołem – dobierzemy metody odpowiednie do materiału, geometrii i warunków eksploatacji Twojej instalacji.

Najczęściej zadawane pytania

Jakie są najczęstsze wady wykrywane podczas badania rur?

Korozja wżerowa, ubytki erozyjne i pęknięcia zmęczeniowe w materiale rodzimym, a w złączach spawanych – braki przetopu, przyklejenia i porowatość gazowa. PAUT dobrze wykrywa wady podpowierzchniowe i wewnętrzne, niewidoczne podczas samej inspekcji wizualnej.

Czy PAUT może zastąpić radiografię (RTG) rurociągów?

Nie zawsze i nie automatycznie – zależy to od kodu projektowego, specyfikacji klienta i kryteriów akceptacji. W wielu nowoczesnych zastosowaniach PAUT jest dopuszczany jako alternatywa dla RT, ale w części projektów obie metody nadal się uzupełniają, a nie wzajemnie wykluczają.

Jak przygotować rurociąg do badań nieniszczących?

Zależy od metody: przy badaniach ultradźwiękowych powierzchnia musi być oczyszczona z luźnej rdzy i zanieczyszczeń, a w miejscach pomiarowych zwykle konieczne jest usunięcie izolacji – chyba że stosuje się technikę dedykowaną do badania przez płaszcz ochronny (np. PEC lub radiografię tangensową).

Czy badania NDT rur można wykonywać podczas normalnej pracy instalacji?

Większość badań ultradźwiękowych i PEC można wykonać bez przerywania pracy instalacji, w tym na gorących powierzchniach przy zastosowaniu odpowiednich klinów i sprzęgaczy. Wyjątkiem są badania szczelności metodą LT, które zwykle wymagają opróżnienia układu.

Jakie normy regulują badania nieniszczące rur w Polsce?

Nadzór sprawuje Urząd Dozoru Technicznego (UDT), a kluczową normą dla personelu jest PN-EN ISO 9712. Poszczególne metody mają własne normy techniczne (np. PN-EN ISO 17636 dla RT, PN-EN ISO 13588 dla PAUT) – warto każdorazowo sprawdzać ich aktualną rewizję w oficjalnej bazie PKN.
