Badania penetracyjne (PT)

Badania penetracyjne to jedna z metod badań nieniszczących NDT wykorzystywana do wykrywania niezgodności powierzchniowych. Metoda badań penetracyjnych jest często stosowana do materiałów nieferromagnetycznych, których nie można skontrolować za pomocą metody magnetyczno-proszkowej, takich jak: aluminium, tytan czy stal austenityczna.

PT ma jednak szersze zastosowanie niż tylko materiały niemagnetyczne. Sprawdza się wszędzie tam, gdzie geometria elementu uniemożliwia prawidłowe namagnesowanie w dwóch prostopadłych kierunkach — na przykład przy odlewach o skomplikowanym kształcie czy elementach o dużej zmienności przekroju.

Metoda nie wymaga zasilania elektrycznego ani skomplikowanej aparatury, co czyni ją wygodną przy badaniach prowadzonych w terenie, w przestrzeniach zamkniętych lub na wysokości.

Badania PT wykrywają niezgodności wychodzące na powierzchnię takie jak: pęknięcia, pory, nieszczelności. Metoda PT nie wykrywa niezgodności wewnętrznych, jeżeli nie są one otwarte na badaną powierzchnię.

W praktyce najlepiej ujawniają się niezgodności wąskie i głębokie — pęknięcia zmęczeniowe, szlifierskie i technologiczne. Im większa objętość penetrantu zatrzyma się w szczelinie, tym wyraźniejsze będzie wskazanie po naniesieniu wywoływacza.

Trudniejsze do wykrycia są niezgodności płytkie i szerokie, z których penetrant łatwo wypłukać podczas usuwania nadmiaru. Nie wykryjemy też niezgodności zamkniętych obróbką mechaniczną — na przykład zakrytych przez rozwalcowanie materiału podczas szlifowania czy piaskowania. Z tego względu badanie PT wykonuje się przed operacjami, które mogłyby zamknąć wlot szczeliny.

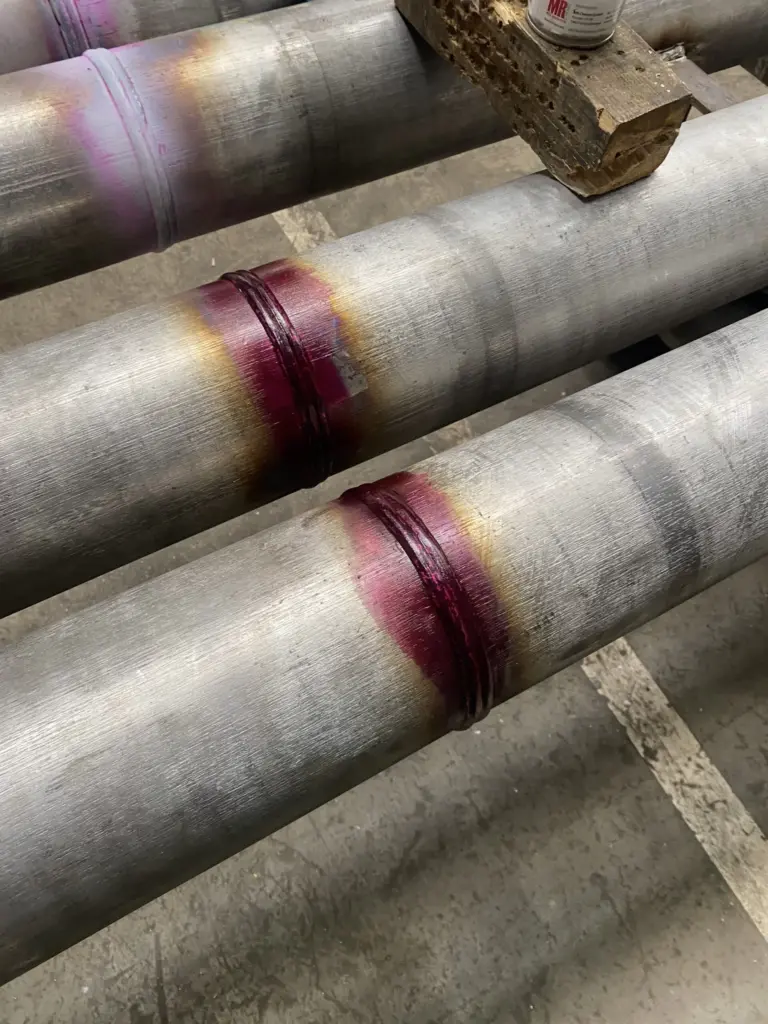

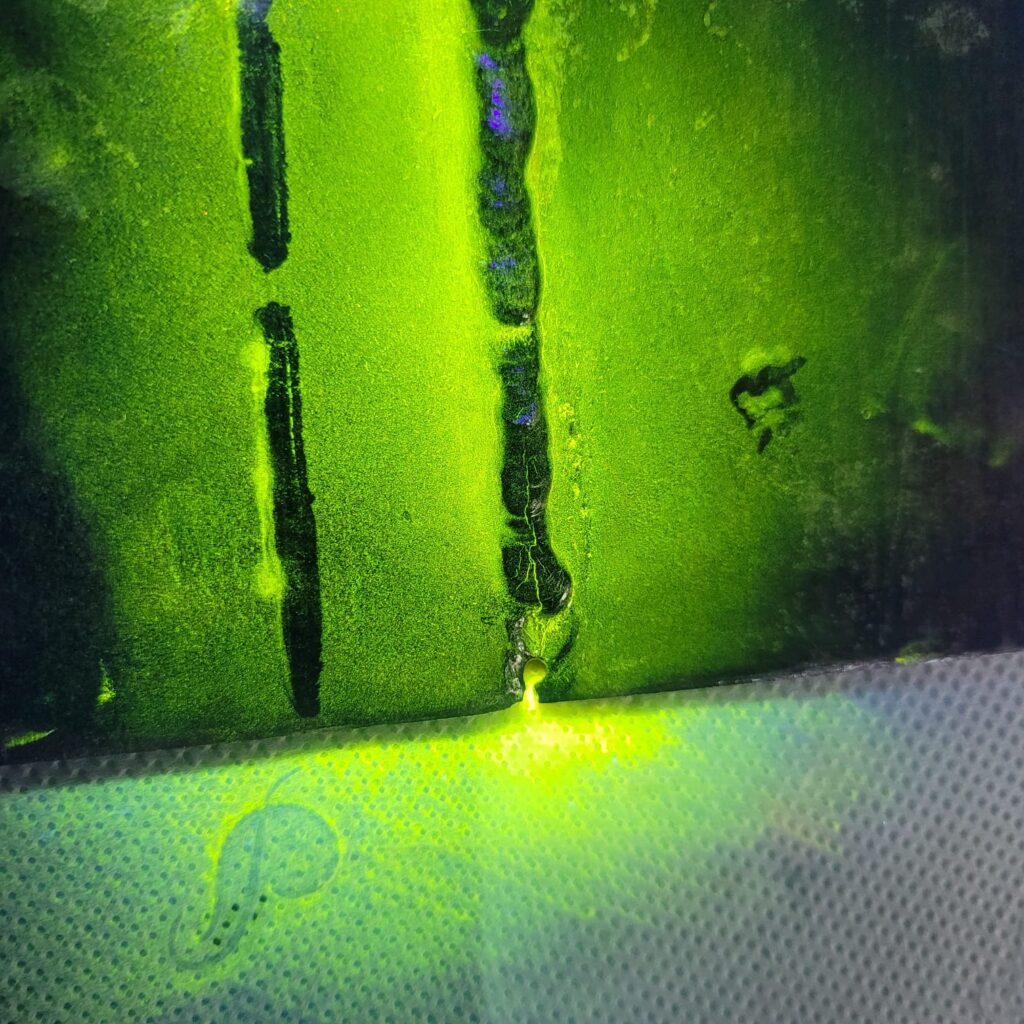

W badaniach penetracyjnych barwnych wskazania są widoczne w świetle białym jako czerwone, kontrastowe „przebicie” na białym wywoływaczu. W technice fluorescencyjnej stosuje się obserwację w świetle UV, co zwykle zwiększa czułość badania i poprawia wykrywalność, ale wymaga bardziej restrykcyjnych warunków otoczenia (zaciemnienie, odpowiednie natężenie światła UV).

Norma PN-EN ISO 3452-2 definiuje ponadto poziomy czułości systemu penetracyjnego — od najniższego do bardzo wysokiego. Wyższy poziom oznacza zdolność wykrywania drobniejszych niezgodności, ale też większe wymagania co do czystości powierzchni i warunków badania.

Poziom czułości dobiera się do wymagań specyfikacji, a nie „na wszelki wypadek” — zbyt wysoki generuje nadmiar wskazań nieistotnych, które trzeba następnie ocenić i udokumentować.

Tak, w przypadku standardowych badań penetracyjnych jednostronny dostęp jest wystarczający pod warunkiem uzyskania odpowiedniego dostępu do obserwacji powierzchni po naniesieniu wywoływacza. Jeżeli dostęp do badanej powierzchni jest ograniczony, konieczne może być zastosowanie innych metod inspekcyjnych. Obustronny dostęp jest niezbędny podczas badań penetracyjnych pod kątem szczelności.

Wynik badania dokumentuje się w raporcie wraz z charakteryzacją, lokalizacją oraz oceną wykrytych wskazań w odniesieniu do kryterium akceptacji. Dobrą praktyką jest również umieszczenie szkicu lub zdjęć z wykonanych badań.

Badania PT wymagają czystej, odpowiednio przygotowanej powierzchni i nie nadają się do badania materiałów porowatych lub silnie chropowatych z powodu ryzyka wystąpienia wskazań pozornych. Metoda jest również wrażliwa na warunki badania (czas, temperatura oświetlenie/natężenia UV) oraz wykrywa wyłącznie niezgodności wychodzące na powierzchnię.

Warto dodać dwa ograniczenia praktyczne. Po pierwsze, badanie nie nadaje się do powierzchni pokrytych powłoką — farba, lakier czy warstwa galwaniczna skutecznie blokują wejście penetrantu w szczelinę. Powłokę trzeba usunąć, co przy elementach eksploatowanych bywa kosztowne.

Po drugie, metoda pozostawia po sobie pozostałości penetrantu i wywoływacza, które przy niektórych materiałach — zwłaszcza stalach austenitycznych przeznaczonych do pracy w wysokich temperaturach — muszą zostać dokładnie usunięte. Wymagania dotyczące zawartości siarki i chlorowców w środkach penetracyjnych określa norma PN-EN ISO 3452-2.

To jeden z kluczowych parametrów badania. Penetrant musi mieć dość czasu, by dzięki zjawisku kapilarnemu wniknąć w szczelinę aż do jej dna — im węższa i głębsza niezgodność, tym dłużej to trwa.

Wymagany czas zależy od rodzaju penetrantu, badanego materiału, temperatury oraz spodziewanego typu niezgodności. Określa go procedura badawcza, opracowana na podstawie normy i wytycznych producenta systemu penetracyjnego.

Konsekwencje błędu są jednostronne: zbyt krótki czas wnikania oznacza, że wskazanie w ogóle się nie pojawi, mimo że niezgodność istnieje. To najczęstsza przyczyna fałszywie negatywnych wyników w badaniach PT — i powód, dla którego czas wnikania powinien być odnotowany w protokole.

Standardowe badania prowadzi się w umiarkowanym zakresie temperatur, przewidzianym w normie PN-EN ISO 3452-1. Poza tym zakresem zmienia się lepkość penetrantu: w niskiej temperaturze gęstnieje i wnika wolniej, w wysokiej — szybciej odparowuje z powierzchni i ze szczeliny.

Badania w temperaturach podwyższonych lub obniżonych są możliwe, ale wymagają kwalifikacji procedury zgodnie z PN-EN ISO 3452-5 (temperatury podwyższone) lub PN-EN ISO 3452-6 (temperatury obniżone). Polega ona na wykazaniu na próbkach odniesienia, że system penetracyjny zachowuje wymaganą czułość w danych warunkach.

W praktyce oznacza to, że badania elementów bezpośrednio po spawaniu lub w mroźnych warunkach terenowych wymagają wcześniejszego uzgodnienia i przygotowania — nie da się ich wykonać „z marszu”.

Nie. Penetrant, zmywacz i wywoływacz powinny pochodzić od jednego producenta i tworzyć przebadany, spójny system, dla którego producent deklaruje określony poziom czułości.

Powód jest praktyczny: skuteczność metody opiera się na precyzyjnie dobranych właściwościach chemicznych — napięciu powierzchniowym penetrantu, zdolności zmywacza do usuwania nadmiaru bez wypłukiwania go ze szczeliny oraz porowatości wywoływacza. Zestawienie produktów różnych marek może te zależności zaburzyć, a uzyskany wynik przestaje odpowiadać deklarowanej czułości systemu.

Informacja o zastosowanym systemie — producent, oznaczenie, poziom czułości — jest elementem protokołu z badania.

Technika i poziom czułości. Barwna czy fluorescencyjna, jaki poziom czułości systemu — wpływa na wykrywalność, wymagania wobec stanowiska i czas realizacji.

Norma i kryteria akceptacji. Samo „badanie wg ISO 3452″ nie rozstrzyga o odbiorze — potrzebne jest wskazanie kryteriów, np. wg PN-EN ISO 23277 dla złączy spawanych.

Stan powierzchni. Kto odpowiada za usunięcie powłok malarskich i przygotowanie powierzchni — to często największa pozycja czasowa i kosztowa całego badania.

Temperatura elementu. Jeśli badanie ma się odbyć bezpośrednio po spawaniu lub w niskiej temperaturze, trzeba to zgłosić wcześniej — może wymagać kwalifikowanej procedury.

Wymagania czystości po badaniu. Przy elementach ze stali austenitycznych pracujących w wysokich temperaturach istotne bywa ograniczenie zawartości siarki i chlorowców w środkach oraz dokładne usunięcie pozostałości.
