Badania szczelności (LT)

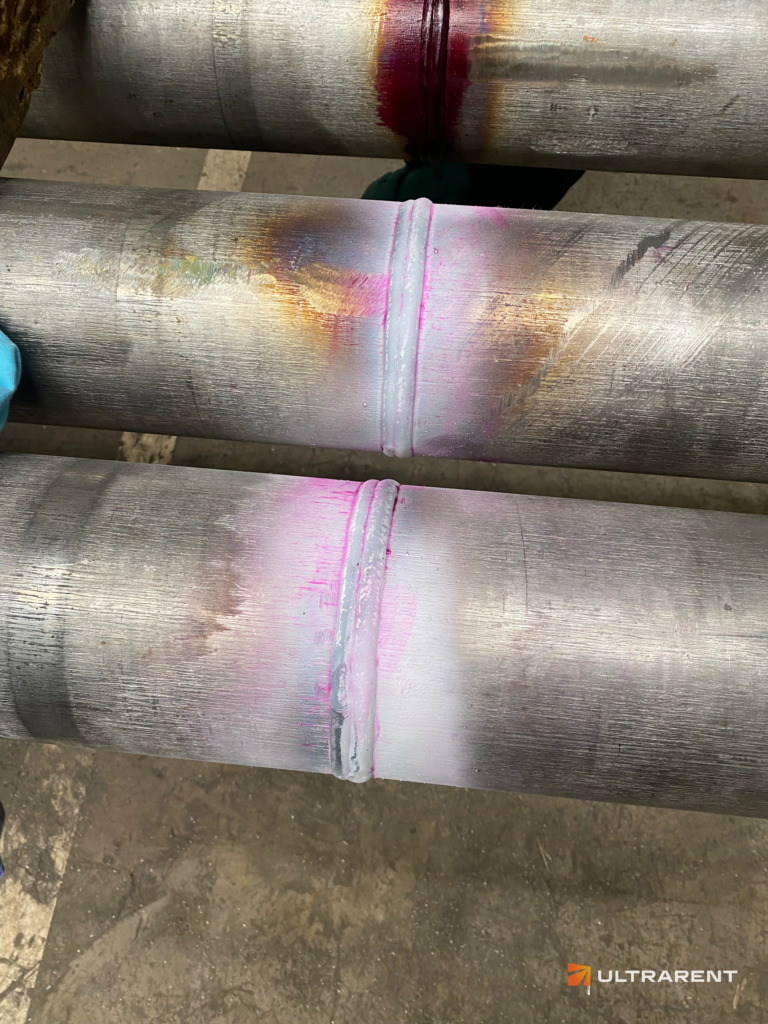

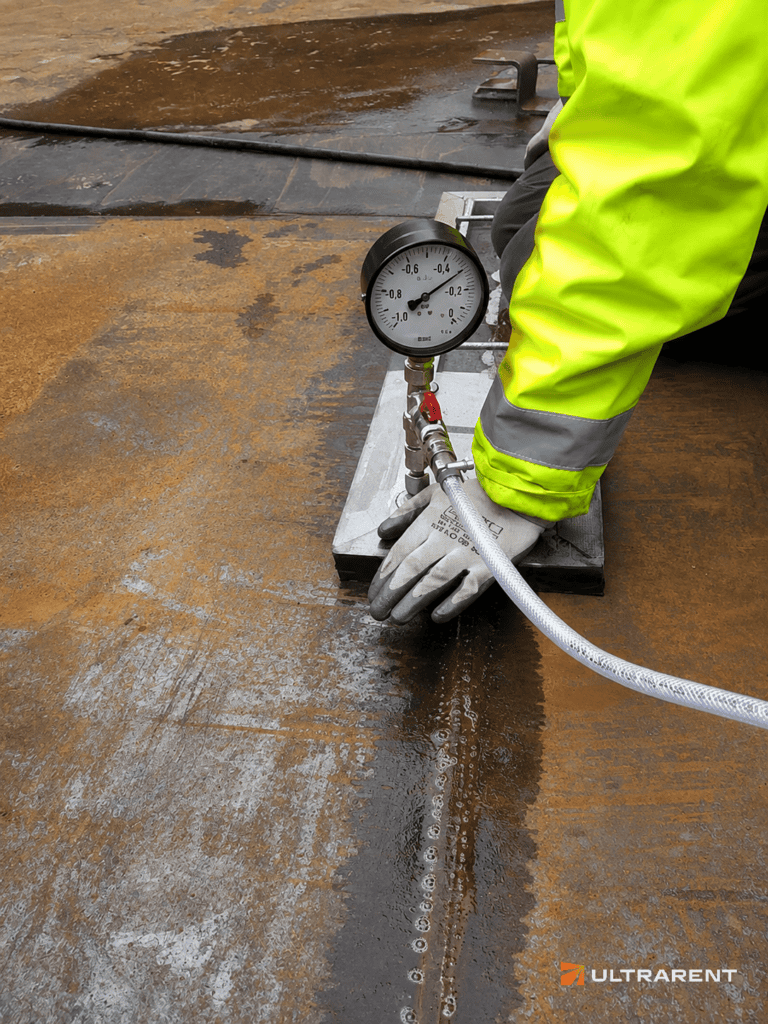

Badanie polega na naniesieniu roztworu pianotwórczego na badaną spoinę, przyłożeniu komory vacuum box z uszczelką, wytworzeniu kontrolowanego podciśnienia i obserwacji przez okno – pojawienie się pęcherzy wskazuje nieszczelność. Stosuje się je przede wszystkim przy dnach zbiorników, połączeniach dennica–płaszcz, poszyciach statków i innych konstrukcjach, których nie można łatwo poddać pełnej próbie ciśnieniowej.

Metoda nie wymaga więc napełniania całego zbiornika medium ani wytwarzania w nim nadciśnienia — co przy dużych obiektach oznacza istotną oszczędność czasu i kosztów.

Metoda wykrywa nieciągłości przelotowe – pęknięcia, braki przetopu, porowatość i inne wady, które tworzą realną ścieżkę przecieku przez spoinę lub ściankę. Nie służy do oceny kształtu czy wielkości wady wewnątrz materiału, a jedynie do potwierdzenia, że dana strefa jest szczelna lub nieszczelna w zadanych warunkach próby.

Warto podkreślić kluczowe ograniczenie: badanie wykrywa wyłącznie nieciągłości przelotowe. Wada wewnętrzna, która nie tworzy jeszcze drogi przecieku — na przykład pęknięcie sięgające połowy grubości ścianki — nie da żadnego wskazania, mimo że jest istotna konstrukcyjnie i z czasem może doprowadzić do rozszczelnienia.

Z tego powodu badanie szczelności nie zastępuje oceny objętościowej. Przy elementach o wysokiej odpowiedzialności łączy się je z badaniami ultradźwiękowymi lub radiograficznymi.

Wynik jest natychmiastowy – wskazanie widać podczas testu. Czas zależy od długości spoin do sprawdzenia, konieczności oczyszczenia powierzchni, rodzaju roztworu wskaźnikowego oraz organizacji dostępu do badanej strefy.

W praktyce największy udział w czasie badania ma liczba przełożeń komory. Pojedyncze ustawienie obejmuje odcinek o długości komory, a każde kolejne wymaga naniesienia roztworu, przyłożenia komory, wytworzenia podciśnienia i odczekania wymaganego czasu obserwacji.

Przy dnach dużych zbiorników, gdzie spoiny liczą dziesiątki metrów, to właśnie ta powtarzalna sekwencja, a nie samo wykrycie przecieku, decyduje o harmonogramie prac.

Nie – standardowo wystarcza dostęp od strony, na którą przykładana jest ramka próżniowa. Kluczowe jest jednak, aby badany obszar dało się szczelnie przykryć ramką i utrzymać odpowiednie podciśnienie przez wymagany czas. To jedna z głównych przewag metody.

W praktyce stosuje się protokół badania z identyfikacją odcinków spoin, parametrami próby (np. poziom podciśnienia zgodnie z procedurą) oraz opisem wskazań. W razie potrzeby wynik można uzupełnić dokumentacją fotograficzną miejsca przecieku i mapą lokalizacji w odniesieniu do rysunku lub planu kontroli.

Próba ciśnieniowa sprawdza cały układ naraz i daje jednoznaczną odpowiedź co do jego szczelności – ale wymaga napełnienia obiektu medium i wytworzenia w nim nadciśnienia.

Przy dużych zbiornikach magazynowych oznacza to konieczność zgromadzenia znacznej ilości wody, jej późniejszego zagospodarowania oraz uwzględnienia obciążenia konstrukcji i podłoża. Przy niektórych obiektach jest to po prostu niewykonalne.

Badanie próżniowe rozwiązuje ten problem, bo działa lokalnie: wytwarza różnicę ciśnień tylko na badanym odcinku spoiny. Dodatkowo – w odróżnieniu od próby ciśnieniowej – wskazuje dokładne miejsce nieszczelności, a nie tylko fakt jej istnienia.

Przy naprawach ma to bezpośrednie znaczenie: zamiast szukać przecieku na całej długości spoiny, przystępuje się od razu do naprawy w oznaczonym punkcie.

Kształt komory dobiera się do geometrii badanego złącza — od tego zależy, czy uda się uzyskać szczelne przyleganie uszczelki.

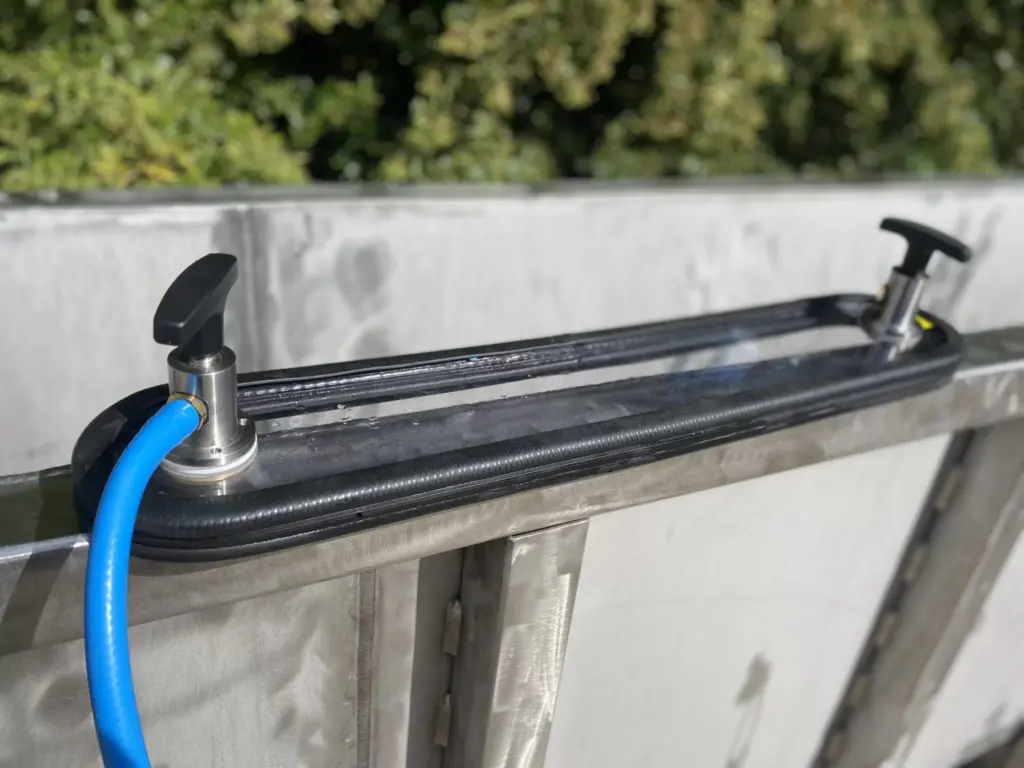

Komora płaska — najczęściej stosowana, do spoin na płaskich powierzchniach: den zbiorników, poszyć, blach.

Komora narożna — do złączy w narożu, przede wszystkim do połączenia dennica–płaszcz, gdzie powierzchnia zmienia kierunek pod kątem prostym.

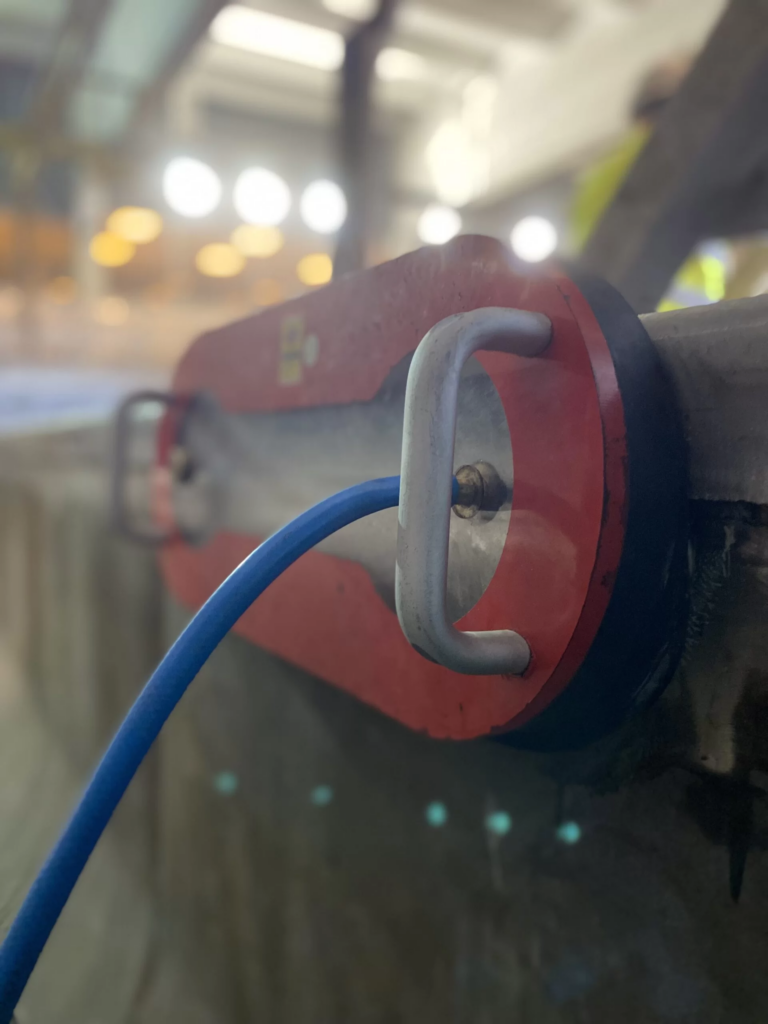

Komora segmentowa — o konstrukcji pozwalającej dopasować się do powierzchni zakrzywionych lub nietypowych.

Dobór właściwego typu ma bezpośredni wpływ na wynik: komora, która nie przylega szczelnie na całym obwodzie uszczelki, nie utrzyma wymaganego podciśnienia — a badanie nie będzie miarodajne.

Tak, ale wymaga to dostosowania roztworu wskaźnikowego.

Standardowe roztwory pianotwórcze na bazie wody zamarzają lub gęstnieją w niskiej temperaturze, co uniemożliwia powstanie czytelnych pęcherzy. Przy pracach zimowych stosuje się więc roztwory z dodatkiem obniżającym temperaturę krzepnięcia.

Problem występuje też po drugiej stronie skali: w wysokiej temperaturze roztwór szybko odparowuje z powierzchni, więc warstwa może zniknąć, zanim upłynie wymagany czas obserwacji.

Zakres temperatur, w jakim dany roztwór zachowuje właściwości, podaje jego producent — i powinien on zostać odnotowany w procedurze badawczej.

Po badaniu na powierzchni pozostaje warstwa roztworu wskaźnikowego, którą należy usunąć.

W większości przypadków wystarczy spłukanie wodą lub przetarcie. Przy niektórych zastosowaniach ma to jednak większe znaczenie — na przykład tam, gdzie powierzchnia będzie następnie malowana lub spawana, a pozostałości mogłyby wpłynąć na przyczepność powłoki lub jakość spoiny.

Osobną kwestią są elementy ze stali austenitycznych przeznaczonych do pracy w wysokich temperaturach. W ich przypadku istotne bywa ograniczenie zawartości siarki i chlorowców w stosowanych środkach — analogicznie jak przy badaniach penetracyjnych.

Geometria złączy. Płaskie dna, naroża dennica–płaszcz czy powierzchnie zakrzywione — decyduje o doborze typu komory.

Długość spoin do sprawdzenia. To główny czynnik wpływający na czas badania, bo określa liczbę przełożeń komory.

Norma i parametry próby. Poziom podciśnienia i czas utrzymania powinny wynikać z procedury — warto ustalić je przed rozpoczęciem prac.

Warunki na obiekcie. Temperatura otoczenia (dobór roztworu) oraz oświetlenie w miejscu badania, szczególnie przy pracach wewnątrz zbiorników.

Czy potrzebne są badania uzupełniające. Badanie szczelności potwierdza brak przecieku, ale nie ocenia stanu materiału — przy elementach o wysokiej odpowiedzialności warto rozważyć uzupełnienie metodą objętościową.
