Badania Ultradźwiękowe Total Focusing Method (TFM)

TFM (Total Focusing Method) przetwarza dane zebrane głowicą mozaikową metodą pełnej macierzy (Full Matrix Capture – każdy element nadaje i odbiera sygnał od każdego innego), a następnie matematycznie ogniskuje wiązkę w każdym punkcie obrazu. W klasycznym PAUT obraz powstaje z ograniczonej liczby z góry zdefiniowanych praw ogniskowania, przez co wysoka rozdzielczość występuje głównie w strefie ogniskowej wiązki. TFM daje ostry obraz na całej badanej głębokości jednocześnie.

Warto uzupełnić to o skalę różnicy w ilości danych. Przy głowicy 64-elementowej pełna macierz zawiera 4096 niezależnych przebiegów czasowych z jednej pozycji głowicy — podczas gdy standardowy skan PAUT rejestruje ich kilkadziesiąt. To właśnie ten nadmiar informacji pozwala algorytmowi obliczyć ognisko w dowolnym punkcie obrazu.

Ceną za to jest większe zapotrzebowanie na moc obliczeniową oraz dłuższy czas przetwarzania. W praktyce oznacza to, że TFM stosuje się celowo — tam, gdzie rozdzielczość standardowego PAUT okazuje się niewystarczająca — a nie jako domyślną technikę do każdego badania.

TFM precyzyjnie ujawnia i wymiarowuje pęknięcia, braki przetopu, przyklejenia, wtrącenia żużla oraz porowatość – szczególnie o nieregularnym lub złożonym kształcie, gdzie standardowy PAUT może dawać obraz trudniejszy do jednoznacznej interpretacji. Metoda sprawdza się też przy niezgodnościach o nietypowej orientacji względem wiązki.

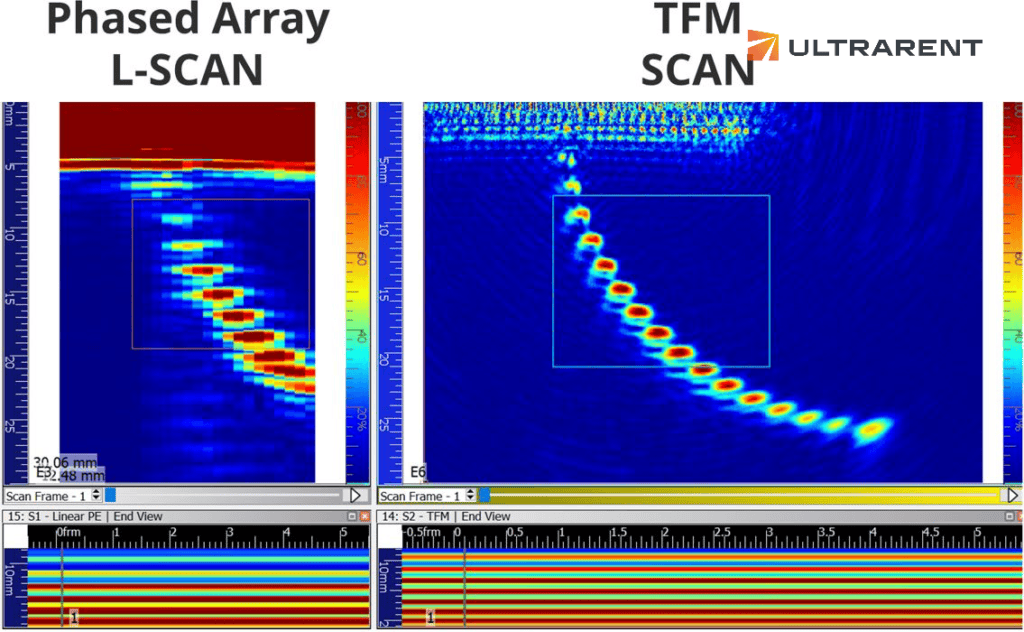

Szczególną przewagę TFM ma przy niezgodnościach położonych blisko siebie. W standardowym obrazie PAUT dwa oddzielne reflektory oddalone o kilka milimetrów mogą zlewać się w jedno wskazanie — co prowadzi albo do zawyżenia rozmiaru wady, albo do błędnej oceny jej charakteru. Ogniskowanie w każdym punkcie obrazu pozwala je rozdzielić.

Ma to bezpośrednie przełożenie na decyzję odbiorową: pojedyncze, drobne wskazania mogą mieścić się w kryteriach akceptacji, podczas gdy jedno wskazanie o sumarycznej długości — już nie.

Wtedy, gdy standardowy PAUT nie daje wystarczającej pewności co do charakteru lub rzeczywistej wielkości wskazania, a projekt wymaga najwyższej dostępnej precyzji wymiarowania. TFM bywa też pomocny przy rozróżnieniu blisko położonych względem siebie reflektorów, które w standardowym obrazie mogłyby zlewać się w jedno wskazanie.

W praktyce najczęstszy scenariusz wygląda tak: badanie PAUT wykrywa wskazanie, ale jego obraz nie pozwala jednoznacznie stwierdzić, czy to pęknięcie kwalifikujące do naprawy, czy nieszkodliwe wtrącenie. TFM służy wtedy do rozstrzygnięcia wątpliwości, zanim podjęta zostanie kosztowna decyzja o wycięciu i przespawaniu złącza.

Drugim typowym zastosowaniem są elementy o szczególnie wysokiej odpowiedzialności konstrukcyjnej, gdzie specyfikacja z góry wymaga najwyższej dostępnej rozdzielczości obrazowania.

W wielu przypadkach tak – szczególnie gdy wykonanie RT jest utrudnione lub niepożądane ze względu na promieniowanie jonizujące i konieczność wyznaczania stref bezpieczeństwa. Ostateczna decyzja zależy jednak od kodu projektowego, specyfikacji klienta i kryteriów akceptacji dla danego złącza.

Tak – powierzchnia musi być gładka i czysta, aby zapewnić stabilne sprzężenie akustyczne. Wymagania są zbliżone do klasycznego badania UT i PAUT: konieczne jest usunięcie rozprysków spawalniczych, luźnej rdzy i zanieczyszczeń, a zwykle także oszlifowanie badanej powierzchni.

Tak. Norma regulująca metodę (PN-EN ISO 23864) obejmuje elementy o grubości minimalnej 3,2 mm, a odpowiedni dobór parametrów akwizycji pozwala uzyskać wiarygodne wyniki również dla cieńszych konstrukcji rur i blach.

Przetwarzanie pełnej macierzy danych wymaga większej mocy obliczeniowej niż standardowy PAUT, co przekłada się na dłuższy czas analizy i wyższe wymagania sprzętowe. Metoda wymaga też dobrego dostępu do powierzchni oraz doświadczonego personelu do konfiguracji i interpretacji wyników.

Istotne jest również ograniczenie materiałowe. Norma ISO 23864 przewiduje zastosowanie techniki przede wszystkim do materiałów izotropowych i jednorodnych — stali niskostopowych oraz stopów aluminium i tytanu. Materiały gruboziarniste oraz spoiny austenityczne można badać, ale wymaga to uwzględnienia dodatkowych postanowień normy i odpowiedniego przygotowania procedury badawczej.

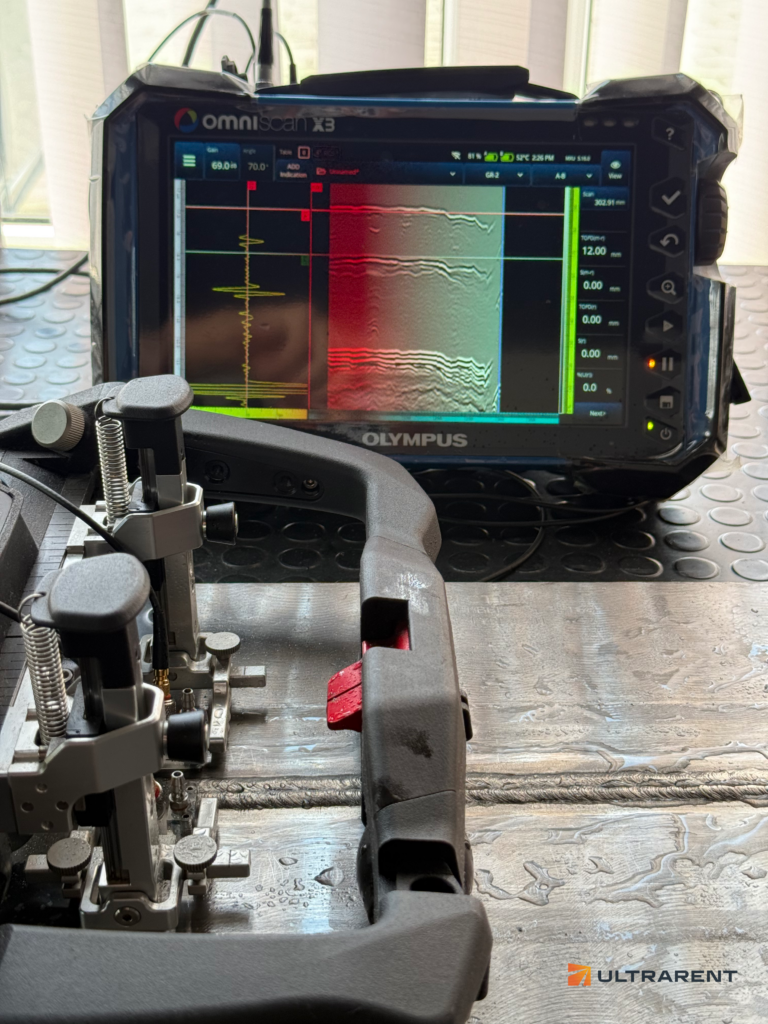

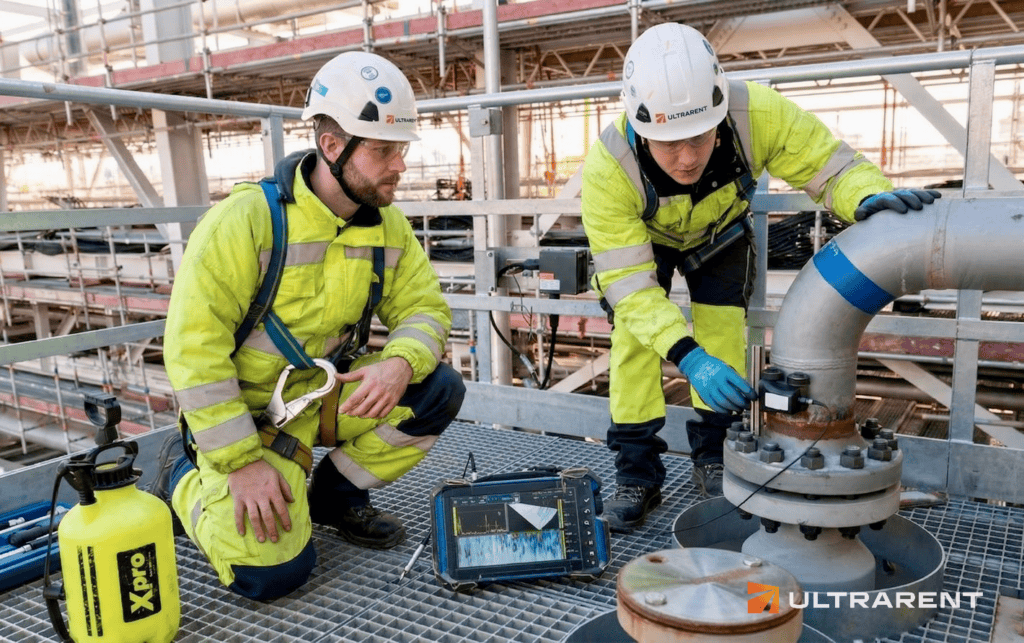

Warto też pamiętać, że TFM jest techniką półautomatyczną lub zautomatyzowaną — wymaga skanera i enkodera drogi, a nie prowadzenia głowicy ręcznie. Wpływa to na wymagania wobec dostępu do elementu.

Wyniki zapisywane są w postaci pełnej macierzy danych (FMC) oraz przetworzonego obrazu TFM. Dane można analizować, archiwizować i ponownie przetwarzać w dowolnym momencie – również przy innych ustawieniach obrazowania niż zastosowane podczas samego badania. Raport zawiera interpretację wyników oraz dokumentację umożliwiającą integrację z systemem jakości i planami kontroli.

Norma PN-EN ISO 23864 definiuje cztery poziomy badania, z których każdy odpowiada innemu prawdopodobieństwu wykrycia niezgodności (POD). Poziomy różnią się między innymi gęstością pokrycia objętości złącza, liczbą wymaganych trybów propagacji fali oraz zakresem dokumentowania.

Zasada jest prosta: wyższy poziom oznacza większą pewność wykrycia, ale też dłuższy czas badania i analizy. Dobór poziomu nie powinien więc wynikać z zasady „im wyżej, tym lepiej”, lecz z odpowiedzialności konstrukcyjnej złącza i wymagań specyfikacji.

W praktyce poziom badania powinien zostać ustalony przed rozpoczęciem prac i zapisany w procedurze — razem z kryteriami akceptacji. Chętnie doradzimy w doborze odpowiedniego poziomu do Waszego projektu.

Poziom badania i kryteria akceptacji. Samo „badanie TFM” nie rozstrzyga o odbiorze — potrzebne jest wskazanie poziomu badania (A, B, C lub D) wg PN-EN ISO 23864 oraz kryteriów oceny wskazań.

Materiał elementu. Przy spoinach austenitycznych i materiałach gruboziarnistych badanie jest możliwe, ale wymaga dodatkowych postanowień normy i przygotowania procedury — warto zgłosić to przy zapytaniu.

Uzasadnienie wyboru TFM. Jeśli nie ma konkretnego powodu, dla którego standardowy PAUT nie wystarczy, warto rozważyć tę tańszą i szybszą technikę. Chętnie pomożemy ocenić, która sprawdzi się w Waszym przypadku.

Dostęp do elementu. TFM wymaga prowadzenia skanera z enkoderem — potrzebna jest przestrzeń pozwalająca na jego swobodny przesuw wzdłuż całego badanego obszaru.

Forma danych wyjściowych. Czy potrzebujecie wyłącznie raportu, czy również surowych danych FMC — umożliwiających ponowne przetworzenie obrazu w przyszłości, na przykład przy porównaniu z kolejnym badaniem.
