Badania Radiograficzne (RT)

To klasyczna metoda badań nieniszczących (NDT), w której promieniowanie X lub gamma przechodzi przez badany element, a wynik rejestrowany jest na filmie radiograficznym. Stosuje się ją m.in. do oceny spoin, odlewów i innych elementów, gdy potrzebna jest kontrola objętościowa i trwały zapis wyniku.

RT wybiera się szczególnie tam, gdzie liczy się dokumentacja. Radiogram jest fizycznym dowodem stanu złącza w chwili badania — można do niego wrócić po latach, przy audycie, przeglądzie okresowym lub analizie przyczyn awarii. Żadna inna metoda NDT nie daje wyniku o tak jednoznacznym charakterze dowodowym.

Metoda sprawdza się też przy elementach o złożonej geometrii — odlewach, węzłach konstrukcyjnych — gdzie techniki ultradźwiękowe napotykają trudności z interpretacją odbić.

RT bardzo dobrze ujawnia nieciągłości wewnętrzne i objętościowe, takie jak pęcherze gazowe, wtrącenia, pustki oraz wiele typowych wad spawalniczych (np. braki przetopu). W obrazie radiograficznym wady są widoczne jako różnice zaczernienia wynikające ze zmian grubości lub gęstości materiału.​

Warto znać drugą stronę tej zależności. Skoro obraz powstaje z różnic pochłaniania promieniowania, to niezgodność musi mieć wymiar w kierunku wiązki, żeby dała widoczny kontrast. Wady objętościowe — pory, wtrącenia, pustki — spełniają ten warunek zawsze.

Inaczej jest z wadami płaskimi. Pęknięcie ustawione prostopadle do kierunku wiązki może dać bardzo słaby kontrast lub pozostać niewidoczne, mimo że jest istotne konstrukcyjnie. Z tego powodu przy poszukiwaniu pęknięć RT często uzupełnia się o badania ultradźwiękowe, które w takich przypadkach są skuteczniejsze.

Wszystko zależy od konkretnego przypadku, wymagań klienta, przepisów oraz grubości i geometrii badanego elementu. Metoda jest bardzo elastyczna i uniwersalna. W większości przypadków daje jednoznaczne wyniki oraz trwały, fizyczny zapis z badania w postaci radiogramu, który można archiwizować i okazać jako materiał dowodowy w dokumentacji jakościowej.

Czas badania zależy od grubości, geometrii oraz dostępności do badanego elementu oraz liczby ekspozycji potrzebnej do prawidłowego wykonania badań. Do czasu ekspozycji dochodzi również etap obróbki fotochemicznej, co zwykle wydłuża cały proces kontroli w porównaniu do technik cyfrowych (CR/DR) oraz późniejsza interpretacja otrzymanych radiogramów.

W praktyce największy wpływ na harmonogram ma nie sama ekspozycja, lecz organizacja pracy wokół niej — wyznaczenie i zabezpieczenie terenu kontrolowanego oraz wstrzymanie innych prac w jego zasięgu. Przy czynnych obiektach przemysłowych oznacza to zwykle konieczność uzgodnienia terminu ze służbami zakładu, często poza godzinami największego ruch.

Techniki cyfrowe (DR/CR) skracają ten proces po dwóch stronach: eliminują obróbkę chemiczną i pozwalają na krótszy czas ekspozycji, przez co strefa jest zajęta krócej.

Najczęściej tak – źródło promieniowania musi znaleźć się po jednej stronie a film po drugiej stronie badanego elementu, po to aby zarejestrować obraz powstały po przejściu wiązki przez prześwietlany materiał. W przypadku badania rurociągów dostęp do wnętrza rury nie jest warunkiem koniecznym.

Są bezpieczne pod warunkiem ścisłego stosowania procedur bezpieczeństwa oraz ochrony radiologicznej, w tym wyznaczania i zabezpieczenia stref oraz nadzoru dozymetrycznego. Ze względu na obecność promieniowania jonizującego bardzo istotne jest oznakowanie oraz kontrola dostępu do stref w trakcie wykonywania ekspozycji. Badanie z wykorzystaniem technik cyfrowych skraca czas ekspozycji, zmniejsza przyjęte dawki oraz poprawia bezpieczeństwo.

Od strony formalnej działalność ta wymaga zezwolenia Państwowej Agencji Atomistyki oraz nadzoru Inspektora Ochrony Radiologicznej. Personel objęty jest kontrolą dozymetryczną prowadzoną równolegle na dwóch poziomach: dawkomierzem indywidualnym, stanowiącym formalny zapis otrzymanej dawki, oraz dawkomierzem elektronicznym z sygnalizacją alarmową, chroniącym operatora w czasie rzeczywistym.

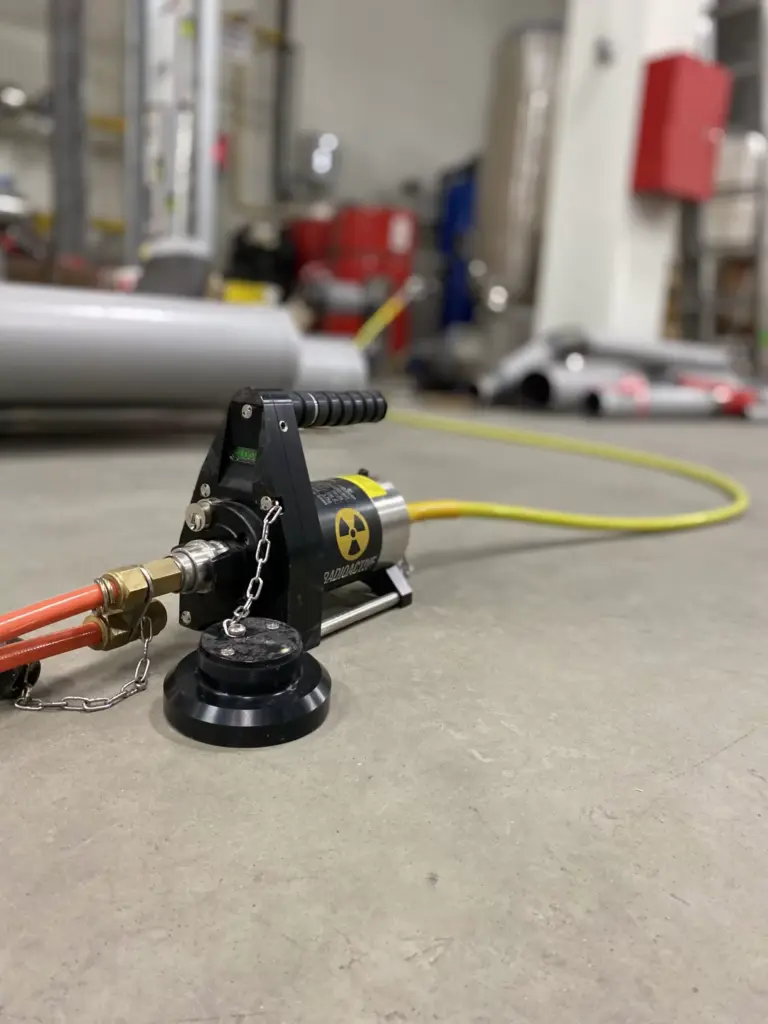

Zasięg terenu kontrolowanego wyznaczamy obliczeniowo, a następnie weryfikujemy pomiarem mocy dawki. Po zakończeniu ekspozycji potwierdzamy pomiarem, że źródło wróciło do pojemnika osłonnego — to jedna z najważniejszych czynności całej procedury przy pracy ze źródłem izotopowym.

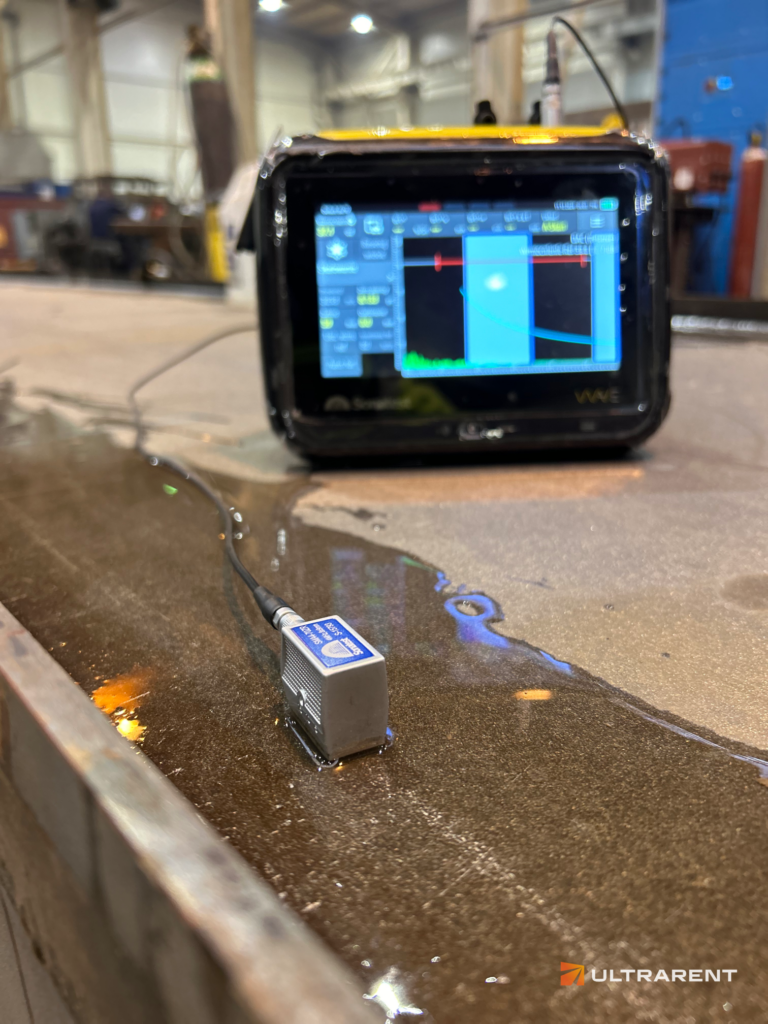

Nie zawsze – UT i zaawansowane techniki ultradźwiękowe (PAUT, TOFD) często mogą zastąpić RT, ale w wielu branżach i zastosowaniach radiografia pozostaje wymagana jako metoda referencyjna. Wybór metody powinien wynikać z norm, specyfikacji projektowych oraz analizy ryzyka i możliwości technicznych.

Wszystkie trzy wykorzystują to samo zjawisko — przenikanie promieniowania przez materiał — i różnią się wyłącznie sposobem rejestracji obrazu.

Technika filmowa zapisuje obraz na klasycznej błonie radiograficznej, wymagającej obróbki fotochemicznej. Daje bardzo dobrą rozpiętość tonalną i pozostaje standardem przy grubych przekrojach oraz tam, gdzie wymagany jest fizyczny nośnik wyniku.

CR (Computed Radiography) wykorzystuje elastyczne płyty obrazowe, odczytywane następnie w skanerze. Łączy geometryczną elastyczność błony — istotną przy spoinach obwodowych rur — z cyfrowym zapisem wyniku.

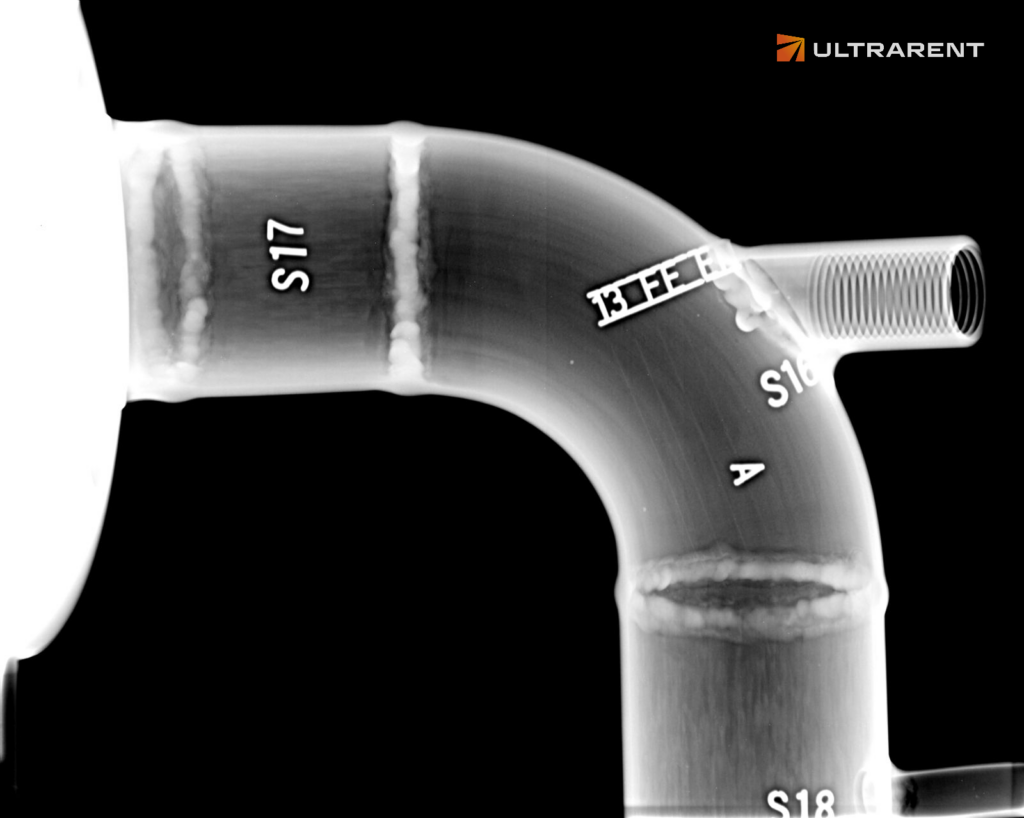

DR (Digital Radiography) rejestruje obraz bezpośrednio na detektorze cyfrowym, dając podgląd na ekranie niemal natychmiast po ekspozycji. Sprawdza się najlepiej przy kontroli produkcyjnej i tam, gdzie liczy się szybkość.

Wybór zależy od geometrii elementu, wymaganej czułości i tego, jak szybko potrzebny jest wynik. Więcej o technikach cyfrowych piszemy na stronie radiografii cyfrowej.

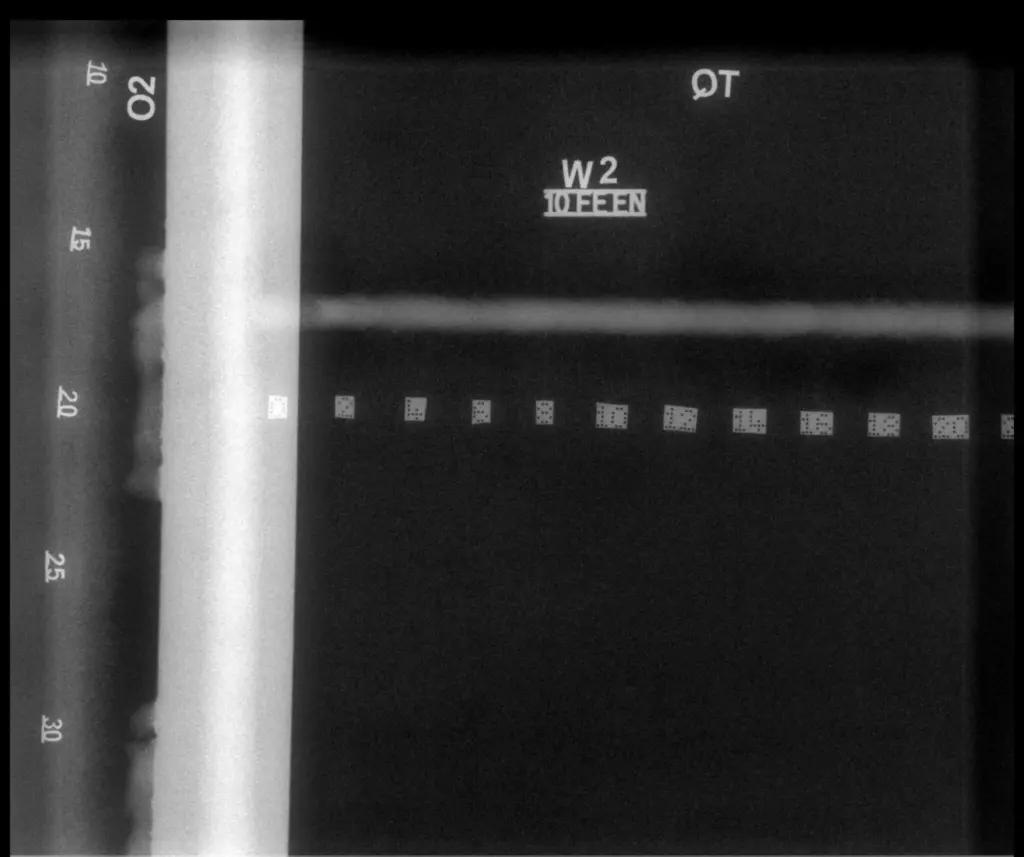

To wzorzec umieszczany na badanym elemencie przed ekspozycją — najczęściej w postaci zestawu drucików lub otworów o znanych, stopniowanych wymiarach.

Jego zadaniem jest obiektywne potwierdzenie czułości badania. Jeśli na gotowym radiogramie widoczny jest najcieńszy element wskaźnika wymagany przez normę dla danej grubości i klasy techniki, oznacza to, że badanie zostało przeprowadzone z wymaganą czułością. Jeśli nie jest widoczny — radiogram należy odrzucić i powtórzyć ekspozycję z innymi parametrami.

IQI jest więc dowodem, że badanie w ogóle miało szansę wykryć niezgodności o wymaganej wielkości. Wymagania dla wskaźników określają normy PN-EN ISO 19232-1 i -3.

Klasa techniki i poziom akceptacji. Norma PN-EN ISO 17636-1 definiuje klasę A i B, różniące się czułością. Kryteria odbioru określa osobna norma — PN-EN ISO 10675. Warto wskazać obie wartości w zamówieniu.

Technika rejestracji. Filmowa, CR czy DR — wpływa na czas oczekiwania na wynik, formę dokumentacji i możliwość archiwizacji cyfrowej.

Uprawnienia wykonawcy. Zezwolenie Państwowej Agencji Atomistyki i współpraca z Inspektorem Ochrony Radiologicznej to wymogi formalne, nie dobra praktyka. Warto o nie zapytać.

Organizacja pracy na obiekcie. Kto odpowiada za wstrzymanie prac w strefie, czy badanie ma się odbyć poza godzinami produkcji, jaki jest dostępny zasięg strefy kontrolowanej.

Forma wyniku. Czy potrzebny jest fizyczny radiogram, czy wystarczy plik cyfrowy — i w jakim formacie ma być przekazany.
