Radiografia cyfrowa (DR)

Radiografia cyfrowa podobnie jak technika analogowa wykorzystuje źródło promieniowania X (rentgen) lub gamma (pierwiastki promieniotwórcze) do uzyskania obrazu wewnętrznej struktury materiału. Różnica polega na tym, że zamiast błon radiograficznych jako detektor wykorzystujemy panel cyfrowy (DR) lub system płyt obrazowych ze skanerem (CR).

Techniki cyfrowe CR/DR oferują szybką dostępność wyników i łatwość archiwizacji w porównaniu z techniką filmową.

Różnica dotyczy też strony formalnej. Badania cyfrowe prowadzi się według PN-EN ISO 17636-2, a filmowe według PN-EN ISO 17636-1 — to dwie odrębne części normy, nie warianty tego samego dokumentu. Przy zamawianiu badania i w dokumentacji odbiorowej warto powołać się na właściwą część, bo powołanie się na część 1 przy badaniu cyfrowym jest błędem formalnym.

Najważniejsze korzyści to: natychmiastowy podgląd obrazu, brak chemicznej obróbki i ciemni, łatwe przechowywanie i udostępnianie danych, lepsza czułość badania (IQI), krótsze parametry ekspozycji i możliwość powtórnej analizy tych samych radiogramów bez utraty jakości.

Warto dodać dwie korzyści organizacyjne, które w praktyce ważą najwięcej. Krótszy czas ekspozycji oznacza krócej zajętą strefę kontrolowaną — a przy badaniach na czynnym obiekcie to właśnie wstrzymanie prac w strefie, a nie samo badanie, generuje największy koszt.

Druga korzyść to możliwość zdalnej konsultacji. Radiogram cyfrowy można przesłać natychmiast po ekspozycji — do inspektora nadzoru, klienta czy drugiego specjalisty — bez transportu fizycznych klisz. Przy rozproszonych projektach skraca to drogę decyzyjną z dni do godzin.

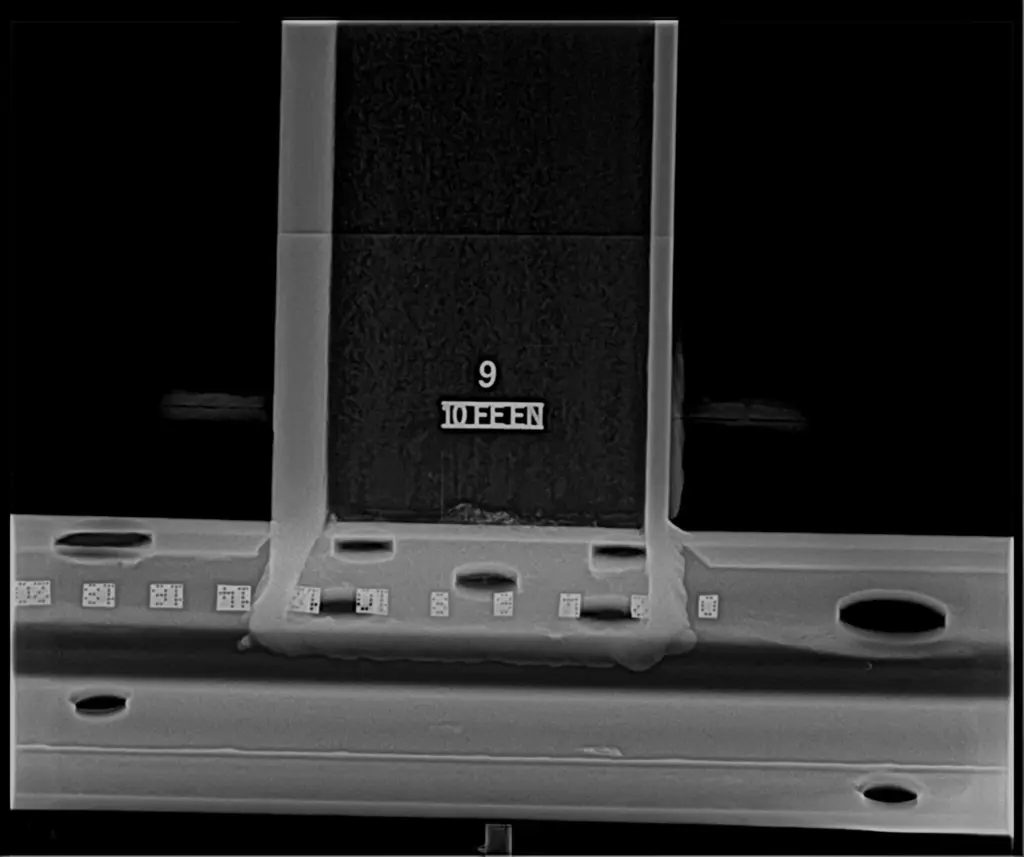

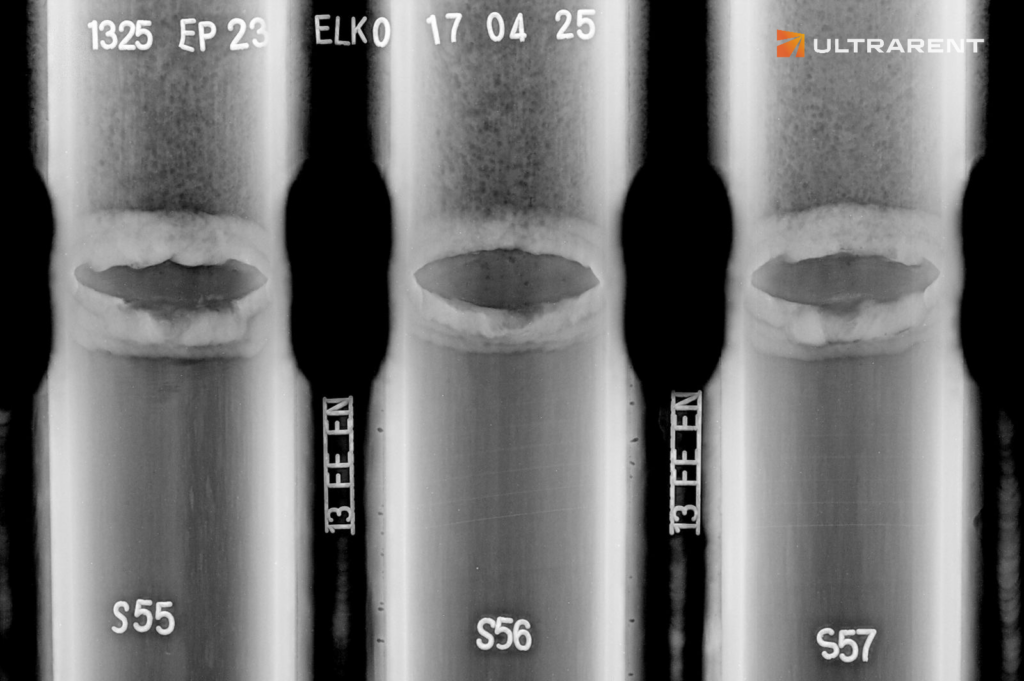

Radiografia doskonale wykrywa nieciągłości objętościowe takie jak: pęcherze gazowe, wtrącenia żużla, wtrącenia wolframu, brak przetopu oraz pustki i inne wady wewnętrzne odlewów. Z uwagi na bardzo wysoką rozdzielczość systemów cyfrowych jesteśmy w stanie wykrywać pęknięcia wzdłużne i poprzeczne. Radiografia cyfrowa umożliwia otrzymanie radiogramów cyfrowych o bardzo wysokiej rozdzielczości, które można dowolnie obrabiać przy użyciu odpowiedniego oprogramowania.

Warto znać też drugą stronę tej zależności. Obraz radiograficzny powstaje z różnic pochłaniania promieniowania, więc niezgodność musi mieć wymiar w kierunku wiązki, by dać widoczny kontrast. Wady objętościowe spełniają ten warunek zawsze.

Inaczej jest z wadami płaskimi. Pęknięcie ustawione prostopadle do kierunku wiązki może dać słaby kontrast lub pozostać niewidoczne — mimo że jest istotne konstrukcyjnie. Cyfrowa obróbka obrazu poprawia tu wykrywalność względem filmu, ale nie usuwa ograniczenia całkowicie. Dlatego przy poszukiwaniu pęknięć radiografię często uzupełnia się o badania ultradźwiękowe lub PAUT.

W przypadku technik cyfrowych wyniki są dostępne niemal natychmiast po wykonaniu ekspozycji i przetworzeniu obrazu przez system cyfrowy – zazwyczaj nie trwa to więcej niż kilka minut.

Techniki cyfrowe pozwalają też istotnie skrócić czas ekspozycji w porównaniu z metodą filmową — skala zależy od zastosowanego systemu, grubości materiału i wymaganej klasy badania.

W praktyce oznacza to znacznie krótszy cykl kontroli niż w przypadku metody z użyciem filmów.

Tak, typowa konfiguracja wymaga umieszczenia źródła promieniowania (lampy rentgenowskiej lub izotopu) po jednej stronie obiektu oraz detektora (panelu lub płyty CR) po przeciwnej stronie.

Dostęp dwustronny jest więc standardem. W przypadku rurociągu nie wymaga się dostępu do wnętrza rury.

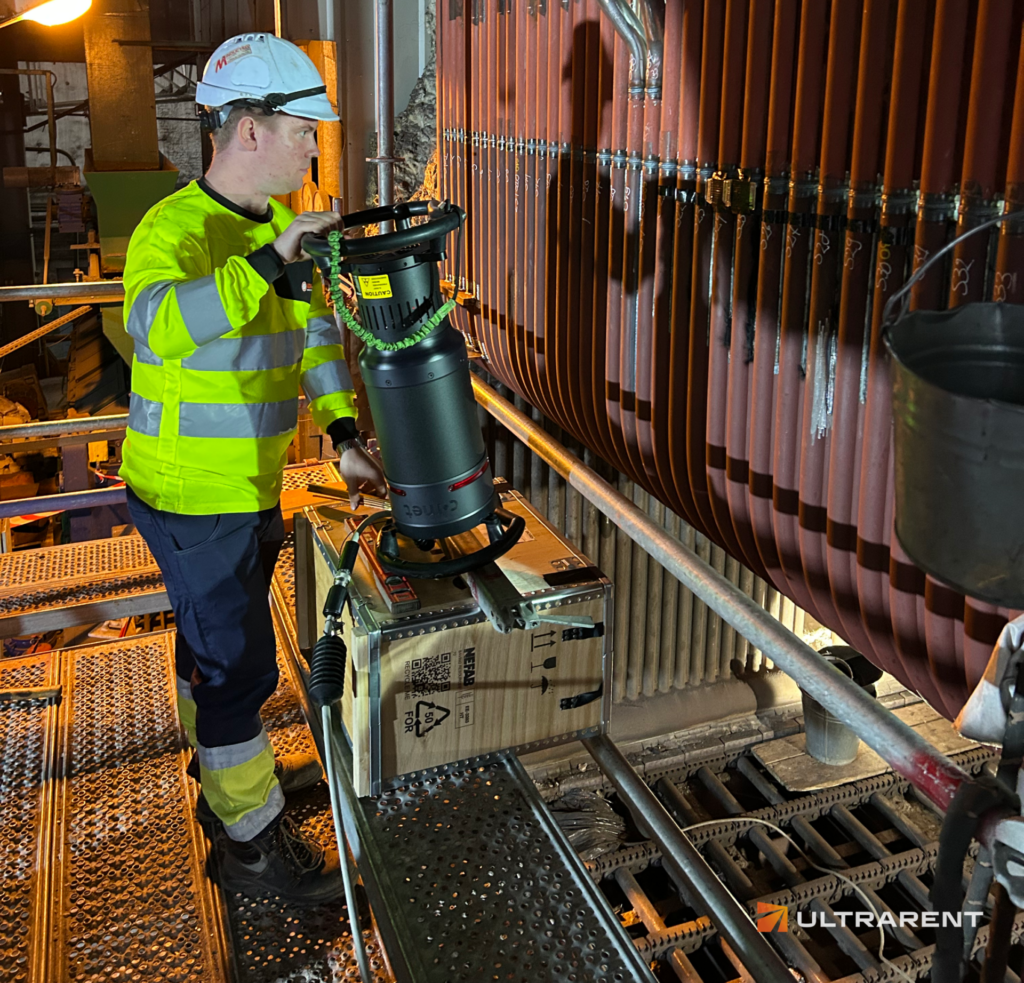

Badania RT są wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia. Prace z użyciem promieniowania jonizującego wymagają wyznaczenia strefy kontrolowanej, zabezpieczenia dostępu dla osób postronnych oraz stosowania środków ochrony indywidualnej i monitorowania dawek. Firma ULTRARENT zapewnia prace według procedur zgodnych z przepisami BHP i ochrony radiologicznej, minimalizując ryzyko dla personelu. Ponadto zastosowanie techniki cyfrowej umożliwia znaczną redukcję natężenia promieniowania poprzez obniżenie parametrów promieniowania i skrócenie czasu ekspozycji.

Od strony formalnej działalność ta wymaga zezwolenia Państwowej Agencji Atomistyki oraz nadzoru Inspektora Ochrony Radiologicznej. Personel objęty jest kontrolą dozymetryczną: dawkomierzem indywidualnym, stanowiącym formalny zapis otrzymanej dawki, oraz dawkomierzem elektronicznym z sygnalizacją alarmową, chroniącym operatora w czasie rzeczywistym.

Wyniki dostarczane są w formie elektronicznej – format JPG lub PDF wraz z raportem zawierającym interpretację radiogramów według wymaganych kryteriów. W przypadku konieczności udostępniamy również surowe pliki w formacie DICONDE lub TIFF.

Cyfrowa archiwizacja radiogramów umożliwia łatwe udostępnienie wyników zamawiającemu, nadzorowi oraz długoterminowe przechowywanie na nośnikach pamięci lub w chmurze.

Format DICONDE to branżowy standard zapisu danych NDT, odpowiednik medycznego DICOM. Obok samego obrazu zapisuje komplet metadanych — parametry ekspozycji, dane identyfikacyjne elementu oraz informacje o systemie i operatorze. Dzięki temu radiogram pozostaje w pełni interpretowalny po latach, przez inną osobę i w innym oprogramowaniu.

Obie techniki są cyfrowe, ale przeznaczone do innych zadań.

DR (detektor cyfrowy) wybieramy tam, gdzie liczy się tempo i powtarzalność: przy kontroli produkcyjnej, elementach o prostej, zbliżonej geometrii oraz badaniach seryjnych. Podgląd obrazu pojawia się niemal natychmiast po ekspozycji, bez etapu skanowania.

CR (płyta obrazowa) wybieramy tam, gdzie liczy się dopasowanie do kształtu. Płyta jest elastyczna, więc można ją owinąć wokół rury lub dopasować do nietypowej geometrii — dokładnie tak jak klasyczną błonę. To czyni ją właściwym wyborem przy spoinach obwodowych, pracach w terenie i przy technikach tangensowych używanych w ocenie korozji pod izolacją.

W praktyce wiele projektów wymaga obu technik. Przy zapytaniu warto opisać geometrię elementów — na tej podstawie dobierzemy rozwiązanie.

Sama zasada fizyczna jest identyczna — w obu przypadkach wykorzystuje się promieniowanie jonizujące, więc obowiązują te same wymogi: teren kontrolowany, kontrola dostępu i nadzór dozymetryczny.

Różnica dotyczy skali narażenia. Detektory cyfrowe są bardziej czułe niż błona, co pozwala uzyskać wymaganą jakość obrazu przy niższych parametrach ekspozycji i krótszym czasie naświetlania. Przekłada się to na niższe dawki otrzymywane przez zespół oraz krócej zajętą strefę kontrolowaną.

Dochodzi jeszcze jeden aspekt: brak obróbki chemicznej eliminuje kontakt z odczynnikami ciemniowymi i konieczność ich utylizacji.

Technika cyfrowa nie zmienia więc wymogów formalnych, ale realnie ogranicza ekspozycję personelu i skraca czas zakłócenia pracy na obiekcie.

Klasa techniki i kryteria akceptacji. Norma PN-EN ISO 17636-2 definiuje klasę A i B, różniące się czułością. Kryteria odbioru określa osobna norma — PN-EN ISO 10675. Warto wskazać obie wartości.

Technika: DR czy CR. Zależy od geometrii elementów — przy spoinach obwodowych i pracach terenowych zwykle CR, przy kontroli produkcyjnej DR.

Uprawnienia wykonawcy. Zezwolenie Państwowej Agencji Atomistyki i współpraca z Inspektorem Ochrony Radiologicznej to wymogi formalne, nie dobra praktyka.

Format wyniku. Czy wystarczy raport z obrazami w PDF, czy potrzebne są surowe pliki DICONDE lub TIFF do własnej archiwizacji i przyszłych porównań.

Organizacja pracy na obiekcie. Kto odpowiada za wstrzymanie prac w strefie kontrolowanej i czy badanie ma się odbyć poza godzinami produkcji.
