Badania Ultradźwiękowe Phased Array (PAUT)

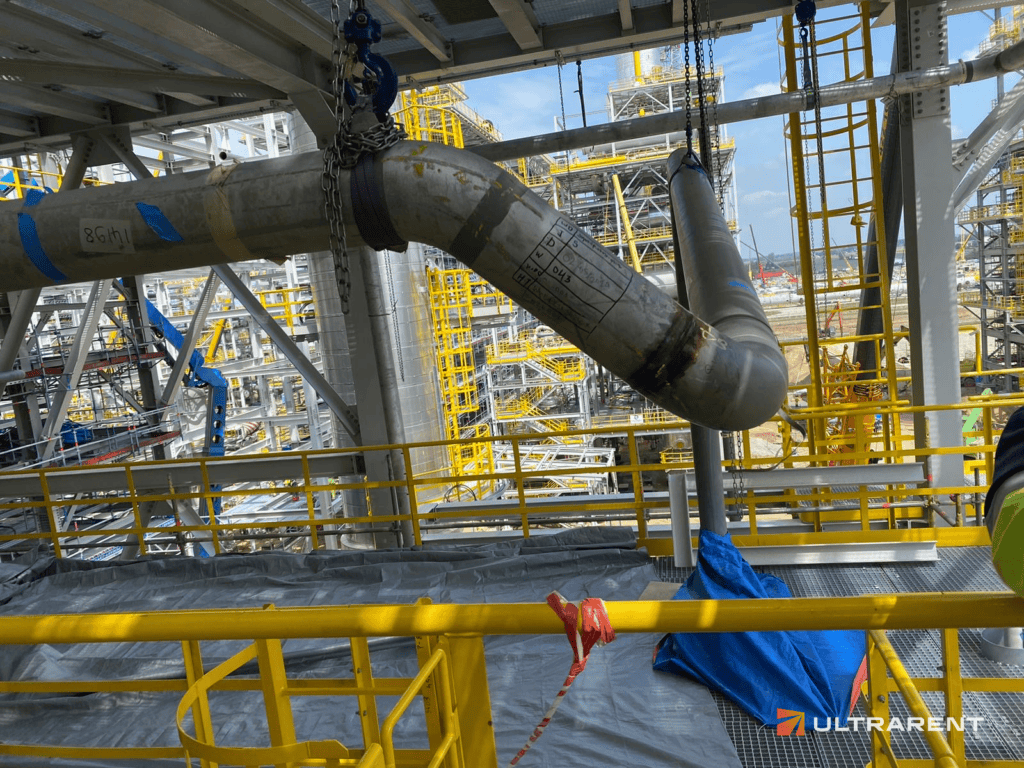

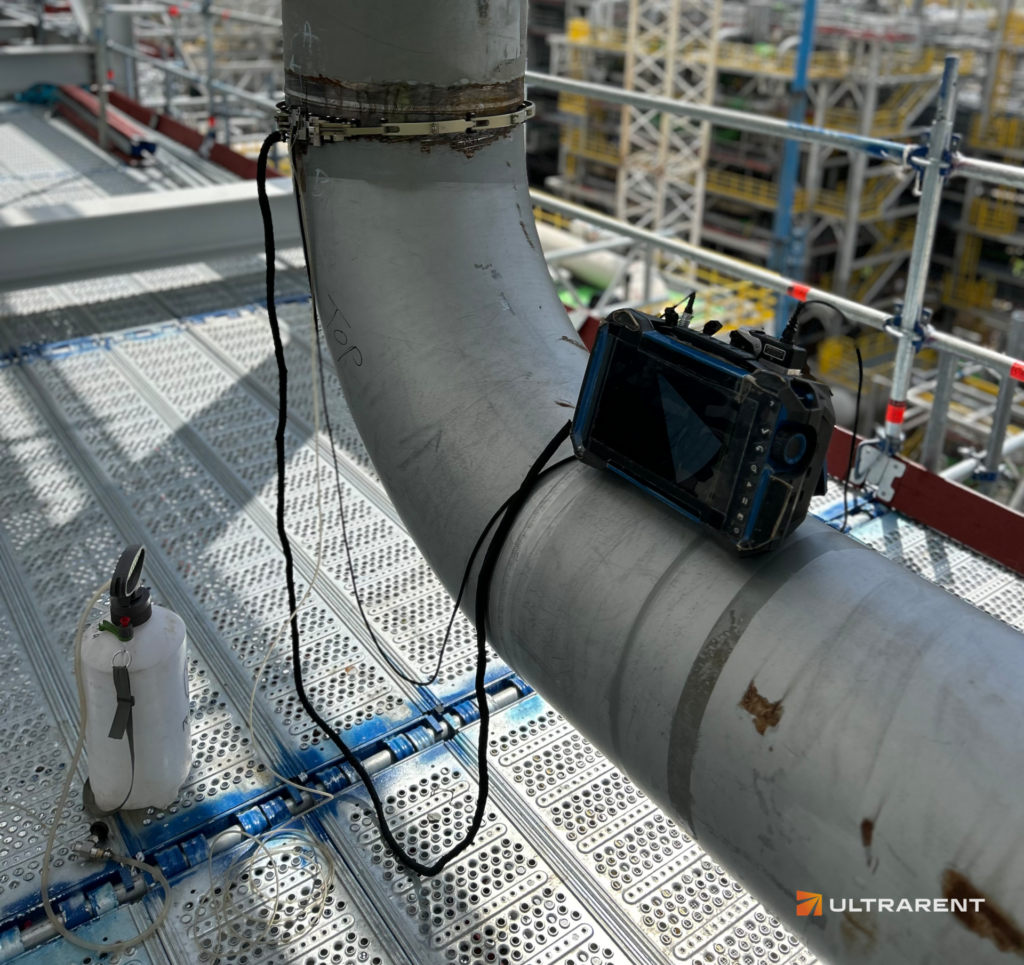

PAUT wykorzystuje wieloelementową głowicę, w której impulsy wyzwalane są z kontrolowanymi opóźnieniami, tworząc wiązkę sterowaną elektronicznie pod wieloma kątami w jednym skanie – co daje obrazy sektorowe i C-scan lub B-scan zamiast pojedynczych A-scan. Metoda daje pełniejszy obraz stanu spoiny oraz eliminuje konieczność stosowania promieniowania jonizującego, co znacząco ułatwia organizację pracy.

Drugim powodem rosnącej popularności jest pełny zapis cyfrowy badania. Dane ze skanowania można archiwizować i analizować ponownie po latach — bez ponownego dostępu do elementu i bez powtarzania inspekcji. Przy przeglądach okresowych pozwala to porównać stan wskazania z poprzednim badaniem i ocenić, czy niezgodność się rozwija.

To jednocześnie odpowiedź na wymagania audytowe: raport PAUT zawiera nie tylko wniosek, ale też surowe dane, które można niezależnie zweryfikować.

PAUT dobrze ujawnia pęknięcia, braki przetopu, przyklejenia, wtrącenia żużla i porowatość dzięki wielokątowej inspekcji i zaawansowanej wizualizacji. Metoda jest szczególnie skuteczna przy spoinach grubościennych i o złożonej geometrii, gdzie klasyczne UT wymaga zastosowania wielu głowic o różnych kątach wprowadzenia wiązki.

Szczególną przewagę PAUT ma przy niezgodnościach płaskich o niekorzystnej orientacji — przyklejeniach bocznych ścianek i brakach przetopu. W klasycznym UT wykrycie takiej wady wymaga trafienia wiązką pod właściwym kątem, co przy stałym kącie głowicy bywa kwestią przypadku. Skanowanie w zakresie 40°–75° znacznie zwiększa prawdopodobieństwo wykrycia (POD).

To samo dotyczy wymiarowania. Obraz sektorowy pozwala ocenić nie tylko obecność wskazania, ale też jego położenie i rozciągłość w przekroju złącza — co ma bezpośrednie znaczenie przy ocenie względem kryteriów akceptacji.

W wielu przypadkach tak – szczególnie gdy nie jest możliwe wyłączenie urządzeń z użytkowania, wyznaczenie stref ochronnych lub wymagany jest natychmiastowy wynik. O tym, czy PAUT może zastąpić RT, decyduje jednak kod projektowy, specyfikacja klienta oraz kryteria akceptacji dla danego złącza – w części projektów obie metody nadal się uzupełniają. Chętnie doradzimy, które rozwiązanie sprawdzi się w Twoim przypadku.

PAUT jest znacznie szybsze – jedno przejście skanera pokrywa zakres kątów (z reguły w zakresie 40°–75°), co eliminuje konieczność stosowania wielu głowic o różnych kątach.

Warto jednak doprecyzować, skąd bierze się oszczędność czasu. Samo skanowanie jest szybsze, ale przygotowanie badania trwa dłużej niż przy klasycznym UT — kalibracja, ustawienie praw opóźnień i konfiguracja skanera wymagają więcej czasu.

Przewaga PAUT rośnie więc wraz z liczbą złączy do zbadania. Przy pojedynczej spoinie różnica bywa niewielka; przy kilkudziesięciu złączach obwodowych rurociągu jest już bardzo wyraźna.

Tak, powierzchnia musi być gładka i czysta, aby zapewnić dobre sprzężenie akustyczne. Metoda jest wrażliwa na nierówności, powłoki czy osady, które mogą zakłócać transmisję fali. Przygotowanie jest podobne do klasycznego UT i wymaga oszlifowania badanej powierzchni.

PAUT nie wymaga natomiast wyznaczania specjalnych stref ani stosowania barier ochronnych, co ułatwia prowadzenie inspekcji w ciągu pracy personelu spawalniczego.

Tak, nowoczesne systemy PAUT pozwalają na skuteczną kontrolę zarówno grubych, jak i cienkościennych elementów – już od kilku milimetrów grubości ścianki. Dzięki regulacji parametrów wiązki można dobrać ustawienia zapewniające wysoką rozdzielczość i wiarygodne wyniki nawet dla delikatnych konstrukcji rur czy blach.

Dla elementów cienkościennych obowiązuje osobna para norm. Technikę badania opisuje PN-EN ISO 20601, obejmująca grubości od 3,2 do 8 mm — czyli typowy zakres ścianek rur kotłowych. Norma definiuje dwa poziomy badania: „C” dla sytuacji standardowych i „D” dla zastosowań szczególnych, przy których dopuszczalne jest wyjście poza ten zakres grubości.

Co istotne, ISO 20601 nie zawiera kryteriów akceptacji — stwierdza to wprost. Poziomy akceptacji dla wskazań wykrytych tą techniką określa PN-EN ISO 4761, powiązana z poziomami jakości z PN-EN ISO 5817. Przy zamawianiu badania elementów cienkościennych warto więc wskazać obie normy, inaczej wynik nie będzie rozstrzygał o odbiorze.

Wyniki zapisywane są w postaci cyfrowych danych skanowania, które mogą być analizowane, archiwizowane i odtwarzane w dowolnym momencie.

Raport zawiera interpretację wyników oraz dokumentację umożliwiającą integrację z systemem jakości i planami kontroli.

Obie techniki wykorzystują głowicę mozaikową, ale różnią się sposobem tworzenia obrazu.

W PAUT obraz powstaje z ograniczonej liczby z góry zdefiniowanych praw ogniskowania. Oznacza to, że wysoka rozdzielczość występuje przede wszystkim w strefie ogniskowej wiązki — a poza nią stopniowo spada.

W TFM (Total Focusing Method) system zbiera pełną macierz danych (FMC), w której każdy element głowicy nadaje i odbiera sygnał od każdego innego, a następnie algorytm ogniskuje wiązkę matematycznie w każdym punkcie obrazu. Efekt to ostry obraz na całej badanej głębokości jednocześnie.

W praktyce: PAUT jest standardem przy typowej kontroli spoin i daje dobry kompromis między szybkością a jakością obrazu. Po TFM sięgamy wtedy, gdy PAUT nie daje wystarczającej pewności co do charakteru lub rzeczywistej wielkości wskazania.

Nie w standardowej konfiguracji. Spoina austenityczna ma gruboziarnistą, anizotropową strukturę, w której fala poprzeczna — używana w typowym badaniu PAUT — ulega silnemu rozproszeniu i skręceniu. Obniża to stosunek sygnału do szumu i utrudnia jednoznaczną interpretację obrazu sektorowego.

Rozwiązaniem nie jest zwiększenie czułości, bo razem z sygnałem rośnie szum. Skuteczne są natomiast głowice pracujące falą podłużną w układzie podwójnym (TRL), które znacznie ograniczają wpływ anizotropii.

Badanie takich złączy wymaga dodatkowo opracowania i zwalidowania dedykowanej procedury oraz przygotowania próbek referencyjnych z reflektorami umieszczonymi bezpośrednio w spoinie — tak, by potwierdzić realną czułość metody przed rozpoczęciem badań produkcyjnych. Mamy takie wdrożenie za sobą przy montażu rurociągów technologicznych.

Norma i kryteria akceptacji. Samo „badanie PAUT” nie rozstrzyga o odbiorze — potrzebne jest wskazanie normy (PN-EN ISO 13588) oraz poziomu akceptacji wg PN-EN ISO 19285.

Materiał i grubość. Przy stalach austenitycznych oraz elementach cienkościennych standardowa konfiguracja może nie wystarczyć — warto zgłosić to przy zapytaniu.

Zakres przygotowania powierzchni. Kto odpowiada za oszlifowanie powierzchni skanowania — to często największa pozycja czasowa całego badania.

Forma danych wyjściowych. Czy potrzebujecie wyłącznie raportu, czy również surowych danych skanowania do własnej analizy lub archiwizacji.

Poziom certyfikacji operatora. Dla samodzielnej interpretacji obrazów PAUT wymagany jest poziom 2 lub 3 wg ISO 9712, z uprawnieniami obejmującymi tę technikę.
