Badania ultradźwiękowe (UT)

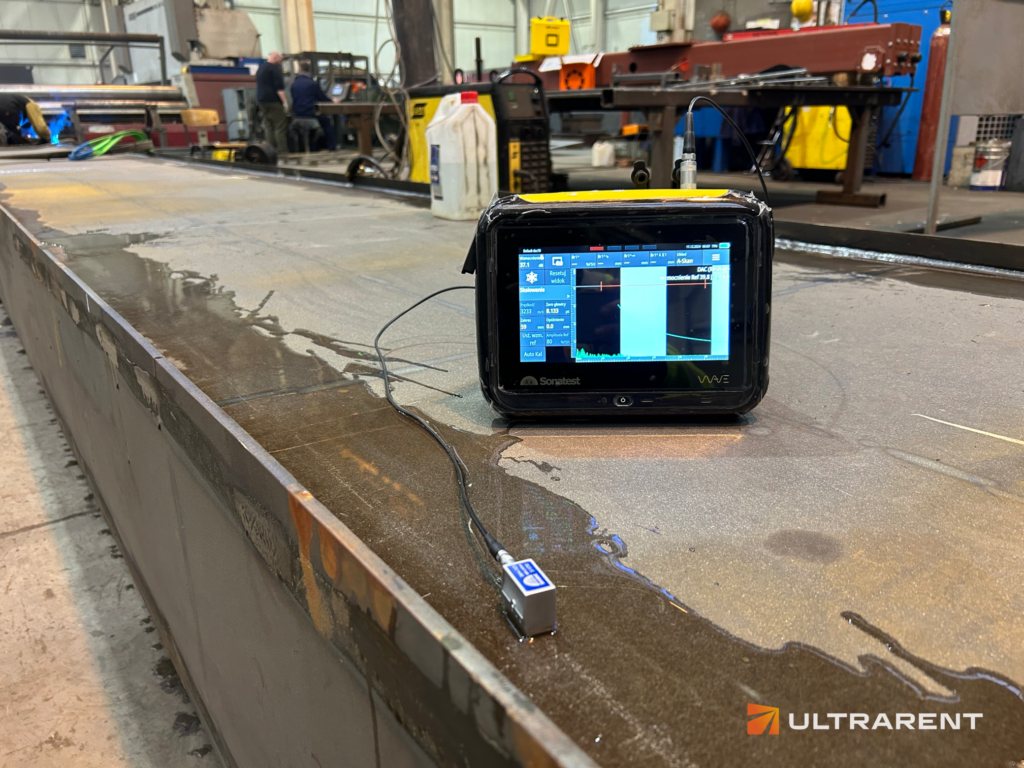

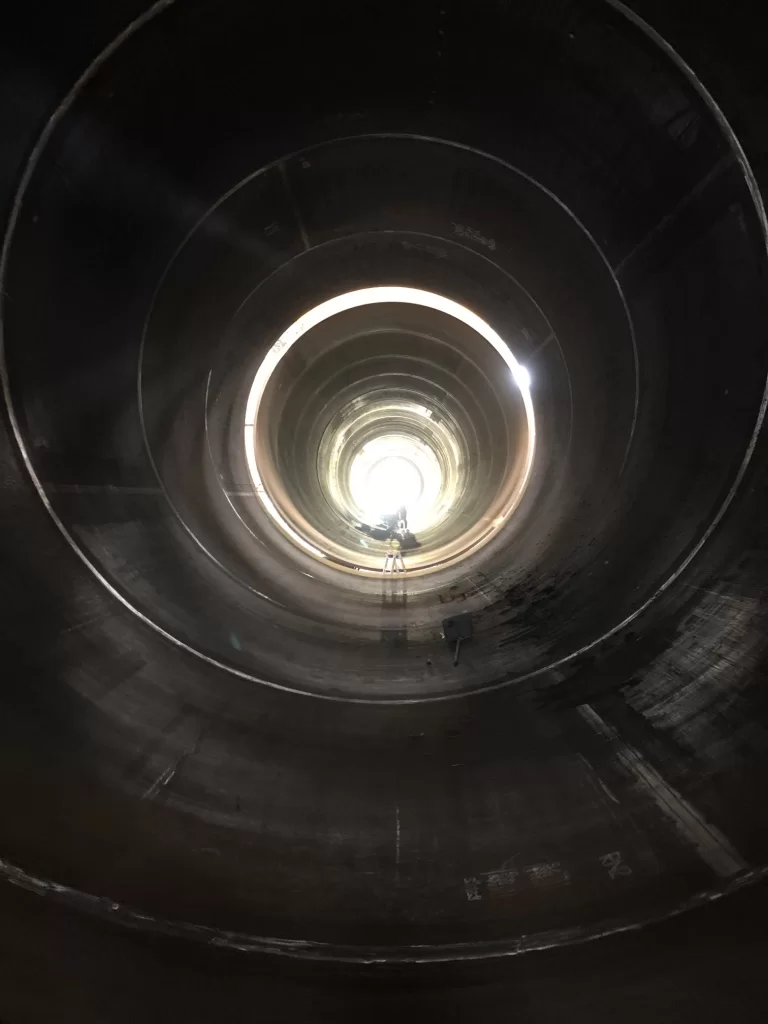

UT polega na wprowadzaniu do materiału fali ultradźwiękowej za pomocą głowicy, a następnie rejestracji i analizie odbitych sygnałów. Charakter i położenie echa pozwala zidentyfikować ewentualne nieciągłości wewnątrz elementu. Metodę stosuje się m.in. do kontroli spoin, odlewów, odkuwek, blach, prętów, elementów maszyn oraz komponentów ciśnieniowych, gdy wymagana jest objętościowa ocena jakości.

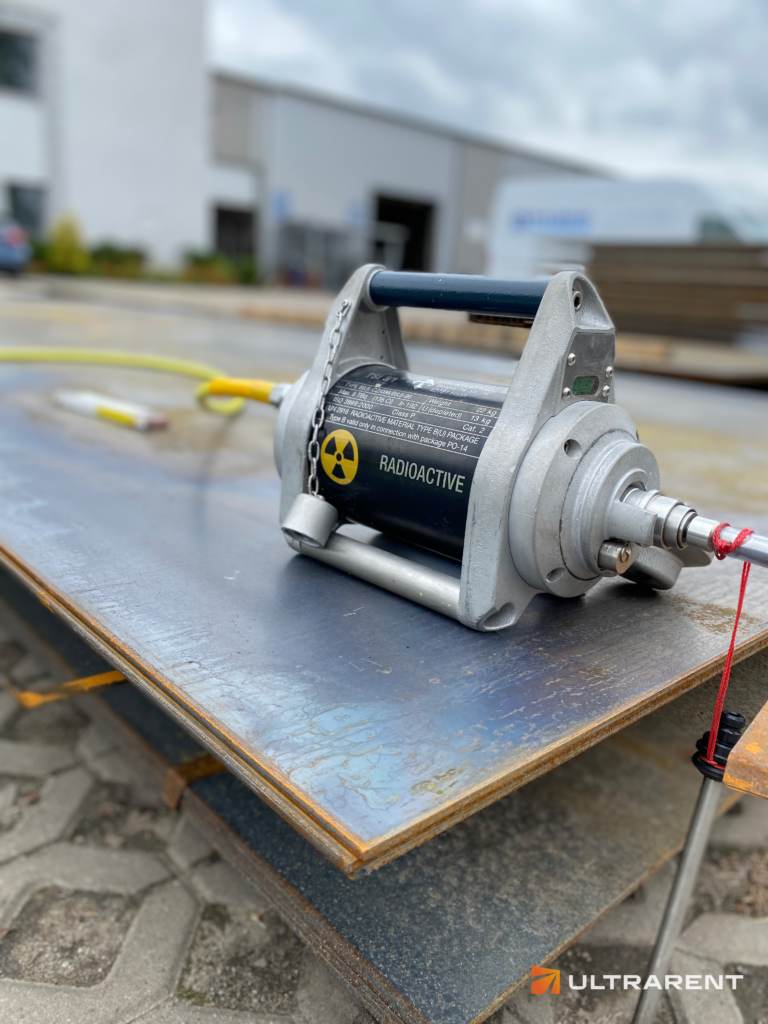

UT warto wybrać wszędzie tam, gdzie potrzebna jest ocena wnętrza materiału, a zastosowanie radiografii jest utrudnione — ze względu na konieczność wyznaczania stref bezpieczeństwa, brak dostępu do obu stron elementu lub presję czasu. Wynik jest dostępny natychmiast, bez obróbki chemicznej i oczekiwania na wywołanie klisz.

Metoda sprawdza się szczególnie przy badaniach prowadzonych równolegle z innymi pracami na obiekcie — brak promieniowania jonizującego oznacza, że pozostałe ekipy mogą pracować bez przerw.

UT bardzo dobrze wykrywa pęknięcia, braki przetopu, przyklejenia, wtrącenia żużla, pęcherze gazowe, rozwarstwienia oraz zawalcowania. Dzięki odpowiedniemu doborowi głowic i technik skanowania można wykrywać nieciągłości o orientacji prostopadłej do wiązki oraz – przy zaawansowanych technikach – także w mniej korzystnych orientacjach.

W terminologii badań ultradźwiękowych to, co pojawia się na ekranie defektoskopu, określa się jako wskazanie. Dopiero jego analiza — kształt, amplituda i położenie — pozwala ocenić, czy odpowiada ono realnej niezgodności i czy kwalifikuje się do naprawy według przyjętych kryteriów akceptacji.

Wykrywalność zależy przede wszystkim od orientacji niezgodności względem kierunku wiązki. Wskazanie jest najsilniejsze, gdy powierzchnia niezgodności jest prostopadła do wiązki — stąd badanie złączy spawanych prowadzi się z obu stron osi spoiny, a przy dostępie dwustronnym również z obu powierzchni.

Fale ultradźwiękowe nie są przenoszone przez powietrze, dlatego do skutecznego wprowadzenia wiązki do materiału konieczne jest zapewnienie odpowiedniego sprzężenia akustycznego na przejściu wiązki ultradźwiękowej w badany materiał. Badana powierzchnia powinna być gładka, oczyszczona z wszelkiego rodzaju zanieczyszczeń, farby oraz rozprysków spawalniczych.

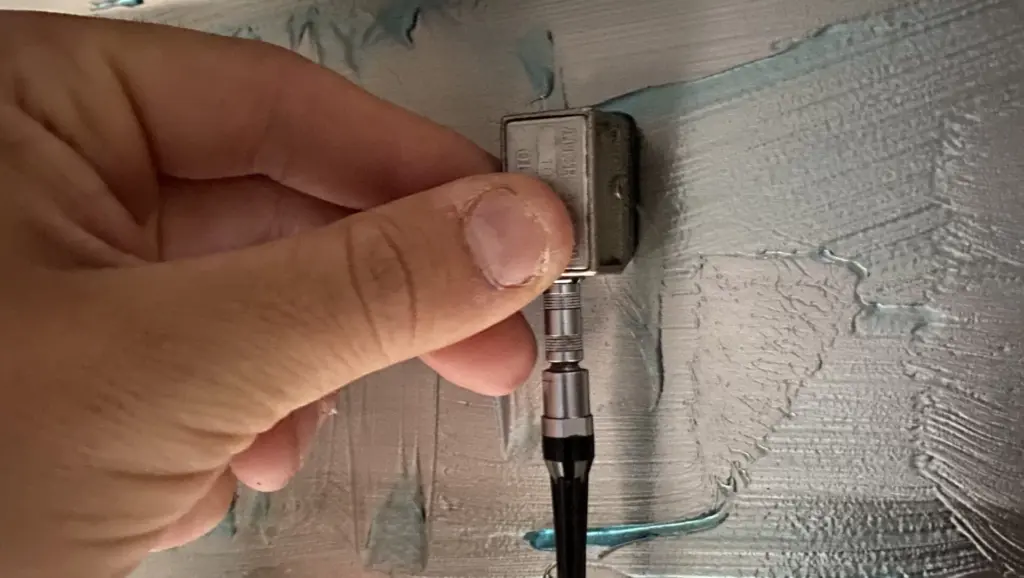

Do zapewnienia sprzężenia stosuje się środek sprzęgający — najczęściej żel, wodę lub olej — który eliminuje warstwę powietrza między głowicą a powierzchnią. Bez niego fala w praktyce w ogóle nie wniknie w materiał.

Przy badaniu złączy spawanych istotny jest również stan lica spoiny. Niezeszlifowany nadlew utrudnia stabilne prowadzenie głowicy w bezpośrednim sąsiedztwie spoiny i może zniekształcać obraz, dlatego procedura badawcza zwykle określa wymagany zakres przygotowania powierzchni.

W wielu zastosowaniach tak – UT zapewnia objętościową ocenę złączy spawanych bez konieczności stosowania promieniowania jonizującego, co upraszcza organizację pracy i bezpieczeństwo. Jednak w niektórych przypadkach (np. bardzo skomplikowana geometria, cienkie ścianki, wymagania przepisów) radiografia pozostaje metodą referencyjną lub obowiązkową, dlatego decyzja powinna opierać się na wymaganiach norm i specyfikacji klienta.

Jednym z ograniczeń jest minimalna wymagana grubość badanego elementu. Ponadto badania UT są trudne do wykonania w przypadku elementów o skomplikowanej geometrii i wymagają zwykle odpowiedniego przygotowania powierzchni, które zapewni dobry kontakt z głowicą. Skuteczność badania może również spadać w przypadku materiałów, które silnie tłumią lub rozpraszają fale ultradźwiękowe (np. struktura austenityczna spoiny, żeliwo szare).

Osobnym ograniczeniem jest strefa martwa — obszar tuż pod powierzchnią wejściową, w którym echo od niezgodności nakłada się na impuls początkowy i nie da się go jednoznacznie odróżnić. Przy elementach cienkościennych strefa ta może obejmować znaczną część grubości, dlatego stosuje się wtedy głowice dwuelementowe (TR) lub sięga po inną metodę.

Z tego powodu UT nie zastępuje metod powierzchniowych. Drobne pęknięcia wychodzące na powierzchnię pewniej wykryją badania penetracyjne (PT) lub magnetyczno-proszkowe (MT).

Tak, zgodnie z wytycznymi normy PN-EN ISO 17640. Norma opisuje techniki ręcznych badań ultradźwiękowych złączy spawanych o grubości co najmniej 8 mm, dla materiałów o niskim tłumieniu wiązki ultradźwiękowej.

Norma definiuje trzy poziomy badania — A, B i C — różniące się między innymi liczbą wymaganych kątów wiązki oraz kierunków skanowania. Poziom dobiera się do odpowiedzialności konstrukcyjnej złącza i wymagań specyfikacji; im wyższy, tym pełniejsze pokrycie objętości spoiny.

Kryteria akceptacji wykrytych wskazań określa osobna norma — PN-EN ISO 11666. Zamawiając badanie, warto wskazać zarówno poziom badania, jak i wymagany poziom akceptacji.

Tak – UT wykorzystuje fale mechaniczne (dźwiękowe), a nie promieniowanie jonizujące, dlatego nie wymaga stref ochronnych ani specjalnych procedur radiologicznych; przestrzeganie standardowych zasad BHP i poprawnej obsługi sprzętu jest jednak zawsze konieczne.

Nie zawsze – mimo wysokiej czułości na wady objętościowe, UT może nie wykryć bardzo drobnych pęknięć powierzchniowych lub specyficznych typów nieciągłości; dlatego w praktyce łączymy UT z metodami powierzchniowymi (PT, MT) oraz – tam, gdzie to konieczne – z RT, PAUT lub TOFD, zgodnie z wymaganiami norm i analizą ryzyka.

Spoina austenityczna ma gruboziarnistą, anizotropową strukturę powstającą podczas krzepnięcia. Fala poprzeczna — używana w typowej konfiguracji badania — ulega w niej silnemu rozproszeniu i skręceniu, co obniża stosunek sygnału do szumu i utrudnia jednoznaczną interpretację wskazań.

Rozwiązaniem nie jest zwiększenie czułości, bo razem z sygnałem rośnie szum. Skuteczniejsze są głowice pracujące falą podłużną, w układzie podwójnym (TRL), które znacznie ograniczają wpływ anizotropii na jakość obrazu.

Badanie takich złączy wymaga również opracowania i zwalidowania dedykowanej procedury oraz przygotowania próbek referencyjnych z reflektorami umieszczonymi bezpośrednio w spoinie — tak, by potwierdzić realną czułość metody przed rozpoczęciem badań produkcyjnych.

Ograniczenie wynika z fizyki metody, a konkretnie ze strefy martwej przy powierzchni wejściowej. Przy bardzo cienkich elementach echo od niezgodności nakłada się na impuls początkowy oraz na echo denne, przez co znaczna część przekroju staje się praktycznie niemożliwa do rzetelnej oceny.

Wartość 8 mm dotyczy ręcznego badania złączy spawanych według PN-EN ISO 17640. Dla elementów cieńszych stosuje się inne rozwiązania: głowice dwuelementowe (TR) ograniczające strefę martwą, technikę Phased Array (PAUT) albo radiografię cyfrową, która przy cienkich ściankach nie ma tego ograniczenia.

Poziom badania i poziom akceptacji. Samo „badanie wg ISO 17640″ nie wystarcza — potrzebne jest wskazanie poziomu badania (A, B lub C) oraz poziomu akceptacji wg ISO 11666.

Grubość i materiał elementu. Przy grubości poniżej 8 mm oraz przy stalach austenitycznych standardowa technika może nie wystarczyć — warto zgłosić to przy zapytaniu, żeby dobrać właściwe rozwiązanie.

Zakres przygotowania powierzchni. Kto odpowiada za oczyszczenie i ewentualne oszlifowanie lica spoiny — to wpływa na harmonogram i koszt.

Poziom certyfikacji operatora. Dla samodzielnej interpretacji wyników wymagany jest poziom 2 lub 3 wg ISO 9712.

Zakres raportu. Czy zawiera lokalizację i wymiarowanie wskazań wraz z oceną względem kryteriów, czy jedynie stwierdzenie zgodności.
