Badania ultradźwiękowe (TOFD)

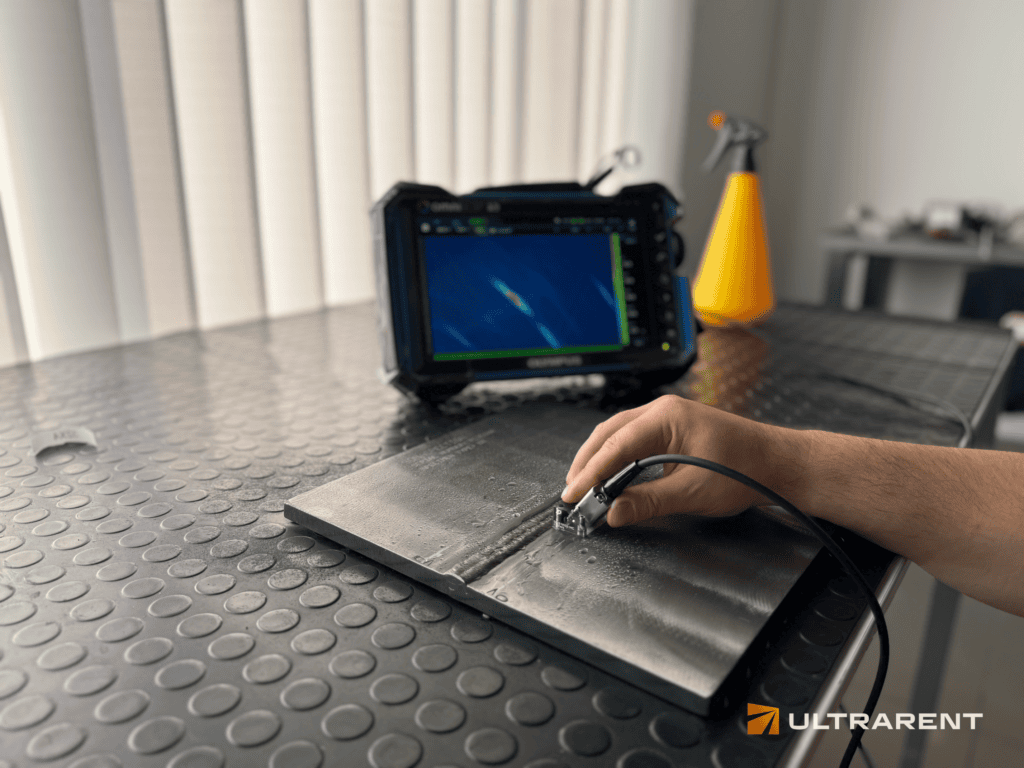

TOFD wykorzystuje parę głowic umieszczonych po obu stronach spoiny do rejestracji czasu przelotu dyfrakcyjnych fal z końców nieciągłości – co pozwala na precyzyjny sizing głębokości i długości niezależnie od orientacji wady (w przeciwieństwie do standardowego badania UT).

W trakcie badania defektoskop rejestruje cztery charakterystyczne sygnały: falę czołową biegnącą tuż pod powierzchnią, fale ugięte na górnej i dolnej krawędzi niezgodności oraz echo odbite od przeciwległej ścianki. Odległości czasowe między nimi pozwalają wyliczyć zarówno położenie wskazania w przekroju, jak i jego wysokość.

Wynik prezentowany jest w postaci obrazu B-scan lub D-scan — przekroju złącza wzdłuż linii skanowania, w którym niezgodności widoczne są jako charakterystyczne sygnały dyfrakcyjne.

Wysoka czułość i wykrywalność, pełny zapis z badania, szybka inspekcja i łatwa interpretacja, brak czynnika szkodliwego w postaci promieniowania jonizującego i możliwość natychmiastowej oceny.

Największą przewagą TOFD jest jednak dokładność wymiarowania wysokości wskazania — poniżej 0,5 mm. To parametr, który w praktyce decyduje o dalszych krokach: to właśnie wysokość niezgodności, a nie jej długość, jest kluczowa przy ocenie względem kryteriów akceptacji i przy analizie mechaniki pękania (ECA).

Drugą zaletą jest powtarzalność. Pełny zapis cyfrowy pozwala porównać wynik z poprzednim badaniem tego samego złącza i ocenić, czy wskazanie się rozwija — co ma szczególne znaczenie przy monitorowaniu pęknięć zmęczeniowych podczas przeglądów okresowych.

Metoda jest szczególnie skuteczna w przypadku wykrywania niezgodności takich jak: pęknięcia, braki przetopu, przyklejenia czy rozwarstwienia. TOFD pozwala zweryfikować wysokość oraz długość defektu z dużą dokładnością co ma ogromne znaczenie przy ocenie według rygorystycznych kryteriów odbiorowych.

Wspólną cechą tych niezgodności jest to, że są płaskie i mają ostre krawędzie — a właśnie na krawędziach zachodzi dyfrakcja. To dlatego TOFD sprawdza się tam, gdzie klasyczne UT bywa zawodne: przy wadach zorientowanych niekorzystnie względem wiązki.

Słabiej wypada natomiast przy niezgodnościach objętościowych o gładkich, zaokrąglonych krawędziach — pojedynczych porach czy drobnych pęcherzach gazowych, które nie generują wyraźnego sygnału dyfrakcyjnego. Do ich wykrywania lepiej nadaje się radiografia lub PAUT.

W wielu przypadkach tak. TOFD posiada bardzo wysoką wykrywalność i warto rozważyć jego zastosowanie w przypadku grubościennych elementów. Niewątpliwie prędkość badania będzie tu głównym atutem. Dodatkowo w przypadku techniki TOFD możemy precyzyjnie określić głębokość wskazania oraz dokonać pomiary jego wysokości.

O tym, czy TOFD może zastąpić RT w konkretnym projekcie, decyduje jednak kod projektowy, specyfikacja klienta i kryteria akceptacji dla danego złącza. W części projektów obie metody nadal się uzupełniają, a radiografia pozostaje wymagana jako metoda referencyjna.

Warto też pamiętać o różnicy w charakterze wyniku: radiogram jest obrazem, który można ocenić wizualnie, natomiast wynik TOFD wymaga interpretacji przez operatora z odpowiednimi uprawnieniami. Przy odbiorach, gdzie liczy się prosty, wizualny dowód, bywa to argumentem za RT.

Są to obszary przy powierzchni lica i grani, w których sygnały dyfrakcyjne od nieciągłości mogą zostać przysłonięte przez falę powierzchniową oraz falę odbitą od dna. Wielkość stref wynosi z reguły kilka mm i jest zależna od wielkości i częstotliwości głowicy, kąta klina oraz wartości PCS (odległość pomiędzy głowicą nadawczą a odbiorczą).

Konsekwencja praktyczna jest istotna: w strefach martwych wykrywalność jest obniżona, a przy cienkich elementach mogą one obejmować znaczną część przekroju. To główny powód, dla którego TOFD rzadko stosuje się jako jedyną metodę.

Standardowym rozwiązaniem jest połączenie TOFD z PAUT, który dobrze pokrywa właśnie obszary przypowierzchniowe i grań. Alternatywnie — uzupełnienie badaniem powierzchniowym (PT lub MT) dla strefy przy licu.

Niestety nie. Minimalna grubość ścianki wynosi 6 mm. W praktyce wiąże się to jednak z koniecznością zastosowania głowic o wysokiej częstotliwości. Dla bardzo cienkich elementów zaleca się zastosowanie techniki PAUT lub radiografii cyfrowej (DR).

Ograniczenie wynika wprost ze stref martwych. Przy grubości poniżej 6 mm obszary o obniżonej wykrywalności przy licu i grani obejmowałyby zbyt dużą część przekroju, by wynik badania był miarodajny.

Dla elementów cienkościennych w zakresie 3,2–8 mm właściwym rozwiązaniem jest PAUT według PN-EN ISO 20601, z kryteriami akceptacji wg PN-EN ISO 4761. Przy jeszcze cieńszych ściankach sprawdza się radiografia cyfrowa.

Interpretacja wyników może być wykonana niemal natychmiast. Cały przebieg badania zostaje zarejestrowany w sposób cyfrowy co umożliwia ponowną analizę bez konieczności powtarzania badań. Samo skanowanie jest szybkie przez co inspekcja długich złączy jest możliwa w bardzo krótkim czasie.

Tak — i jest to jedno z istotniejszych ograniczeń praktycznych tej techniki.

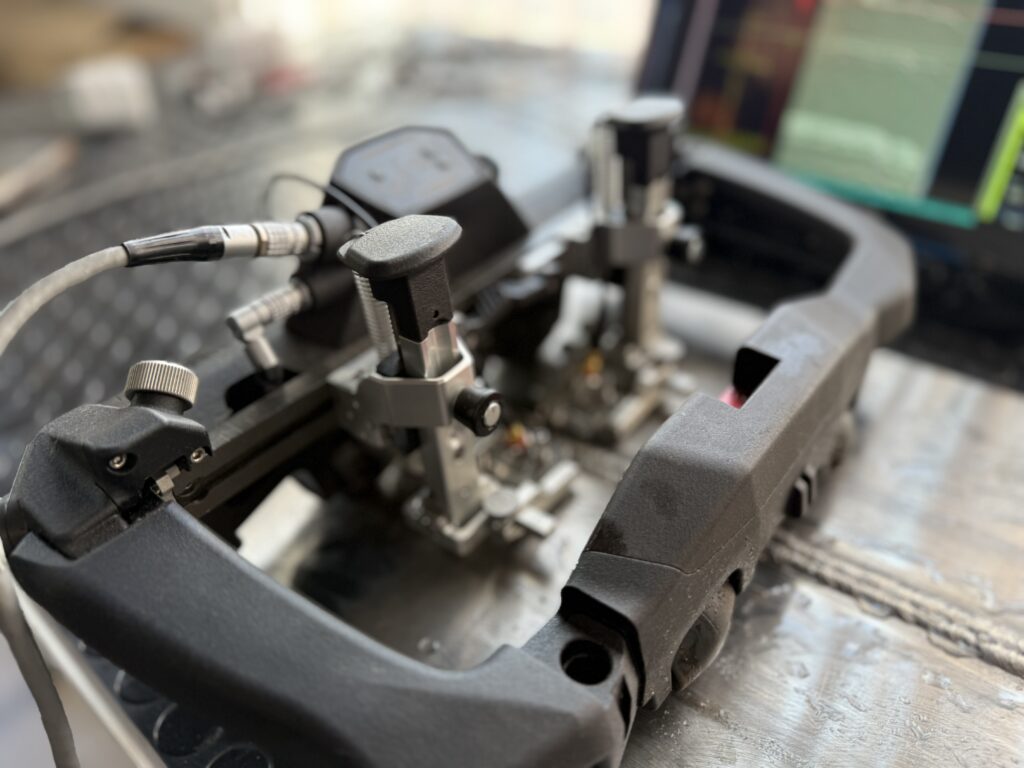

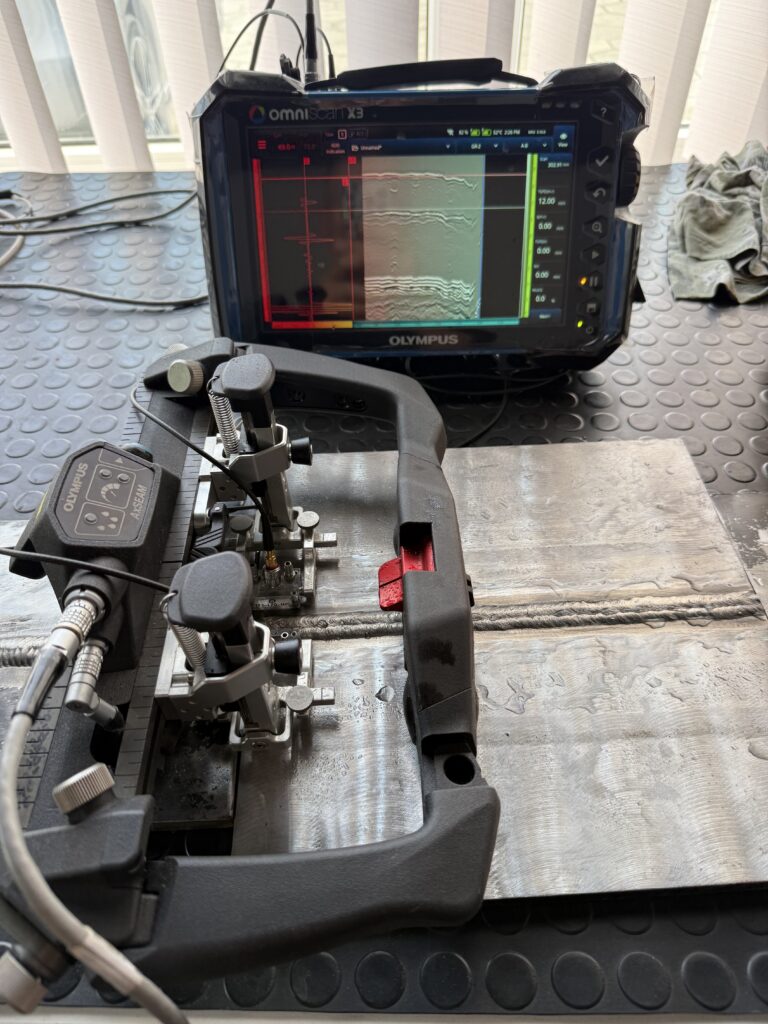

Konfiguracja TOFD wymaga umieszczenia dwóch głowic naprzeciw siebie, po obu stronach osi spoiny: jednej nadawczej i jednej odbiorczej. Potrzebna jest więc wolna przestrzeń po obu stronach złącza, wystarczająca do przesuwu obu głowic wzdłuż całej badanej długości.

W praktyce oznacza to trudności przy złączach przylegających do konstrukcji, w ciasnych kanałach czy przy króćcach i węzłach o złożonej geometrii. W takich sytuacjach lepiej sprawdza się PAUT, który wymaga dostępu tylko z jednej strony.

Warto zaznaczyć: chodzi o dostęp z obu stron spoiny — nie z obu stron ścianki. Badanie prowadzi się z jednej powierzchni elementu, co odróżnia TOFD od radiografii.

Obie są technikami ultradźwiękowymi, ale rozwiązują różne problemy.

PAUT wykorzystuje głowicę mozaikową i elektroniczne sterowanie wiązką, dzięki czemu jedno przejście pokrywa szeroki zakres kątów. Dobrze wykrywa i lokalizuje niezgodności, w tym w obszarach przypowierzchniowych, i radzi sobie z geometrią, przy której TOFD napotyka trudności.

TOFD opiera się na dyfrakcji i jego najmocniejszą stroną jest precyzyjne wymiarowanie wysokości wskazania, z dokładnością poniżej 0,5 mm — parametr decydujący przy ocenie względem kryteriów akceptacji.

W praktyce nie wybiera się między nimi, tylko łączy: PAUT lokalizuje wskazanie, TOFD je dokładnie mierzy. Takie zestawienie jest uznanym standardem przy złączach o wysokiej odpowiedzialności konstrukcyjnej, szczególnie w energetyce i petrochemii.

Grubość i dostępność złącza. Poniżej 6 mm technika nie ma zastosowania. Konieczny jest też dostęp z obu stron spoiny — warto to sprawdzić przed zleceniem.

Norma i poziom akceptacji. Samo „badanie TOFD” nie rozstrzyga o odbiorze — potrzebne jest wskazanie normy (PN-EN ISO 10863) i poziomu akceptacji wg PN-EN ISO 15626.

Czy badanie ma być łączone z PAUT. Przy złączach o wysokiej odpowiedzialności to zalecane rozwiązanie, które eliminuje problem stref martwych. Warto uwzględnić to w zapytaniu, bo wpływa na czas i koszt.

Zakres przygotowania powierzchni. Potrzebna jest gładka powierzchnia po obu stronach spoiny, na szerokości wystarczającej do przesuwu głowic.

Forma danych wyjściowych. Czy potrzebujecie wyłącznie raportu, czy również surowych danych B-scan/D-scan do własnej analizy lub porównania przy kolejnym przeglądzie.
