Badania nieniszczące spoin rurociągów: Kompletny przewodnik po metodach NDT

W 2026 roku poleganie na przestarzałej radiografii analogowej to nie tylko brak efektywności, to realne ryzyko dla integralności Twojej instalacji. Każdy inżynier wie, że przeoczenie krytycznej wady wewnątrz spoiny może prowadzić do katastrofalnych awarii i ogromnych strat wynikających z nieplanowanych przestojów. Trudności w interpretacji nieostrych obrazów oraz brak cyfrowej ciągłości danych to wyzwania, które wymagają wdrożenia nowoczesnych standardów diagnostycznych.

Profesjonalne badania nieniszczące spoin rurociągów ewoluowały w stronę precyzyjnego, cyfrowego mapowania stanu technicznego infrastruktury w czasie rzeczywistym. W tym przewodniku poznasz najskuteczniejsze metody inspekcji, które gwarantują bezkompromisowe bezpieczeństwo i pełną zgodność z najnowszymi normami bezpieczeństwa oraz standardami PN-EN 4179:2026-07. Przeanalizujemy zaawansowane technologie takie jak PAUT, TOFD oraz radiografia cyfrowa DR/CR, które eliminują błędy interpretacyjne. Pomożemy Ci wybrać optymalne rozwiązanie dla konkretnej średnicy i materiału rury. Dowiesz się także, jak uzyskać trwałą dokumentację cyfrową, która stanie się fundamentem bezpiecznej eksploatacji Twojego systemu przesyłowego przez długie lata.

Dlaczego badania nieniszczące spoin rurociągów są kluczowe dla bezpieczeństwa?

Badania nieniszczące spoin rurociągów stanowią fundament nowoczesnej inżynierii bezpieczeństwa. Umożliwiają one precyzyjną weryfikację jakości połączeń bez naruszania ich struktury, co jest kluczowe w systemach przesyłowych pracujących pod wysokim ciśnieniem. Brak rzetelnej diagnostyki to prosta droga do awarii. Standardy takie jak PN-EN ISO 17635 narzucają rygorystyczne kryteria odbioru, chroniąc instalacje przed katastrofalnymi skutkami nieszczelności. Inwestycja w NDT to przede wszystkim pragmatyczne zarządzanie ryzykiem. Koszt planowej inspekcji stanowi jedynie ułamek wydatków, które generują katastrofy ekologiczne, kary środowiskowe czy nagłe przestoje technologiczne w zakładach przemysłowych.

Wady spoin w rurociągach: Co najczęściej wykrywamy?

Podczas procesów spawalniczych powstają dwa rodzaje defektów. Wady powierzchniowe, takie jak pęknięcia zmęczeniowe czy podtopienia, są zazwyczaj łatwiejsze do zlokalizowania. Prawdziwe zagrożenie stanowią jednak wady wewnętrzne: groźne braki przetopu, pęcherze gazowe oraz wtrącenia żużla. Pozostają one niewidoczne gołym okiem, a ich obecność osłabia przekrój poprzeczny spoiny. Z biegiem lat czynniki eksploatacyjne, w tym cykliczne skoki ciśnienia i korozja, przyspieszają degradację materiału. Regularne badania nieniszczące spoin rurociągów pozwalają na monitorowanie propagacji tych wad i zapobieganie ich przekształceniu się w pęknięcia krytyczne.

Kiedy należy przeprowadzić inspekcję rurociągu?

Kluczowym momentem jest etap budowy i montażu. Kontrola jakości na tym poziomie gwarantuje, że nowa instalacja jest wolna od błędów wykonawczych i spełnia wymogi projektowe. Równie istotne są okresowe badania diagnostyczne w trakcie eksploatacji, realizowane w ramach strategii Life Extension. Pozwalają one ocenić realny stopień zużycia infrastruktury. Dzięki temu możliwe jest bezpieczne przedłużenie czasu pracy rurociągu poza pierwotnie założony termin, przy jednoczesnym zachowaniu pełnej zgodności z normami bezpieczeństwa i wymaganiami Urzędu Dozoru Technicznego.

Podstawowe metody NDT stosowane w inspekcji rur

Badania wizualne (VT) to absolutny fundament. Od nich zaczynają się każde rzetelne badania nieniszczące spoin rurociągów. Pozwalają one błyskawicznie zidentyfikować błędy montażowe, podtopienia czy niezgodności wymiarowe jeszcze przed użyciem zaawansowanej aparatury. To pierwszy etap, który eliminuje najbardziej oczywiste defekty wykonawcze i pozwala na wstępną ocenę jakości pracy spawaczy.

W detekcji wad powierzchniowych dominują dwie techniki. Badania magnetyczno-proszkowe (MT) są niezastąpione przy rurociągach ze stali ferrytycznych. Wykorzystują one jarzmo elektromagnetyczne do wykrywania pęknięć, których nie widać gołym okiem. W przypadku materiałów austenitycznych, takich jak stal nierdzewna, jedyną opcją powierzchniową pozostają badania penetracyjne (PT). Choć są uniwersalne, ich skuteczność w warunkach polowych zależy od rygorystycznego zachowania czasów wywoływania oraz czystości badanej strefy.

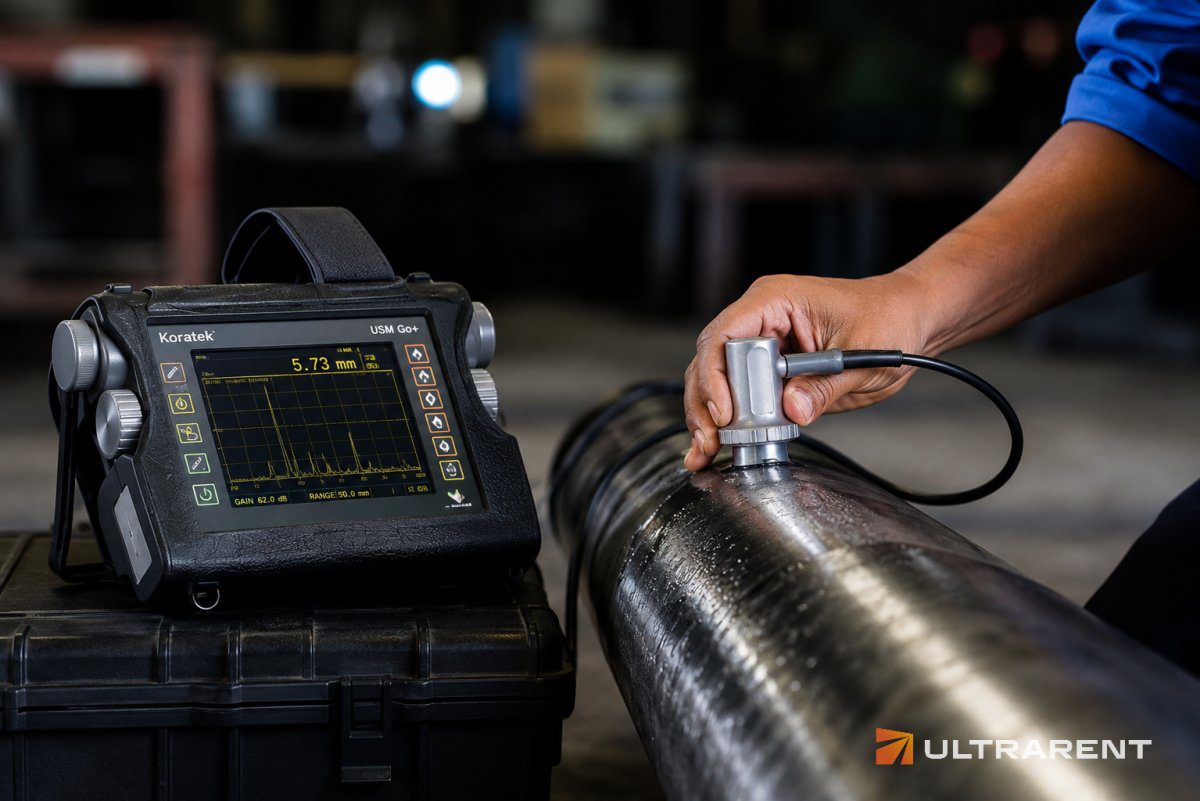

Diagnostyka objętościowa opiera się na tradycyjnych badaniach ultradźwiękowych (UT) oraz radiografii (RT). UT pozwala na szybką ocenę ciągłości spoiny, jednak wymaga idealnie przygotowanej powierzchni rury dla zapewnienia sprzężenia głowicy. Radiografia klasyczna, mimo swojej skuteczności, niesie ogromne wyzwania logistyczne. Konieczność wyznaczania stref kontrolowanych ze względu na promieniowanie jonizujące często paraliżuje inne prace montażowe na obiekcie.

Metody powierzchniowe: VT, PT i MT

Skuteczność MT w rurociągach przesyłowych wynika z mobilności sprzętu i możliwości uzyskania natychmiastowych wyników. Ograniczeniem PT jest natomiast wrażliwość na czynniki atmosferyczne. Silny wiatr lub ujemne temperatury mogą zafałszować obraz, powodując zbyt szybkie wysychanie preparatów. Dlatego w trudnych warunkach pogodowych MT zawsze wygrywa precyzją i szybkością realizacji.

Wybór metody a materiał rurociągu

Materiał rury determinuje dobór technologii badawczej. Stal nierdzewna i stale stopowe wymagają specyficznego podejścia ze względu na strukturę ziarnistą, która może rozpraszać wiązkę ultradźwiękową. Przy rurach o wysokiej chropowatości tradycyjne głowice UT tracą kontakt, co obniża wiarygodność pomiaru. W takich sytuacjach warto postawić na nowoczesne badania NDT, które dzięki zaawansowanym przetwornikom radzą sobie z trudną geometrią powierzchni. Precyzyjne dopasowanie metody do stopu to jedyny sposób na zapewnienie pełnej integralności instalacji.

Zaawansowane technologie: PAUT, TOFD i Radiografia Cyfrowa

Współczesna diagnostyka rurociągów odchodzi od metod subiektywnych na rzecz technologii generujących precyzyjny, cyfrowy obraz wady. Badania ultradźwiękowe Phased Array (PAUT) oraz technologia TOFD (Time of Flight Diffraction) to obecnie standard w sektorze energetycznym i petrochemicznym. PAUT umożliwia jednoczesne skanowanie pod wieloma kątami, co drastycznie zwiększa prawdopodobieństwo wykrycia (POD) defektów o różnej orientacji. Z kolei TOFD pozostaje bezkonkurencyjny w precyzyjnym wymiarowaniu wysokości pęknięć. Pozwala to na trafną ocenę przydatności rurociągu do dalszej eksploatacji bez ryzyka błędnej interpretacji. Najnowocześniejszą formą inspekcji jest TFM (Total Focusing Method), oferujący najwyższą rozdzielczość obrazowania wad w czasie rzeczywistym.

PAUT zamiast RTG: Dlaczego przemysł rezygnuje z promieniotwórczości?

Wdrożenie badania ultradźwiękowe PAUT to przede wszystkim optymalizacja harmonogramu prac. W przeciwieństwie do tradycyjnej radiografii, metoda ta nie wymaga wyznaczania stref kontrolowanych. Prace montażowe mogą toczyć się bez przerwy bezpośrednio obok zespołu badawczego. PAUT zapewnia pełny cyfrowy zapis danych w formatach A-Scan, B-Scan i S-Scan. Umożliwia to powtórną analizę wyników przez zewnętrznych ekspertów lub inspektorów UDT bez konieczności powtarzania inspekcji fizycznej na obiekcie. To rozwiązanie bezpieczniejsze, szybsze i bardziej ekonomiczne.

Zalety radiografii cyfrowej w diagnostyce rurociągów

Radiografia cyfrowa (DR/CR) całkowicie eliminuje uciążliwą chemię procesową. Skraca czas ekspozycji o ponad połowę w porównaniu do błon analogowych. Cyfrowy zapis danych ułatwia błyskawiczne udostępnianie dokumentacji inżynierom i zwiększa czułość detekcji subtelnych zmian korozyjnych. Jeśli Twoim celem jest maksymalna wiarygodność i szybkość raportowania, wybierz zaawansowane badania nieniszczące spoin rurociągów realizowane przez mobilne zespoły dysponujące sprzętem najwyższej klasy. Cyfrowa dokumentacja to jedyny sposób na rzetelne zarządzanie integralnością infrastruktury w długim terminie.

Jak zaplanować profesjonalne badania nieniszczące rurociągów?

Planowanie inspekcji to proces decyzyjny oparty na twardych parametrach inżynieryjnych. Kluczowe kryteria doboru metod NDT obejmują średnicę zewnętrzną rury, grubość ścianki oraz temperaturę pracy instalacji. Nie można zapominać o przygotowaniu powierzchni. Nawet najbardziej zaawansowana aparatura nie zastąpi rzetelnego oczyszczenia strefy badania z rdzy, zgorzeliny czy odprysków spawalniczych. To właśnie jakość styku głowicy z materiałem bezpośrednio decyduje o wiarygodności uzyskanego wyniku i braku fałszywych wskazań.

Równie istotna jest weryfikacja kompetencji personelu badawczego. Profesjonalne badania nieniszczące spoin rurociągów powinni realizować wyłącznie specjaliści posiadający aktualną certyfikację poziomu 2 lub 3 wg normy ISO 9712. Gwarantuje to nie tylko poprawną interpretację wyników, ale także pełną odpowiedzialność za sformułowane wnioski. Nowoczesna dokumentacja nie jest już tylko suchym protokołem. To kompletny, cyfrowy zapis integralności, który umożliwia inżynierom precyzyjne śledzenie zmian w strukturze materiału na przestrzeni całego cyklu życia instalacji.

Dobór metody do specyfiki rurociągu

Rurociągi o małych średnicach, spotykane często w instalacjach procesowych, wymagają miniaturowych głowic i dedykowanych skanerów. Przy magistralach przesyłowych o dużych gabarytach priorytetem staje się szybkość skanowania i wydajność badania. Często najbezpieczniejszym rozwiązaniem jest hybrydowe podejście diagnostyczne. Połączenie technik PAUT + TOFD zapewnia pełną pewność, eliminując martwe strefy i pozwalając na precyzyjne wymiarowanie wykrytych niezgodności spawalniczych w jednym przejściu głowicy. Szczegółowe zestawienie wszystkich dostępnych technik, od inspekcji wizualnej po zaawansowane badania powierzchniowe i objętościowe NDT, znajdziesz w naszym kompleksowym przewodniku po diagnostyce przemysłowej.

Współpraca z laboratorium NDT

Wybierając partnera do inspekcji, zwróć uwagę na mobilność zespołów oraz klasę wykorzystywanego sprzętu. Mobilne laboratorium NDT musi być zdolne do pracy w wymagających warunkach terenowych przy jednoczesnym zachowaniu inżynieryjnej precyzji. Zrozumienie roli, jaką pełnią kompleksowe badania nieniszczące NDT, pozwala na skuteczne zarządzanie ryzykiem i unikanie kosztownych przestojów. Zapraszamy do kontaktu z ekspertami ULTRARENT w celu doboru optymalnej strategii inspekcji, która zagwarantuje bezpieczeństwo Twojej infrastruktury.

Zapewnij swojej instalacji bezkompromisowe bezpieczeństwo

W 2026 roku skuteczna diagnostyka systemów przesyłowych wymaga odejścia od metod subiektywnych na rzecz precyzyjnego mapowania cyfrowego. Profesjonalne badania nieniszczące spoin rurociągów realizowane w technologiach PAUT, TFM oraz radiografii cyfrowej to dziś jedyny sposób na uzyskanie pełnej pewności co do integralności połączeń spawanych. Wybór zaawansowanych technik NDT eliminuje błędy interpretacyjne i pozwala na prowadzenie prac bez konieczności wstrzymywania procesów produkcyjnych. Inwestycja w rzetelną prewencję to najskuteczniejsza strategia minimalizacji ryzyka kosztownych awarii.

ULTRARENT dysponuje najnowocześniejszą aparaturą diagnostyczną i mobilnymi zespołami inżynierskimi, które realizują zlecenia w całym kraju. Gwarantujemy zgodność z najnowszymi normami i dostarczamy trwałą dokumentację cyfrową Twojej infrastruktury. Skonsultuj inspekcję swoich rurociągów z ekspertami ULTRARENT i zyskaj partnera, który bierze pełną odpowiedzialność za kluczowe decyzje techniczne. Twoja instalacja zasługuje na diagnostykę najwyższej klasy.

Często Zadawane Pytania

Czy badania PAUT mogą całkowicie zastąpić radiografię spoin rurociągów?

Tak, nowoczesne badania PAUT mogą w większości przypadków zastąpić radiografię RT, oferując wyższe prawdopodobieństwo wykrycia wad. Metoda ta eliminuje konieczność wyznaczania stref kontrolowanych, co pozwala na równoległe prowadzenie innych prac montażowych bez ryzyka napromieniowania personelu. Dzięki cyfrowemu zapisowi danych wyniki są precyzyjniejsze i łatwiejsze do weryfikacji. Warto jednak pamiętać, że ostateczny wybór metody zależy od specyfikacji technicznej projektu oraz wymagań inspektora nadzoru lub UDT.

Jakie są główne zalety radiografii cyfrowej nad tradycyjną błonową?

Radiografia cyfrowa całkowicie eliminuje uciążliwy proces chemicznej obróbki błon, co drastycznie skraca czas uzyskania wyniku. Obrazy cyfrowe charakteryzują się wyższą dynamiką i czułością, umożliwiając wykrycie subtelnych zmian korozyjnych czy drobnych wad spawalniczych. Dodatkowo, cyfrowe badania nieniszczące spoin rurociągów pozwalają na błyskawiczne przesyłanie dokumentacji do inżynierów i bezpieczne archiwizowanie danych bez ryzyka degradacji fizycznych nośników na przestrzeni lat. To rozwiązanie bardziej ekologiczne i efektywne biznesowo.

Czy badania nieniszczące spoin można wykonywać na rurociągach w eksploatacji?

Tak, zaawansowane techniki diagnostyczne pozwalają na przeprowadzanie inspekcji bez konieczności wyłączania rurociągu z eksploatacji. Metody takie jak mapowanie korozji czy badania ultradźwiękowe PAUT są nieinwazyjne i mogą być realizowane na pracujących instalacjach, o ile temperatura powierzchni mieści się w limitach technicznych głowic. Tego typu diagnostyka okresowa jest kluczowa dla strategii Life Extension, ponieważ pozwala ocenić stan techniczny połączeń pod realnym obciążeniem ciśnieniowym i termicznym bez generowania strat produkcyjnych.

Jakie normy regulują badania nieniszczące spoin rurociągów w Polsce?

Podstawową normą określającą ogólne zasady kontroli jest PN-EN ISO 17635. W zakresie personelu kluczowa jest norma PN-EN ISO 9712, a w lipcu 2026 roku opublikowano zaktualizowaną wersję PN-EN 4179:2026-07 dotyczącą kwalifikacji personelu w sektorach specjalistycznych. Specyficzne techniki regulują dedykowane standardy, takie jak PN-EN ISO 13588 dla Phased Array czy PN-EN ISO 10863 dla metody TOFD. Przestrzeganie tych standardów gwarantuje, że badania nieniszczące spoin rurociągów są uznawane przez organy dozoru technicznego.

Ile czasu trwa standardowe badanie spoiny metodą ultradźwiękową Phased Array?

Sam proces skanowania jednej spoiny metodą PAUT zajmuje zazwyczaj od kilku do kilkunastu minut, zależnie od średnicy rury i grubości ścianki. Jest to proces znacznie szybszy niż tradycyjna radiografia, ponieważ wynik jest widoczny natychmiast na ekranie defektoskopu. Łączny czas usługi obejmuje również przygotowanie powierzchni oraz konfigurację aparatury, jednak brak konieczności wyznaczania stref bezpieczeństwa sprawia, że całkowita wydajność zespołu badawczego jest o 50 procent wyższa niż przy tradycyjnych metodach izotopowych.
