Pomiary grubości rur stalowych: Przewodnik po zaawansowanej diagnostyce NDT

Tradycyjne, punktowe pomiary grubości rur stalowych to w 2026 roku zbyt ryzykowne narzędzie, by opierać na nim bezpieczeństwo krytycznej infrastruktury. Statystyczne podejście do diagnostyki często pomija lokalne wżery, co prowadzi do kosztownych, nieplanowanych przestojów i awarii instalacji pod izolacją. W ULTRARENT wiemy, że nowoczesny przemysł wymaga przejścia od wyrywkowych kontroli do pełnego obrazowania stanu technicznego. Rozumiemy presję czasu i konieczność optymalizacji kosztów, dlatego dostarczamy dane, które eliminują niepewność i pozwalają na podejmowanie trafnych decyzji eksploatacyjnych.

Z tego przewodnika dowiesz się, jak precyzyjne pomiary grubości rur stalowych metodami UTT i PAUT minimalizują ryzyko awarii oraz optymalizują budżety utrzymania ruchu. Wyjaśnimy, w jaki sposób mapowanie korozji pozwala uzyskać pełną mapę ścianek rurociągu, gwarantując zgodność z normami bezpieczeństwa i dozoru technicznego. Poznasz techniki, które realnie wydłużają cykl życia instalacji bez konieczności przeprowadzania drogich i czasochłonnych inspekcji punktowych. To konkretne spojrzenie na zaawansowaną diagnostykę NDT, która staje się fundamentem nowoczesnego zarządzania majątkiem technicznym w wymagającym sektorze przemysłowym.

Metody pomiaru grubości rur stalowych: Od UTT do Phased Array

Współczesna diagnostyka rurociągów opiera się na precyzyjnym monitorowaniu degradacji materiału. Podstawowym standardem są ultradźwiękowe pomiary grubości rur stalowych (UTT), które wykorzystują zjawisko rozchodzenia się fal mechanicznych wewnątrz metalu. Czas przejścia impulsu od głowicy do przeciwległej ścianki i z powrotem pozwala z ogromną dokładnością określić pozostałą grubość elementu. To krytyczny proces dla oceny żywotności instalacji przesyłowych, szczególnie w kontekście rygorystycznych norm takich jak PN-EN 10217 czy PN-EN 10216-2+A1:2020-05. Regularne inspekcje pozwalają na wczesne wykrycie ubytków korozyjnych i zapobieganie katastrofalnym awariom środowiskowym.

Tradycyjne pomiary punktowe UTT

Klasyczna metoda UTT jest ceniona za szybkość i niski koszt jednostkowy. Sprawdza się doskonale przy ogólnej ocenie stopnia zużycia dużych powierzchni, gdzie korozja postępuje równomiernie. Niestety, inspekcja punktowa ma istotną wadę: jest ślepa na wżery korozyjne znajdujące się poza siatką pomiarową. Ekonomicznie uzasadniona jest głównie w przypadku nowych instalacji lub tam, gdzie ryzyko korozji lokalnej jest minimalne. W ULTRARENT stosujemy tę metodę jako wstępny etap diagnostyki, który pozwala szybko wytypować obszary wymagające bardziej zaawansowanych badań.

Przewaga technologii Phased Array w pomiarach rur

Technologia Phased Array (PAUT) redefiniuje podejście do bezpieczeństwa przemysłowego. Zamiast pojedynczych punktów, ULTRARENT generuje ciągłe profile grubości ścianek. Dzięki zastosowaniu wielu przetworników w jednej głowicy, uzyskujemy pełne odwzorowanie stanu rury na całym jej obwodzie lub wzdłuż zadanej linii. Kluczową przewagą jest zaawansowana wizualizacja danych:

• B-scan: pokazuje przekrój poprzeczny ścianki, ułatwiając ocenę głębokości i profilu uszkodzeń.
• C-scan: tworzy dwuwymiarową mapę grubości, na której widać każdy wżer i ubytek korozyjny z precyzją milimetrową.

Zastosowanie normy PN-EN ISO 13588:2019-04 w badaniach PAUT gwarantuje najwyższą wiarygodność wyników. Takie pomiary grubości rur stalowych są niezbędne przy podejmowaniu krytycznych decyzji o dopuszczeniu rurociągu do dalszej eksploatacji pod wysokim ciśnieniem.

Mapowanie korozji jako standard bezpieczeństwa rurociągów

Standardowe pomiary grubości rur stalowych często nie wystarczają do wykrycia lokalnych zagrożeń strukturalnych. Podczas gdy inspekcja punktowa daje jedynie wyrywkowy obraz, pełne mapowanie korozji (CM) pozwala na stuprocentowe pokrycie badanej powierzchni. Jest to kluczowe w walce z korozją podizolacyjną (CUI) oraz wżerami o małej średnicy, które mogą pozostać niezauważone przy tradycyjnych metodach. Zastosowanie zautomatyzowanych skanerów magnetycznych umożliwia precyzyjne śledzenie stanu technicznego rurociągu w czasie rzeczywistym. W ULTRARENT wykorzystujemy systemy rejestrujące tysiące punktów na każdym metrze rury. Dzięki technologii mapowanie korozji PAUT nasi specjaliści dostarczają cyfrowe mapy o wysokiej rozdzielczości, eliminując ryzyko przeoczenia krytycznych ubytków.

Dokładność i powtarzalność wyników mapowania

Cyfrowa rejestracja danych to fundament nowoczesnej diagnostyki przemysłowej. Eliminuje ona błąd operatora, który bywa częstym zjawiskiem przy manualnych odczytach i ręcznym notowaniu wyników. Każdy pomiar jest przypisany do konkretnych współrzędnych geometrycznych rurociągu. Pozwala to na rzetelną analizę trendów korozyjnych poprzez porównanie aktualnych map z wynikami archiwalnymi. Takie podejście umożliwia precyzyjne prognozowanie pozostałego czasu bezpiecznej eksploatacji instalacji i optymalizację harmonogramów remontowych, co bezpośrednio przekłada się na oszczędności budżetowe.

Badania rurociągów o skomplikowanej geometrii

Wyzwaniem dla diagnostyki są kolana, trójniki i zwężki rur stalowych. W tych newralgicznych miejscach turbulencje przepływu często przyspieszają procesy erozyjno-korozyjne. ULTRARENT wykorzystuje dedykowane głowice i kliny dopasowane do konkretnych średnic oraz krzywizn, co gwarantuje stabilność sygnału ultradźwiękowego nawet na bardzo małych promieniach. Precyzyjne pomiary grubości rur stalowych w miejscach o trudnym dostępie są możliwe dzięki wysokiej mobilności naszych zespołów. Jeśli Twoja instalacja wymaga zaawansowanej weryfikacji, warto sprawdzić nasze badania nieniszczące NDT realizowane sprawnie na terenie całego kraju.

Integracja pomiarów grubości z weryfikacją materiałową PMI

Sama informacja o grubości ścianki to tylko połowa sukcesu diagnostycznego. W systemach wysokociśnieniowych i procesach petrochemicznych kluczowe znaczenie ma gatunek stali oraz jego odporność na specyficzne czynniki korozyjne. Wyobraźmy sobie rurociąg, którego parametry geometryczne są w normie, ale materiał uległ niekontrolowanej degradacji lub został błędnie dobrany na etapie montażu. To realne zagrożenie katastrofą. Dlatego ULTRARENT integruje pomiary grubości rur stalowych z weryfikacją składu chemicznego materiału. Wykorzystujemy przenośne analizatory XRF i OES, które pozwalają na badania in situ bez przerywania pracy instalacji. Taka analiza PMI stopów metali, prowadzona zgodnie z wytycznymi normy API RP 578, stanowi niezbędne uzupełnienie diagnostyki UTT. Daje ona pewność, że rurociąg spełnia wymogi projektowe i zachowuje swoje właściwości mechaniczne w trudnych warunkach operacyjnych.

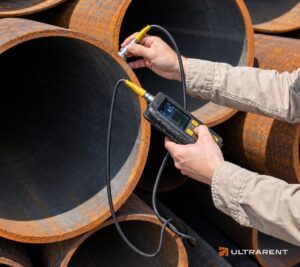

Pomiary twardości i ich korelacja z grubością

Procesy korozyjne i erozyjne często idą w parze ze zmianami w mikrostrukturze metalu. Rury pracujące w wysokich temperaturach są szczególnie narażone na pełzanie oraz kruchość wodorową. Pomiary twardości (HT) pozwalają nam wykryć te zjawiska na wczesnym etapie. Korelacja danych o twardości z informacją o ubytkach grubości ścianki umożliwia znacznie głębszą analizę stanu technicznego niż standardowe badania. Jest to fundament predykcyjnego utrzymania ruchu, który minimalizuje ryzyko nagłych awarii strukturalnych i pozwala na lepsze planowanie cyklu życia instalacji. Aby skutecznie wyeliminować ryzyko błędów materiałowych w Twojej instalacji, warto zapoznać się z kompletną listą kontrolną analizy PMI, która obejmuje wszystkie kluczowe kroki weryfikacji składu chemicznego zgodnie z normami API 578 i ISO 28921-1:2024.

Kompleksowa inspekcja badania nieniszczące

Skuteczna diagnostyka rurociągów to synergia wielu metod badawczych. Łączymy badania powierzchniowe, takie jak magnetyczno-proszkowe (MT) czy penetracyjne (PT), z metodami objętościowymi (UT/PAUT). Pozwala to na wykrycie pęknięć zmęczeniowych inicjowanych od zewnątrz, które mogłyby zostać pominięte podczas samego pomiaru grubości. Optymalizujemy harmonogramy inspekcji dla całych instalacji, dostarczając pełen obraz bezpieczeństwa. Sprawdź, jak nasze badania nieniszczące mogą zabezpieczyć Twoją infrastrukturę przed nieplanowanym przestojem. Zamów kompleksową diagnostykę rurociągów i wyeliminuj niepewność techniczną w swoim zakładzie.

ULTRARENT: Precyzyjne pomiary grubości rur stalowych dla przemysłu

ULTRARENT to lider nowoczesnej diagnostyki technicznej, dysponujący jednym z najlepiej wyposażonych parków maszynowych w kraju. Nasze zaplecze obejmuje pełne spektrum technologii, od klasycznych grubościomierzy UTT po zaawansowane systemy PAUT i TFM. Mobilne laboratoria NDT są przygotowane do natychmiastowego działania w najtrudniejszych warunkach przemysłowych, takich jak strefy zagrożenia wybuchem czy instalacje wysokotemperaturowe. Wykonujemy pomiary grubości rur stalowych, dostarczając precyzyjne wyniki w formie cyfrowych raportów, które bezpośrednio wspierają zarządzanie integralnością aktywów (Asset Integrity Management). Nasze bogate doświadczenie w inspekcjach dla sektora energetyki zawodowej oraz branży Oil & Gas pozwala nam na szybką identyfikację krytycznych punktów instalacji.

Dlaczego warto wybrać ULTRARENT do pomiarów grubości?

Wybór ULTRARENT to inwestycja w bezpieczeństwo i spokój operacyjny. Gwarantujemy najwyższą precyzję pomiarową dzięki rygorystycznej, regularnej kalibracji sprzętu zgodnie z międzynarodowymi standardami. Rozumiemy dynamikę przemysłu, dlatego oferujemy błyskawiczną mobilizację zespołów diagnostycznych na terenie całej Polski. Nasza wartość dodana to nie tylko surowe dane, ale przede wszystkim wsparcie inżynierskie. Pomagamy w interpretacji wyników i ocenie przydatności rurociągów do dalszej eksploatacji pod ciśnieniem, co jest kluczowe dla optymalizacji kosztów utrzymania ruchu i wydłużenia cyklu życia infrastruktury.

Proces realizacji zlecenia krok po kroku

Każde zlecenie realizujemy według ściśle zdefiniowanego procesu technicznego. Rozpoczynamy od precyzyjnego przygotowania powierzchni badawczej, co jest fundamentem wiarygodnego odczytu. Następnie przeprowadzamy kalibrację in situ na wzorcach materiałowych odpowiadających badanej rurze. Wdrażając precyzyjne pomiary grubości ścianek, realizujemy najbardziej wymagające pomiary grubości rur stalowych, co eliminuje ryzyko przeoczenia wżerów korozyjnych. Całość procesu kończy się wydaniem profesjonalnego raportu technicznego, akceptowanego przez jednostki inspekcyjne i dozorowe. Skontaktuj się z ULTRARENT, aby zaplanować profesjonalną inspekcję rurociągów i zminimalizować ryzyko nieplanowanych awarii w swojej firmie.

Zabezpiecz infrastrukturę dzięki precyzyjnej diagnostyce NDT

Nowoczesne podejście do utrzymania ruchu w 2026 roku wymaga przejścia od statystyki do pełnego obrazowania stanu technicznego. Wykorzystanie zaawansowanego mapowania korozji metodą PAUT oraz integracja badań grubości z weryfikacją materiałową PMI to jedyna droga do pełnej kontroli nad integralnością rurociągów. Takie działania nie tylko eliminują ryzyko katastrofalnych awarii, ale realnie optymalizują koszty remontów poprzez precyzyjne wskazywanie obszarów wymagających interwencji. Profesjonalne podejście pozwala na świadome zarządzanie cyklem życia instalacji bez zbędnych nakładów finansowych.

ULTRARENT dostarcza rzetelne dane tam, gdzie standardowe metody zawodzą. Nasze mobilne zespoły diagnostyczne, obecne w całej Polsce, składają się z certyfikowanego personelu NDT poziomów 2 i 3, co gwarantuje najwyższą jakość badań i interpretacji wyników. Wykonujemy profesjonalne pomiary grubości rur stalowych, wspierając liderów branży energetycznej i petrochemicznej w budowaniu bezpiecznego środowiska pracy.

Zamów precyzyjne pomiary grubości rur stalowych w ULTRARENT i zyskaj pewność co do rzeczywistego stanu swoich aktywów technicznych. Profesjonalna diagnostyka to fundament bezawaryjnej eksploatacji każdej nowoczesnej instalacji.

Często Zadawane Pytania (FAQ)

Jakie są najdokładniejsze metody pomiaru grubości rur stalowych?

Najdokładniejszymi metodami są obecnie badania ultradźwiękowe Phased Array (PAUT) oraz technologia TFM (Total Focusing Method). W przeciwieństwie do standardowych grubościomierzy, metody te pozwalają na uzyskanie obrazowania o wysokiej rozdzielczości, co umożliwia wykrycie nawet mikroskopijnych ubytków. Dzięki precyzyjnej kalibracji na wzorcach, błąd pomiarowy zostaje zredukowany do minimum. Takie pomiary grubości rur stalowych stanowią standard w sektorach o najwyższym rygorze bezpieczeństwa, jak energetyka jądrowa czy przemysł chemiczny.

Czy pomiary grubości ścianek rur wymagają wyłączenia instalacji z ruchu?

Większość badań grubości ścianek rur można przeprowadzić in situ, bez przerywania procesów technologicznych i wyłączania instalacji z ruchu. ULTRARENT dysponuje głowicami wysokotemperaturowymi oraz specjalistycznymi środkami sprzęgającymi, które umożliwiają pracę na rurociągach o temperaturze powierzchni sięgającej kilkuset stopni Celsjusza. Pozwala to na ciągły monitoring stanu technicznego przy zachowaniu pełnej wydajności operacyjnej zakładu. Wyłączenie jest konieczne jedynie w rzadkich przypadkach, gdy dostęp do badanej powierzchni wymaga demontażu osłon bezpieczeństwa.

Jak często należy wykonywać ultradźwiękowe pomiary grubości rurociągów?

Częstotliwość inspekcji zależy od medium, warunków pracy oraz kategorii ryzyka określonej w dokumentacji technicznej i normach takich jak PN-EN 10217. Standardowo przeglądy realizuje się w cyklach od 12 do 60 miesięcy, jednak nowoczesne zakłady stosują strategię Risk-Based Inspection (RBI). W tym modelu harmonogram pomiarów grubości rur stalowych dostosowuje się do rzeczywistej szybkości korozji. Regularna diagnostyka pozwala na precyzyjne wyznaczenie daty granicznej bezpiecznej eksploatacji, co zapobiega awariom i optymalizuje budżety.

Jaka jest różnica między pomiarem UTT a mapowaniem korozji PAUT?

Główna różnica tkwi w gęstości danych oraz sposobie ich prezentacji. Klasyczne badanie UTT to pomiar punktowy, który informuje o grubości ścianki jedynie w miejscu przyłożenia głowicy. Mapowanie korozji PAUT tworzy natomiast pełny, cyfrowy obraz powierzchni w formacie C-scan. Pozwala to na wykrycie wżerów korozyjnych znajdujących się pomiędzy punktami siatki pomiarowej UTT. PAUT oferuje 100% pokrycia badanego obszaru, co czyni tę metodę znacznie bezpieczniejszą przy diagnostyce rurociągów o krytycznym znaczeniu.

Czy ULTRARENT wykonuje pomiary grubości rur pod izolacją?

ULTRARENT realizuje diagnostykę korozji podizolacyjnej (CUI) przy wykorzystaniu zaawansowanych metod NDT, takich jak mapowanie korozji PAUT. Najskuteczniejszym podejściem jest wykonanie pomiarów w wyznaczonych oknach inspekcyjnych lub zastosowanie technik radiografii cyfrowej, które pozwalają na weryfikację stanu ścianek bez zdejmowania otuliny. W sytuacjach wymagających pełnej weryfikacji, stosujemy technologie pozwalające na wstępne wytypowanie ognisk degradacji. Takie podejście znacząco redukuje koszty prac izolacyjnych, skupiając uwagę inżynierów na realnie uszkodzonych sekcjach rurociągu przesyłowego.
