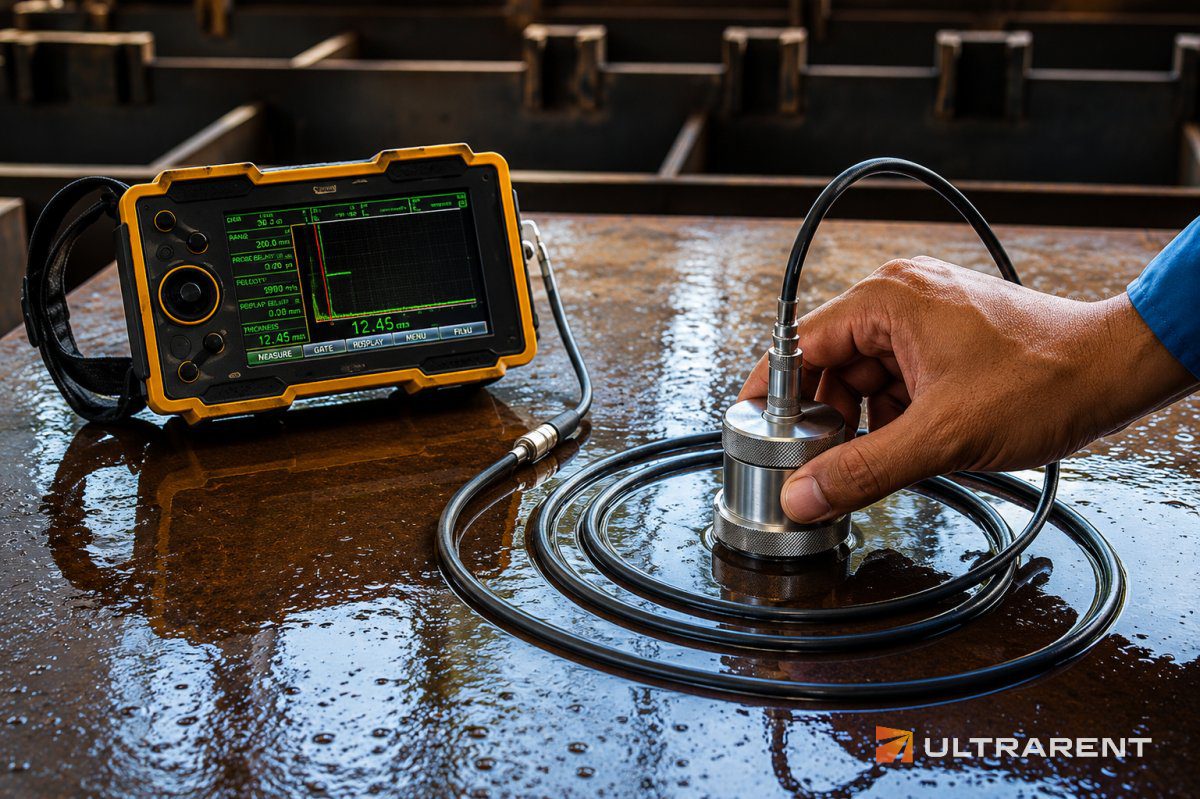

Ultradźwiękowe wykrywanie rozwarstwień: Przewodnik po diagnostyce NDT
Wielu inżynierów zakłada, że standardowe, punktowe pomiary grubości wystarczą do rzetelnej oceny kondycji starych zbiorników, ale to właśnie niewidoczne wady hutnicze najczęściej prowadzą do nagłych awarii. Ryzyko nieplanowanego postoju generuje ogromne straty finansowe, a tradycyjne metody często zawodzą w starciu z korozją podizolacyjną czy rozwarstwieniami. Profesjonalne ultradźwiękowe wykrywanie rozwarstwień pozwala precyzyjnie zdiagnozować stan techniczny materiału bez ingerencji w jego strukturę. Rozumiemy, że w dobie rosnących wymagań produkcyjnych, pewność co do integralności instalacji jest kluczowa dla Twojego biznesu.
Z tego artykułu dowiesz się, jak nowoczesne technologie NDT, takie jak Phased Array (PAUT), identyfikują ukryte defekty i chronią infrastrukturę przed kosztownymi zniszczeniami. Przedstawimy konkretne rozwiązania, które pomogą Ci uzyskać precyzyjną mapę wad i zachować zgodność z aktualizowanymi normami, w tym PN-EN ISO 17640:2026 oraz PN-EN ISO 16809:2026. Dowiesz się także, jak dzięki zaawansowanej diagnostyce skutecznie przedłużyć żywotność instalacji przemysłowych. To merytoryczne zestawienie faktów przygotowane dla liderów, którzy stawiają na bezkompromisową precyzję i bezpieczeństwo operacyjne.
Jak zaplanować profesjonalną inspekcję NDT z ULTRARENT?
Skuteczna inspekcja to proces, który wymaga precyzyjnego planowania logistycznego i merytorycznego. Pierwszym krokiem jest zawsze określenie zakresu badania oraz dobór metody adekwatnej do specyfiki obiektu. O ile standardowe pomiary grubości (UTT) dostarczają danych punktowych, o tyle zaawansowane ultradźwiękowe wykrywanie rozwarstwień metodą PAUT pozwala na stworzenie pełnego obrazu degradacji materiału w czasie rzeczywistym. W ULTRARENT dopasowujemy technologię, w tym PAUT, TOFD czy TFM, do Twoich konkretnych celów biznesowych. Dbamy o optymalizację kosztów i minimalizację czasu trwania prac diagnostycznych.
Kluczowym, często bagatelizowanym etapem jest przygotowanie powierzchni. Aby fala ultradźwiękowa mogła bez zakłóceń wniknąć w głąb stali, konieczne jest usunięcie luźnej korozji, zgorzeliny oraz resztek powłok malarskich, które mogłyby tłumić sygnał. Za samą realizację pomiarów oraz późniejszą analizę danych odpowiada nasz personel posiadający certyfikację stopnia 2 i 3 wg normy ISO 9712. Wysokie kwalifikacje ekspertów pozwalają na bezbłędne odróżnienie sygnałów pochodzących od rzeczywistych wad od zakłóceń strukturalnych materiału. Gwarantuje to, że każda decyzja o dopuszczeniu elementu do dalszej eksploatacji opiera się na twardych, zweryfikowanych danych inżynieryjnych.
Zalety mobilnego laboratorium badań nieniszczących
Czas to w przemyśle najcenniejsza waluta. Nasze mobilne zespoły badawcze są gotowe do działania na terenie całego kraju, co skraca czas oczekiwania na rozpoczęcie inspekcji do niezbędnego minimum. Specjalizujemy się w pracy pod presją czasu, realizując zadania podczas postojów remontowych oraz w sytuacjach awaryjnych. Oferujemy pełną kompleksowość usług: od szybkich weryfikacji grubości ścianek po zaawansowane mapowanie dużych powierzchni metodą Phased Array. Dzięki temu otrzymujesz wsparcie eksperckie dokładnie tam, gdzie znajduje się Twoja infrastruktura, bez zbędnej zwłoki.
Raportowanie i dokumentacja techniczna
Wynikiem naszych prac nie jest tylko suchy zestaw danych, ale czytelna dokumentacja techniczna o wysokiej wartości analitycznej. Dostarczamy precyzyjne mapy wad, które pozwalają Twoim zespołom utrzymania ruchu na punktowe planowanie napraw bez konieczności kosztownej wymiany całych sekcji instalacji. Wszystkie raporty są w pełni zgodne z wymogami jednostek notyfikowanych i aktualnymi przepisami dozoru technicznego. Jeśli chcesz zgłębić wiedzę o innych metodach diagnostycznych, sprawdź nasz artykuł: Badania nieniszczące NDT. Profesjonalna interpretacja wskazań przez ekspertów ULTRARENT to ostatni krok do zapewnienia pełnego bezpieczeństwa procesowego w Twoim zakładzie.
Zapewnij ciągłość produkcji dzięki zaawansowanej diagnostyce
Współczesny przemysł nie wybacza błędów wynikających z ukrytych wad materiałowych. Wybór właściwej ścieżki diagnostycznej to przejście od ryzykownego domniemywania do zarządzania opartego na twardych danych. Profesjonalne ultradźwiękowe wykrywanie rozwarstwień z wykorzystaniem technologii PAUT oraz TFM pozwala uzyskać pełną mapę stanu wewnętrznego materiału. Dzięki temu możliwe jest punktowe planowanie prac remontowych zamiast kosztownej i często zbędnej wymiany całych sekcji instalacji.
ULTRARENT dostarcza konkretne rezultaty wszędzie tam, gdzie liczy się czas i bezkompromisowa jakość. Nasze mobilne ekipy badawcze działają w całej Polsce, wykorzystując najnowocześniejszy sprzęt PAUT/TFM do identyfikacji nawet najmniejszych nieciągłości strukturalnych. Otrzymasz szczegółowe raporty techniczne zgodne z aktualnymi normami bezpieczeństwa, co znacząco ułatwi procesy certyfikacji i odbiorów technicznych. Nie pozwól, aby niewidoczne defekty decydowały o harmonogramie Twojej pracy. Postaw na sprawdzone rozwiązania inżynieryjne i przejmij pełną kontrolę nad stanem swojej infrastruktury.
Skonsultuj badanie rozwarstwień z ekspertami ULTRARENT
Często Zadawane Pytania
Czy ultradźwiękowe wykrywanie rozwarstwień jest możliwe przez powłoki malarskie?
Tak, ultradźwiękowe wykrywanie rozwarstwień jest możliwe przez powłoki malarskie, o ile są one dobrze związane z podłożem i ich grubość nie przekracza 0,5 mm. W przypadku grubych powłok epoksydowych lub luźnej farby wyniki mogą być obarczone błędem tłumienia fali. Stosujemy wtedy specjalistyczne głowice oraz funkcję echo-to-echo, która pozwala na automatyczne odjęcie grubości warstwy ochronnej od wyniku. Gwarantuje to precyzyjną ocenę stanu stali bez konieczności kosztownego piaskowania powierzchni przed badaniem.
Jaka jest minimalna wielkość rozwarstwienia, którą można wykryć metodą PAUT?
Metoda Phased Array pozwala na wykrycie nieciągłości o średnicy zaledwie 2-3 mm, zależnie od zastosowanej częstotliwości głowicy oraz grubości badanego arkusza. Dzięki elektronicznemu ogniskowaniu wiązki, technologia ta oferuje znacznie wyższą czułość niż klasyczne badania UT. W ULTRARENT dobieramy parametry tak, aby zidentyfikować nawet mikrorozwarstwienia, które mogą stać się zarzewiem większych pęknięć. Precyzyjne mapowanie pozwala na dokładne określenie konturów wady, co jest kluczowe przy ocenie ryzyka dalszej eksploatacji instalacji.
Jak odróżnić rozwarstwienie od wtrącenia niemetalicznego podczas badania UT?
Rozróżnienie tych wad opiera się na analizie amplitudy sygnału oraz charakterystyki echa na ekranie defektoskopu. Rozwarstwienie zazwyczaj daje bardzo silne, ostre echo o wysokiej amplitudzie, które całkowicie przesłania echo dna, ponieważ fala odbija się od płaskiej szczeliny. Wtrącenia niemetaliczne często generują sygnały o niższej energii i bardziej rozproszonym kształcie. Eksperci ULTRARENT analizują te parametry w oparciu o normę PN-EN ISO 16811, co pozwala na trafną klasyfikację nieciągłości i uniknięcie błędnych decyzji remontowych.
Czy badania ultradźwiękowe rozwarstwień wymagają wyłączenia instalacji z ruchu?
W większości przypadków badania nie wymagają całkowitego wyłączenia instalacji z ruchu, co pozwala uniknąć kosztownych przestojów produkcyjnych. Diagnostyka może być prowadzona na pracujących zbiornikach i rurociągach, o ile temperatura powierzchni nie przekracza standardowych limitów dla głowic, czyli zazwyczaj 50 stopni Celsjusza. Przy wyższych temperaturach stosujemy specjalistyczne kliny odporne na ciepło oraz dedykowane środki sprzęgające. Takie podejście umożliwia bieżący monitoring integralności infrastruktury bez ingerencji w procesy technologiczne zakładu, zapewniając pełne bezpieczeństwo operacyjne.
Jakie normy regulują ultradźwiękowe wykrywanie rozwarstwień w blachach stalowych?
Głównym dokumentem regulującym te procedury jest norma PN-EN ISO 17640, która określa techniki badania złączy spawanych i materiałów przyległych. W kontekście pomiarów grubości i wykrywania pocienień kluczowa jest norma PN-EN ISO 16809. W 2026 roku wchodzą w życie zaktualizowane wersje tych standardów, które kładą większy nacisk na zaawansowane techniki obrazowania cyfrowego. Wszystkie procedury badawcze realizowane przez ULTRARENT są ściśle dostosowane do aktualnych wymogów prawnych oraz wytycznych Urzędu Dozoru Technicznego w Polsce.
Ile czasu trwa badanie arkusza blachy o powierzchni 10 m2 metodą PAUT?
Wykorzystanie technologii Phased Array pozwala na pełne mapowanie arkusza o powierzchni 10 m2 w czasie od 60 do 90 minut, zależnie od chropowatości powierzchni i gęstości siatki pomiarowej. Jest to wynik nieosiągalny dla klasycznych metod UT, gdzie podobny proces mógłby trwać nawet cały dzień roboczy. Szybkość ta wynika z szerokiego pasma skanowania głowicy PAUT, która w jednym przejściu kontroluje pas materiału o szerokości kilkunastu centymetrów. Skraca to czas pracy mobilnych zespołów ULTRARENT i pozwala na błyskawiczne dostarczenie raportu.
