Ograniczenia badań ultradźwiękowych (UT) w praktyce: dostęp, grubość, konstrukcja złącza i właściwości materiału

W świecie zaawansowanych badań nieniszczących techniki te stanowią kluczowe narzędzie pomiarowe. Przede wszystkim pozwalają one na szybkie wykrywanie groźnych defektów. Co ważne, robimy to bez Badanie ultradźwiękowe to jedna z najbardziej uniwersalnych i najskuteczniejszych metod NDT, jednak – jak każda fizyczna metoda diagnostyczna – ma swoje realne granice. W inżynierii materiałowej dogłębna znajomość tych barier jest równie ważna co zrozumienie samej zasady działania defektoskopu. Pozwala to bowiem świadomie dobierać technikę kontroli lub we właściwym momencie sięgnąć po diagnostykę uzupełniającą.

W poniższym artykule omawiamy cztery główne źródła problemów pomiarowych: dostęp do elementu, grubość materiału, konstrukcję złącza spawanego oraz właściwości fizyczne samego metalu.

Ograniczenia wynikające z dostępu do elementu

Podstawowa, ręczna metoda echa ultradźwiękowego bezwzględnie wymaga swobodnego dostępu do przynajmniej jednej powierzchni badanego elementu. W praktyce przemysłowej, na placach budowy i w zakładach produkcyjnych, bywa to jednak mocno utrudnione:

• Izolacja techniczna i grube powłoki – rurociągi oraz zbiorniki pokryte izolacją termiczną czy grubą powłoką antykorozyjną wymuszają jej częściowe usunięcie lub zastosowanie wysoce specjalistycznych technik dostosowanych do pracy przez barierę (np. trybu echo-echo wykorzystywanego przy precyzyjnych pomiarach grubości).

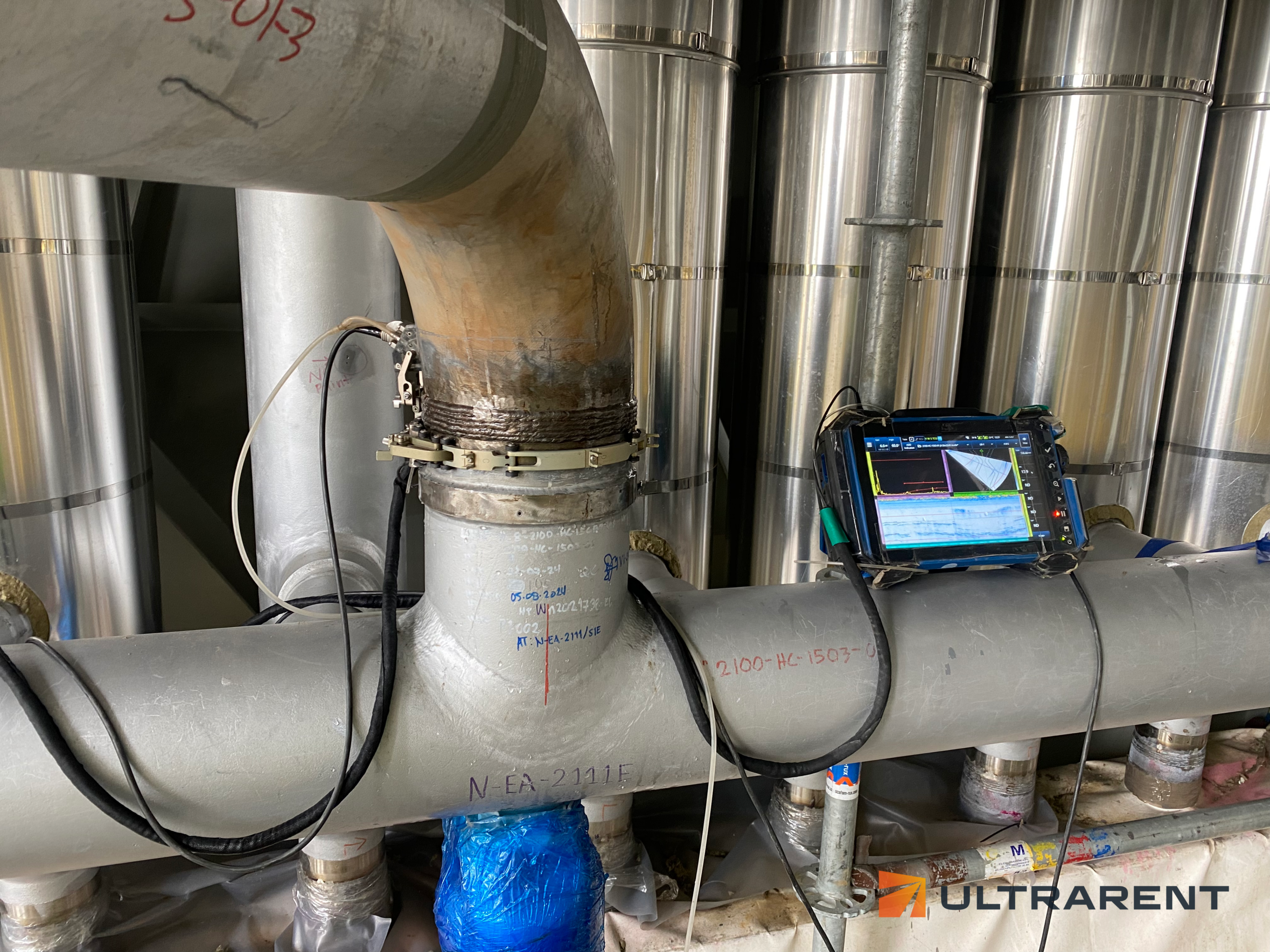

• Przestrzenie zamknięte i skomplikowane węzły – złącza zlokalizowane w ciasnych kanałach instalacyjnych, wnętrzu gęstych konstrukcji czy węzły o złożonej geometrii (jak trójniki i króćce) potrafią fizycznie uniemożliwić swobodne przesuwanie i pozycjonowanie głowicy.
• Inspekcje obiektów w trakcie eksploatacji – badanie „na gorąco” lub pod pełnym ciśnieniem roboczym wymaga dedykowanego, wysoce odpornego sprzętu (np. klinów wysokotemperaturowych, specjalnych sprzęgaczy). Co więcej, nie zawsze jest to technicznie możliwe do wykonania bez przymusowego wyłączenia instalacji z ruchu.
• Dostęp jednostronny – wybrane techniki defektoskopii (np. metoda TOFD w klasycznym układzie pomiarowym) kategorycznie wymagają dostępu z obu stron badanej spoiny. Tam, gdzie z przyczyn konstrukcyjnych jest to niemożliwe, operator musi całkowicie zmienić założenia badawcze.

Ograniczenia wynikające z grubości materiału

Zarówno elementy ekstremalnie cienkie, jak i bardzo masywne stawiają przed badaniem UT zupełnie inne wyzwania z zakresu fizyki fal:

Materiały grubościenne i odlewy – im dłuższą drogę musi pokonać fala, tym bardziej ulega ona fizycznemu tłumieniu. Wiązka ulega rozproszeniu (beam spread), co bezpośrednio obniża rozdzielczość pomiaru i utrudnia zlokalizowanie drobnych wskazań na dużych głębokościach. Wymusza to na inżynierze zastosowanie głowic o niższej częstotliwości (niestety kosztem rozdzielczości) lub użycie wysoce zaawansowanych technik takich jak PAUT czy TFM, które znacznie skuteczniej radzą sobie z dużymi grubościami.

Materiały cienkościenne – w bezpośrednim sąsiedztwie powierzchni głowicy formuje się tzw. strefa martwa. W tym obszarze echo odbite od ewentualnej nieciągłości nakłada się na silny impuls początkowy z nadajnika, przez co nie da się ich jednoznacznie odróżnić. W przypadku bardzo cienkich blach odległość ta potrafi stanowić znaczną część całkowitej grubości ścianki, drastycznie ograniczając wykrywalność tuż pod powierzchnią sprzężenia.

Ograniczenia wynikające z konstrukcji złącza spawanego

Sama geometria spoiny bezpośrednio determinuje skuteczność propagacji fal ultradźwiękowych:

• Geometria nadlewu lica spoiny – nierówna, niezeszlifowana wcześniej powierzchnia lica spoiny utrudnia lub uniemożliwia stabilne sprzężenie akustyczne. Może to silnie zniekształcać obraz diagnostyczny podczas badania w bezpośrednim sąsiedztwie złącza.
• Złącza pachwinowe i kątowe – z uwagi na bardzo trudną geometrię i silnie ograniczony dostęp dla przetwornika, audyt spoin pachwinowych jest technologicznie dużo trudniejszy niż weryfikacja złączy doczołowych. Zazwyczaj wymaga nietypowego pozycjonowania głowicy lub wdrożenia metod wspomagających (np. MT/PT).
• Wpływ podkładek i grzbietników – elementy pomocnicze pozostawione celowo w złączu generują podczas badania dodatkowe, nieistotne z punktu widzenia defektów odbicia (tzw. wskazania geometryczne). Doświadczony diagnosta musi umieć odróżnić je od realnych niezgodności spawalniczych.MD+ 1
• Spoiny materiałów różnoimiennych – konstrukcje łączące różne gatunki metalu (np. klasyczną stal węglową z nierdzewną), bardzo często wykonywane z wykorzystaniem warstwy buforowej, wywołują silne załamania i rozproszenia wiązki na fizycznej granicy materiałów o różnej prędkości propagacji akustycznej.

Ograniczenia materiałowe (tłumienie i anizotropia)

Właściwości metalurgiczne sprawiają, że nie każdy materiał „współpracuje” z falami ultradźwiękowymi w ten sam sposób:

• Materiały o silnym tłumieniu (np. żeliwo) – żeliwo szare, potężne odlewy oraz większość tworzyw sztucznych charakteryzują się specyficzną, dużą i nierównomierną wielkością ziarna krystalicznego. Struktura ta bezlitośnie rozprasza i tłumi wiązkę akustyczną znacznie mocniej niż ma to miejsce w stali walcowanej czy kutej. Skutkuje to drastycznym ograniczeniem zasięgu audytu, wymuszając obniżenie częstotliwości pracy kosztem czułości na drobne wskazania.
• Stal o strukturze austenitycznej – stanowi jedno z największych wyzwań inżynieryjnych w klasycznym badaniu UT. Gruboziarnista, anizotropowa mikrostruktura spoiny austenitycznej (formująca się naturalnie podczas procesu jej krzepnięcia) generuje niezwykle silne rozpraszanie i nieprzewidywalne skręcanie wiązki fali poprzecznej. Bardzo utrudnia to, a niekiedy uniemożliwia jednoznaczną interpretację wskazań przy użyciu standardowej aparatury. Technologicznym remedium jest tu wdrożenie specjalistycznych głowic pracujących na fali podłużnej (np. układ podwójny TRL).
• Brak jednorodności strukturalnej – materiały wielowarstwowe oraz kompozyty wymagają od operatora indywidualnego, bardzo ostrożnego doboru nastaw, ponieważ standardowe zjawiska i algorytmy dotyczące prędkości fali zazwyczaj nie mają w nich zastosowania.

Przemysłowe sposoby na minimalizację ograniczeń

Fizyczne bariery nie oznaczają niemożliwości przeprowadzenia rzetelnego audytu. W profesjonalnym przemyśle niweluje się ich wpływ poprzez idealne dopasowanie procedur i sprzętu.

Zaawansowana technologia PAUT, za sprawą elektronicznego sterowania wiązką, radzi sobie ze skomplikowaną geometrią i potężnymi grubościami znacznie wydajniej niż klasyczny defektoskop. W przypadku silnie tłumiących metali gruboziarnistych, inżynierowie używają głowic o niższych częstotliwościach i dużych przetwornikach piezoelektrycznych, a dla opornej stali austenitycznej – głowic dedykowanych na falę podłużną.

Podsumowanie

Wszelkie ograniczenia metody ultradźwiękowej można sprowadzić do czterech płaszczyzn: możliwości dostępu do obiektu, grubości ścianki, konstrukcji samego złącza oraz właściwości mikrostrukturalnych materiału. Szczególnym wyzwaniem pozostają tu materiały silnie tłumiące oraz anizotropowa stal austenityczna. Największą siłą nowoczesnego laboratorium nie jest ignorowanie tych barier, lecz ich świadomość – pozwalająca w porę zmodyfikować technikę badania lub zmienić metodę badawczą.
