Badania rurociągów pod izolacją: Przewodnik po diagnostyce CUI

Czy całkowity demontaż izolacji rurociągów w celu sprawdzenia ich stanu technicznego to wciąż jedyna droga dla Twojego zakładu? Zapewne mierzysz się z wysokimi kosztami logistycznymi oraz ryzykiem nagłych awarii spowodowanych niewidoczną korozją CUI, która pod warstwą ochronną postępuje w sposób niekontrolowany. Wyzwanie polega na precyzyjnym określeniu ubytku ścianki tam, gdzie wzrok nie sięga, przy jednoczesnym zachowaniu ciągłości pracy instalacji i spełnieniu restrykcyjnych wymogów dozoru technicznego.

Poznaj najskuteczniejsze metody wykrywania korozji pod izolacją, które pozwalają na precyzyjne badania rurociągów pod izolacją bez kosztownego demontażu całej infrastruktury. W tym przewodniku przeanalizujemy zaawansowane technologie NDT oraz strategie inspekcyjne zgodne z normami obowiązującymi w 2026 roku. Dowiesz się, jak optymalizować koszty diagnostyki, wykorzystując synergię nowoczesnych narzędzi ultradźwiękowych i radiograficznych, co zapewni Twojej firmie pełne bezpieczeństwo operacyjne oraz całkowitą zgodność z aktualnymi przepisami prawa przemysłowego.

Mechanizm i skutki korozji pod izolacją (CUI) w instalacjach rurociągowych

Korozja pod izolacją (CUI) to jedna z najbardziej podstępnych form degradacji materiałowej w nowoczesnym przemyśle. Jest to proces elektrochemiczny zachodzący na zewnętrznej powierzchni metalu ukrytego pod warstwą termoizolacji. W tym układzie izolacja, zamiast pełnić wyłącznie funkcję ochronną, staje się pułapką dla wilgoci, chlorków i siarczków. Czynniki te, odcięte od możliwości swobodnego odparowania, reagują bezpośrednio ze ścianką rury. Prowadzi to do powstawania głębokich wżerów, które osłabiają strukturę nośną instalacji.

Kluczowym parametrem sprzyjającym CUI jest temperatura. Największą dynamikę wzrostu korozji obserwuje się w zakresie od -4°C do 175°C, przy czym przedział od 60 do 120°C uznaje się za krytyczny. W tych warunkach wilgoć uwięziona w materiale izolacyjnym nieustannie oddziałuje na stal, przyspieszając procesy korozyjne nawet dwudziestokrotnie w porównaniu do rur nieizolowanych. Skutki zaniedbań są drastyczne. Niekontrolowane wycieki generują nie tylko straty surowcowe i przestoje produkcyjne, ale niosą ze sobą ryzyko skażenia środowiska oraz poważnych wypadków przy pracy.

Główne czynniki ryzyka: Od wilgoci po błędy montażowe

Nieszczelność płaszczy ochronnych to najczęstsza przyczyna degradacji. Nawet mikropęknięcia w poszyciu aluminiowym lub uszkodzone uszczelnienia pozwalają wodzie opadowej na penetrację warstw wewnętrznych. Sytuację pogarszają cykle nagrzewania i chłodzenia. Prowadzą one do kondensacji pary wodnej bezpośrednio pod otuliną. Woda, podlegając prawom grawitacji, gromadzi się w najniższych punktach instalacji, tworząc ogniska korozji w miejscach najtrudniej dostępnych.

Miejsca o podwyższonym ryzyku, które wymagają szczególnej uwagi, to:

• Kolana i łuki rurociągów, gdzie często dochodzi do rozszczelnienia płaszcza.
• Podpory i zawieszenia, stanowiące naturalne mostki termiczne i drogi penetracji wody.
• Zawory i kołnierze, gdzie skomplikowana geometria utrudnia idealne dopasowanie izolacji.

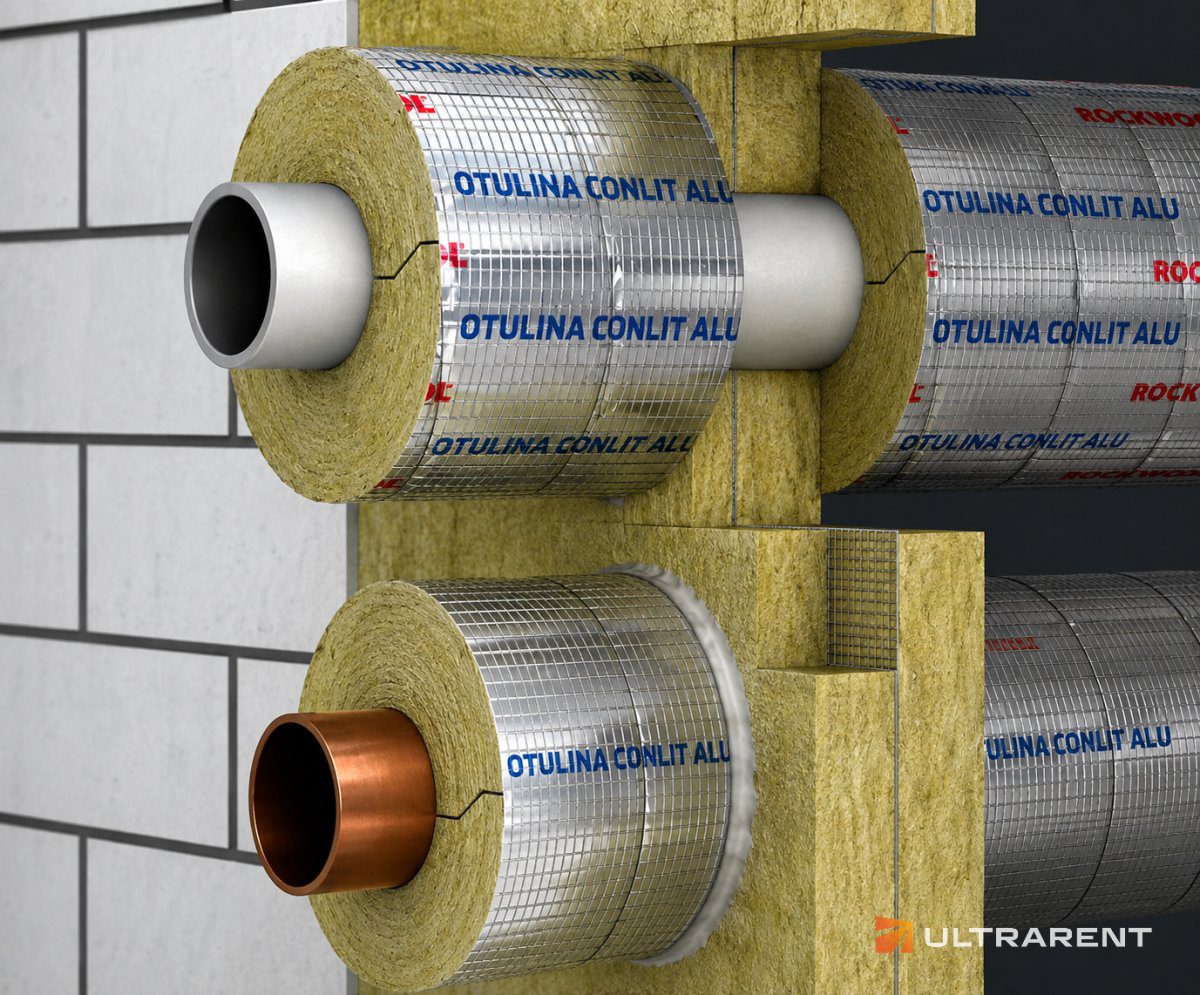

• Przejścia rur przez ściany i stropy.

Wyzwania diagnostyczne: Problem niewidocznej degradacji

Tradycyjne podejście do inspekcji opiera się na metodzie wizualnej (VT), która w przypadku CUI jest całkowicie nieskuteczna. Operator widzi jedynie nienaruszony płaszcz zewnętrzny, podczas gdy pod nim może dochodzić do krytycznego ubytku ścianki. Do niedawna jedynym rozwiązaniem był kosztowny demontaż izolacji. Generuje to ogromne wydatki logistyczne, często wielokrotnie przewyższające koszt samej naprawy metalu.

Współczesne zarządzanie integralnością aktywów wymaga zmiany paradygmatu. Profesjonalne badania rurociągów pod izolacją pozwalają na wykrycie wady bez niszczenia infrastruktury ochronnej. Wczesna detekcja to jedyny sposób na uniknięcie awarii katastroficznych i spełnienie rygorystycznych wymogów bezpieczeństwa przemysłowego obowiązujących w 2026 roku. Precyzyjna diagnostyka pozwala przejść od kosztownego reagowania na awarie do planowej, zoptymalizowanej konserwacji opartej na rzeczywistym stanie technicznym.

Zaawansowane metody NDT w wykrywaniu CUI: LRUT vs. PAUT

Skuteczna diagnostyka korozji pod izolacją wymaga odejścia od metod inwazyjnych na rzecz technologii nieniszczących. Dzisiejsze standardy bezpieczeństwa, w tym wytyczne OSHA dotyczące zarządzania integralnością, kładą nacisk na systematyczne kontrole bez niszczenia powłok ochronnych. Wybór odpowiedniej technologii NDT zależy od skali instalacji i oczekiwanej precyzji wyników. Obecnie profesjonalne badania rurociągów pod izolacją opierają się na dwóch filarach: szybkim screeningu LRUT oraz szczegółowym mapowaniu PAUT.

Guided Wave Testing (LRUT): Szybki screening dużych odcinków

Metoda fal prowadzonych (LRUT) to rozwiązanie pierwszego wyboru przy inspekcji długich, prostych odcinków rurociągów. Pozwala na zbadanie kilkudziesięciu metrów rury z jednej pozycji czujników, bez konieczności demontażu izolacji na całym dystansie. System wysyła fale ultradźwiękowe o niskiej częstotliwości, które rozchodzą się wzdłuż ścianki. Jakie są ograniczenia? LRUT wykrywa procentową zmianę przekroju poprzecznego, ale nie poda dokładnej głębokości pojedynczego wżeru. To narzędzie idealne do błyskawicznego typowania obszarów podejrzanych, które wymagają dalszej, punktowej weryfikacji.

Mapowanie korozji PAUT: Precyzja w punktach krytycznych

Tam, gdzie screening LRUT wskazuje anomalie, wkracza technologia Phased Array. Profesjonalne badania rurociągów pod izolacją z wykorzystaniem PAUT pozwalają na stworzenie cyfrowej mapy grubości ścianek, znanej jako C-scan. Dzięki temu możliwe jest wykrywanie korozji wżerowej z rozdzielczością milimetrową. Najnowocześniejsze systemy korzystają z algorytmu TFM (Total Focusing Method). Zapewnia on doskonałą ostrość obrazu w całej objętości materiału, co jest kluczowe przy ocenie głębokości wżerów ukrytych pod pozostałościami otuliny. Warto przy tym pamiętać, że technologia Phased Array sprawdza się równie skutecznie w wykrywaniu innych ukrytych wad materiałowych — więcej na ten temat znajdziesz w przewodniku poświęconym ultradźwiękowemu wykrywaniu rozwarstwień w diagnostyce NDT.

Porównując obie metody, widać wyraźny podział ról. LRUT oferuje ogromny zasięg i szybkość kosztem rozdzielczości. PAUT zapewnia najwyższą wiarygodność wyników i precyzyjną morfologię wad, ale wymaga bezpośredniego dostępu do badanej powierzchni przez niewielkie okienka inspekcyjne. Optymalna strategia na rok 2026 zakłada model hybrydowy: LRUT lokalizuje problem, a PAUT go precyzyjnie wymiaruje. Jeśli Twoja instalacja wymaga rzetelnej oceny stanu technicznego, sprawdź zaawansowane mapowanie korozji realizowane przez naszych inżynierów.

Strategia inspekcji CUI: Jak badać rurociągi bez usuwania izolacji?

Wdrożenie skutecznej strategii diagnostycznej w 2026 roku wymaga odejścia od reaktywnego usuwania izolacji na rzecz predykcyjnego zarządzania integralnością. Optymalny model inspekcji łączy zaawansowane analizy ryzyka z technikami przesiewowymi. To podejście pozwala na precyzyjne typowanie obszarów zagrożonych, co drastycznie obniża koszty logistyczne. Profesjonalne badania rurociągów pod izolacją powinny być prowadzone zgodnie z rygorystycznymi standardami jakości. Warto tu przywołać federalne wymogi kontroli korozji, które stanowią międzynarodowy punkt odniesienia dla programów mechanicznej integralności, kładąc szczególny nacisk na monitoring rur pod izolacją termiczną.

Kluczowym elementem strategii jest wykorzystanie okienek inspekcyjnych. Stanowią one kompromis między pełnym dostępem a ochroną infrastruktury. Zamiast demontażu całych sekcji, inżynierowie przygotowują punktowe otwory w płaszczu ochronnym, umożliwiając wprowadzenie głowic mapujących. Cały proces kończy się stworzeniem cyfrowej mapy stanu technicznego, która integruje wyniki z różnych metod NDT w jednym raporcie diagnostycznym.

Krok 1: Typowanie obszarów krytycznych i screening

Proces rozpoczyna się od analizy danych historycznych i parametrów procesowych. Identyfikujemy odcinki pracujące w krytycznych zakresach temperatur oraz miejsca narażone na penetrację wilgoci, takie jak podpory czy zawory. Następnie stosujemy screening metodą fal prowadzonych (LRUT). Pozwala to na błyskawiczne przeskanowanie dziesiątek metrów instalacji z jednego punktu dostępowego. Mobilne zespoły NDT są w stanie w krótkim czasie zawęzić obszar poszukiwań do kilku newralgicznych punktów, co minimalizuje ingerencję w izolację.

Krok 2: Precyzyjne mapowanie i ocena ubytków

W miejscach wskazanych przez screening wykonujemy szczegółowe mapowanie korozji PAUT. Technologia ta pozwala na wizualizację ubytków w formie czytelnych przekrojów C-scan. Dla zapewnienia najwyższej wiarygodności, wyniki kalibrujemy za pomocą punktowych pomiarów grubości ścianek metodą UTT. Dysponując tak precyzyjnymi danymi, inżynierowie mogą obliczyć rzeczywiste dopuszczalne ciśnienie robocze rurociągu. Taka dokumentacja jest niezbędna do zapewnienia ciągłości pracy i zgodności z normami dozoru technicznego. Jeśli Twoja instalacja wymaga rzetelnej weryfikacji, zamów profesjonalne badania NDT rurociągów realizowane przez ekspertów.

Zarządzanie integralnością rurociągów z ULTRARENT: Od detekcji do prewencji

Skuteczna walka z korozją pod izolacją wymaga partnera, który łączy inżynieryjną precyzję z nowoczesnym parkiem maszynowym. ULTRARENT dostarcza rozwiązania wykraczające poza standardowe protokoły NDT. Naszym fundamentem jest mapowanie korozji PAUT, które pozwala na precyzyjne wymiarowanie ubytków bez konieczności kosztownego wstrzymywania procesów technologicznych. Profesjonalne badania rurociągów pod izolacją realizowane przez nasze zespoły to gwarancja rzetelności danych, które stają się podstawą do podejmowania kluczowych decyzji remontowych.

Siła naszej diagnostyki tkwi w synergii metod. Nie ograniczamy się do jednej technologii. Łączymy mapowanie PAUT z badaniami TOFD oraz radiografią cyfrową (DR/CR), co pozwala na pełną weryfikację stanu technicznego zarówno ścianek, jak i spoin. Nasze mobilne laboratoria NDT operują na terenie całego kraju. Gwarantujemy szybki czas reakcji, co jest kluczowe w sytuacjach awaryjnych oraz podczas krótkich okien remontowych w rafineriach czy elektrowniach.

Zaawansowana diagnostyka dla przemysłu i energetyki

Dostosowujemy zestaw narzędzi do specyfiki danej instalacji. W przypadku rurociągów przesyłowych o skomplikowanej geometrii stosujemy technologię TFM (Total Focusing Method). Zapewnia ona najwyższą dostępną rozdzielczość obrazowania, co jest niezbędne przy analizie głębokich, punktowych wżerów. Wszystkie realizowane przez nas badania rurociągów pod izolacją są zgodne z aktualną normą PN-EN ISO 5577:2026-04. Nasi eksperci nie tylko dostarczają surowe dane, ale wspierają klientów w ich interpretacji, dbając o pełną zgodność z wymogami Urzędu Dozoru Technicznego.

Twoje korzyści: Bezpieczeństwo i optymalizacja kosztów

Wybór ULTRARENT to wymierne oszczędności dla budżetu utrzymania ruchu. Dzięki celowanemu mapowaniu przez okienka inspekcyjne, demontaż izolacji ograniczasz do absolutnego minimum. Redukuje to koszty logistyczne i czas trwania prac przygotowawczych. Najważniejsze korzyści to:

• Eliminacja nagłych awarii dzięki wczesnemu wykrywaniu ognisk CUI.
• Zapewnienie ciągłości pracy instalacji bez konieczności jej odstawiania.
• Dokumentacja techniczna wysokiej jakości, ułatwiająca planowanie przyszłych inwestycji.
• Pewność prawna dzięki badaniom realizowanym przez certyfikowany personel NDT.

Budujemy długofalowe strategie utrzymania ruchu oparte na twardych danych. Nasze podejście pozwala przejść od kosztownego gaszenia pożarów do nowoczesnej, prewencyjnej kontroli aktywów przemysłowych. Skontaktuj się z naszym doradcą, aby dobrać optymalny pakiet diagnostyczny dla Twojej infrastruktury.

Zapewnij ciągłość pracy instalacji dzięki nowoczesnej diagnostyce

Skuteczne zarządzanie integralnością rurociągów w 2026 roku nie musi oznaczać paraliżu zakładu ani rujnowania budżetu na demontaż izolacji. Kluczem do sukcesu jest przejście od działań reaktywnych do precyzyjnej, opartej na twardych danych strategii NDT. Hybrydowe podejście łączące szybki screening z zaawansowanym mapowaniem korozji pozwala na wykrycie zagrożeń tam, gdzie tradycyjna inspekcja wizualna jest bezużyteczna. Dzięki temu zyskujesz pewność techniczną i pełną zgodność z najnowszymi normami bezpieczeństwa przemysłowego.

Profesjonalne badania rurociągów pod izolacją wymagają partnera dysponującego najnowocześniejszą technologią i mobilnym zapleczem eksperckim. Nasze systemy mapowania PAUT oraz TFM zapewniają milimetrową dokładność pomiarów, co jest niezbędne do rzetelnej oceny ubytków ścianek i planowania remontów. Działamy na terenie całego kraju, dostarczając wyniki w pełni zgodne z normą PN-EN ISO 5577:2026-04 oraz wymogami dozoru technicznego. Nie pozwól, aby niewidoczna korozja stała się przyczyną kosztownej awarii.

Skonsultuj diagnostykę swoich rurociągów z ekspertami ULTRARENT i zoptymalizuj koszty utrzymania ruchu już dziś. Nowoczesna diagnostyka to inwestycja, która gwarantuje spokój i bezkompromisowe bezpieczeństwo Twojej infrastruktury przemysłowej.

Często Zadawane Pytania (FAQ)

Czy możliwe jest badanie rurociągów pod izolacją bez jej zdejmowania?

Tak, nowoczesne techniki NDT pozwalają na skuteczne badania rurociągów pod izolacją bez konieczności jej całkowitego demontażu. Wykorzystuje się do tego metody przesiewowe, takie jak fale prowadzone LRUT, które skanują długie odcinki z jednego punktu, oraz precyzyjne mapowanie PAUT wykonywane przez niewielkie okienka inspekcyjne. Takie podejście drastycznie redukuje koszty logistyczne i czas trwania inspekcji, zapewniając jednocześnie wysoką wiarygodność wyników diagnostycznych przy zachowaniu integralności warstwy ochronnej.

Jaka metoda NDT jest najskuteczniejsza w wykrywaniu korozji pod izolacją?

Najskuteczniejsza jest strategia hybrydowa łącząca screening LRUT z precyzyjnym mapowaniem korozji PAUT. Metoda fal prowadzonych pozwala błyskawicznie wytypować obszary podejrzane na dużych dystansach. Następnie technologia Phased Array, szczególnie z algorytmem TFM, umożliwia dokładne zwymiarowanie ubytków ścianki z milimetrową precyzją. Wybór konkretnej techniki zależy od geometrii rurociągu, rodzaju izolacji oraz oczekiwanego poziomu szczegółowości danych niezbędnych do oceny stanu technicznego przez dozór techniczny.

Czym różni się metoda LRUT od mapowania korozji PAUT?

Podstawowa różnica tkwi w zasięgu i rozdzielczości badania. Metoda LRUT (Long Range Ultrasonic Testing) służy do szybkiego przeglądu kilkudziesięciu metrów rury z jednego miejsca, wykrywając procentowe zmiany przekroju poprzecznego. Mapowanie korozji PAUT to z kolei badanie wysokiej rozdzielczości, które tworzy cyfrową mapę grubości ścianki (C-scan) w konkretnym punkcie. LRUT wskazuje, gdzie może być problem, natomiast PAUT precyzyjnie określa głębokość i charakter wżerów korozyjnych.

Jakie rurociągi są najbardziej narażone na wystąpienie korozji CUI?

Największe ryzyko dotyczy instalacji pracujących w zakresie temperatur od -4°C do 175°C, ze szczególnym uwzględnieniem przedziału 60–120°C. Korozja CUI najszybciej rozwija się na rurociągach podlegających cyklom nagrzewania i chłodzenia, co sprzyja kondensacji wilgoci pod izolacją. Szczególną uwagę należy zwrócić na punkty krytyczne: podpory, kołnierze, zawory oraz miejsca, gdzie płaszcz ochronny uległ uszkodzeniu mechanicznemu, umożliwiając penetrację wody opadowej do wnętrza otuliny termoizolacyjnej.

Czy badania rurociągów pod izolacją wymagają wyłączenia instalacji z ruchu?

Profesjonalne badania rurociągów pod izolacją zazwyczaj nie wymagają wstrzymywania procesów technologicznych ani odstawiania instalacji. Większość zaawansowanych metod NDT, takich jak PAUT czy radiografia cyfrowa, może być bezpiecznie realizowana na rurociągach będących w pełnej eksploatacji. Pozwala to na uniknięcie kosztownych przestojów produkcyjnych i umożliwia prowadzenie diagnostyki w rzeczywistych warunkach pracy, co jest kluczowe dla poprawnej interpretacji mechanizmów degradacji i planowania działań prewencyjnych.

Jak często należy przeprowadzać inspekcję rurociągów pod kątem CUI?

Częstotliwość inspekcji powinna wynikać z profesjonalnej analizy ryzyka (RBI) oraz specyfiki środowiska pracy. Standardowo zaleca się przeglądy w cyklach od 5 do 10 lat, jednak dla odcinków krytycznych o wysokiej temperaturze pracy lub w agresywnym otoczeniu przemysłowym kontrole powinny być częstsze. Kluczowe jest monitorowanie stanu płaszcza ochronnego i szybka reakcja na wszelkie rozszczelnienia, które mogą drastycznie przyspieszyć procesy korozyjne zachodzące pod warstwą termoizolacji.
