Wykrywanie korozji wżerowej: Przewodnik po nowoczesnych metodach diagnostyki NDT 2026

Niewielki punkt na powierzchni stali może maskować głęboką kawernę, która w każdej chwili grozi katastrofalnym rozszczelnieniem instalacji. To największe zagrożenie w nowoczesnym zakładzie: proces postępuje skrycie pod warstwą pasywną, czyniąc klasyczną inspekcję wizualną całkowicie bezużyteczną. Zgadzasz się zapewne, że w dobie rygorystycznych norm 2026, takich jak nowe standardy ISO 32543, margines błędu w diagnostyce po prostu nie istnieje. Ryzyko nagłego wycieku i gigantyczne koszty nieplanowanych przestojów wymagają przejścia od reaktywnej naprawy do precyzyjnej prewencji. Skuteczne wykrywanie korozji wżerowej to dzisiaj fundament zachowania integralności mechanicznej infrastruktury przemysłowej.

W tym artykule dowiesz się, jak skutecznie lokalizować i monitorować te niewidoczne ubytki, by całkowicie wyeliminować ryzyko perforacji krytycznych elementów. Pokażemy Ci, jak uzyskać precyzyjną mapę korozji przy użyciu najbardziej zaawansowanych metod diagnostyki NDT dostępnych na rynku. Przeanalizujemy potencjał metod PAUT, TFM oraz TOFD, które pozwalają na wolumetryczne obrazowanie uszkodzeń z najwyższą inżynieryjną dokładnością. Zobaczysz, jak nowoczesne podejście do diagnostyki przekłada się na realną optymalizację kosztów remontów i gwarantuje bezpieczeństwo procesowe Twojego przedsiębiorstwa bez zbędnych kompromisów.

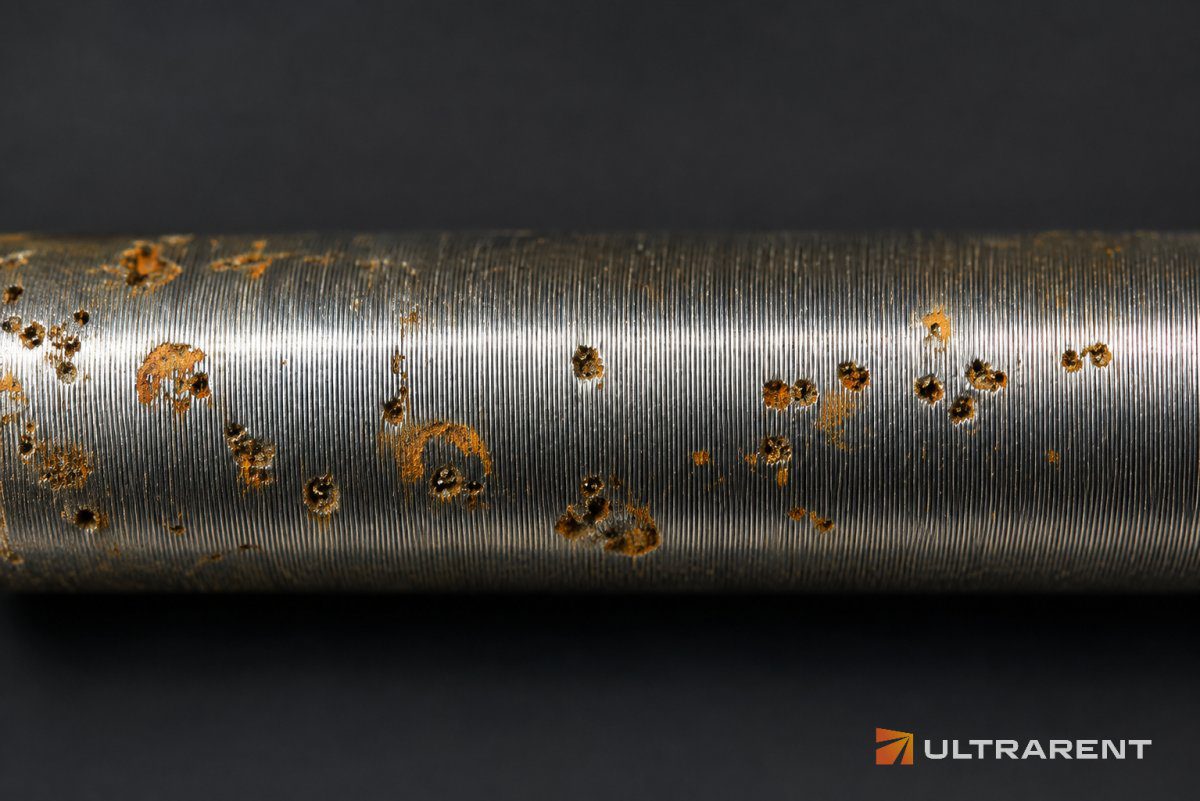

Czym jest korozja wżerowa i dlaczego stanowi krytyczne zagrożenie?

Korozja wżerowa to ekstremalnie groźna, zlokalizowana forma niszczenia materiału. W przeciwieństwie do korozji ogólnej, nie powoduje ona równomiernego pocienienia ścianek elementu. Zjawisko to polega na powstawaniu głębokich, punktowych ubytków o bardzo małej średnicy wejściowej. korozja wżerowa jest często określana mianem „cichego zabójcy” instalacji przemysłowych. Ubytki rozwijają się w głąb materiału, podczas gdy powierzchnia zewnętrzna pozostaje niemal nienaruszona. Wizualna kontrola tu zawodzi. To sprawia, że tradycyjne wykrywanie korozji wżerowej za pomocą samej inspekcji wizualnej jest praktycznie niemożliwe.

Mechanizm niszczenia opiera się na lokalnym przebiciu warstwy pasywnej chroniącej metal. Najczęściej odpowiadają za to agresywne jony halogenkowe, głównie chlorki. W miejscu uszkodzenia powstaje ogniwo galwaniczne. Mała anoda, czyli dno wżeru, oraz ogromna katoda, którą jest reszta powierzchni, generują gwałtowny przepływ prądu korozyjnego. Efektem jest szybka perforacja ścianki. Proces ten może nastąpić w ciągu zaledwie kilku tygodni od zainicjowania. Skutkuje to nagłą utratą szczelności bez wcześniejszych sygnałów ostrzegawczych.

Materiały najbardziej podatne na wżery

Nie każdy metal reaguje tak samo. Największe ryzyko dotyczy stopów, które swoją odporność opierają na cienkiej warstwie tlenków. Do tej grupy należą przede wszystkim:

• Stale nierdzewne i austenityczne: szczególnie wrażliwe w środowiskach zasolonych i przy kontakcie z wodą morską.
• Stopy aluminium i niklu: powszechnie stosowane w wymiennikach ciepła i instalacjach petrochemicznych.

Szybkość degradacji zależy bezpośrednio od składu chemicznego medium. Wyższa temperatura i obecność utleniaczy drastycznie przyspieszają wzrost ubytków. Monitoring staje się wtedy kluczowym elementem utrzymania ruchu.

Ekonomiczne skutki zignorowania problemu

Ignorowanie ryzyka to prosta droga do katastrofy biznesowej. Nagła perforacja rurociągu w zakładzie petrochemicznym oznacza natychmiastowe zatrzymanie produkcji. Koszty jednej godziny przestoju mogą sięgać setek tysięcy złotych. Dochodzą do tego aspekty ekologiczne. Wyciek substancji niebezpiecznych skutkuje dotkliwymi karami regulacyjnymi i utratą reputacji firmy. Dlatego nowoczesne badania nieniszczące należy traktować jako inwestycję w ciągłość biznesową, a nie tylko koszt operacyjny. Profesjonalne wykrywanie korozji wżerowej pozwala na planowanie remontów w oparciu o faktyczny stan techniczny, co eliminuje ryzyko nieprzewidzianych awarii.

Metody wykrywania korozji wżerowej: Przegląd technologii NDT

Tradycyjne podejście do inspekcji często zawodzi w starciu z lokalnymi ubytkami. Standardowe ultradźwiękowe pomiary grubości (UTT) opierają się na punktowej weryfikacji ścianki. To podejście obarczone jest ogromnym ryzykiem pominięcia małych, ale głębokich wżerów znajdujących się zaledwie centymetr obok miejsca przyłożenia głowicy. Skuteczne wykrywanie korozji wżerowej wymaga przejścia na metody wolumetryczne, które obrazują cały przekrój materiału, a nie tylko wybrane punkty. Pozwala to na pełną kontrolę obszarów krytycznych bez zgadywania, co dzieje się pod powierzchnią.

Radiografia cyfrowa (DR/CR) stanowi skuteczną alternatywę w diagnostyce rurociągów, szczególnie tych o mniejszych średnicach lub pracujących w izolacji. Pozwala ona na szybką identyfikację zmian bez konieczności demontażu osłon termicznych. Jednak to zaawansowane metody ultradźwiękowe oferują najwyższą precyzję w ocenie rzeczywistej głębokości ubytków. Jest to parametr kluczowy dla inżynierów przeprowadzających obliczenia wytrzymałościowe i szacujących pozostały czas bezpiecznej eksploatacji urządzenia.

Mapowanie korozji metodą PAUT

Współczesne standardy 2026 definiuje mapowanie korozji PAUT. Technologia ta wykorzystuje wieloprzetwornikowe głowice, które umożliwiają generowanie cyfrowych obrazów typu C-scan. To nic innego jak precyzyjna, kolorystyczna mapa ubytków, gdzie każdy odcień odpowiada konkretnej grubości pozostałej ścianki. Taka wizualizacja pozwala kadrze zarządzającej na błyskawiczną ocenę skali zagrożenia i precyzyjne wskazanie miejsc wymagających natychmiastowej interwencji, co eliminuje zbędne koszty napraw całych sekcji.

Technologia TFM i TOFD w detekcji wżerów

Dla najbardziej wymagających aplikacji, gdzie liczy się każdy milimetr, stosuje się technologię TFM (Total Focusing Method). Zapewnia ona najwyższą dostępną rozdzielczość obrazowania wad, praktycznie eliminując szumy i artefakty typowe dla starszych systemów. Z kolei metoda TOFD idealnie sprawdza się przy szybkim przeglądzie dużych powierzchni spoin i przyległych stref wpływu ciepła, gdzie często inicjują się procesy korozyjne. Połączenie tych technik daje 100% pewności co do stanu technicznego elementu. Jeśli planujesz przegląd krytycznych zbiorników, warto postawić na zaawansowane badania NDT realizowane przez certyfikowanych ekspertów.

Wybór konkretnej metody zależy od geometrii elementu i dostępności powierzchni badawczej. W rurach o skomplikowanych kształtach radiografia może być niezastąpiona, podczas gdy w płaskich dnach zbiorników bezkonkurencyjne pozostaje mapowanie ultradźwiękowe. Kluczem do sukcesu jest dobór technologii, która zminimalizuje ryzyko błędu ludzkiego i dostarczy twardych danych do analizy.

Jak przeprowadzić skuteczną inspekcję korozyjną? (Krok po kroku)

Skuteczna diagnostyka przemysłowa wymaga ścisłej dyscypliny proceduralnej. Nie ma tu miejsca na improwizację. Każdy błąd na etapie przygotowania może skutkować przeoczeniem krytycznego ubytku. Realizacja rzetelnego badania musi przebiegać według sprawdzonego schematu, który gwarantuje powtarzalność i wiarygodność wyników.

• Etap 1: Analiza dokumentacji. Weryfikujemy historię eksploatacji, skład chemiczny medium oraz parametry pracy instalacji. Pozwala to wytypować strefy o najwyższym prawdopodobieństwie wystąpienia degradacji.
• Etap 2: Wybór techniki. Wykrywanie korozji wżerowej w 2026 roku opiera się na zaawansowanym mapowaniu korozji (CM). Dobieramy aparaturę PAUT lub TFM w zależności od specyfiki materiału.
• Etap 3: Kalibracja. Sprzęt musi zostać skalibrowany na wzorcach schodkowych o parametrach identycznych z badanym elementem. Ustawiamy czułość tak, aby system precyzyjnie reagował na ubytki o znanej głębokości.
• Etap 4: Skanowanie i akwizycja danych. Przeprowadzamy skanowanie zmechanizowane lub ręczne. Gromadzimy pełne dane cyfrowe, co umożliwia późniejszą analizę off-line.
• Etap 5: Raportowanie. Certyfikowany personel NDT (zgodnie z normą PN-EN ISO 9712) interpretuje sygnały i przygotowuje raport z mapą ubytków.

Przygotowanie powierzchni do badań ultradźwiękowych

Jakość sygnału zależy od kontaktu głowicy z materiałem. Powierzchnia musi być wolna od luźnej rdzy, zgorzeliny i zanieczyszczeń mechanicznych. Standardem jest czyszczenie do stopnia czystości Sa 2.5 lub mechaniczne szlifowanie. Stosujemy profesjonalne środki sprzęgające, które eliminują pęcherzyki powietrza. Warto wiedzieć, że nowoczesne systemy mapowania pozwalają na inspekcję przez powłoki malarskie, pod warunkiem ich dobrej adhezji i znajomości prędkości fali w danej warstwie ochronnej.

Interpretacja wyników i ocena ryzyka

Kluczowym wyzwaniem jest odróżnienie korozji wżerowej od wad hutniczych, takich jak rozwarstwienia. Doświadczony diagnosta analizuje morfologię sygnału w obrazach B-scan i C-scan. Głównym celem jest precyzyjne określenie pozostałej grubości ścianki (RBW). Parametr ten stanowi fundament do obliczeń wytrzymałościowych i wyznaczenia bezpiecznych terminów kolejnych inspekcji. Jeśli Twoja infrastruktura wymaga natychmiastowej oceny stanu technicznego, zamów badania nieniszczące NDT realizowane przez nasze mobilne zespoły diagnostyczne.

Wykrywanie korozji wżerowej to proces ciągły. Porównanie wyników z poprzednich lat pozwala na wyznaczenie trendu degradacji. Dzięki temu zarządzanie integralnością mechaniczną staje się przewidywalne, a ryzyko nagłej awarii zostaje zredukowane do minimum.

Zaawansowane mapowanie korozji jako fundament bezpieczeństwa

Nowoczesne zarządzanie majątkiem technicznym wymaga całkowitego odejścia od metod wyrywkowych. Punktowa kontrola grubości ścianek to podejście obarczone zbyt wysokim ryzykiem błędu, szczególnie w przypadku zjawisk o charakterze lokalnym. Pełne obrazowanie wolumetryczne stanowi obecnie jedyną skuteczną barierę przed niekontrolowaną degradacją infrastruktury. Dzięki technologii mapowania korozji (CM), inżynierowie otrzymują kompletny obraz stanu technicznego całej powierzchni, a nie tylko statystyczną próbkę danych. To pozwala na precyzyjne wykrywanie korozji wżerowej nawet w jej najwcześniejszej fazie rozwoju, co jest kluczowe dla zachowania ciągłości procesowej.

Kluczową wartością dodaną nowoczesnej diagnostyki jest archiwizacja danych cyfrowych. Zapisanie pełnych wyników skanowania pozwala na bezpośrednie porównanie map korozyjnych w czasie (Time-to-Time). Taka analiza trendów umożliwia wyliczenie rzeczywistej szybkości korozji i precyzyjne zaplanowanie terminów wymiany elementów. Integracja wyników NDT z systemami zarządzania majątkiem klasy EAM (Enterprise Asset Management) pozwala na automatyzację procesów decyzyjnych. Dane dostarczane przez ULTRARENT stają się fundamentem dla zaawansowanej inżynierii materiałowej, eliminując zgadywanie z procesu budżetowania remontów.

Zalety mapowania korozji metodą PAUT w ULTRARENT

Nasze podejście łączy inżynieryjną precyzję z bezkompromisową wydajnością. Wykorzystujemy zaawansowane systemy mapowania PAUT, które oferują ekstremalnie wysoką prędkość skanowania przy zachowaniu rozdzielczości pozwalającej na identyfikację wżerów o średnicy poniżej jednego milimetra. Mobilne zespoły ULTRARENT są przygotowane do pracy w najtrudniejszych warunkach przemysłowych, od wysokich estakad rurociągowych po ciasne przestrzenie wewnątrz zbiorników. Posiadamy unikalne doświadczenie w mapowaniu den zbiorników magazynowych, gdzie szybkość i dokładność decydują o bezpieczeństwie całego obiektu.

Przyszłość diagnostyki NDT w 2026 roku

Rok 2026 przynosi przełom w automatyzacji inspekcji. Coraz powszechniejsze staje się wykorzystanie zmechanizowanych crawlerów magnetycznych, które eliminują konieczność budowy kosztownych rusztowań. Sztuczna inteligencja (AI) wspiera diagnostów w analizie tysięcy obrazów korozyjnych, błyskawicznie kategoryzując ubytki według stopnia zagrożenia. Najbardziej zaawansowane zakłady budują już cyfrowe bliźniaki (Digital Twins) swoich instalacji. Są one zasilane danymi z mapowania korozji, co pozwala na symulowanie zużycia infrastruktury w czasie rzeczywistym i zapobieganie awariom zanim one wystąpią. Skuteczne wykrywanie korozji wżerowej staje się integralną częścią cyfrowej transformacji przemysłu.

Zainwestuj w bezpieczeństwo oparte na twardych danych diagnostycznych

Skuteczne wykrywanie korozji wżerowej w 2026 roku nie może opierać się na statystyce czy wyrywkowych pomiarach punktowych. Tylko pełne obrazowanie wolumetryczne metodami PAUT i TFM daje gwarancję zlokalizowania niebezpiecznych ubytków, zanim doprowadzą one do kosztownej perforacji ścianki. Przejście na cyfrowe mapowanie korozji to nie tylko wyższy standard bezpieczeństwa procesowego, ale przede wszystkim realna optymalizacja kosztów utrzymania ruchu poprzez precyzyjne planowanie remontów w oparciu o faktyczny stan techniczny.

ULTRARENT dostarcza rozwiązania łączące najwyższą precyzję inżynieryjną z pragmatyzmem biznesowym. Dysponujemy zaawansowaną technologią PAUT/TFM oraz zespołami ekspertów z certyfikacją NDT stopnia 2 i 3, gotowymi do działania w każdych warunkach przemysłowych. Nasza szybka mobilizacja na terenie całej Polski pozwala na błyskawiczną reakcję zarówno w sytuacjach krytycznych, jak i podczas złożonych postojów remontowych.

Nie pozwól, aby niewidoczne procesy korozyjne dyktowały warunki pracy Twojego zakładu. Zabezpiecz swoją infrastrukturę – zamów profesjonalne mapowanie korozji w ULTRARENT. Twoja instalacja zasługuje na diagnostykę, która nie pozostawia miejsca na domysły.

Najczęściej zadawane pytania (FAQ)

Czy korozja wżerowa jest widoczna podczas zwykłego przeglądu wizualnego?

Korozja wżerowa jest zazwyczaj niewidoczna podczas standardowych oględzin zewnętrznych, co czyni ją skrajnie niebezpieczną dla ciągłości produkcji. Produkty utleniania lub nienaruszona warstwa pasywna skutecznie maskują wloty wżerów, które mogą mieć średnicę ułamka milimetra. Dopiero gdy dojdzie do pełnej perforacji i wycieku, problem staje się zauważalny gołym okiem. Dlatego profesjonalne wykrywanie korozji wżerowej musi opierać się na metodach nieniszczących, które pozwalają zajrzeć w głąb struktury materiału bez przerywania pracy instalacji.

Jaka jest różnica między pomiarem grubości UTT a mapowaniem korozji PAUT?

Podstawową różnicą jest stopień pokrycia badanej powierzchni i wiarygodność uzyskanych danych. Tradycyjny pomiar UTT to badanie punktowe, które daje informację o grubości ścianki tylko w miejscu przyłożenia głowicy, co stwarza ryzyko pominięcia wżerów. Mapowanie korozji PAUT wykorzystuje technologię wieloprzetwornikową, tworząc ciągły obraz wolumetryczny całego obszaru. Dzięki temu ryzyko przeoczenia izolowanego ubytku znajdującego się między punktami pomiarowymi zostaje wyeliminowane. PAUT dostarcza czytelną mapę C-scan, niezbędną do rzetelnej oceny stanu technicznego.

Czy można wykryć korozję wżerową pod izolacją termiczną (CUI)?

Tak, wykrywanie korozji wżerowej pod izolacją termiczną jest możliwe, głównie przy użyciu radiografii cyfrowej (DR). Metoda ta pozwala na inspekcję rurociągów bez konieczności kosztownego i czasochłonnego demontażu otuliny izolacyjnej. Promieniowanie przenika przez warstwy izolacji, rzutując obraz ubytków bezpośrednio na detektor cyfrowy. W przypadku wykrycia niepokojących zmian, zaleca się miejscowe zdjęcie izolacji i przeprowadzenie precyzyjnego mapowania ultradźwiękowego PAUT lub TFM w celu dokładnego zwymiarowania głębokości zidentyfikowanych wżerów.

Jakie normy regulują wykrywanie korozji wżerowej w przemyśle?

Diagnostyka korozyjna opiera się na rygorystycznych standardach technicznych, wśród których kluczowa jest norma PN-EN ISO 9712 dotycząca certyfikacji personelu NDT. Procedury badawcze najczęściej bazują na normach serii ISO 16810 i ISO 16811 dla zaawansowanych badań ultradźwiękowych oraz ISO 20769 dla radiografii rurociągów. W zakresie oceny wizualnej i klasyfikacji morfologii wżerów powszechnie stosuje się standard ASTM G46. Przestrzeganie tych regulacji gwarantuje, że wyniki inspekcji są uznawane przez organy dozoru technicznego oraz ubezpieczycieli.

Jak często należy przeprowadzać badania NDT w celu monitorowania wżerów?

Częstotliwość inspekcji zależy od agresywności medium procesowego, rodzaju materiału oraz wyników poprzednich kampanii badawczych. W zakładach o wysokim rygorze bezpieczeństwa stosuje się podejście Risk-Based Inspection (RBI), gdzie interwały są wyznaczane na podstawie wyliczonej szybkości degradacji. Jeśli poprzednie mapowanie wykazało postępujące ubytki, badania należy powtarzać co 12 do 24 miesięcy. Stabilne instalacje mogą być kontrolowane rzadziej, jednak każda zmiana parametrów procesu technologicznego wymaga przeprowadzenia doraźnej weryfikacji stanu technicznego infrastruktury.

Czy metoda PAUT pozwala na dokładne określenie głębokości pojedynczego wżeru?

Metoda PAUT pozwala na bardzo precyzyjne określenie głębokości wżerów z dokładnością do ułamków milimetra. Dzięki obrazowaniu typu B-scan i C-scan diagnosta może dokładnie zmierzyć pozostałą grubość ścianki w najgłębszym punkcie ubytku korozyjnego. Jeszcze wyższą rozdzielczość oferuje technologia TFM, która eliminuje zniekształcenia sygnału i pozwala na idealne odwzorowanie geometrii wady. Tak precyzyjne dane są kluczowe dla inżynierów obliczających wytrzymałość konstrukcji i planujących bezpieczne limity ciśnienia roboczego dla rurociągów i zbiorników.
