Badania nieniszczące konstrukcji stalowych: Kompletna lista i przewodnik

Czy wiesz, że mikroskopijne pęknięcie w spoinie może kosztować Twoją firmę setki tysięcy złotych przestoju, zanim w ogóle zostanie zauważone? Ryzyko awarii strukturalnej to realne zagrożenie, a gąszcz przepisów UDT i norm ISO sprawia, że proces inspekcji wydaje się skomplikowanym wyzwaniem logistycznym. Rozumiemy, że szukasz pewności bez zbędnego wstrzymywania prac na placu budowy lub w zakładzie przemysłowym.

Ten przewodnik na rok 2026 dostarczy Ci konkretnych narzędzi, dzięki którym badania nieniszczące konstrukcji stalowych przestaną być jedynie przykrym obowiązkiem, a staną się strategicznym elementem zarządzania jakością. Dowiesz się, jak skutecznie przygotować się do kontroli oraz które metody gwarantują najwyższą wykrywalność wad przy zachowaniu optymalnych kosztów. Poznasz kluczowe kroki, które zapewnią trwałość Twoich projektów i pełną zgodność z obowiązującymi standardami.

W dalszej części artykułu znajdziesz praktyczną checklistę oraz porównanie zaawansowanych technik diagnostycznych, takich jak PAUT czy TOFD. Pokażemy Ci, jak nowoczesne podejście do inspekcji pozwala wyeliminować zagrożenia i utrzymać tempo realizacji inwestycji bez kompromisów w obszarze bezpieczeństwa.

Dlaczego badania nieniszczące konstrukcji stalowych są kluczowe w 2026 roku?

Współczesna inżynieria materiałowa nie uznaje kompromisów. W 2026 roku badania nieniszczące konstrukcji stalowych to fundament nowoczesnego zarządzania integralnością aktywów (Asset Integrity Management). Definiujemy je jako zaawansowany zespół metod diagnostycznych, które pozwalają na pełną ocenę stanu technicznego obiektu bez naruszania jego struktury użytkowej. To precyzyjne narzędzie analityczne, które wykracza poza zwykłe poszukiwanie pęknięć powierzchniowych, dając wgląd w wewnętrzną spójność komponentów.

Głównym celem każdej profesjonalnej inspekcji jest identyfikacja wad spoin, ognisk korozji oraz wczesnych stadiów zmęczenia materiału w strefach wpływu ciepła. Regularne monitorowanie tych parametrów pozwala na znaczne wydłużenie cyklu życia infrastruktury przemysłowej. Zamiast kosztownych i ryzykownych wymian całych sekcji, inwestorzy mogą decydować się na punktowe naprawy oparte na twardych danych technicznych. Cały proces musi pozostawać w ścisłej zgodności z wytycznymi Urzędu Dozoru Technicznego (UDT) oraz normami Eurokod 3. Takie podejście stanowi jedyną gwarancję pełnego bezpieczeństwa prawnego i technicznego w nowoczesnym przemyśle.

Kiedy należy wykonać badania nieniszczące?

Harmonogram, w którym przeprowadza się badania nieniszczące konstrukcji stalowych, zależy od fazy eksploatacji obiektu. Kluczowe momenty wymagające interwencji to:

• Odbiory techniczne: Precyzyjna weryfikacja jakości wykonania nowych konstrukcji oraz rurociągów przed ich oficjalnym dopuszczeniem do pracy.
• Utrzymanie ruchu: Planowe badania okresowe, które pozwalają na wykrycie degradacji materiału zanim doprowadzi ona do awarii.
• Diagnostyka poawaryjna: Szczegółowa ocena stanu technicznego po wystąpieniu ekstremalnych obciążeń pogodowych, sejsmicznych lub mechanicznych.

Ryzyka wynikające z zaniedbania diagnostyki stalowej

Zaniechanie regularnej diagnostyki generuje ryzyka, których koszt drastycznie przewyższa nakłady na prewencję. Największym zagrożeniem pozostaje niekontrolowana propagacja pęknięć zmęczeniowych w krytycznych węzłach konstrukcyjnych. Często spotykanym problemem jest korozja pod izolacją (CUI), która potrafi zniszczyć integralność rurociągu w sposób niewidoczny dla oka. Brak aktualnych raportów NDT to także ryzyko poważnych konsekwencji prawnych i finansowych w razie katastrofy budowlanej. Awaria infrastruktury krytycznej oznacza nie tylko straty wizerunkowe, ale przede wszystkim realne zagrożenie dla życia personelu i całkowite wstrzymanie procesów biznesowych.

Przegląd metod NDT: Od technik tradycyjnych po zaawansowane PAUT i TFM

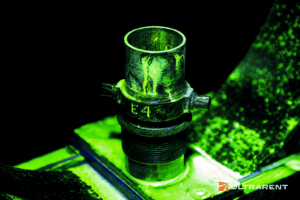

Skuteczność diagnostyki zależy od trafnego doboru technologii do specyfiki obiektu. Badania nieniszczące konstrukcji stalowych dzielimy na metody powierzchniowe oraz objętościowe. Te pierwsze, obejmujące badania wizualne (VT), penetracyjne (PT) oraz magnetyczno-proszkowe (MT), stanowią pierwszą linię obrony. Pozwalają na błyskawiczną lokalizację wad otwartych do powierzchni, takich jak pęknięcia zmęczeniowe czy nieszczelności. Jednak w 2026 roku standardem staje się pełna inspekcja struktury wewnętrznej, gdzie dominują zaawansowane techniki ultradźwiękowe.

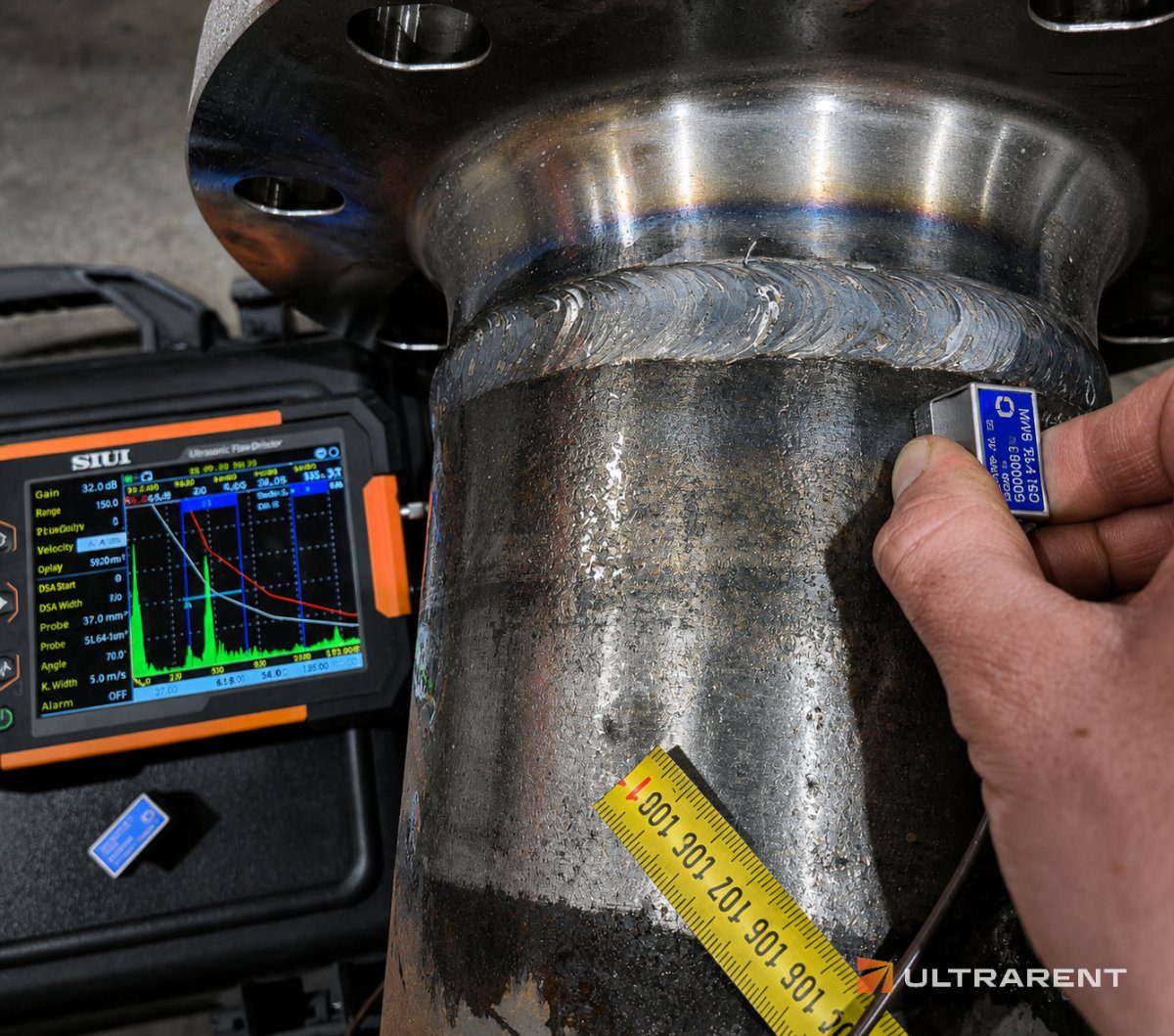

Współczesna inżynieria odchodzi od tradycyjnej radiografii (RT) na rzecz metod cyfrowych. Głównym powodem jest eliminacja zagrożeń związanych z promieniowaniem jonizującym. Metody ultradźwiękowe, takie jak Phased Array (PAUT), pozwalają na precyzyjne wykrywanie wad spawalniczych metodami NDT bez konieczności wstrzymywania prac innych ekip na placu budowy. To rozwiązanie bezpieczne, szybkie i dające natychmiastowy wynik w postaci cyfrowego zapisu badania.

Zaawansowane techniki ultradźwiękowe: PAUT, TFM i TOFD

Metoda Phased Array (PAUT) zrewolucjonizowała rynek inspekcji. Dzięki elektronicznemu sterowaniu wiązką, diagnosta może poddać analizie spoinę pod wieloma kątami jednocześnie. Jeszcze wyższy poziom precyzji oferuje technologia TFM (Total Focusing Method). Zapewnia ona najwyższą dostępną rozdzielczość obrazowania, co pozwala na bezbłędną identyfikację rodzaju wady strukturalnej. W przypadku grubościennych elementów konstrukcyjnych niezastąpiona jest metoda TOFD. Wykorzystuje ona zjawisko dyfrakcji fal na końcach nieciągłości, co gwarantuje błyskawiczny screening dużych obszarów. Jeśli zależy Ci na diagnostyce bez zbędnych przestojów, warto wybrać zaawansowane badania NDT realizowane przez mobilne zespoły techniczne.

Metody uzupełniające: PMI, twardość i pomiary grubości

Pełny obraz stanu technicznego wymaga często zastosowania metod wspomagających. Analiza PMI (Positive Material Identification) to kluczowy proces weryfikacji składu chemicznego stali, niezbędny przy braku pełnej dokumentacji materiałowej. Ultradźwiękowe pomiary grubości (UTT) stanowią z kolei fundament mapowania korozji, pozwalając na precyzyjne określenie ubytków w rurociągach i zbiornikach. Całość diagnostyki in situ uzupełniają badania twardości (HT). Informują one o zmianach właściwości mechanicznych materiału, które mogą świadczyć o przegrzaniu lub niewłaściwej obróbce cieplnej stali. Więcej o tym, jak nowoczesna diagnostyka chroni integralność instalacji przesyłowych, znajdziesz w artykule o badaniach nieniszczących rur i nowoczesnej diagnostyce rurociągów.

Checklista przygotowania do inspekcji NDT: O czym musi pamiętać zleceniodawca?

Profesjonalne badania nieniszczące konstrukcji stalowych wymagają precyzyjnej logistyki. Sukces diagnostyki zależy od właściwego przygotowania frontu robót. Brak odpowiedniej organizacji generuje niepotrzebne przestoje, co w realiach przemysłowych oznacza konkretne straty finansowe. Pierwszym krokiem jest zawsze weryfikacja dokumentacji technicznej. Eksperci muszą znać gatunek stali, geometrię spoin oraz historię poprzednich napraw, aby poprawnie skonfigurować aparaturę i dobrać parametry głowic.

Kluczowe punkty przygotowania obejmują:

• Weryfikacja projektowa: Dostarczenie aktualnych rysunków izometrycznych, planów spawania oraz wykazów spoin do badania.
• Organizacja dostępu: Zapewnienie stabilnych rusztowań, atestowanych podnośników koszowych lub drabin z platformą roboczą.
• Harmonogram: Wyznaczenie okna czasowego, w którym badania nie kolidują z pracami pożarowo-niebezpiecznymi, piaskowaniem czy montażem ciężkim.

Przygotowanie powierzchni pod badania NDT

Jakość sygnału diagnostycznego jest bezpośrednio związana ze stanem powierzchni elementu. Metody powierzchniowe, takie jak badania penetracyjne (PT) i magnetyczno-proszkowe (MT), wymagają czystości metalicznej. Należy usunąć smary, oleje, odpryski spawalnicze oraz luźne powłoki malarskie. Przy badaniach ultradźwiękowych (UT/PAUT) konieczne jest usunięcie zgorzeliny i rdzy, które uniemożliwiają wprowadzenie wiązki do materiału. Badanie przez powłoki malarskie jest dopuszczalne wyłącznie przy cienkich, dobrze przylegających warstwach, o ile pozwala na to specyfikacja techniczna projektu.

Logistyka i BHP podczas badań terenowych

Bezpieczeństwo operacji to priorytet. Zleceniodawca musi zapewnić stałe zasilanie 230V oraz intensywne oświetlenie stanowiska badawczego, szczególnie przy pracy wewnątrz zbiorników lub w warunkach nocnych. Praca na wysokości wymaga pełnej asekuracji i ważnych przeglądów sprzętu dostępowego. Nadzór techniczny ze strony klienta powinien być dostępny na miejscu, aby na bieżąco korygować zakres kontroli w przypadku wykrycia nieciągłości wymagających natychmiastowej naprawy. Jeśli chcesz uniknąć błędów organizacyjnych i zapewnić płynność prac, zamów kompleksowe badania nieniszczące konstrukcji stalowych u sprawdzonego partnera technologicznego.

Interpretacja wyników i planowanie działań po inspekcji

Zakończenie pomiarów w terenie to dopiero połowa sukcesu. Prawdziwa wartość diagnostyczna kryje się w rzetelnej interpretacji danych. Każdy raport musi precyzyjnie klasyfikować wykryte nieciągłości jako wady dopuszczalne lub krytyczne. Podstawą tej oceny są rygorystyczne kryteria akceptacji. Dla połączeń spawanych kluczowe znaczenie ma norma PN-EN ISO 5817, definiująca poziomy jakości od B do D. W przypadku kontroli objętościowej najczęściej stosuje się normę PN-EN ISO 11666, która określa poziomy akceptacji dla badań ultradźwiękowych. Badania nieniszczące konstrukcji stalowych dostarczają twardych danych, które eliminują zgadywanie z procesu decyzyjnego.

Wykorzystanie cyfrowych map korozji (CM) zmienia podejście do remontów. Zamiast kosztownej wymiany całych sekcji rurociągów lub poszyć, inwestor może zaplanować selektywne naprawy tylko w miejscach rzeczywistego przekroczenia naddatku korozyjnego. Taka precyzja jest możliwa dzięki nowoczesnemu obrazowaniu, które wizualizuje ubytki materiału z dokładnością do ułamka milimetra. Stała współpraca z laboratorium NDT pozwala na wdrożenie modelu predykcyjnego utrzymania ruchu, gdzie moment naprawy jest optymalizowany pod kątem bezpieczeństwa i ekonomii.

Raportowanie cyfrowe i archiwizacja danych

Nowoczesne techniki, takie jak PAUT czy radiografia cyfrowa (DR), oferują pełną identyfikowalność wyników. Cyfrowy zapis badania to nie tylko sucha informacja o wadzie; to dowód dla audytorów i ubezpieczycieli. Archiwizacja danych pozwala na porównywanie wyników z kolejnych lat. Dzięki temu inżynierowie mogą śledzić dynamikę degradacji konstrukcji i przewidywać jej pozostały czas bezpiecznej eksploatacji. Posiadanie cyfrowej historii inspekcji znacząco ułatwia proces certyfikacji obiektu i podnosi jego wartość rynkową.

Optymalizacja kosztów dzięki nowoczesnej diagnostyce

Inwestycja w zaawansowane badania nieniszczące konstrukcji stalowych to realne oszczędności. Precyzyjna ocena stanu technicznego pozwala uniknąć niepotrzebnych, profilaktycznych wymian elementów, które wciąż posiadają odpowiedni zapas wytrzymałości. Szybkość metod ultradźwiękowych drastycznie skraca czas przestojów instalacji. Poznaj szczegóły w artykule: Badania NDT dla energetyki: Jak nowoczesna diagnostyka zapobiega awariom infrastruktury?. Skuteczna diagnostyka to mniejsze ryzyko kar za przestoje i pewność, że infrastruktura spełnia najwyższe standardy bezpieczeństwa.

Zabezpiecz przyszłość swojej infrastruktury dzięki nowoczesnej diagnostyce

Zarządzanie infrastrukturą przemysłową w 2026 roku wymaga przejścia od reaktywnego naprawiania awarii do predykcyjnego utrzymania ruchu. Kluczem do sukcesu są precyzyjnie dobrane badania nieniszczące konstrukcji stalowych. Wykorzystanie technik takich jak PAUT czy TFM pozwala nie tylko na wykrycie najmniejszych wad spoin, ale przede wszystkim na zachowanie ciągłości prac bez narażania personelu na promieniowanie jonizujące. To inwestycja, która zwraca się poprzez uniknięcie kosztownych przestojów i nieplanowanych napraw.

Rzetelna dokumentacja zgodna z normami ISO i wymogami UDT stanowi fundament Twojego bezpieczeństwa prawnego oraz technicznego. Dzięki mobilnym zespołom operującym na terenie całego kraju, zaawansowana diagnostyka Ultrarent jest dostępna dokładnie tam, gdzie znajduje się Twój projekt. Nie pozwól, aby ukryta korozja lub pęknięcia zmęczeniowe dyktowały warunki Twojej produkcji. Precyzyjne raporty z inspekcji to najskuteczniejsza polisa ubezpieczeniowa dla każdego obiektu przemysłowego.

Skonsultuj swoje potrzeby diagnostyczne z ekspertami Ultrarent i zyskaj pewność, że Twoje konstrukcje spełniają najwyższe standardy techniczne. Jesteśmy gotowi do natychmiastowego działania, by wspierać trwałość i bezpieczeństwo Twoich inwestycji.

Najczęściej Zadawane Pytania

Jakie są najczęstsze wady wykrywane podczas badań nieniszczących konstrukcji stalowych?

Podczas realizacji procesów takich jak badania nieniszczące konstrukcji stalowych najczęściej identyfikujemy pęknięcia zmęczeniowe, braki przetopu oraz porowatość spoin. Diagnostyka pozwala również na precyzyjne wykrycie wtrąceń żużlowych i pęcherzy gazowych, które osłabiają strukturę nośną. W obiektach eksploatowanych kluczowym problemem jest korozja, w tym ubytki pod izolacją. Wczesna detekcja tych wad zapobiega awariom katastrofalnym i pozwala na zaplanowanie działań naprawczych przed wystąpieniem realnego zagrożenia dla stabilności obiektu.

Czy badania ultradźwiękowe PAUT mogą całkowicie zastąpić radiografię RTG?

Tak, technologia Phased Array (PAUT) w większości zastosowań przemysłowych stanowi pełnowartościową i bezpieczniejszą alternatywę dla tradycyjnej radiografii. Metoda ta eliminuje ryzyko promieniowania jonizującego. Pozwala to na prowadzenie prac bez wyznaczania stref kontrolowanych i przerywania innych robót na obiekcie. PAUT oferuje wysoką wykrywalność wad płaskich i trójwymiarowych, zapewniając jednocześnie natychmiastowy, cyfrowy zapis wyników. Dzięki temu procesy inwestycyjne przebiegają szybciej przy zachowaniu najwyższych standardów bezpieczeństwa BHP.

Jak często należy przeprowadzać badania NDT zbiorników i konstrukcji nośnych?

Częstotliwość inspekcji zależy od wytycznych Urzędu Dozoru Technicznego (UDT), przeznaczenia obiektu oraz warunków jego eksploatacji. Standardowo badania nieniszczące konstrukcji stalowych wykonuje się w cyklach okresowych, zazwyczaj co 2 do 5 lat, zależnie od stopnia agresywności środowiska. Harmonogram ten może ulec skróceniu w przypadku stwierdzenia zaawansowanej degradacji lub po wystąpieniu zdarzeń ekstremalnych. Kluczowym dokumentem określającym terminy jest zawsze instrukcja eksploatacji oraz plan zarządzania integralnością aktywów.

Czy badania nieniszczące wymagają całkowitego oczyszczenia stali do gołego metalu?

Wymagania dotyczące czystości powierzchni zależą od wybranej techniki badawczej. Metody magnetyczno-proszkowe (MT) oraz penetracyjne (PT) bezwzględnie wymagają usunięcia smarów, rdzy i łuszczących się powłok malarskich do poziomu czystości metalicznej. W przypadku badań ultradźwiękowych (UT/PAUT) dopuszczalne są cienkie i dobrze przylegające warstwy farby, o ile nie zakłócają one wprowadzania wiązki fal. Każdorazowo stopień przygotowania powierzchni powinien być skonsultowany z diagnostą, aby uniknąć błędnych wskazań i zapewnić wiarygodność wyników.

Jakie uprawnienia powinien posiadać personel wykonujący badania NDT?

Personel diagnostyczny musi posiadać certyfikaty kompetencji zgodne z normą PN-EN ISO 9712 w odpowiedniej metodzie i stopniu (Level 1, 2 lub 3). Uprawnienia te są wydawane przez jednostki certyfikujące uznane przez UDT, co gwarantuje wysoką jakość przeprowadzanych inspekcji. Specjaliści na poziomie 2 są uprawnieni do samodzielnego wykonywania badań i interpretacji wyników zgodnie z procedurami. Wybór certyfikowanego personelu to jedyny sposób na uzyskanie raportów honorowanych przez organy nadzoru technicznego i firmy ubezpieczeniowe.

Ile czasu trwa standardowa inspekcja spoin metodą PAUT?

Czas trwania inspekcji metodą Phased Array jest znacząco krótszy niż w przypadku tradycyjnych badań ultradźwiękowych. Pojedynczy styk rurociągu lub spoinę obwodową można poddać pełnej diagnostyce w ciągu kilku do kilkunastu minut, zależnie od średnicy i grubości ścianki. Szybkość wynika z możliwości elektronicznego sterowania wiązką, co eliminuje konieczność wielokrotnego przesuwania głowicy. Tak wysoka efektywność pozwala na przebadanie dziesiątek metrów spoin w ciągu jednej zmiany roboczej bez obniżania precyzji pomiarowej.
