Wykrywanie wad spawalniczych metodami NDT: Przewodnik po technologiach

Czy są Państwo gotowi zaryzykować integralność kluczowych konstrukcji tylko dlatego, że tradycyjne metody kontroli paraliżują harmonogram prac? W 2026 roku nowoczesne wykrywanie wad spawalniczych metodami NDT nie musi już oznaczać wielogodzinnych przestojów ani uciążliwego wyznaczania stref kontrolowanych, co jest największą bolączką klasycznej radiografii RT. Rozumiemy, że dla inżynierów i menedżerów każda niewykryta wada to tykająca bomba zegarowa, a niejasne raporty z badań jedynie potęgują paraliż decyzyjny. Bezpieczeństwo przemysłowe wymaga dziś rozwiązań, które są tak samo dynamiczne, jak współczesne procesy produkcyjne.

W tym przewodniku poznasz najbardziej precyzyjne technologie NDT, które pozwalają wykryć krytyczne wady spoin bez przerywania pracy i bez narażania personelu na promieniowanie jonizujące. Skupimy się na metodach zapewniających pełną, cyfrową dokumentację oraz natychmiastową, bezbłędną identyfikację niezgodności zgodnie z najnowszymi wytycznymi normy PN-EN ISO 5817. Przeanalizujemy, jak techniki PAUT, TOFD oraz zaawansowane obrazowanie TFM skutecznie zastępują przestarzałe podejście, gwarantując inżynieryjną precyzję oraz wymierne oszczędności czasu i kosztów operacyjnych w każdym cyklu produkcyjnym.

Rola laboratorium badań materiałowych NDT w diagnostyce spoin

Współczesny przemysł ciężki oraz energetyka opierają się na niezawodności połączeń nierozłącznych. Każda nieszczelność rurociągu wysokiego ciśnienia czy mikropęknięcie w konstrukcji nośnej to realne ryzyko katastrofy. Właśnie dlatego profesjonalne laboratorium badań materiałowych stanowi fundament bezpieczeństwa procesowego. Wykorzystywane przez ekspertów badania nieniszczące są niezbędnym elementem odbiorów technicznych w 2026 roku. Pozwalają one na weryfikację jakości bez ingerencji w strukturę komponentu. Wiarygodność tych procesów gwarantuje certyfikacja personelu według normy ISO 9712. Dokumentacja wydana przez akredytowaną jednostkę to dla inwestora jedyna pewność, że obiekt jest gotowy do bezpiecznej eksploatacji.

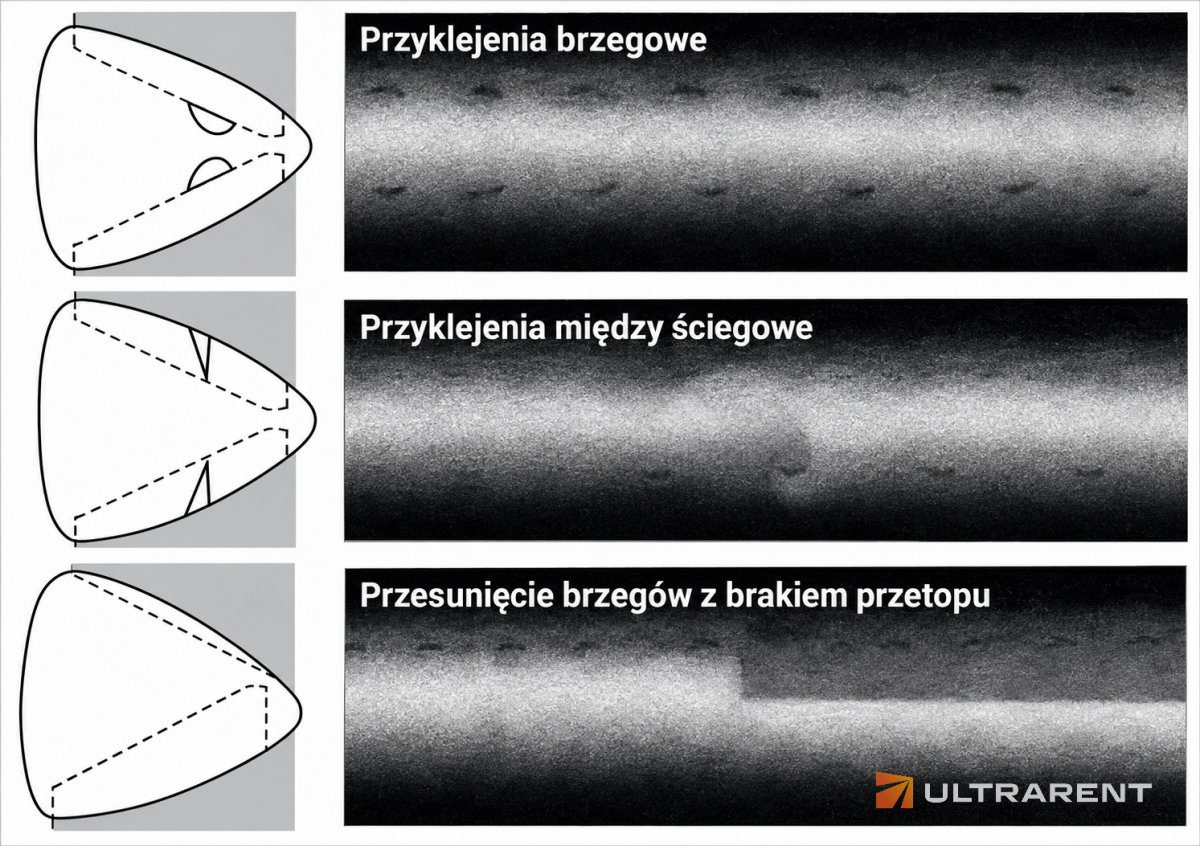

Klasyfikacja wad spawalniczych wykrywanych przez NDT

Precyzyjne wykrywanie wad spawalniczych metodami NDT pozwala na kategoryzację błędów według ich lokalizacji i wpływu na strukturę. Wady powierzchniowe, takie jak pęknięcia zmęczeniowe, podtopienia czy pory otwarte, są stosunkowo łatwe do zlokalizowania, ale równie groźne dla trwałości złącza. Znacznie większe wyzwanie stanowią wady wewnętrzne: pęknięcia podpowierzchniowe, wtrącenia żużla oraz braki przetopu. Te ostatnie są szczególnie niebezpieczne, ponieważ działają jak karby, inicjując pękanie konstrukcji pod obciążeniem. Dobierając odpowiednie metody kontroli spoin, można wykryć nawet najmniejsze pęcherze gazowe ukryte głęboko w materiale, co bezpośrednio przekłada się na zachowanie projektowanej nośności konstrukcji stalowej.

Kiedy wezwać laboratorium badań materiałowych NDT?

Diagnostyka nie powinna być traktowana jako zło konieczne, lecz jako narzędzie optymalizacji kosztów. Inspekcje warto przeprowadzać już w trakcie spawania poprzez kontrole międzyściegowe. Dzięki temu błędy są eliminowane natychmiast, co zapobiega kosztownym naprawom gotowych elementów. Badania powykonawcze to standard przy odbiorach technicznych i dozorowych. Jednak wykrywanie wad spawalniczych metodami NDT jest krytyczne także podczas okresowych przeglądów technicznych. W sytuacjach awaryjnych, gdy dochodzi do nieprzewidzianych przeciążeń, błyskawiczne wezwanie mobilnego zespołu badawczego pozwala uniknąć długotrwałych przestojów. Profesjonalna analiza jest też konieczna przy ocenie stanu technicznego instalacji, które przekroczyły swój nominalny czas eksploatacji, umożliwiając ich bezpieczne dalsze użytkowanie.

Zaawansowane metody objętościowe: PAUT, TOFD i TFM

Zaawansowane metody objętościowe stanowią dziś standard w najbardziej wymagających sektorach przemysłu. Tradycyjne techniki, choć skuteczne, często opierają się na subiektywnej interpretacji sygnału na ekranie defektoskopu przez operatora. Nowoczesne wykrywanie wad spawalniczych metodami NDT wykorzystuje cyfrowe obrazowanie PAUT, TOFD oraz TFM, co całkowicie eliminuje ten problem. Dzięki zapisowi pełnego zbioru danych z każdego milimetra spoiny, każda inspekcja posiada trwały ślad cyfrowy. Pozwala to na ponowną analizę wyników w dowolnym momencie, zwiększając wiarygodność i transparentność raportowania. Dla firm dążących do pełnej optymalizacji, Make It Mine dostarcza rozwiązania automatyzujące obieg dokumentów, co idealnie dopełnia cyfrowy ekosystem nowoczesnego przedsiębiorstwa.

W wielu projektach, zwłaszcza tam, gdzie liczy się czas, badania NDT dla energetyki coraz częściej zastępują radiografię analogową metodą Phased Array. Głównym powodem jest bezpieczeństwo i logistyka. PAUT nie wymaga stosowania źródeł promieniotwórczych, co oznacza brak konieczności wyznaczania stref kontrolowanych. Spawacze i monterzy mogą kontynuować pracę bezpośrednio obok ekipy badawczej. To kluczowe, gdy weźmie się pod uwagę rygorystyczne przepisy dotyczące badań nieniszczących, które wymuszają wysoką częstotliwość kontroli przy zachowaniu ciągłości operacyjnej. Decyzja o naprawie zapada natychmiast po przesunięciu głowicy, co redukuje przestoje do minimum.

Precyzyjne mapowanie korozji i wad rozległych

Technologia TOFD (Time of Flight Diffraction) uzupełnia PAUT tam, gdzie wymagana jest najwyższa precyzja w wymiarowaniu wysokości pęknięć. Jest to obecnie najskuteczniejsze narzędzie do monitorowania rozwoju wad w czasie. Z kolei metoda TFM (Total Focusing Method) to szczytowe osiągnięcie w diagnostyce NDT. Zapewnia ona najwyższą rozdzielczość obrazu, pozwalając wykryć nawet drobne nieciągłości o niekorzystnej orientacji. Metody te sprawdzają się nie tylko przy spoinach, ale również w mapowaniu korozji den zbiorników czy ścian rurociągów. Kompleksowe badania nieniszczące rur z wykorzystaniem tych technik pozwalają na precyzyjną ocenę stanu całej infrastruktury przesyłowej bez konieczności wyłączania instalacji z ruchu. Jeśli szukają Państwo pewności w ocenie stanu technicznego swoich instalacji, warto postawić na zaawansowane techniki ultradźwiękowe, które dostarczają bezdyskusyjnych dowodów na integralność konstrukcji.

Dobór metod NDT: Jak skutecznie identyfikować niezgodności?

Skuteczne wykrywanie wad spawalniczych metodami NDT wymaga strategicznego podejścia, ponieważ żadna technika nie jest w pełni uniwersalna. Wybór konkretnej metody zależy od rodzaju materiału, geometrii złącza oraz rygorystycznych wymagań normowych. Kluczowym parametrem, na który zwracają uwagę inżynierowie, jest POD (Probability of Detection), czyli prawdopodobieństwo wykrycia wady o określonej wielkości. Jak podkreśla Amerykańskie Towarzystwo Spawalnicze, zrozumienie fizyki zjawisk leżących u podstaw każdej technologii jest niezbędne do rzetelnej oceny stanu technicznego. Błędny dobór metody to nie tylko strata budżetu, ale przede wszystkim ryzyko przeoczenia krytycznych pęknięć wewnętrznych.

Badania magnetyczno-proszkowe MT i penetracyjne PT

Weryfikacja powierzchniowa to zawsze pierwszy etap kontroli. W przypadku materiałów ferromagnetycznych badania magnetyczno-proszkowe MT są znacznie skuteczniejsze niż penetracyjne PT. Pozwalają one na wykrycie nie tylko pęknięć wychodzących na powierzchnię, ale również tych ukrytych tuż pod nią. Metoda penetracyjna PT pozostaje niezastąpiona przy badaniu stali kwasoodpornych oraz aluminium. Należy jednak pamiętać o ograniczeniach tych metod. Są one skuteczne jedynie w diagnostyce lica i strefy wpływu ciepła, nie dając żadnych informacji o tym, co dzieje się wewnątrz spoiny. Dla pełnego bezpieczeństwa konieczne jest uzupełnienie ich o techniki objętościowe.

Radiografia cyfrowa (DR/CR) w specyficznych zastosowaniach

Choć metody ultradźwiękowe PAUT dominują w nowoczesnej diagnostyce, radiografia cyfrowa DR/CR wciąż znajduje swoje miejsce w specyficznych zastosowaniach. Jest ona niezastąpiona w sytuacjach, gdzie ograniczony dostęp jednostronny uniemożliwia prawidłowe prowadzenie głowicy ultradźwiękowej. Radiografia cyfrowa oferuje ogromną przewagę nad analogową: drastycznie skraca czas ekspozycji i eliminuje uciążliwą obróbkę chemiczną błon. Wyniki są dostępne natychmiast w formie plików cyfrowych, co ułatwia archiwizację i spełnia rygorystyczne wymogi audytów jakościowych. Pozwala to na precyzyjną ocenę porowatości czy wtrąceń żużla w cienkościennych instalacjach przesyłowych.

Właściwa konfiguracja planu badań to gwarancja trwałości Państwa konstrukcji. Jeśli potrzebują Państwo wsparcia w optymalizacji procesów kontrolnych, zespół ekspertów ULTRARENT pomoże dobrać technologie, które zapewnią najwyższą wiarygodność wyników przy zachowaniu tempa prac produkcyjnych.

Mobilne laboratorium NDT ULTRARENT: Diagnostyka na obiekcie

Współczesna diagnostyka przemysłowa nie może być ograniczona murami laboratorium stacjonarnego. Skuteczne wykrywanie wad spawalniczych metodami NDT musi odbywać się tam, gdzie powstaje konstrukcja: na placu budowy, w rafinerii czy na platformie offshore. Nasze mobilne zespoły operują na terenie całego kraju, eliminując logistyczne bariery i koszty transportu wielkogabarytowych elementów. Dysponujemy nowoczesnym parkiem maszynowym, w skład którego wchodzą defektoskopy PAUT/TFM oraz precyzyjne analizatory składu chemicznego. Dzięki temu jesteśmy w stanie dostarczyć eksperckie raporty z badań natychmiast po zakończeniu inspekcji, co pozwala na błyskawiczne kontynuowanie prac montażowych.

Weryfikacja materiałowa PMI i pomiary twardości

Kompleksowość usług ULTRARENT wykracza poza standardową defektoskopię objętościową. W krytycznych węzłach technologicznych kluczowa jest pewność co do gatunku użytego materiału i jego właściwości mechanicznych po procesie spawania. Przeprowadzamy analizę składu chemicznego PMI bezpośrednio na obiekcie, zapobiegając kosztownym pomyłkom materiałowym. Uzupełnieniem diagnostyki są nieniszczące pomiary twardości spoin i stref wpływu ciepła. Stosujemy dwie uzupełniające się techniki:

• Metoda UCI (Ultrasonic Contact Impedance): idealna do cienkich elementów i precyzyjnych pomiarów w wąskich strefach.
• Metoda dynamiczna Leeb: niezastąpiona przy badaniu masywnych odlewów i grubościennych konstrukcji stalowych.

Takie podejście gwarantuje pełną zgodność z dokumentacją projektową i normami bezpieczeństwa, minimalizując ryzyko pęknięć kruchych w obszarach o nadmiernej twardości, co jest krytyczne przy eksploatacji w ekstremalnych warunkach.

Dlaczego ULTRARENT to partner pierwszego wyboru?

Nasze doświadczenie budowaliśmy w najbardziej wymagających sektorach przemysłu: od energetyki zawodowej po sektor petrochemiczny. Rozumiemy, że każda godzina przestoju instalacji generuje ogromne straty finansowe. Dlatego stawiamy na dynamizm działania i inżynieryjną precyzję. Nie boimy się trudnych technicznie zadań inspekcyjnych, do których podchodzimy w sposób indywidualny, projektując dedykowane procedury badawcze. Wybierając ULTRARENT, zyskują Państwo pewność, że wykrywanie wad spawalniczych metodami NDT zostanie przeprowadzone bezkompromisowo, przy użyciu najnowocześniejszych technologii dostępnych w 2026 roku. Naszym celem jest redukcja kosztów klienta poprzez bezbłędną identyfikację zagrożeń już w pierwszej fazie kontroli. Równie ważna jest dla nas wydajność zespołów pracujących w terenie, dlatego zachęcamy, aby poznaj MOVE+ Pro – innowacyjne wsparcie dla regeneracji fizycznej specjalistów.

Modernizacja procesów kontrolnych to nie tylko wymóg normatywny, ale przede wszystkim strategiczna decyzja biznesowa wpływająca na rentowność inwestycji. Przejście na zaawansowane techniki ultradźwiękowe, takie jak PAUT i TFM, pozwala na skuteczne wykrywanie wad spawalniczych metodami NDT z dokładnością, która do niedawna była nieosiągalna bez użycia uciążliwych izotopów. Dzięki pełnej cyfrowej archiwizacji wyników oraz całkowitej eliminacji stref kontrolowanych, zyskują Państwo pełną kontrolę nad harmonogramem prac oraz najwyższy standard bezpieczeństwa konstrukcji stalowych.

W ULTRARENT łączymy chłodną, inżynieryjną precyzję z dynamizmem działania niezbędnym w sytuacjach kryzysowych. Nasze mobilne zespoły operują w całej Polsce, dostarczając raporty zgodne z międzynarodowymi normami ISO i ASME natychmiast po wykonaniu pomiarów na obiekcie. Niezależnie od skomplikowania projektu, dostarczamy twarde dowody na integralność spoin, które wytrzymają każdą próbę czasu i najbardziej rygorystyczny audyt techniczny.

Skonsultuj swoje potrzeby inspekcyjne z ekspertami ULTRARENT i postaw na nowoczesną diagnostykę, która realnie wspiera tempo Twojej produkcji. Razem zadbajmy o bezawaryjną przyszłość Twoich instalacji przemysłowych.

Często zadawane pytania (FAQ)

Jakie wady spawalnicze najtrudniej wykryć metodami NDT?

Najtrudniejsze do zlokalizowania są płaskie wady o niekorzystnej orientacji względem wiązki badawczej, takie jak pęknięcia wodorowe czy braki przetopu o bardzo małym rozwarciu, znane jako „kissing bonds”. Tradycyjne metody często je pomijają ze względu na brak wyraźnego odbicia sygnału. Skuteczne wykrywanie wad spawalniczych metodami NDT w takich przypadkach wymaga zastosowania zaawansowanej technologii TFM. Pozwala ona na syntetyczne ogniskowanie w każdym punkcie obszaru, co drastycznie zwiększa wykrywalność nieciągłości o skomplikowanej geometrii, niemożliwych do uchwycenia standardowym echem.

Czy badania ultradźwiękowe PAUT mogą w 100% zastąpić radiografię?

W większości nowoczesnych projektów przemysłowych technologia PAUT może całkowicie zastąpić radiografię RT, co potwierdzają aktualne normy ISO i ASME. Metody ultradźwiękowe znacznie lepiej radzą sobie z wykrywaniem groźnych wad płaskich, takich jak pęknięcia czy braki wtopienia. Radiografia pozostaje preferowana jedynie przy bardzo cienkich ściankach poniżej 6 mm lub w specyficznych konfiguracjach złączy, gdzie dostęp jednostronny uniemożliwia prawidłowe prowadzenie głowicy. Wybór PAUT eliminuje jednak ryzyko radiacyjne i uciążliwe przestoje produkcyjne.

Ile czasu trwa badanie spoin metodą PAUT w porównaniu do RTG?

Badanie metodą PAUT jest zazwyczaj o 50 do 70 procent szybsze niż tradycyjna radiografia analogowa. Główna oszczędność wynika z braku konieczności wyznaczania stref kontrolowanych i ewakuacji personelu, co pozwala na równoległe prowadzenie prac spawalniczych. Podczas gdy RTG wymaga czasu na ekspozycję i obróbkę chemiczną błon, defektoskop PAUT dostarcza wynik w czasie rzeczywistym. Pełny raport cyfrowy z inspekcji metra spoiny może być gotowy w kilka minut po zakończeniu skanowania, co przyspiesza procesy odbiorowe.

Czy badania nieniszczące wymagają specjalnego przygotowania powierzchni?

Przygotowanie powierzchni jest kluczowe dla wiarygodności wyników, a zakres prac zależy od wybranej techniki. Metody powierzchniowe, jak PT czy MT, wymagają całkowitego usunięcia odprysków, rdzy, tłuszczu oraz luźnej zgorzeliny, aby penetrant lub proszek mógł swobodnie zadziałać. W przypadku badań ultradźwiękowych powierzchnia musi być wystarczająco gładka, by zapewnić stabilne sprzężenie głowicy z materiałem. W 2026 roku stosujemy nowoczesne żele sprzęgające, które minimalizują wpływ chropowatości, jednak skrajne nierówności zawsze wymagają szlifowania mechanicznego.

Jakie certyfikaty powinien posiadać personel laboratorium NDT?

Podstawowym wymogiem jest certyfikacja personelu zgodnie z normą PN-EN ISO 9712 w odpowiednich metodach i sektorach przemysłowych. Operatorzy wykonujący wykrywanie wad spawalniczych metodami NDT powinni legitymować się co najmniej stopniem 2 (Level 2), który uprawnia do samodzielnego przeprowadzania badań i interpretacji wyników. Nadzór nad procesem oraz zatwierdzanie instrukcji badawczych leży w gestii personelu ze stopniem 3. Dodatkowo, przy projektach ciśnieniowych, niezbędne jest potwierdzenie kompetencji zgodnie z dyrektywą PED 2014/68/UE przez jednostkę notyfikowaną.

Czy badania NDT można przeprowadzać na gorących rurociągach?

Tak, nowoczesna diagnostyka pozwala na badania obiektów w ruchu przy temperaturach sięgających nawet 350 stopni Celsjusza. Wymaga to jednak zastosowania specjalistycznych głowic wysokotemperaturowych, dedykowanych klinów oraz past sprzęgających, które nie odparowują natychmiastowo. Metody takie jak PAUT czy pomiary grubości UTT są powszechnie stosowane do monitorowania korozji i stanu spoin na pracujących instalacjach petrochemicznych. Pozwala to uniknąć kosztownych wyłączeń systemów przesyłowych i umożliwia planowanie remontów w oparciu o rzeczywisty stan techniczny. Więcej o zastosowaniu tych technik w infrastrukturze przesyłowej można przeczytać w naszym przewodniku poświęconym badaniom nieniszczącym rur i nowoczesnej diagnostyce rurociągów.
