RT rur ekranowych kotła – badania radiograficzne cyfrowe skracające czas modernizacji

Firma spawalnicza z branży energetycznej, specjalizująca się w modernizacjach kotłów wodnych i parowych, realizowała wymianę fragmentu rur ekranowych. Zakres obejmował dużą liczbę złączy obwodowych wykonywanych w ciasnej zabudowie kotła, przy sztywnym harmonogramie postoju remontowego. Kluczowym wyzwaniem było takie prowadzenie badań RT rur ekranowych, aby kontrola jakości spoin nie stała się wąskim gardłem całej modernizacji.

Kluczowe rezultaty wdrożenia

• Skrócenie czasu oczekiwania na wynik – natychmiastowy podgląd i ocena złącza bezpośrednio po ekspozycji.
• Wyższa jakość obrazu radiograficznego – widoczny pręt wskaźnika jakości obrazu W18 zamiast W14.
• Zwiększenie wydajności badań – większa liczba ocenionych złączy w ciągu jednej zmiany.
• Bieżąca korekta procesu spawania i ograniczenie kosztownych napraw oraz powtórnych badań.
• Rezygnacja z obróbki chemicznej i błon – cyfrowe archiwum wyników gotowe do przekazania inwestorowi i UDT.

Wyzwanie: Czas postoju i ograniczenia analogowego RT

Modernizacja rur ekranowych kotła to praca w ciasnej, gęsto ożebrowanej geometrii i pod presją czasu postoju. Każdy dzień opóźnienia oznacza realne straty po stronie użytkownika bloku. W tradycyjnej radiografii analogowej po wykonaniu ekspozycji błona musi trafić do obróbki chemicznej, a na ocenę złącza czeka się nawet kilka godzin. Przy dużej liczbie spoin oznaczało to przestoje ekipy spawalniczej, późne wykrywanie niezgodności i konieczność powrotu do już zamkniętych obszarów. Dodatkowym ograniczeniem była jakość obrazu – zbyt niska czułość utrudniała jednoznaczną ocenę drobnych niezgodności w cienkościennych rurach ekranowych.

Rozwiązanie: Cyfrowy panel DÜRR i lampa COMET

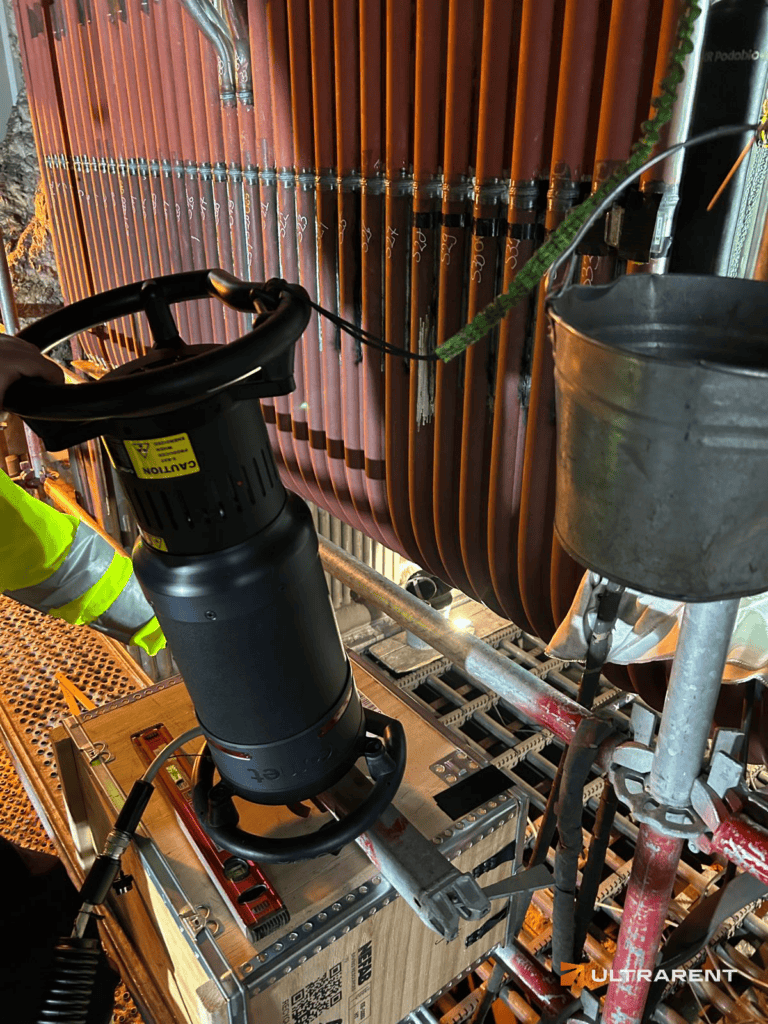

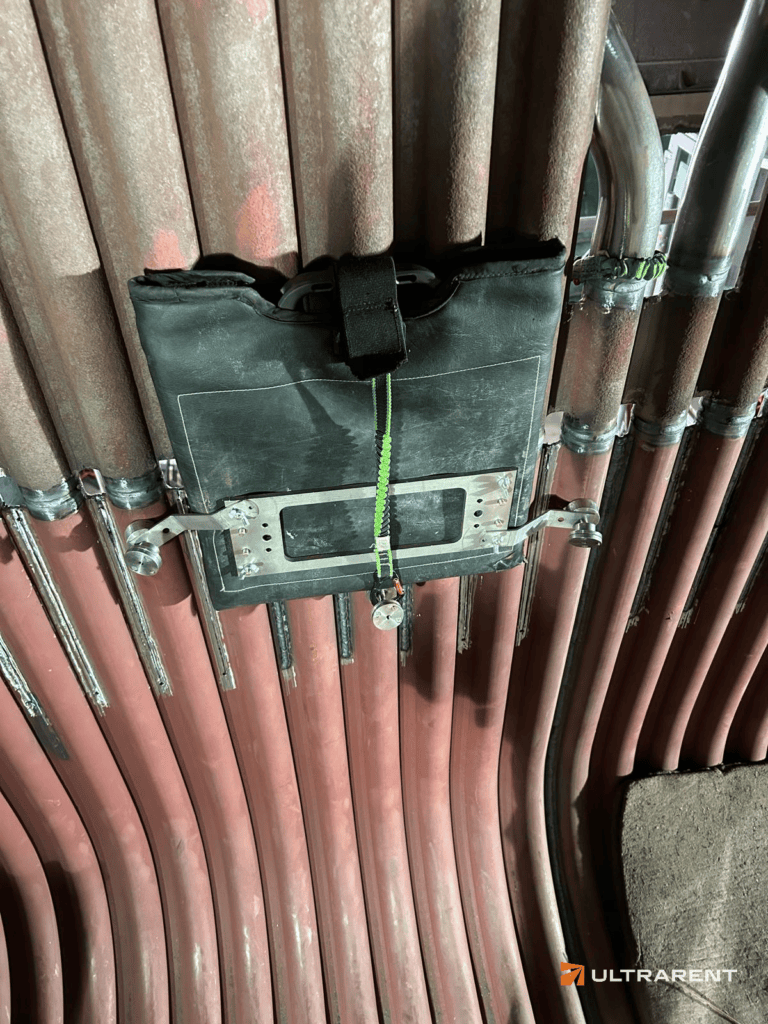

Zastosowaliśmy badania radiograficzne cyfrowe zamiast radiografii analogowej. Do rejestracji obrazu wykorzystano panel DÜRR DR 2430 DRC o rozdzielczości 76 µm, a jako źródło promieniowania – lampę rentgenowską COMET ECO 200ds o wielkości ogniska 1,0 × 1,0 mm.

Takie zestawienie sprzętu przekłada się na konkretne korzyści dla klienta. Małe ognisko lampy ogranicza nieostrość geometryczną, a wysoka rozdzielczość panelu pozwala uzyskać obraz o wyraźnie lepszej czytelności niż w technice błonowej. Obraz pojawia się na ekranie w kilka sekund po ekspozycji, dzięki czemu radiografia cyfrowa eliminuje ciemnię, chemię i logistykę błon. Wynik można od razu obrobić cyfrowo, powiększyć obszar wskazania i skonsultować go na miejscu z nadzorem spawalniczym.

Efekty: Pręt W18 i pełna kontrola harmonogramu

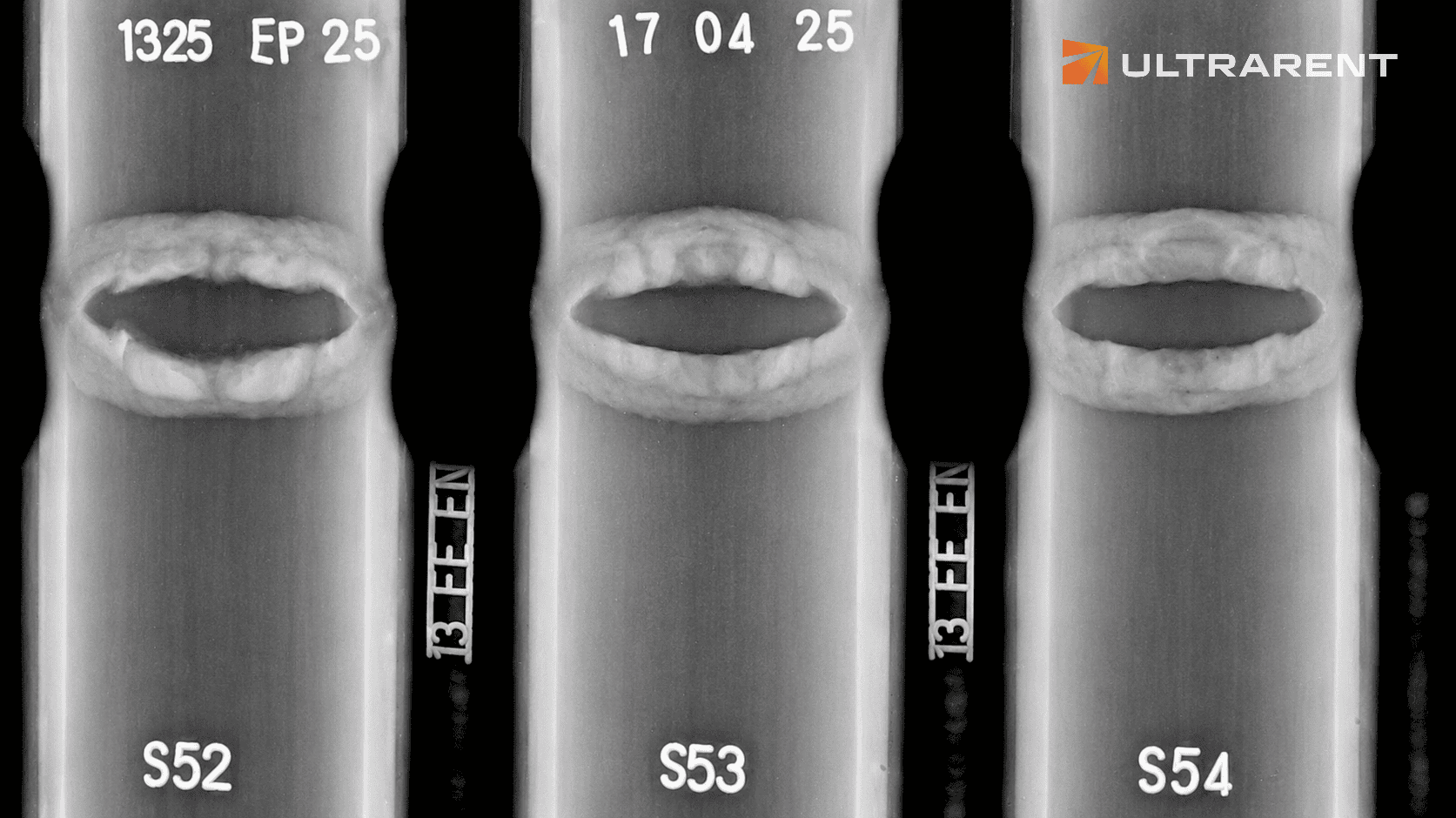

Badania RT rur ekranowych zostały wykonane szybciej i z wyższą czułością niż w wariancie analogowym. Na radiogramach uzyskano widoczność pręta W18 zamiast dotychczasowego W14, co oznacza wykrywalność drobniejszych niezgodności i pewniejszą ocenę złączy. Natychmiastowy podgląd pozwolił ocenić spoiny na bieżąco, a ewentualne odchylenia korygować w trakcie prac – bez czekania na raport i bez wracania do zamkniętych fragmentów kotła. Klient zwiększył wydajność kontroli, utrzymał harmonogram postoju i otrzymał komplet cyfrowej dokumentacji, gotowej do archiwizacji i przekazania inwestorowi.

Głos klienta: „Przy modernizacji rur ekranowych liczy się każda godzina postoju. Badania radiograficzne cyfrowe dały nam wynik od razu na miejscu, więc spawacze nie czekali na ocenę złączy, a my mogliśmy reagować na bieżąco. Do tego jakość zdjęć jest po prostu wyższa – widoczny pręt W18 zamiast W14 to dla nas realnie pewniejsza ocena spoin.”
