Badania ultradźwiękowe PAUT: kompletny przewodnik po nowoczesnej diagnostyce NDT

Każda godzina przestoju wywołanego wyznaczeniem strefy bezpieczeństwa przy badaniach RTG to bezpośrednia strata finansowa. Jeśli mierzysz się z presją czasu i potrzebą precyzyjnej diagnostyki spoin tam, gdzie klasyczne metody ultradźwiękowe zawodzą przy złożonych geometriach lub grubościennych elementach, badania ultradźwiękowe PAUT są dziś jednym z najczęściej wybieranych rozwiązań – pozwalają prowadzić zaawansowaną inspekcję bez konieczności ewakuacji personelu i przerywania innych prac na obiekcie.

Precyzyjna lokalizacja niezgodności oraz pełna, cyfrowa dokumentacja stanu technicznego to solidna podstawa bezpieczeństwa procesowego i formalnego przy odbiorach. W tym przewodniku wyjaśniamy, jak technologia Phased Array uzupełnia lub zastępuje radiografię w wybranych zastosowaniach, jaką rozdzielczość oferuje przy wykrywaniu i wymiarowaniu niezgodności, jakie normy ISO/EN reguluje badanie oraz jak trójwymiarowe obrazowanie wspiera planowanie napraw i budżetu projektu.

Najważniejsze wnioski

• Elektroniczne sterowanie wiązką w technologii Phased Array pozwala na obrazowanie niezgodności w czasie rzeczywistym, bez fizycznego przemieszczania głowicy między kątami.
• Eliminacja stref bezpieczeństwa i ryzyka radiacyjnego, typowa dla RT, może istotnie obniżyć koszty operacyjne projektu, o ile metoda jest właściwie dobrana do specyfikacji.
• Normy PN-EN ISO 13588 oraz PN-EN ISO 19285 określają technikę badania i kryteria akceptacji – warto je znać przed zleceniem inspekcji.
• Badania PAUT wspierane technologią TFM dobrze radzą sobie z niezgodnościami o skomplikowanej geometrii, tam gdzie standardowy PAUT nie daje wystarczającej ostrości obrazu.
• Mobilna inspekcja NDT pozwala prowadzić zaawansowaną diagnostykę bezpośrednio na instalacji, bez przerywania prac innych ekip.

Czym są badania ultradźwiękowe PAUT i dlaczego zyskują na znaczeniu w przemyśle?

Badania ultradźwiękowe PAUT to rozwinięcie klasycznej defektoskopii ultradźwiękowej, oferujące elektroniczne sterowanie wiązką zamiast ręcznego ustawiania kąta głowicy. W 2026 roku metoda ta jest coraz częściej dopuszczana jako alternatywa dla radiografii przez firmy ubezpieczeniowe oraz inwestorów w sektorach krytycznych – energetyce, petrochemii, konstrukcjach offshore i budownictwie stalowym, gdzie liczy się zarówno jakość dokumentacji, jak i czas realizacji. PAUT dostarcza wyniki w postaci czytelnych map cyfrowych, a dodatkowo nie wiąże się z ryzykiem związanym z promieniowaniem jonizującym.

Podstawy fizyczne: jak działa głowica wieloprzetwornikowa?

Fundamentem tej metody jest głowica złożona z wielu niezależnych elementów piezoceramicznych – zazwyczaj od 16 do 128 w jednym module. Kluczowa jest możliwość sterowania czasem wzbudzenia każdego elementu z dokładnością do nanosekund, co pozwala elektronicznie ustawiać kąt padania oraz ogniskową wiązki bez fizycznego przemieszczania głowicy. Więcej o samej zasadzie działania fal ultradźwiękowych piszemy w naszym artykule o defektoskopii ultradźwiękowej. Dzięki wielokątowemu skanowaniu prawdopodobieństwo wykrycia niezgodności (POD) rośnie w porównaniu z pojedynczą, stałą wiązką w klasycznym UT.

Zalety obrazowania cyfrowego w czasie rzeczywistym

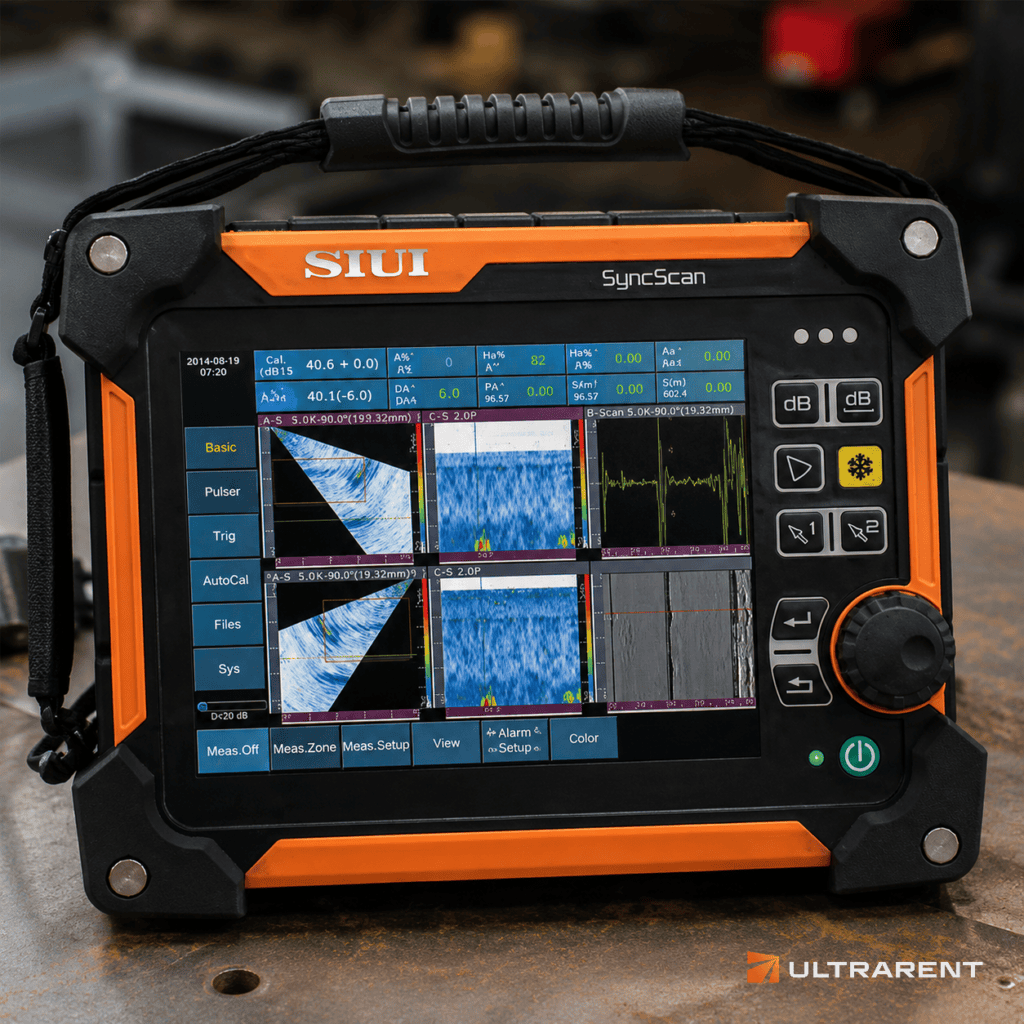

Przejście z sygnału A-scan na obrazy S-scan (skan sektorowy) i E-scan (skan liniowy) zmienia sposób pracy inspektora – ocena spoiny odbywa się bezpośrednio na obiekcie, co skraca czas podejmowania decyzji o ewentualnych naprawach. Badania ultradźwiękowe PAUT generują trwałą dokumentację, często w formacie DICONDE (branżowy standard zapisu danych NDT, analogiczny do DICOM w diagnostyce medycznej), co ułatwia audyty i pozwala porównywać stan materiału na przestrzeni lat. Metoda dobrze uzupełnia się z technikami takimi jak TOFD czy mapowanie korozji, co wykorzystujemy w Ultrarent przy tworzeniu kompleksowych raportów o stanie technicznym instalacji.

• Wysoka rozdzielczość obrazowania pozwala precyzyjnie wymiarować niezgodności w trzech płaszczyznach.
• Brak konieczności wyznaczania stref bezpieczeństwa ułatwia prowadzenie innych prac w bezpośrednim sąsiedztwie badania.
• Cyfrowy zapis wyników ułatwia archiwizację i ponowną analizę danych zgodnie z wymaganiami norm ISO.
• Każda godzina nieplanowanego przestoju generuje realne koszty, a PAUT to jedno z narzędzi, które pozwala je ograniczyć – szczególnie tam, gdzie inne prace na obiekcie muszą toczyć się równolegle z badaniem.

PAUT czy radiografia (RT)? Analiza opłacalności i bezpieczeństwa

Wybór między radiografią a technologią ultradźwiękową często wpływa na harmonogram i koszt całego projektu.Tradycyjne RTG wymaga wyznaczenia stref bezpieczeństwa, co oznacza wstrzymanie prac montażowych, spawalniczych i logistycznych w promieniu kilkunastu lub kilkudziesięciu metrów na czas ekspozycji. Badania ultradźwiękowe PAUT eliminują ten problem – inspektorzy mogą pracować bez konieczności ewakuacji hali, bez ryzyka napromieniowania i bez przestojów generowanych przez strefy ochronne.

Drugim istotnym aspektem jest sposób obrazowania. Radiografia daje obraz dwuwymiarowy – w uproszczeniu „cień” wady rzutowany na błonę lub detektor – co utrudnia precyzyjne określenie jej wysokości w głąb materiału. PAUT pozwala na obrazowanie objętościowe i milimetrowe wymiarowanie niezgodności na głębokości, co bywa istotne przy ocenie krytyczności wad płaskich, takich jak pęknięcia czy braki przetopu. Metoda nie generuje też odpadów radioaktywnych ani nie wymaga transportu materiałów niebezpiecznych, co upraszcza logistykę na terenie zakładu.

Warto jednak podkreślić: PAUT nie zastępuje radiografii uniwersalnie i we wszystkich przypadkach. Wybór metody – lub konieczność zastosowania obu – zależy od wymagań kodu projektowego, specyfikacji klienta, kryteriów akceptacji oraz geometrii złącza. W wielu projektach obie metody nadal się uzupełniają, a nie wykluczają.

Analiza kosztów całkowitych (TCO) diagnostyki

Przy ocenie budżetu nie warto patrzeć wyłącznie na cenę jednostkową inspekcji. Radiografia bywa wykonywana w godzinach nocnych, by zminimalizować wpływ stref bezpieczeństwa na innych pracowników, co wiąże się z wyższymi stawkami za roboczogodziny. PAUT można zwykle realizować w dowolnym momencie zmiany, a wynik w formie cyfrowej mapy jest dostępny do wstępnej interpretacji bezpośrednio po zakończeniu skanu – bez czasu potrzebnego na wywołanie i interpretację klisz RTG. To może przyspieszyć rozruch instalacji i skrócić harmonogram inwestycji, choć ostateczny bilans kosztów zawsze warto liczyć dla konkretnego projektu, a nie zakładać go z góry. Jeśli chcesz zoptymalizować budżet swojego projektu, skonsultuj się z naszymi inżynierami NDT – dobierzemy metodę do specyfiki obiektu.

Kiedy PAUT jest szczególnie dobrym wyborem?

Badania ultradźwiękowe PAUT sprawdzają się przede wszystkim w:

• inspekcji spoin o dużych grubościach, gdzie czas ekspozycji RTG byłby liczony w godzinach,
• pracach remontowych w gęsto zabudowanych halach produkcyjnych, gdzie nie da się wyznaczyć strefy bezpiecznej,
• projektach wymagających szybkiej decyzji o naprawie, by nie blokować kolejnych etapów montażu,
• badaniu elementów o złożonej geometrii, takich jak spoiny odgałęźne czy węzły konstrukcyjne offshore.

Jak wybrać standard badania PAUT dla Twojego projektu?

Wybór standardu badania to decyzja inżynierska, która wpływa zarówno na wykrywalność niezgodności, jak i na koszt inspekcji. Dobór konfiguracji sprzętowej zaczyna się od liczby aktywnych przetworników – głowice 16-elementowe sprawdzają się przy prostych spoinach obwodowych, natomiast przy elementach grubościennych lub złożonych węzłach konstrukcyjnych stosuje się układy 64- lub 128-elementowe. Większa liczba przetworników oznacza wyższą cenę usługi, ale też wyższą rozdzielczość obrazu i szersze pole widzenia wiązki, co pozwala ograniczyć liczbę przejść skanera.

Kluczowe znaczenie ma zgodność z aktualnymi normami: PN-EN ISO 13588 definiuje technikę badania, a PN-EN ISO 19285 określa kryteria akceptacji dla spoin. Dobra znajomość tych dokumentów pomaga uniknąć nadmiernego odrzucania spoin (tzw. over-rejection) – częstego błędu przy niedoświadczonym personelu. Badania PAUT wymagają operatorów z certyfikacją ISO 9712 na poziomie 2 lub 3, co ma bezpośrednie przełożenie na jakość interpretacji wyników. Połączenie PAUT z techniką TOFD (Time of Flight Diffraction) jest uznawane za dobrą praktykę w wymagających projektach: PAUT dobrze wykrywa i wstępnie wymiarowuje wady płaskie, a TOFD dostarcza precyzyjniejszego pomiaru głębokości ich zalegania.

PAUT a mapowanie korozji

Zautomatyzowane skanery w połączeniu z technologią Phased Array są też wykorzystywane do mapowania korozji (CM). Zamiast punktowych pomiarów grubości, zarządca aktywów otrzymuje mapę kolorystyczną dużej powierzchni rurociągu lub zbiornika, co ułatwia lokalizację korozji wżerowej i erozji ścianek – istotne przy ocenie trwałości resztkowej instalacji. Wyniki w formie cyfrowej mapy 2D lub 3D bywają czytelniejsze dla działów utrzymania ruchu niż zestawienia pojedynczych pomiarów punktowych.

Technologia TFM (Total Focusing Method) jako uzupełnienie PAUT

W sytuacjach, gdzie standardowy PAUT nie zapewnia wystarczającej ostrości obrazu, stosuje się technologię TFM. To algorytm przetwarzania danych, który ogniskuje wiązkę matematycznie w każdym punkcie badanego obszaru jednocześnie – dobrze sprawdza się przy wykrywaniu bardzo drobnych rozwarstwień oraz w zastosowaniach wymagających najwyższej dostępnej precyzji obrazowania, np. przy diagnostyce pęknięć wodorowych (HTHA).Inspekcja TFM wymaga wydajniejszego sprzętu i dłuższego czasu przetwarzania danych niż standardowy PAUT – więcej o tej technice piszemy w osobnym artykule o PAUT, TOFD i TFM.

Prawidłowy dobór standardu badania to zawsze balans między wymaganiami technicznymi a budżetem projektu – warto go ustalać indywidualnie, a nie na podstawie ogólnych założeń.

Proces inspekcji Phased Array: od przygotowania powierzchni po raport

Realizacja badania PAUT przebiega w uporządkowanym procesie, którego celem jest ograniczenie błędu ludzkiego i dostarczenie danych możliwych do odtworzenia. Badanie rozpoczyna się od przygotowania powierzchni – musi być oczyszczona z odprysków spawalniczych, rdzy i luźnej zgorzeliny, żeby zapewnić stabilne sprzężenie akustyczne głowicy z materiałem. Następnie zespół przeprowadza kalibrację systemu na wzorcach odniesienia o charakterystyce materiałowej zbliżonej do badanego obiektu – to podstawa wiarygodnego ustawienia czułości i prędkości fali.

Samo skanowanie odbywa się z użyciem enkoderów drogi, które łączą sygnał ultradźwiękowy z konkretnym położeniem na spoinie. Po zebraniu danych następuje ich analiza przez certyfikowanego inspektora poziomu 2 lub 3.Ostatnim etapem jest raport – nie tylko informacja o zgodności z normą, ale cyfrowa mapa zawierająca współrzędne X, Y i Z każdego wykrytego wskazania, co ułatwia jego lokalizację wewnątrz struktury materiału.

Rola enkoderów i skanerów w badaniu PAUT

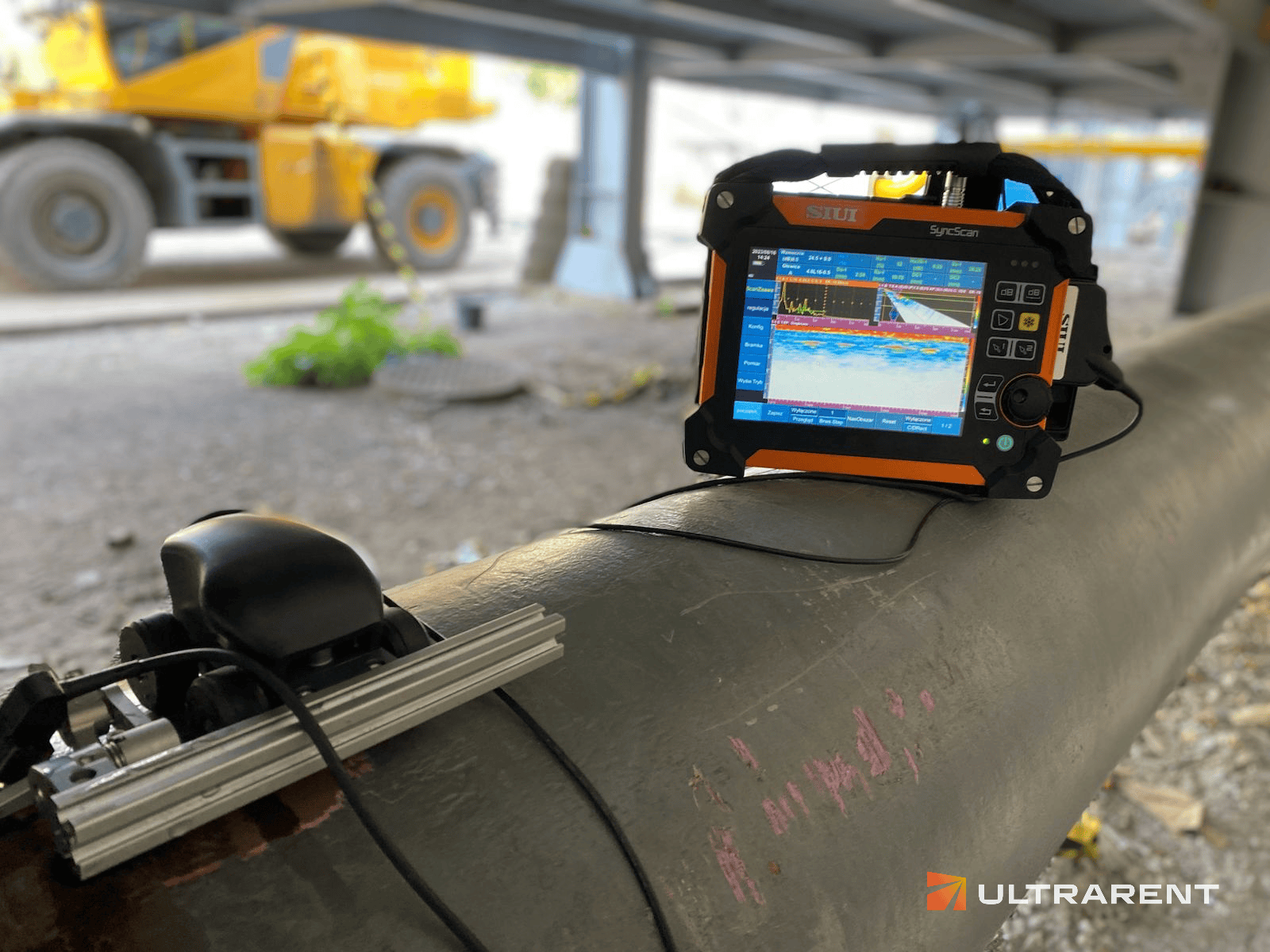

Skanowanie zautomatyzowane lub półautomatyczne z użyciem skanerów magnetycznych ma istotną przewagę nad badaniem ręcznym: enkoder ogranicza ryzyko przypadkowego pominięcia fragmentu spoiny, zapewniając pełniejsze pokrycie badanego obszaru, co jest ważnym dowodem rzetelności wykonanej pracy dla nadzoru inwestorskiego.Specjalistyczne skanery umożliwiają też inspekcję rur o małych średnicach oraz elementów o utrudnionym dostępie, gdzie metody manualne bywają niewystarczające, a powtarzalność wyników ma szczególne znaczenie przy okresowych przeglądach instalacji.

Interpretacja raportu PAUT dla niefachowców

Struktura raportu jest logiczna i nastawiona na konkretny rezultat. Kluczowe są widoki sektorowe (S-scan) oraz widoki z góry (C-scan) – ten drugi pozwala szybko zlokalizować miejsce występowania niezgodności na długości spoiny. Zapis danych surowych (raw data) umożliwia ponowną analizę wyników po latach, co bywa przydatne przy monitorowaniu procesów korozyjnych. Współrzędne podane w dokumentacji pomagają spawaczom precyzyjnie wyciąć wadliwy fragment złącza bez naruszania zdrowej części spoiny, co ogranicza koszty i zakres napraw.

Jeśli potrzebujesz pewności, że Twoje instalacje spełniają wymagane normy bezpieczeństwa, skontaktuj się z naszym zespołem – nasze mobilne zespoły działają na terenie całego kraju.

Ultrarent: badania PAUT jako element strategii bezpieczeństwa

Nowoczesna diagnostyka NDT wymaga rozwiązań szybkich i precyzyjnych jednocześnie. W Ultrarent dostarczamy wyniki, które pozwalają podejmować decyzje techniczne w oparciu o rzetelne dane. Nasze mobilne zespoły działają na terenie całego kraju, docierając na obiekt tam, gdzie czas przestoju generuje największe koszty. Wykorzystujemy defektoskopy obsługujące badania PAUT, a także techniki TOFD i TFM.

Fundamentem naszej działalności jest zespół z doświadczeniem w wymagających projektach energetycznych i petrochemicznych, co pozwala nam dobierać metodę badania indywidualnie do specyfiki zadania – nie tylko wykonujemy pomiary, ale też doradzamy, jak zoptymalizować proces diagnostyczny pod kątem kosztów i harmonogramu klienta.

Dlaczego warto rozważyć współpracę z Ultrarent?

• Elastyczna organizacja pracy dostosowana do harmonogramu klienta, w tym wsparcie w sytuacjach wymagających szybkiej reakcji.
• Kompleksowa oferta obejmująca zarówno podstawowe pomiary grubości ultradźwiękowej, jak i zaawansowane mapowanie korozji metodą PAUT.
• Certyfikowany personel oraz udokumentowane doświadczenie przy projektach dla podmiotów przemysłowych w kraju.

Każde wskazanie niezgodności jest weryfikowane zgodnie z przyjętą procedurą, co ma na celu ograniczenie ryzyka niepotrzebnych napraw wynikających z błędnej interpretacji wyniku.

Skontaktuj się z naszym zespołem NDT

Wybór optymalnej metody badania to pierwszy krok do sprawnej realizacji projektu. Oferujemy konsultację techniczną, podczas której przeanalizujemy specyfikę Twojego obiektu i zaproponujemy metodę odpowiednią do danych warunków, wraz z wyceną. Skontaktuj się z nami, żeby ustalić zakres i harmonogram badania PAUT.

Podsumowanie

Badania ultradźwiękowe PAUT to dziś jedno z najbardziej efektywnych narzędzi kontroli integralności konstrukcji, szczególnie tam, gdzie liczy się czas i możliwość równoległej pracy innych ekip na obiekcie. Nie jest to jednak uniwersalny zamiennik radiografii we wszystkich zastosowaniach – dobór metody (lub ich połączenia) zawsze powinien wynikać z wymagań projektu, kodu i kryteriów akceptacji.

Skonsultuj swój projekt i zamów badania PAUT w Ultrarent

Najczęściej zadawane pytania

Czy badania PAUT całkowicie zastępują radiografię RTG?

Nie zawsze i nie automatycznie. W wielu nowoczesnych zastosowaniach przemysłowych PAUT jest dopuszczany jako pełnoprawna alternatywa dla radiografii – oferuje dobrą wykrywalność wad płaskich i eliminuje potrzebę wyznaczania stref bezpieczeństwa. W praktyce o tym, czy PAUT może zastąpić RT, decyduje jednak kod projektowy, specyfikacja klienta oraz kryteria akceptacji dla danego złącza – w części projektów obie metody nadal się uzupełniają. Dlatego w naszej ofercie utrzymujemy zarówno badania PAUT, jak i badania radiograficzne – dobór metody ustalamy indywidualnie.

Jakie są wymagania dotyczące przygotowania powierzchni do badania PAUT?

Powierzchnia musi być czysta, wolna od odprysków spawalniczych, luźnej rdzy oraz zgorzeliny, a jej gładkość powinna umożliwiać stabilny kontakt akustyczny głowicy z materiałem. W praktyce stosuje się wymagania chropowatości zbliżone do klasycznego badania UT. Niezbędna jest też odpowiednia przestrzeń po obu stronach spoiny, żeby skaner mógł swobodnie przemieszczać się wzdłuż złącza – prawidłowe przygotowanie powierzchni bezpośrednio wpływa na czytelność obrazu i precyzję wymiarowania niezgodności.

Czy metoda PAUT pozwala na wykrycie wszystkich rodzajów wad spawalniczych?

Metoda dobrze wykrywa większość niezgodności wewnętrznych, w tym pęknięcia, braki przetopu, przyklejenia czy porowatość, i jest szczególnie skuteczna przy wadach płaskich, które bywają trudniejsze do jednoznacznej interpretacji na dwuwymiarowych radiogramach. Przy bardzo drobnych niezgodnościach powierzchniowych warto uzupełnić diagnostykę o badania penetracyjne (PT) lub magnetyczno-proszkowe (MT), żeby uzyskać pełniejszy obraz stanu spoiny.

Ile czasu trwa wykonanie badania PAUT jednej spoiny obwodowej?

Sam proces skanowania spoiny obwodowej o średnicy rzędu DN200 trwa zwykle kilka minut, choć całkowity czas operacji obejmuje też przygotowanie stanowiska i kalibrację systemu na wzorcach odniesienia. To zwykle szybszy proces niż radiografia, głównie dlatego, że nie wymaga wywoływania klisz ani wyznaczania stref bezpieczeństwa – wynik w formie cyfrowej mapy jest dostępny do wstępnej interpretacji bezpośrednio po zakończeniu przesuwu skanera.

Czy wyniki badań PAUT są akceptowane przez Urząd Dozoru Technicznego (UDT)?

Tak, UDT akceptuje wyniki badań PAUT przy odbiorach technicznych, pod warunkiem że inspekcję przeprowadza certyfikowany personel zgodnie z zatwierdzonymi instrukcjami badawczymi i obowiązującymi normami. Cyfrowy zapis danych ułatwia proces audytu i weryfikacji wyników przez inspektorów.

Jaka jest maksymalna grubość materiału, którą można zbadać metodą PAUT?

W praktyce bada się elementy o grubości od kilku milimetrów do ok. 300 mm, choć możliwości techniczne w niektórych przypadkach pozwalają na więcej. Metoda dobrze radzi sobie z grubościennymi spoinami, gdzie radiografia wymagałaby długich czasów ekspozycji lub silniejszych źródeł promieniowania – elektroniczne ogniskowanie wiązki pozwala zachować dobrą rozdzielczość również w głębszych warstwach materiału.

Czy badania PAUT można prowadzić na elementach pracujących w wysokich temperaturach?

Tak, przy zastosowaniu dedykowanych klinów odpornych na ciepło oraz odpowiednich środków sprzęgających możliwa jest inspekcja elementów o podwyższonej temperaturze powierzchni. Standardowe badania wykonuje się zwykle w niższych temperaturach; przy wyższych parametrach warto wcześniej skonsultować się z naszym działem technicznym w celu doboru odpowiedniego oprzyrządowania i procedur bezpieczeństwa.

Jaka jest różnica w cenie między klasycznym UT a Phased Array?

Cena jednostkowa badania PAUT jest zwykle wyższa niż klasycznego UT – wynika to z kosztu zaawansowanego sprzętu oraz zaangażowania wyżej wykwalifikowanego personelu. W ujęciu całkowitym projektu różnica ta bywa jednak rekompensowana szybszym czasem realizacji, brakiem konieczności wstrzymywania innych prac oraz precyzją ograniczającą ryzyko niepotrzebnych napraw – ostateczny bilans warto jednak liczyć indywidualnie dla konkretnego projektu.
