Kompleksowe badania radiograficzne spoiny – przewodnik po metodzie RT

Przede wszystkim brak widoczności wewnętrznej struktury złączy spawanych w konstrukcjach obciążonych stanowi poważne zagrożenie dla ich integralności. W konsekwencji niezdetektowane wady objętościowe w rurociągach czy zbiornikach ciśnieniowych prowadzą do wysoce kosztownych awarii i przestojów. Z tego powodu defektoskopia radiograficzna stanowi twardą, technologiczną odpowiedź na to ukryte zagrożenie.

• Badanie objętościowe: Przede wszystkim metoda RT umożliwia precyzyjne obrazowanie całej struktury wewnętrznej materiału.
• Wykrywanie wad wewnętrznych: W konsekwencji technika ta skutecznie ujawnia pęcherze gazowe, wtrącenia żużla oraz braki przetopu.
• Wymóg dostępności: Dlatego przeprowadzenie ekspozycji bezwzględnie wymaga dostępu z obu stron badanego detalu.
• Trwały dowód: Ostatecznie uzyskany radiogram stanowi niepodważalny i trwały zapis dowodowy dla każdego audytu technicznego.

Spis treści

• Dlaczego defektoskopia radiograficzna to fundament bezpieczeństwa instalacji?
• Radiografia spoin jak działa w warunkach przemysłowych?
  • Promieniowanie X (rentgenowskie) a izotopy gamma
• Jakie wady spawalnicze ujawniają badania radiograficzne spoiny?
• Krok po kroku: Procedura przygotowania i naświetlania złącza
• Standaryzacja procesu: Badania radiograficzne norma ISO i ramy legislacyjne
• Praktyczna interpretacja radiogramów spoin
  • Analiza gęstości optycznej i kształtu anomalii
• Bezpieczeństwo radiologiczne i ochrona otoczenia
• Porównanie z innymi technikami NDT: Kiedy RT jest optymalnym wyborem?
• Raportowanie jako trwały dowód: Metoda RT kontrola jakości w praktyce
• Podsumowanie: Dokumentacja objętościowa i wsparcie ekspertów
• Często zadawane pytania (FAQ)

Dlaczego defektoskopia radiograficzna to fundament bezpieczeństwa instalacji?

Czy da się tego uniknąć? Przede wszystkim rygorystyczna kontrola jakości spoin bezwzględnie determinuje ekonomikę produkcji oraz bezpieczeństwo eksploatacji rurociągów przemysłowych i ciężkiej petrochemii. W konsekwencji odmienne metody NDT odpowiadają na zupełnie różne kategorie powstających wad materiałowych. Z tego powodu defektoskopia radiograficzna służy niezawodnemu mapowaniu niebezpiecznych wad objętościowych wewnątrz samego przekroju metalu.

Radiografia spoin jak działa w warunkach przemysłowych?

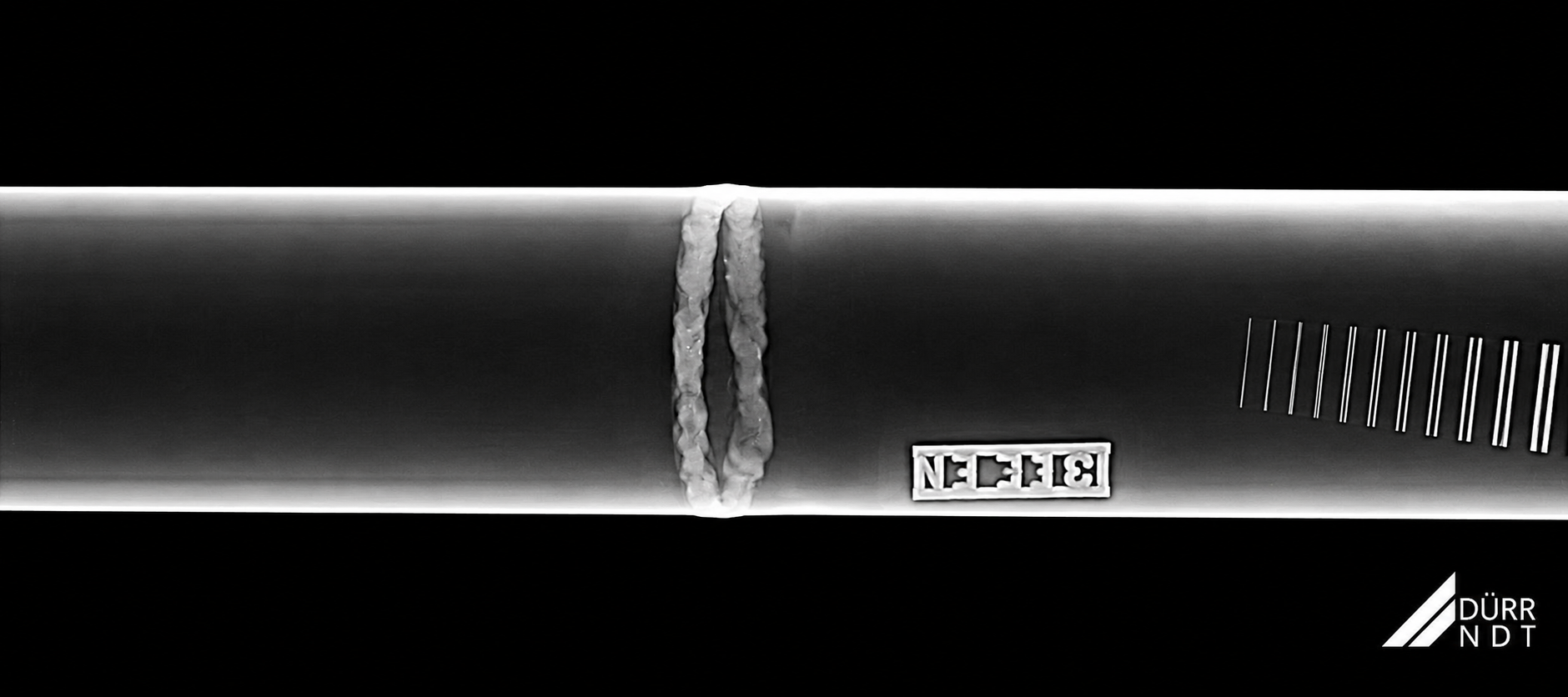

Przede wszystkim zasada działania opiera się na sekwencyjnym mechanizmie przenikania promieniowania jonizującego przez gęstą materię. Skutkiem tego źródło emituje wiązkę, która przenika przez materiał podstawowy i spoinę, a następnie trafia prosto na błonę lub czuły detektor w postaci radiografii cyfrowej (DR). W rezultacie zachodzi tutaj fizyczne zjawisko zmiennej gęstości optycznej, stale rejestrowanej na dedykowanym nośniku. Z tego powodu ubytki w badanym materiale, takie jak głębokie pory, pochłaniają znacznie mniej promieniowania, co objawia się ciemniejszymi plamami na wywołanym radiogramie.

Promieniowanie X (rentgenowskie) a izotopy gamma

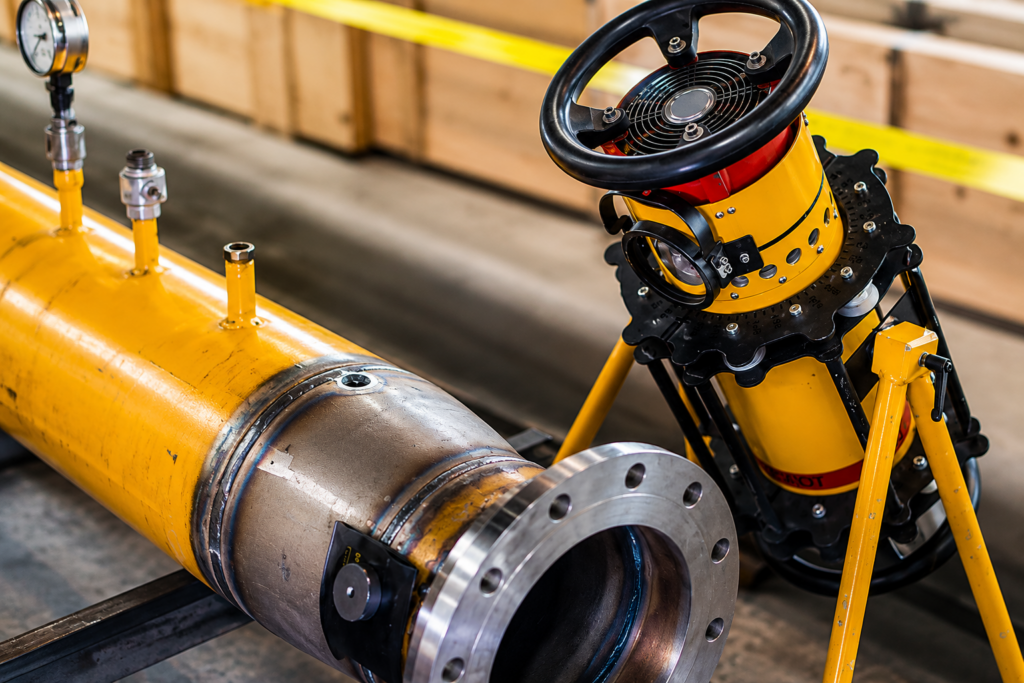

Przede wszystkim aparaty emitujące promieniowanie X doskonale sprawdzają się przy precyzyjnych spoinach cienkościennych realizowanych w kontrolowanych warunkach warsztatowych. Natomiast ciężkie izotopy gamma, takie jak Iryd-192 czy Selen-75, pozostają niezastąpione w trudnym terenie i na placach budów pozbawionych zasilania, sprawdzając się przy grubszych przekrojach. Ponadto Selen-75 stanowi bardzo często preferowane źródło promieniotwórcze ze względu na mniejszą strefę promieniowania wyznaczaną wokół miejsca ekspozycji. Zatem obie technologie zawsze dobieramy analitycznie do specyfiki obiektu, ponieważ żadna z nich nie jest uniwersalnie nadrzędna.

Różnica gęstości optycznej w radiografii to fizyczny fundament ujawniania nieciągłości w strukturze metalu, bazujący na różnicach w absorpcji promieniowania jonizującego przez obszary o zmiennej grubości lub innej budowie wewnętrznej.

Jakie wady spawalnicze ujawniają badania radiograficzne spoiny?

Przede wszystkim technologia ta precyzyjnie kategoryzuje wady na objętościowe oraz te ściśle związane z wadliwym przetopem złącza. W konsekwencji otrzymujemy szczegółowy obraz radiograficzny, który wprost ujawnia specyficzne anomalie strukturalne. Skutkiem tego metoda ta nie ocenia automatycznie wad jako dobre lub złe, ale precyzyjnie je obrazuje, umożliwiając podjęcie twardych decyzji inżynierskich. Ponadto metoda RT ujawnia następujące grupy defektów:

• Pęcherze gazowe: Przede wszystkim objawiają się one na zdjęciu jako ciemne, wyraźnie okrągłe plamy o stosunkowo gładkich krawędziach.
• Wtrącenia żużla: Skutkiem tego są one widoczne jako dużo ciemniejsze, nieregularne i lekko wydłużone obszary wzdłuż osi badanej spoiny.
• Braki przetopu: Z tego powodu rysują się one wyraźnie jako ostre, ciemne linie zlokalizowane dokładnie w grani analizowanego złącza.
• Przyklejenia: Natomiast przyjmują one formę bardzo wąskich, podłużnych pasm widocznych na krawędzi fazowania rury lub blachy.

Krok po kroku: Procedura przygotowania i naświetlania złącza

Przede wszystkim proces rozpoczyna się od rygorystycznego oczyszczenia spoiny z grubych powłok malarskich, twardych farb oraz lepkich smarów. Skutkiem tego w następnym kroku ostrożnie pozycjonujemy źródło promieniowania oraz aktywny detektor dokładnie po przeciwległych stronach stalowej ścianki. Ponadto operatorzy rozmieszczają ołowiane znaczniki identyfikacyjne oraz dedykowane wskaźniki jakości obrazu (IQI), nazywane często penetrametrami. W rezultacie metoda RT bezwzględnie wymaga pełnego dostępu z obu stron badanego obiektu, co naturalnie determinuje jej użyteczność w ciasnych przestrzeniach przemysłowych.

Wskazówka ekspercka

Przede wszystkim badanie radiograficzne (RT) powinno być absolutnie zawsze poprzedzone szczegółowym badaniem wizualnym (VT). W konsekwencji pozwala to definitywnie wykluczyć duże wady powierzchniowe, które mogłyby fałszować końcowy odczyt wywołanego radiogramu.

Standaryzacja procesu: Badania radiograficzne norma ISO i ramy legislacyjne

Przede wszystkim rygorystyczne normy techniczne warunkują legalność, całkowitą powtarzalność oraz prawne uznanie wyników każdej inspekcji. Dlatego na co dzień opieramy się na standardach takich jak PN-EN ISO 17636-1 dedykowanej dla technik z błoną oraz PN-EN ISO 17636-2 stworzonej dla zaawansowanych technik cyfrowych (DR/CR). Ponadto norma PN-EN ISO 10675 rygorystycznie definiuje kryteria akceptacji przypisane dla konkretnych poziomów jakości poszczególnych spoin. W rezultacie dokumenty te określają surowe wymagania dla ostrości, skali kontrastu oraz widoczności wskaźników IQI, zapewniając pełne bezpieczeństwo prawne i techniczne dla każdego zamawiającego badania.

Praktyczna interpretacja radiogramów spoin

Przede wszystkim interpretacja wyników to trudna sztuka łączenia wiedzy teoretycznej z codzienną, obiektową praktyką na placu budowy. Z tego powodu my, jako zespół ekspertów od 18 lat zawodowo związanych z branżą badań nieniszczących i kontroli jakości w przemyśle, metodycznie weryfikujemy parametry przed samą analizą pęknięć. W konsekwencji wykwalifikowany operator musi najpierw sprawdzić poprawność ułożenia oznaczeń ołowianych oraz fizyczny brak uszkodzeń mechanicznych samego filmu. Ponadto bezwzględnie wymagana jest wyraźna widoczność najcieńszego, narzuconego przez normę pręcika w umieszczonym wskaźniku IQI.

Analiza gęstości optycznej i kształtu anomalii

Przede wszystkim doświadczony praktyk z łatwością odróżnia zwykłe nierówności lica spoiny od bardzo groźnych, dyskwalifikujących pęknięć. W rezultacie kształt, ostrość krawędzi oraz widoczne zmiany gęstości optycznej dostarczają precyzyjnych informacji o fizycznej naturze konkretnej wady. Tymczasem najmniejszy brak doświadczenia w ocenie może skutkować fałszywym odrzuceniem poprawnie wykonanej spoiny. Dlatego też końcowa ocena struktury zawsze wymaga rzetelnej weryfikacji przez odpowiednio certyfikowany personel NDT.

Bezpieczeństwo radiologiczne i ochrona otoczenia

Przede wszystkim zaawansowana ochrona radiologiczna stanowi dla nas całkowicie standardową procedurę operacyjną, a nie biurokratyczny czynnik wstrzymujący realizację projektu. Z tego powodu cały proces rozpoczyna się od precyzyjnego wyznaczenia stref kontrolowanych na podstawie rzetelnych wyliczeń fizyków. W konsekwencji na miejscu bezwzględnie stosujemy zasadę ALARA, aktywnie minimalizując czas ekspozycji oraz maksymalizując bezpieczną odległość załogi. Ponadto stale prowadzimy rygorystyczny monitoring dozymetryczny całego zespołu, co natychmiastowo zapewnia najwyższe standardy bezpieczeństwa pracy na terenie zakładu.

Porównanie z innymi technikami NDT: Kiedy RT jest optymalnym wyborem?

Zastanawiasz się, co będzie lepsze podczas budowy nowego rurociągu przesyłowego? Przede wszystkim analityczne zestawienie radiografii z pozostałymi metodami NDT obiektywnie ukazuje jej technologiczne ograniczenia oraz przeważające mocne strony.

Metoda	Główny typ wykrywanych wad	Wymagany dostęp do obiektu	Zapis dowodowy
RT (Radiograficzne)	Objętościowe (pory, wtrącenia)	Obustronny	Trwały radiogram (film/plik cyfrowy)
UT (Ultradźwiękowe)	Wewnętrzne, płaskie (pęknięcia)	Jednostronny (zazwyczaj)	Cyfrowy zapis skanu lub raport
PT (Penetracyjne)	Powierzchniowe (otwarte na powierzchnię)	Jednostronny (na badanej powierzchni)	Raport fotograficzny i opisowy
MT (Magnetyczno-proszkowe)	Powierzchniowe i podpowierzchniowe	Jednostronny (na badanej powierzchni)	Raport fotograficzny i opisowy

W rezultacie dla bardzo szczelnych wad płaskich, takich jak mikropęknięcia zorientowane prostopadle do osi padającej wiązki, metoda RT może okazać się całkowicie ślepa. Dlatego niezwykle często łączy się ją z komplementarnymi badaniami ultradźwiękowymi (UT) lub penetracyjnymi (PT), aby zagwarantować bezwzględną pewność co do bezpieczeństwa instalacji.

Raportowanie jako trwały dowód: Metoda RT kontrola jakości w praktyce

Przede wszystkim samodzielna interpretacja radiogramów bezwzględnie wymaga posiadania przez oceniającego personel certyfikatów według wytycznych ISO 9712, zdobytych na poziomie 2 lub 3. W konsekwencji ostatecznym wynikiem przeprowadzonego badania jest całkowicie trwały obraz, zapisany w postaci fizycznej kliszy lub nieskompresowanego pliku cyfrowego. Z tego powodu taki twardy dokument stanowi niepodważalny ślad audytowy, w pełni możliwy do ponownej i obiektywnej weryfikacji nawet po kilkunastu latach od montażu rur. Ponadto nasze elastyczne laboratoria badawcze oferują bardzo krótki czas decyzji merytorycznych, dostarczając raporty nawet tego samego dnia w przypadku niespodziewanych awarii produkcyjnych.

Podsumowanie: Dokumentacja objętościowa i wsparcie ekspertów

Przede wszystkim radiografia objętościowa bezbłędnie funkcjonuje jako ostateczny bezpiecznik inżynieryjny dla procesów wymagających fizycznych i trwałych dowodów produkcyjnych. W konsekwencji prawidłowe naświetlenie dostarcza zarządowi zakładu niepodważalnej wiedzy o rzeczywistym stanie krytycznych węzłów ciśnieniowych.

Z kolei badanie radiograficzne (RT) to absolutnie bezpośrednia inwestycja w rzetelnie udokumentowane bezpieczeństwo techniczne całego obiektu. Ponadto nasi eksperci ULTRARENT każdego dnia harmonijnie łączą surową wiedzę normatywną z pełną gotowością operacyjną w każdych warunkach polowych.

Ta potężna metoda chroni inwestycje przed awariami. Rzetelna dokumentacja potwierdza integralność każdej spoiny. Zachęcamy do kontaktu w celu zabezpieczenia produkcji.

Często zadawane pytania (FAQ)

Czy badanie RT niszczy strukturę sprawdzanej spoiny?

Przede wszystkim metoda ta jest całkowicie nieniszcząca, bazując wyłącznie na fizycznym przenikaniu wiązki promieniowania jonizującego przez materię stałą. W konsekwencji wykonana ekspozycja sprzętem izotopowym lub aparatem rentgenowskim w żaden sposób nie degraduje mechanicznej ani chemicznej struktury badanego złącza.

Jakie są główne ograniczenia defektoskopii radiograficznej?

Przede wszystkim technologia ta bezwzględnie wymaga swobodnego, fizycznego dostępu do diagnozowanego elementu z dwóch stron jednocześnie. Ponadto znaczącą trudnością dla inspektorów pozostaje wykrywanie ciasnych wad płaskich, ułożonych idealnie prostopadle w stosunku do kierunku padającej wiązki.

Co różni radiografię cyfrową (DR) od tradycyjnej błonowej?

Przede wszystkim nowoczesna metoda DR definitywnie omija długi proces obróbki fotochemicznej kliszy, błyskawicznie wyświetlając uzyskany wynik na ekranie monitora. Z kolei zastosowanie bardzo czułych paneli cyfrowych znacząco obniża wymaganą dawkę promieniowania w trakcie prowadzonej ekspozycji terenowej.
