Defektoskopia ultradźwiękowa – jak działa i gdzie się ją stosuje

Ultradźwięki znajdują zastosowanie nie tylko w medycynie czy diagnostyce obrazowej – w przemyśle ciężkim defektoskopia ultradźwiękowa jest jedną z podstawowych metod badań nieniszczących (NDT). Pozwala szybko i bez ingerencji w materiał wykryć wewnętrzne wady konstrukcyjne, które mogłyby doprowadzić do awarii. W tym artykule wyjaśniamy zasadę działania tej metody, opisujemy jej odmiany oraz pokazujemy, gdzie sprawdza się najlepiej.

Na czym polega defektoskopia ultradźwiękowa

Defektoskop wykorzystuje zjawisko piezoelektryczne – głowica pomiarowa zamienia impulsy elektryczne na drgania mechaniczne o częstotliwości znacznie przekraczającej próg słyszalności człowieka (w praktyce przemysłowej najczęściej 2–5 MHz). Fala wprowadzona w materiał rozchodzi się w nim, a napotkana nieciągłość – pęknięcie, wtrącenie, brak przetopu, pora – powoduje częściowe odbicie sygnału z powrotem do głowicy.

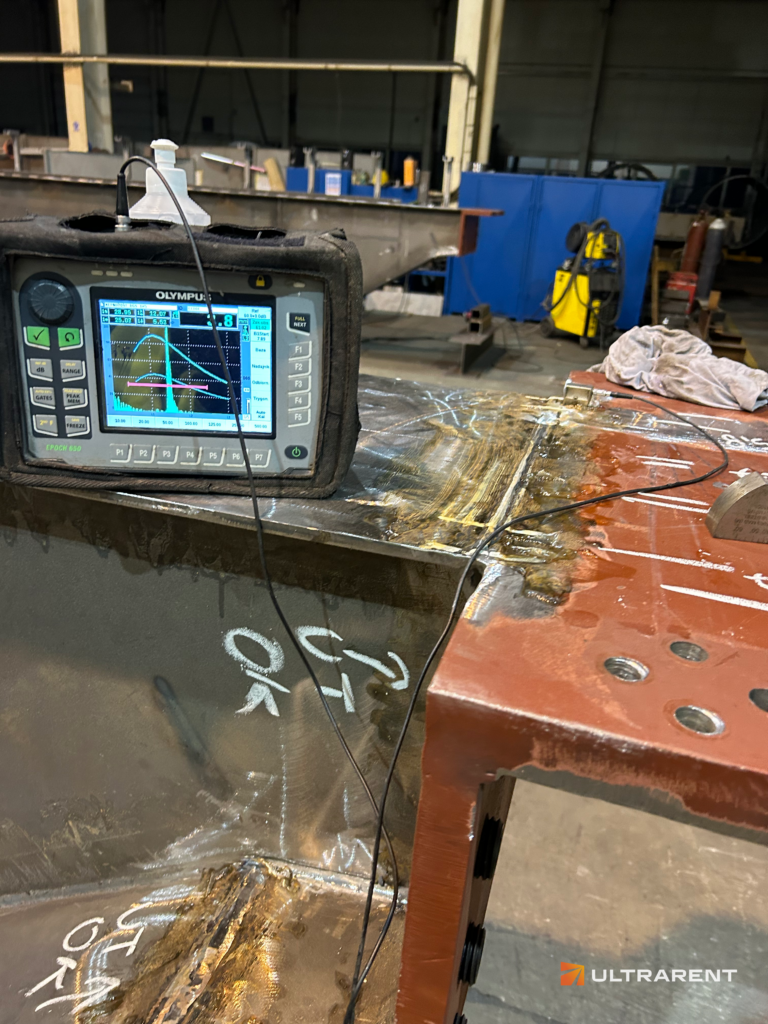

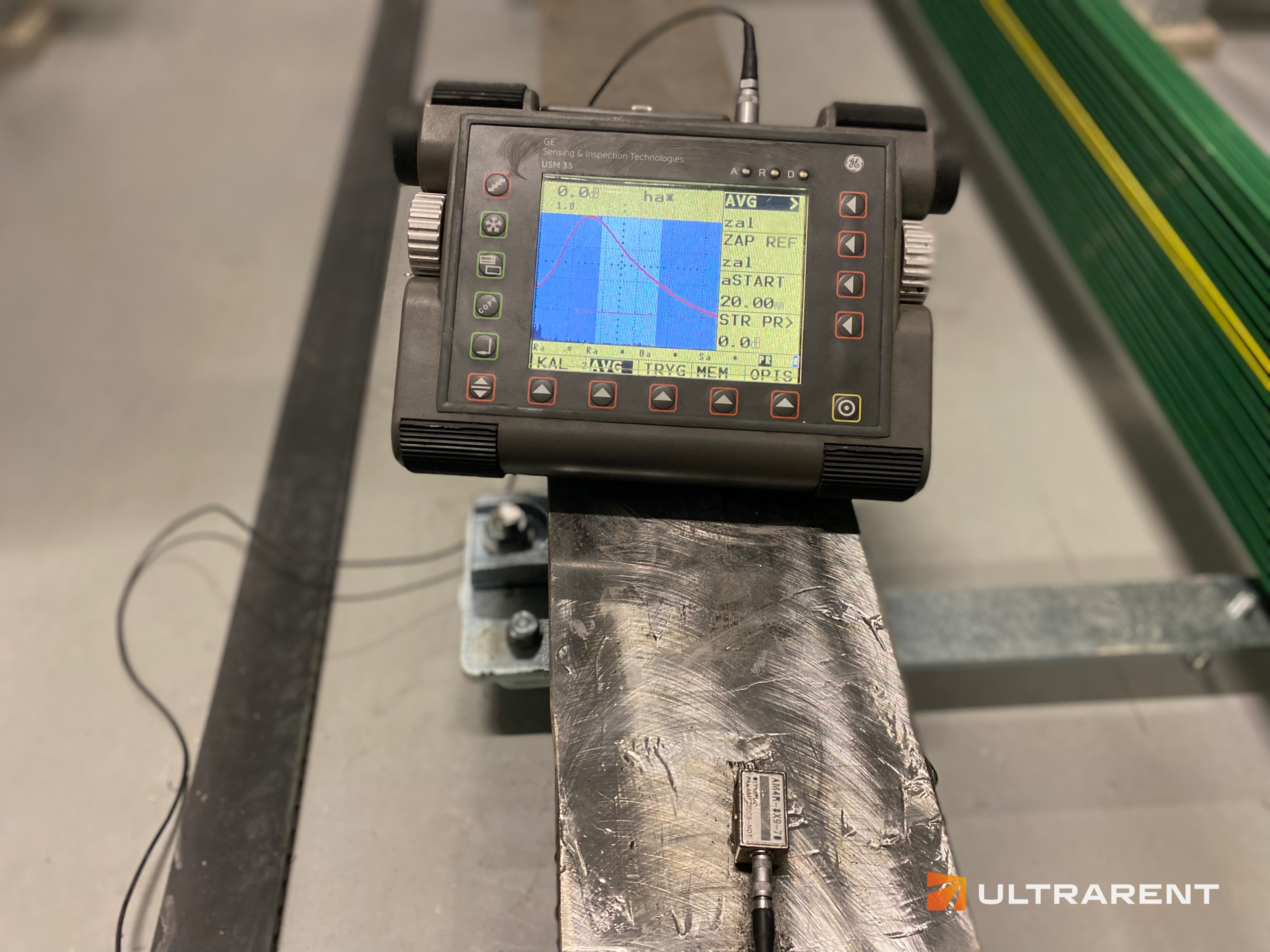

Defektoskop rejestruje czas przejścia impulsu oraz jego amplitudę, pokazując na ekranie tzw. echo wadliwe na tle echa dennego (sygnału odbitego od przeciwległej ściany elementu). Na tej podstawie operator określa położenie, przybliżoną wielkość i charakter wady.

Aby fala mogła swobodnie przejść z głowicy do materiału, konieczne jest zastosowanie środka sprzęgającego – najczęściej żelu, wody lub oleju. Eliminuje on warstwę powietrza między głowicą a powierzchnią, która w praktyce całkowicie tłumiłaby sygnał (więcej o doborze żelu sprzęgającego piszemy w osobnym artykule: https://www.ultrarent.pl/badania-ultradzwiekowe-zel/).

Trzy podstawowe techniki badania

W praktyce przemysłowej stosuje się kilka wariantów metody ultradźwiękowej, dobieranych w zależności od geometrii elementu i dostępności do badanej powierzchni:

• Metoda echa – najpowszechniej stosowana technika. Głowica jednocześnie nadaje i odbiera sygnał z jednej strony elementu. Brak wskazania między impulsem nadanym a echem dennym oznacza brak wady na drodze fali; pojawienie się dodatkowego echa przed echem dennym wskazuje na nieciągłość.
• Metoda cienia (przepuszczania) – wymaga dostępu do elementu z dwóch stron: jedna głowica nadaje falę, druga po przeciwnej stronie ją odbiera. Wada osłabia sygnał docierający do odbiornika. Technika ta nie pozwala określić głębokości położenia wady, dlatego dziś stosowana jest rzadziej niż metoda echa.
• Metoda rezonansowa – wykorzystywana głównie do precyzyjnych pomiarów grubości ścianek, np. rur czy zbiorników. Bazuje na analizie częstotliwości, przy której fala wchodząca w rezonans z grubością materiału daje charakterystyczny obraz na ekranie.

Jakie wady wykrywa metoda ultradźwiękowa

Badanie UT pozwala zidentyfikować m.in.:

• pęknięcia wewnętrzne i zmęczeniowe,
• braki przetopu w spoinach,
• rozwarstwienia materiału,
• pory i pęcherze gazowe,
• wtrącenia niemetaliczne,
• lokalne zakucia i nieszczelności.

Warto pamiętać, że skuteczność wykrycia konkretnej wady zależy od jej orientacji względem kierunku fali, wielkości oraz rodzaju materiału – dlatego dobór parametrów badania (częstotliwości głowicy, kąta, czułości aparatury) każdorazowo powinien uwzględniać specyfikę kontrolowanego elementu.

Zalety i ograniczenia metody

Zalety:

• szybki, bezinwazyjny wynik dostępny od razu po badaniu,
• możliwość badania elementów w eksploatacji, bez konieczności ich demontażu,
• przenośna, kompaktowa aparatura,
• pełne bezpieczeństwo dla operatora i otoczenia (w przeciwieństwie np. do metod radiograficznych).MD

Ograniczenia:

• wymaga wysokich kwalifikacji operatora – interpretacja wskazań opiera się w dużej mierze na doświadczeniu,
• utrudnione badanie materiałów gruboziarnistych lub silnie tłumiących fale (np. niektóre staliwa, żeliwo),
• konieczność przygotowania powierzchni i zastosowania środka sprzęgającego,
• ograniczona skuteczność przy bardzo małych lub cienkościennych elementach.

Gdzie stosuje się defektoskopię ultradźwiękową

Metoda ma dwa główne obszary zastosowań: wykrywanie wad wewnętrznych oraz pomiar grubości ścianek.

Kontrola na etapie produkcji obejmuje m.in. badania odkuwek, odlewów, rur, prętów oraz złączy spawanych. Diagnostyka eksploatacyjna wykorzystywana jest z kolei do okresowego monitorowania stanu instalacji ciśnieniowych, rurociągów, konstrukcji mostowych czy elementów lotniczych – tam, gdzie zmęczenie materiału narasta z czasem, a demontaż elementu do kontroli byłby kosztowny lub niemożliwy.

Dla elementów o skomplikowanej geometrii lub wymagających szczególnie dokładnego obrazowania warto rozważyć technikę Phased Array (PAUT), a przy badaniu grubości ścianek – dedykowane pomiary UTT.

Podsumowanie

Defektoskopia ultradźwiękowa to jedna z najbardziej uniwersalnych metod NDT – szybka, bezpieczna i możliwa do zastosowania zarówno na etapie produkcji, jak i w trakcie eksploatacji urządzenia. Jej skuteczność zależy jednak od doświadczenia operatora oraz właściwego doboru parametrów badania do konkretnego materiału i typu wady.
