Badania magnetyczno-proszkowe MT: kompletny przewodnik po metodzie

Badania magnetyczno-proszkowe MT służą do wykrywania nieciągłości powierzchniowych i płytko podpowierzchniowych w materiałach ferromagnetycznych. W praktyce metoda pozwala szybko wskazać pęknięcia, przyklejenia, podtopienia i inne niezgodności w złączach spawanych oraz elementach stalowych. W tym przewodniku wyjaśniamy zasadę działania MT, typowe zastosowania, główne ograniczenia oraz wymagania norm EN.

Szybkie podsumowanie

• Zasada działania: technika wykrywa wady za pomocą wzbudzonego pola magnetycznego i aplikowanych cząsteczek żelaza.
• Zastosowanie materiałowe: badaniom podlegają wyłącznie stale węglowe, niskostopowe oraz inne ferromagnetyki.
• Kluczowa przewaga: metoda gwarantuje błyskawiczny wynik oraz skuteczność detekcji defektów schowanych do 2–3 mm pod powierzchnią.

Spis treści

• Jak działa badanie magnetyczno-proszkowe w praktyce?
• Dlaczego metoda MT w spawalnictwie stanowi standard kontroli?
• Jak wykonać badania MT i dobrać technikę badawczą?
  • Weryfikacja barwna w świetle widzialnym
  • Detekcja fluorescencyjna w promieniowaniu UV
• Gdzie leżą granice skuteczności i ograniczenia detekcji wad magnetyczno-proszkowych?
• Czym różni się metoda magnetyczna od badań penetracyjnych (PT)?
• W jaki sposób badania MT norma EN gwarantują rzetelność wyniku?
• Podsumowanie: Oszczędność i bezpieczeństwo

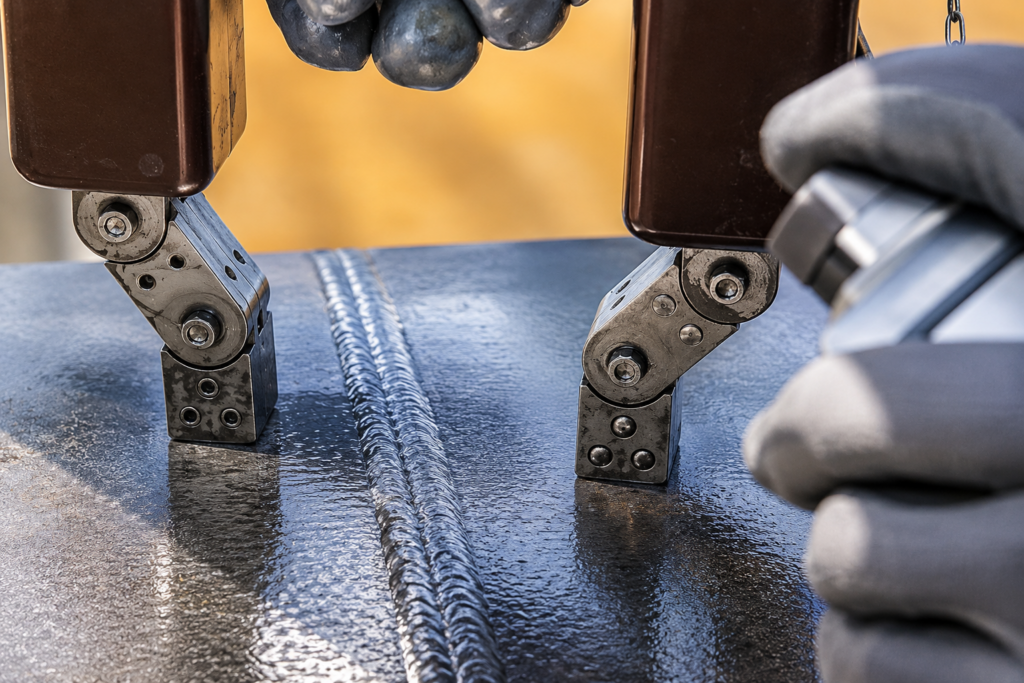

Jak działa badanie magnetyczno-proszkowe w praktyce?

Niewidoczne pęknięcia stanowią istotne wyzwanie w kontroli jakości elementów ferromagnetycznych. Przede wszystkim badania magnetyczno-proszkowe MT opierają się na zjawisku wytwarzania pola magnetycznego wewnątrz diagnozowanego elementu. Skutkiem tego pole to generuje linie sił płynące wewnątrz materiału, tworząc całkowicie uporządkowany strumień. Natomiast każda fizyczna nieciągłość, taka jak mikropęknięcie lub rysa, natychmiast wymusza wyciek tego strumienia poza strukturę stali.

W konsekwencji powstają lokalne magnetyczne strumienia rozproszenia zlokalizowane tuż nad miejscem wady. Dlatego aplikowany na powierzchnię proszek żelazny jest natychmiast przyciągany przez to zjawisko. W rezultacie mikroskopijne cząsteczki gromadzą się wokół defektu, tworząc bardzo wyraźne, wizualne wskazanie dla pracującego na obiekcie inspektora. Zatem anomalia fizyczna zostaje bezbłędnie przełożona na praktyczny i łatwy do zinterpretowania obraz.

Dlaczego metoda MT w spawalnictwie stanowi standard kontroli?

Przede wszystkim metoda MT w spawalnictwie jest stosowana ze względu na skuteczną detekcję wad typowych dla procesu spawania. Technika ta pozwala ujawniać pęknięcia gorące i zimne, przyklejenia, podtopienia oraz wtrącenia niemetaliczne. Ponadto warunki skuteczności tej techniki pozwalają na prowadzenie szybkich analiz bezpośrednio na rurociągach, zbiornikach ciśnieniowych czy potężnych maszynach wirnikowych. Skutkiem tego inspekcja rozstrzygająco wpływa na twarde decyzje jakościowe dotyczące bezpiecznego dopuszczenia konkretnej spoiny do dalszej eksploatacji.

Dlatego z tej metody na co dzień korzystają branże o najwyższym ryzyku operacyjnym, do których zaliczamy energetykę, petrochemię oraz przemysł stoczniowy. W konsekwencji nasi eksperci potrafią w ciągu jednej zmiany zweryfikować kilkadziesiąt metrów złączy spawanych w trudnych warunkach środowiskowych. Mimo to wyniki pozostają w pełni miarodajne i całkowicie pozbawione marginesu błędu charakterystycznego dla mniej precyzyjnych technik. Ostatecznie takie podejście gwarantuje pełne bezpieczeństwo pracy infrastruktury krytycznej w Twoim zakładzie.

Jak wykonać badania MT i dobrać technikę badawczą?

Ostateczna decyzja o tym, jak wykonać badania MT, zależy od stanu badanej powierzchni, dostępnego oświetlenia oraz wymaganej czułości detekcji. Dobór techniki badawczej powinien uwzględniać te parametry już na etapie planowania inspekcji. Skutkiem tego cały proces dzieli się na kilka ścisłych algorytmów, które bezpośrednio determinują końcowy sukces realizowanych prac badawczych.

Weryfikacja barwna w świetle widzialnym

Technika ta opiera się na zastosowaniu białego podkładu kontrastowego oraz aplikacji czarnego proszku ferromagnetycznego. Rozwiązanie to poprawia kontrast wskazań podczas inspekcji w świetle widzialnym. Natomiast do jej poprawnego wykonania bezwzględnie wymagane jest odpowiednio duże natężenie światła białego padającego na diagnozowaną spoinę. W konsekwencji badacz może szybko i bezbłędnie zidentyfikować ciemne wskazania pęknięć na wyrazistym, jasnym tle.

Detekcja fluorescencyjna w promieniowaniu UV

Ten wariant wymaga aplikacji proszku fluorescencyjnego oraz obserwacji w świetle lamp ultrafioletowych (UV). W porównaniu z wariantem barwnym zapewnia wyższą czułość detekcji. Z tego powodu stosujemy ją u klientów wyłącznie dla najbardziej wymagających detali o wysoce obrobionej powierzchni. Skutkiem tego nawet mikroskopijne pęknięcia zmęczeniowe stają się jaskrawo widoczne w warunkach pełnego zaciemnienia obszaru roboczego.

Rola przygotowania powierzchni przed wykonaniem badań

Czystość powierzchni ma bezpośredni wpływ na migrację proszku w strefie badania. Przed rozpoczęciem magnesowania należy usunąć zgorzelinę, grubą rdzę oraz resztki smarów. Natomiast dopuszczalna w procedurach pozostaje bardzo cienka powłoka lakiernicza, której całkowita grubość nie może przekraczać 50 mikrometrów.

Gdzie leżą granice skuteczności i ograniczenia detekcji wad magnetyczno-proszkowych?

Detekcja wad magnetyczno-proszkowych ma określone ograniczenia fizyczne. Metoda jest stosowana wyłącznie do materiałów ferromagnetycznych, takich jak stale węglowe, stale niskostopowe oraz żeliwo. W konsekwencji technika ta nie ma żadnego zastosowania dla stali austenitycznych (nierdzewnych), aluminium, miedzi czy też stopów magnezu. Dlatego problem operacyjnych ograniczeń materiałowych skutecznie rozwiązuje się poprzez świadomy i technicznie uzasadniony dobór metod alternatywnych.

Ponadto bardzo poważnym ograniczeniem geometrycznym pozostaje maksymalna głębokość skutecznej penetracji pola wewnątrz diagnozowanego materiału. Skutkiem tego metoda ta wyłapuje głównie defekty otwarte na powierzchnię oraz niewielkie wady podpowierzchniowe zlokalizowane do głębokości zaledwie 2–3 mm. Zatem weryfikacja głębszych stref spoiny wymaga już wdrożenia zaawansowanych badań objętościowych.

Warunki optymalne dla techniki	Kryteria wykluczające zastosowanie
Twarde materiały ferromagnetyczne	Stale austenityczne i metale kolorowe
Pęknięcia powierzchniowe i płytkie	Defekty w głębokim rdzeniu spoiny
Powierzchnia wolna od olejów	Gruba warstwa rdzy lub resztki smarów
Cienka warstwa podkładu (do 50 mikrometrów)	Grube izolacje i powłoki malarskie

Czym różni się metoda magnetyczna od badań penetracyjnych (PT)?

Wybór między metodą magnetyczną a penetracyjną zależy od materiału, rodzaju niezgodności i warunków badania. Warto zestawić obie techniki, aby dobrać rozwiązanie do konkretnego zastosowania.

• Przede wszystkim badania penetracyjne (PT) działają doskonale na materiałach niemagnetycznych, ponieważ opierają się na fizycznym zjawisku wnikania kapilarnego cieczy. Natomiast ich najsłabszym punktem pozostaje fakt, że wykrywają one wyłącznie wady otwarte bezpośrednio na wierzchnią powłokę. Z tego powodu jakiekolwiek defekty zamknięte choćby milimetr pod powierzchnią materiału pozostaną dla tej techniki całkowicie niewidoczne.
• Z kolei technika magnetyczna (MT) jest realizowana znacznie szybciej i całkowicie omija problem zamkniętych, podpowierzchniowych szczelin. Ponadto radzi ona sobie z drobnymi powłokami lakierniczymi, ignorując cienki podkład antykorozyjny na konstrukcjach. Skutkiem tego precyzyjnie demaskuje ona mikropęknięcia schowane w górnych warstwach diagnozowanego metalu.

Ostatecznie każdą z tych metod badawczych przypisujemy do rozwiązania zupełnie innego problemu inżynieryjnego. Zatem tylko ich właściwa kategoryzacja gwarantuje utrzymanie pełnego bezpieczeństwa pracy urządzeń.

W jaki sposób badania MT norma EN gwarantują rzetelność wyniku?

Badania MT norma EN określają wymagania dotyczące personelu, procedur i oceny wyników. Dokumenty takie jak EN ISO 9712 dla personelu czy EN ISO 17638 dla spoin wyznaczają ramy prowadzenia badań. W konsekwencji procedury te wprost zapewniają pełną powtarzalność, użyteczną porównywalność oraz niepodważalną wiarygodność pomiarów wpisywanych do protokołów z inspekcji.

Dlatego nasi specjaliści realizują pomiary na obiektach przemysłowych wyłącznie w obrębie tych znormalizowanych, ścisłych systemów. Skutkiem tego jako zamawiający zyskujesz twarde prawne bezpieczeństwo dalszej eksploatacji sprawdzonej aparatury. Ostatecznie standaryzacja ta chroni bezpośrednio cały Twój zakład przed katastrofalnymi skutkami ewentualnej błędnej interpretacji stanu technicznego instalacji.

Podsumowanie: Oszczędność i bezpieczeństwo

Powtarzalna detekcja magnetyczno-proszkowa wspiera bezpieczną eksploatację konstrukcji spawanych. Zachowanie wymagań dotyczących czystości powierzchni oraz parametrów magnesowania ogranicza ryzyko przeoczenia wady. Ostatecznie w pełni świadoma interpretacja wskazań pozwala inżynierom utrzymania ruchu na podejmowanie kluczowych decyzji naprawczych bez marginesu błędu.

Podsumowując, rzetelnie i szybko przeprowadzona kontrola MT skutecznie demaskuje pęknięcia zmęczeniowe, zabezpieczając tym samym budżet Twojego przedsiębiorstwa przed gigantycznymi kosztami przestojów. Dlatego skontaktuj się z naszymi certyfikowanymi inżynierami z zespołu ULTRARENT, aby otrzymać niezawodne, techniczne wsparcie i wyeliminować ryzyko awarii jeszcze dzisiaj.
