Badania penetracyjne PT – zasada działania, normy i wykrywane wady

Badania penetracyjne (PT) to jedna z najprostszych, a jednocześnie najskuteczniejszych metod wykrywania nieciągłości powierzchniowych w materiałach nieporowatych – metalach, ceramice czy niektórych tworzywach sztucznych. Nie wymaga skomplikowanej aparatury ani dostępu do prądu, dlatego sprawdza się zarówno w warunkach warsztatowych, jak i w terenie. W tym artykule wyjaśniamy, na czym polega badanie PT, jakie normy je regulują i jakie wady pozwala wykryć.

Na czym polegają badania penetracyjne PT

Metoda wykorzystuje zjawisko kapilarne. Na oczyszczoną powierzchnię elementu nanosi się penetrant – ciecz o niskim napięciu powierzchniowym, która dzięki włoskowatości wnika w drobne, otwarte na powierzchnię nieciągłości. Po odpowiednim czasie działania (zwykle 10–20 minut, w zależności od producenta penetrantu) nadmiar cieczy usuwa się z powierzchni za pomocą zmywacza, tak by penetrant pozostał tylko wewnątrz wad.

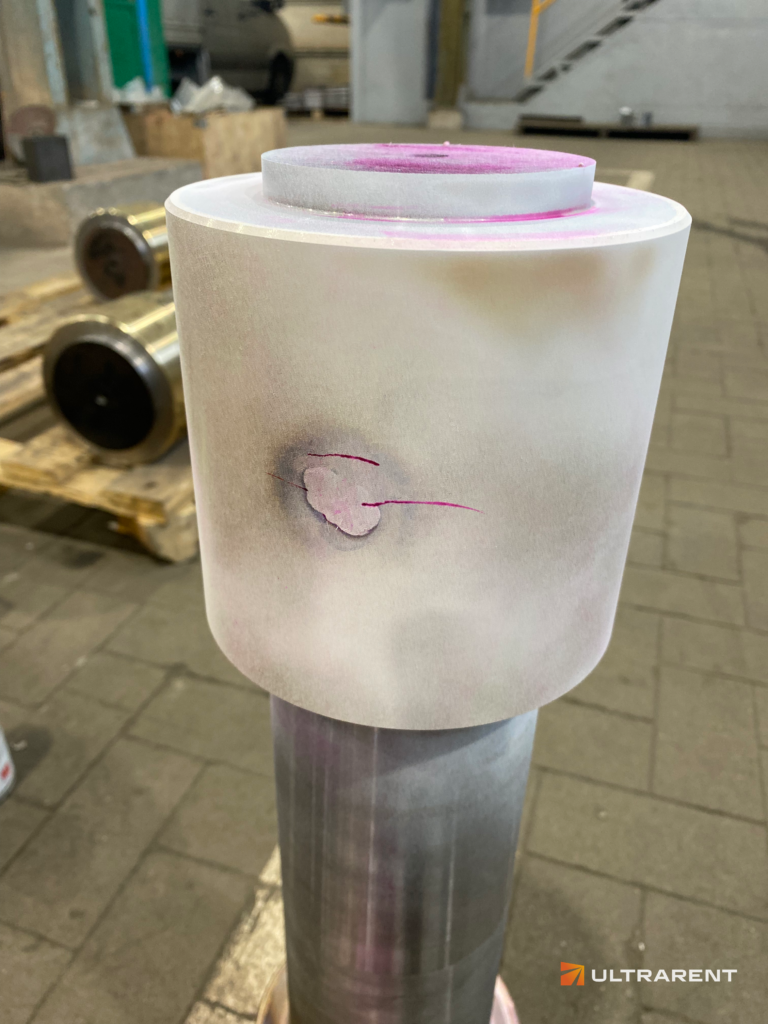

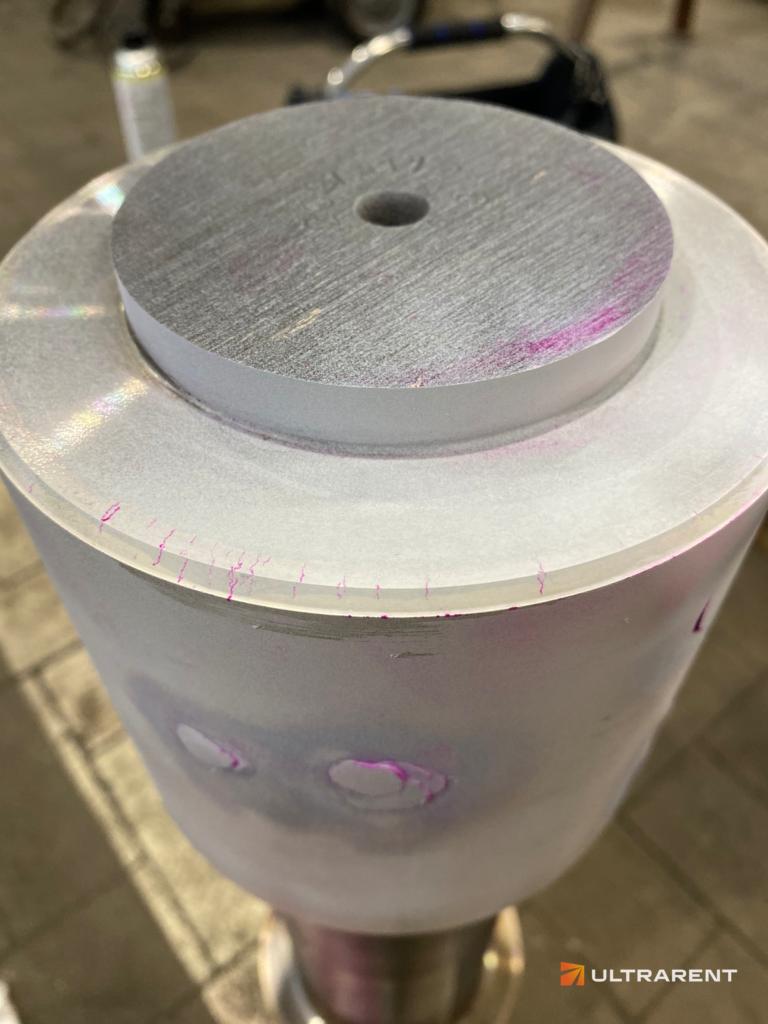

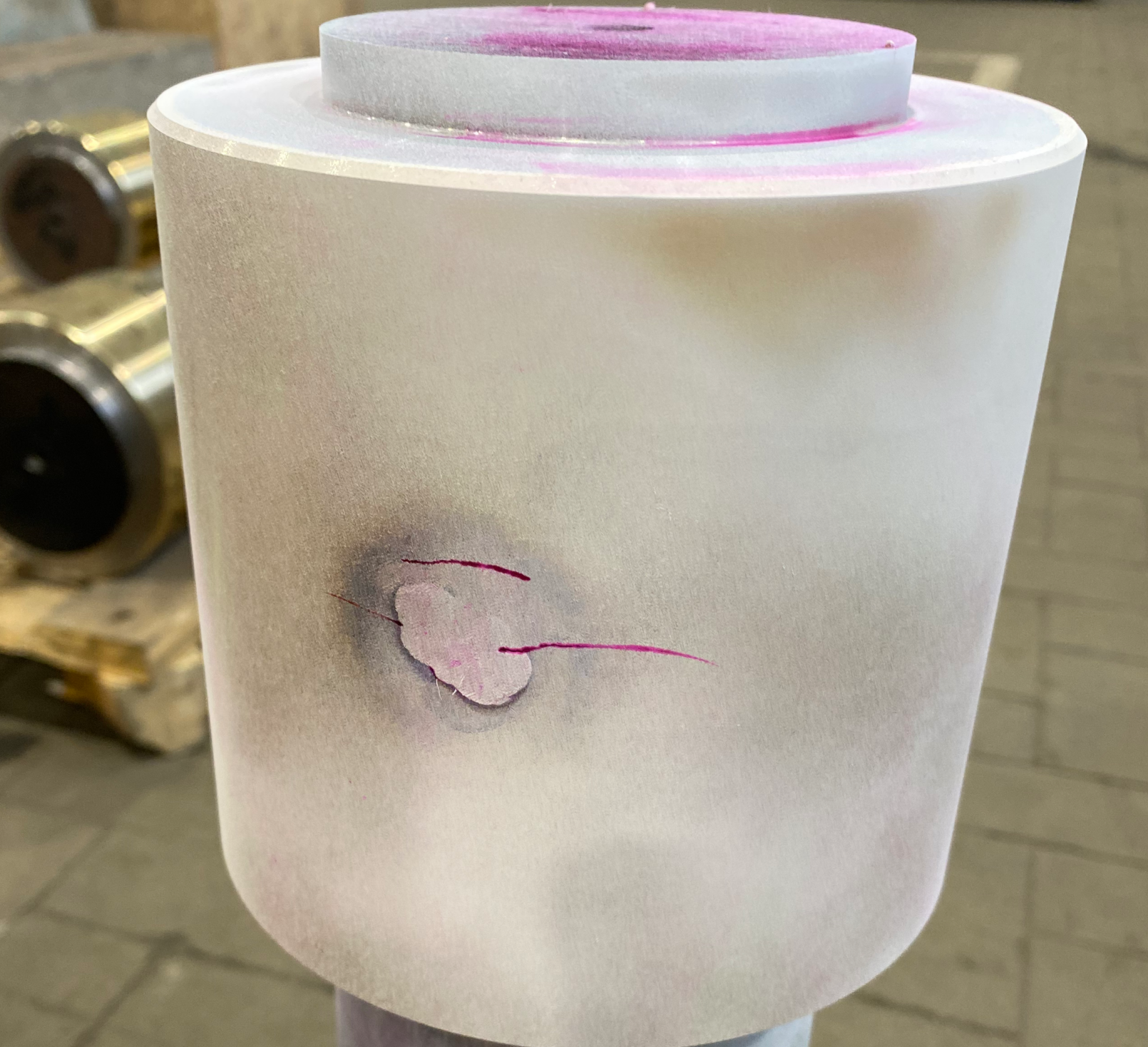

Następnie nakłada się wywoływacz – cienką warstwę proszku lub zawiesiny, która działa jak bibuła: wyciąga penetrant z powrotem na powierzchnię, tworząc wyraźny, kontrastowy ślad w miejscu nieciągłości. Ocenę wyników przeprowadza się w świetle białym (penetranty barwne, zwykle czerwone) lub w świetle UV (penetranty fluorescencyjne, o wyższej czułości wykrywania).

Zgodnie z normą, penetrant, zmywacz i wywoływacz powinny pochodzić od jednego producenta i tworzyć spójny, przebadany system – mieszanie produktów różnych marek może zaburzyć wynik badania.

Normy stosowane w badaniach PT

Badania penetracyjne są regulowane przez rozbudowany zestaw norm, które określają zarówno samą procedurę, jak i jakość stosowanych materiałów:

• PN-EN ISO 3452-1 – zasady ogólne badania penetracyjnego.
• PN-EN ISO 3452-2 – wymagania dotyczące materiałów penetracyjnych (penetranty, zmywacze, wywoływacze).
• PN-EN ISO 3452-3 – próbki odniesienia służące do sprawdzania czułości systemu.
• PN-EN ISO 3452-4 – wymagania dotyczące wyposażenia.
• PN-EN ISO 3452-5 / -6 – badania w podwyższonych i obniżonych temperaturach.
• PN-EN ISO 3059 – warunki obserwacji (oświetlenie, natężenie światła UV).
• PN-EN ISO 23277 – poziomy akceptacji dla złączy spawanych.
• PN-EN 10228-2 – badanie penetracyjne odkuwek stalowych.
• PN-EN 1371-1/2 – badania penetracyjne odlewów.

Personel wykonujący badania PT powinien posiadać certyfikację zgodną z normą PN-EN ISO 9712.

Jakie wady wykrywa badanie penetracyjne

Metoda PT jest skuteczna wyłącznie wobec nieciągłości otwartych na powierzchnię – nie wykryje wad w głębi materiału (do tego służą metody objętościowe, np. UT lub RT). Typowe wady wykrywane badaniem PT to:

• Pęknięcia powierzchniowe, w tym zmęczeniowe i szlifierskie.
• Pory i porowatość odlewnicza wychodząca na powierzchnię.
• Zawalcowania i zakucia.
• Nieciągłości w spoinach (np. pęknięcia krateru, pory powierzchniowe).
• Mikropęknięcia po obróbce cieplnej lub szlifowaniu.

Zalety i ograniczenia metody

Zalety:

• Niski koszt i prostota wykonania.
• Możliwość badania materiałów niemagnetycznych (aluminium, stale austenityczne) – w przeciwieństwie do badań magnetyczno-proszkowych.
• Skuteczność na elementach o złożonej geometrii.
• Brak konieczności zasilania elektrycznego, co ułatwia badania w terenie.

Ograniczenia:

• Wykrywa wyłącznie nieciągłości otwarte na powierzchnię.
• Nie sprawdza się na materiałach porowatych (np. surowe odlewy piaskowe bez obróbki powierzchni).
• Wymaga bardzo starannego przygotowania i oczyszczenia powierzchni – zanieczyszczenia mogą maskować wadę lub dawać fałszywe wskazania.
• Stosowane odczynniki bywają łatwopalne lub drażniące, co wymaga przestrzegania zasad BHP.

Gdzie stosuje się badania PT

Badania penetracyjne wykorzystuje się przede wszystkim przy kontroli złączy spawanych, odkuwek i odlewów – zarówno na etapie produkcji, jak i w ramach przeglądów okresowych urządzeń już eksploatowanych. Dobrze sprawdzają się też przy kontroli elementów aluminiowych i ze stali nierdzewnej, gdzie badania magnetyczno-proszkowe nie mają zastosowania ze względu na brak własności ferromagnetycznych tych materiałów.

Jeśli oprócz wad powierzchniowych zależy Ci na wykryciu nieciągłości wewnętrznych, warto uzupełnić badanie PT o badania ultradźwiękowe (UT) lub – w przypadku materiałów ferromagnetycznych – o badania magnetyczno-proszkowe (MT).

Podsumowanie

Badania penetracyjne to prosta, niedroga i sprawdzona metoda wykrywania nieciągłości powierzchniowych, wykonywana zgodnie z normą PN-EN ISO 3452. Jej skuteczność zależy w dużej mierze od starannego przygotowania powierzchni i przestrzegania procedury – dlatego badanie powinien wykonywać certyfikowany personel.
