Badania ultradźwiękowe złączy spawanych: Przewodnik po nowoczesnej diagnostyce NDT

Tradycyjna radiografia przestaje być standardem w projektach, gdzie liczy się czas i bezwzględne bezpieczeństwo. Nowoczesne badania ultradźwiękowe złączy spawanych to dzisiaj jedyne rozwiązanie, które pozwala wykryć nieciągłości bez przerywania prac na montażu i bez narażania zespołu na promieniowanie jonizujące. Każdy inżynier rozumie, że ryzyko przeoczenia wady wewnętrznej w krytycznej strukturze to prosta droga do kosztownej awarii lub sankcji ze strony dozoru technicznego. Długie oczekiwanie na wyniki klisz RT i konieczność wygradzania stref bezpieczeństwa to balast, na który nowoczesny przemysł nie może już sobie pozwolić.

Zastosowanie zaawansowanych technik takich jak PAUT czy TFM gwarantuje uzyskanie pełnej mapy wad w czasie rzeczywistym. Dzięki temu dowiesz się, jak nowoczesna diagnostyka NDT eliminuje ryzyko błędów interpretacyjnych i zapewnia pełną zgodność z normami ISO 17640 oraz ISO 19285. W tym przewodniku wyjaśniamy, dlaczego przejście na mobilne systemy ultradźwiękowe to klucz do optymalizacji kosztów i zapewnienia integralności konstrukcji w najbardziej wymagających warunkach operacyjnych.

Rola i mechanizm badań ultradźwiękowych złączy spawanych

Badania ultradźwiękowe (UT) stanowią fundament nowoczesnej inżynierii materiałowej. To objętościowa metoda nieniszcząca, która wykorzystuje fale akustyczne o wysokiej częstotliwości do penetracji struktury materiału. W przeciwieństwie do metod powierzchniowych, badania ultradźwiękowe złączy spawanych pozwalają na pełną weryfikację tego, co dzieje się wewnątrz spoiny. Jest to kluczowe dla bezpieczeństwa rurociągów, zbiorników ciśnieniowych i wielkogabarytowych konstrukcji stalowych. Metoda ta oferuje natychmiastowe wyniki bez ryzyka związanego z promieniowaniem jonizującym. Umożliwia to prowadzenie inspekcji bez wyłączania stref z ruchu, co zapewnia płynność prac montażowych i eliminuje kosztowne przestoje operacyjne.

Podstawy fizyczne i technika echa

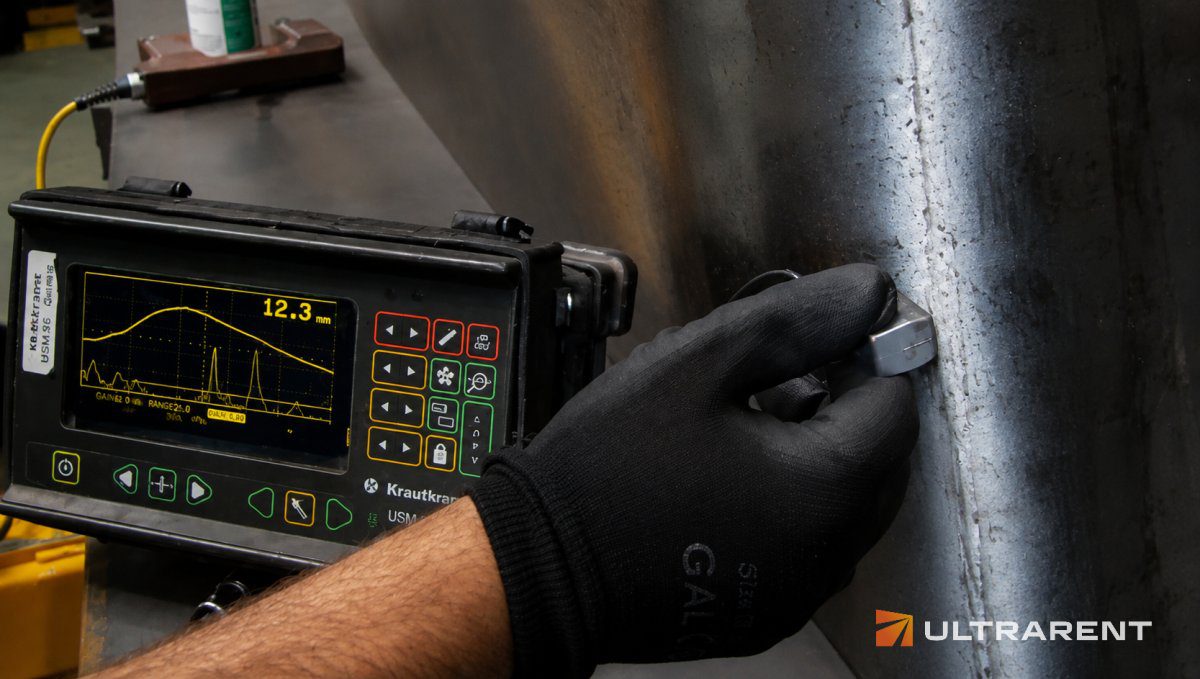

Mechanizm działania opiera się na zjawisku echa. Impuls fali wprowadzony do materiału odbija się od jego dna lub napotkanych nieciągłości. W przypadku spoin kluczową rolę odgrywają głowice kątowe. Pozwalają one na wprowadzenie wiązki pod precyzyjnie określonym kątem. Jest to niezbędne do zbadania geometrii złącza i wykrycia braku przetopu. Takie zaawansowane badania nieniszczące eliminują domysły. Zastępują je twardymi danymi technicznymi, które są podstawą do wydania orzeczenia o jakości spoiny i jej zgodności z dokumentacją projektową.

Rodzaje wykrywanych wad w spoinach

Precyzja metody UT pozwala na identyfikację szerokiego spektrum defektów. Diagnosta jest w stanie wykryć pęknięcia podłużne i poprzeczne, które są krytyczne dla nośności konstrukcji. Systemy ultradźwiękowe doskonale radzą sobie również z lokalizacją pęcherzy gazowych oraz wtrąceń żużlowych. Co istotne, technika ta umożliwia nie tylko wykrycie nieciągłości, ale także dokładną ocenę jej wielkości oraz głębokości zalegania w materiale. UT sprawdza się tam, gdzie inne metody zawodzą. Możliwość badania grubych ścianek, często przekraczających kilkadziesiąt milimetrów, czyni tę technikę niezastąpioną w przemyśle ciężkim, chemicznym oraz energetyce.

Zaawansowane metody PAUT i TFM: Nowy standard inspekcji

Standardowe badania ultradźwiękowe złączy spawanych przechodzą transformację w stronę pełnego obrazowania cyfrowego. Technologia Phased Array (PAUT) wykorzystuje zaawansowane głowice wieloprzetwornikowe. Pozwala to na dynamiczne sterowanie wiązką i skupianie jej na różnych głębokościach bez konieczności fizycznego przesuwania sondy. To rozwiązanie eliminuje ograniczenia manualnych głowic kątowych. PAUT staje się rynkowym standardem, który skutecznie wypiera tradycyjną radiografię (RT). Kluczową przewagą jest bezpieczeństwo. Brak promieniowania jonizującego oznacza, że prace spawalnicze i montażowe mogą trwać równolegle z inspekcją. Przekłada się to na wymierne oszczędności finansowe i brak przestojów na placu budowy.

Zalety obrazowania metodą Phased Array

Obrazowanie metodą Phased Array dostarcza precyzyjnych map spoiny w formatach B-scan, C-scan oraz S-scan. Wizualizacje te pozwalają inżynierom na intuicyjną interpretację wyników. Cyfrowy zapis badania umożliwia pełną archiwizację i weryfikację danych przez nadzór techniczny w dowolnym momencie. Skrócenie czasu inspekcji następuje przy zachowaniu 100% pokrycia objętości spoiny. Jest to szczególnie istotne przy badaniu spoin o trudnym dostępie lub złożonej geometrii, gdzie tradycyjne metody manualne często zawodzą.

Technologia TFM i mapowanie korozji

Technologia TFM (Total Focusing Method) to ewolucyjny krok w diagnostyce NDT. Oferuje ona najwyższą dostępną rozdzielczość obrazowania wad w czasie rzeczywistym. Dzięki matematycznej obróbce sygnałów z każdego przetwornika, TFM pozwala precyzyjnie rozróżniać blisko położone nieciągłości. Metoda ta wykazuje silną synergię z usługami takimi jak mapowanie korozji PAUT. Jest niezastąpiona przy weryfikacji integralności strukturalnej krytycznych węzłów konstrukcyjnych w przemyśle petrochemicznym. Wybierając te techniki, zyskujesz pewność operacyjną i pełną kontrolę nad stanem technicznym infrastruktury. Jeśli zależy Ci na bezkompromisowej jakości, warto postawić na zaawansowane badania nieniszczące realizowane przez certyfikowanych ekspertów.

Procedura badania UT i zgodność z normami ISO

Rzetelne badania ultradźwiękowe złączy spawanych wymagają ścisłego trzymania się rygorystycznych procedur operacyjnych. Proces diagnostyczny zawsze zaczyna się od mechanicznego przygotowania powierzchni. Musi być ona oczyszczona z odprysków spawalniczych, rdzy i zgorzeliny, które mogłyby tłumić lub rozpraszać falę akustyczną. Następnie dobierana jest aparatura i głowice o odpowiednich parametrach częstotliwości oraz kącie wprowadzenia wiązki. Kalibracja odbywa się na dedykowanych wzorcach, co zapewnia wymaganą dokładność pomiarową. Diagnosta prowadzi systematyczne skanowanie lica spoiny oraz strefy wpływu ciepła (SWC), stosując odpowiedni środek sprzęgający. Taka precyzja pozwala na bezbłędną interpretację sygnałów i ocenę wad zgodnie z kryteriami akceptacji określonymi w projekcie technicznym.

Normy i klasy jakości badań ultradźwiękowych

Standardy techniczne stanowią fundament bezpieczeństwa przemysłowego. Norma PN-EN ISO 17640 precyzyjnie definiuje techniki badania złączy spawanych, narzucając konkretne klasy badania zależnie od krytyczności konstrukcji. Z kolei poziomy akceptacji według ISO 11666 pozwalają na jednoznaczną klasyfikację wskazań jako dopuszczalne lub niedopuszczalne. Kluczowym czynnikiem jest certyfikacja personelu NDT. Specjaliści posiadający stopień 2 i 3 są jedynymi osobami uprawnionymi do samodzielnego wydawania orzeczeń. Ich wiedza gwarantuje, że proces diagnostyczny przebiega zgodnie z najnowszymi wytycznymi inżynieryjnymi, co eliminuje ryzyko błędów interpretacyjnych.

Dokumentacja i protokoły z badań

Profesjonalny protokół z badań ultradźwiękowych to dokument o kluczowym znaczeniu prawnym i technicznym. Musi zawierać szczegółowe parametry aparatury, nastawy czułości oraz dokładny opis lokalizacji każdej nieciągłości. Cyfrowe zapisy w systemach takich jak PAUT czy TFM umożliwiają tworzenie wizualnych map spoin, co ułatwia zarządzanie jakością w dużych projektach infrastrukturalnych. Precyzyjne wyznaczenie współrzędnych wady jest kluczowe dla zespołów spawalniczych prowadzących procesy naprawcze. Dzięki temu naprawy są punktowe, co ogranicza koszty i chroni strukturę materiału przed nadmiernym przegrzaniem. Jeśli potrzebujesz pewności i rzetelnej dokumentacji, wybierz certyfikowane badania nieniszczące realizowane przez nasze mobilne zespoły diagnostyczne.

Dlaczego warto wybrać profesjonalne badania NDT z ULTRARENT?

ULTRARENT to nie tylko wykonawca, ale strategiczny partner w obszarze bezpieczeństwa technicznego. Nasza przewaga wynika z połączenia inżynieryjnej precyzji z nowoczesnym parkiem maszynowym. Wykorzystujemy zaawansowane defektoskopy PAUT i TFM, które gwarantują najwyższą jakość diagnostyki. Badania ultradźwiękowe złączy spawanych realizujemy zorientowani na konkretny wynik biznesowy: maksymalną pewność przy minimalnym czasie inspekcji. Rozumiemy realia współczesnego przemysłu. Nasze podejście eliminuje zbędną biurokrację na rzecz szybkich i merytorycznych decyzji technicznych podejmowanych w oparciu o twarde dane pomiarowe.

Mobilne laboratorium NDT i szybkość reakcji

Działamy na terenie całej Polski, dostarczając specjalistyczny sprzęt i certyfikowanych ekspertów bezpośrednio na plac budowy lub do zakładu produkcyjnego. Mobilność zespołów ULTRARENT pozwala na natychmiastową reakcję w sytuacjach awaryjnych, gdzie liczy się każda godzina przestoju. Przeprowadzamy inspekcje bez konieczności przerywania procesów technologicznych. Jest to kluczowe dla zachowania ciągłości operacyjnej dużych zakładów przemysłowych. Zapewniamy pełne wsparcie techniczne, od etapu planowania strategii badań po szczegółową analizę końcową i doradztwo w zakresie ewentualnych napraw.

Innowacje w służbie bezpieczeństwa

Stawiamy na automatyzację, wykorzystując zaawansowane skanery do badania spoin obwodowych. Zwiększa to powtarzalność i precyzję wyników w porównaniu do klasycznych metod manualnych. Nasza oferta jest kompleksowa. Badania ultradźwiękowe złączy spawanych często uzupełniamy o weryfikację składu chemicznego materiału (badania PMI) oraz badania twardości (HT). Takie holistyczne podejście pozwala na pełną ocenę stanu technicznego infrastruktury w jednym cyklu inspekcyjnym. Dla zbiorników i instalacji wymagających potwierdzenia szczelności spoin pachwinowych i den, rekomendujemy uzupełnienie diagnostyki o badania szczelności LT metodą Vacuum Box, które skutecznie wykrywają mikroskopijne nieszczelności niedostępne dla innych technik. W przypadku systemów przesyłowych szczególnie narażonych na ryzyko awarii, warto rozważyć również badania szczelności instalacji gazowych metodą LT, które stanowią fundament odpowiedzialnego zarządzania infrastrukturą krytyczną. Zapraszamy do bezpośredniego kontaktu z doradcami ULTRARENT. Pomożemy dobrać optymalną metodę diagnostyczną dostosowaną do specyfiki Państwa projektu i wymagań dozoru technicznego. Wybierz certyfikowane badania nieniszczące i zyskaj bezkompromisową jakość.

Postaw na precyzję i bezpieczeństwo swoich konstrukcji

Wybór nowoczesnej diagnostyki to inwestycja w trwałość i bezawaryjność infrastruktury przemysłowej. Zaawansowane badania ultradźwiękowe złączy spawanych realizowane metodami PAUT i TFM eliminują ryzyko przeoczenia krytycznych wad; zapewniają jednocześnie pełną zgodność z rygorystycznymi normami ISO 17640 oraz ISO 19285. Dzięki mobilnym zespołom diagnostycznym działającym w całej Polsce, inspekcje mogą odbywać się bezpośrednio na obiekcie, bez wstrzymywania kluczowych procesów technologicznych. Certyfikowany personel NDT stopnia 2 i 3 gwarantuje rzetelność orzeczeń oraz precyzję, która jest nieosiągalna dla tradycyjnych metod manualnych, co przekłada się na realne bezpieczeństwo konstrukcji.

Nowoczesne systemy obrazowania TFM pozwalają na uzyskanie krystalicznie czystego obrazu struktury materiału w czasie rzeczywistym, ułatwiając podejmowanie kluczowych decyzji technicznych. To rozwiązanie, które łączy chłodną, inżynieryjną precyzję z pragmatyzmem biznesowym i dbałością o optymalizację kosztów eksploatacji. Skonsultuj swoje potrzeby z ekspertami ULTRARENT i zamów precyzyjne badania PAUT, aby zyskać pełną kontrolę nad jakością swoich spoin i bezpieczeństwem realizowanych projektów. Zapraszamy do współpracy przy najbardziej wymagających wyzwaniach inżynieryjnych, gdzie jakość nie znosi kompromisów.

Często Zadawane Pytania

Czy badania ultradźwiękowe złączy spawanych mogą całkowicie zastąpić radiografię (RTG)?

Tak, nowoczesne badania ultradźwiękowe złączy spawanych, szczególnie w technologii PAUT, mogą skutecznie zastąpić radiografię w większości zastosowań przemysłowych. Metody te oferują wyższą wykrywalność wad płaskich, takich jak pęknięcia czy przyklejenia, które są trudne do uchwycenia na kliszach RTG. Dodatkowo eliminacja promieniowania jonizującego pozwala na prowadzenie inspekcji bez wyłączania stref z ruchu, co znacznie przyspiesza procesy montażowe i obniża koszty operacyjne projektu bez ryzyka dla personelu.

Jakie są główne ograniczenia metody ultradźwiękowej UT w porównaniu do PAUT?

Konwencjonalna metoda UT opiera się na manualnym prowadzeniu głowicy pod jednym stałym kątem, co ogranicza precyzję wymiarowania wad i zwiększa ryzyko błędów ludzkich. PAUT wykorzystuje głowice wieloprzetwornikowe, co umożliwia elektroniczne sterowanie wiązką i tworzenie cyfrowych map spoiny w czasie rzeczywistym. Głównym ograniczeniem klasycznego UT jest brak trwałego zapisu cyfrowego oraz mniejsza efektywność przy badaniu spoin o bardzo złożonej geometrii lub trudnym dostępie operacyjnym.

Czy do przeprowadzenia badania ultradźwiękowego wymagane jest specjalne przygotowanie powierzchni spoiny?

Tak, przygotowanie powierzchni jest krytyczne dla skuteczności penetracji fal akustycznych w głąb materiału. Powierzchnia musi być pozbawiona odprysków spawalniczych, luźnej rdzy, zgorzeliny oraz grubych powłok malarskich, które mogłyby tłumić lub rozpraszać sygnał. Wymagana jest czystość mechaniczna na szerokości strefy przesuwania głowicy, zazwyczaj po obu stronach lica spoiny. Odpowiednia gładkość zapewnia stabilne sprzężenie akustyczne, co bezpośrednio przekłada się na wiarygodność wyników i precyzyjną lokalizację nieciągłości.

Jakie normy regulują badania ultradźwiękowe spoin w Polsce?

W Polsce kluczową regulacją jest norma PN-EN ISO 17640, która określa techniki badania złączy spawanych w materiałach metalowych. Poziomy akceptacji dla wykrytych nieciągłości definiuje norma PN-EN ISO 11666. W przypadku zaawansowanych metod stosuje się wytyczne PN-EN ISO 19285 oraz PN-EN ISO 13588. Przestrzeganie tych standardów jest niezbędne do uzyskania certyfikacji i pełnej akceptacji wyników przez jednostki dozoru technicznego, takie jak Urząd Dozoru Technicznego.

Czy badania ultradźwiękowe są bezpieczne dla personelu pracującego w pobliżu?

Badania ultradźwiękowe są całkowicie bezpieczne i nie wymagają wyznaczania stref ochronnych dla pracowników przebywających w pobliżu. Metoda ta wykorzystuje fale mechaniczne o wysokiej częstotliwości, które nie niosą żadnego zagrożenia dla zdrowia ludzkiego, w przeciwieństwie do radiografii wykorzystującej promieniowanie jonizujące. Dzięki temu diagnostyka może być prowadzona na czynnych placach budowy bez przerywania prac spawalniczych czy montażowych, co stanowi kluczowy atut w optymalizacji harmonogramów dużych inwestycji przemysłowych.
