Badania szczelności LT: Kompleksowy przewodnik po metodzie pęcherzykowej i Vacuum Box

Czy jedna niewidoczna nieszczelność może doprowadzić do katastrofy ekologicznej i przestoju wartego miliony? W wymagającym sektorze przemysłowym, gdzie bezpieczeństwo instalacji zależy od integralności każdego spawu, badania szczelności LT stanowią krytyczną linię obrony przed awarią. Często to właśnie mikroskopijne pory w spoinach den zbiorników lub połączeniach pachwinowych stają się przyczyną wycieków, których wykrycie tradycyjnymi metodami jest niemożliwe przy braku obustronnego dostępu do materiału.

Zapewne zdajesz sobie sprawę, że spełnienie rygorystycznych norm dozorowych, takich jak PN-EN 1593 czy PN-EN 1779, wymaga nie tylko specjalistycznej wiedzy, ale i bezkompromisowej precyzji wykonania. Ten przewodnik pozwoli Ci dogłębnie zrozumieć techniczne aspekty próby pęcherzykowej i dowiedzieć się, dlaczego metoda Vacuum Box jest najskuteczniejszym wyborem dla Twojej infrastruktury. Przeanalizujemy aktualne standardy branżowe, mechanizm działania komór próżniowych oraz kluczowe kryteria doboru technologii badawczej. Dowiesz się, jak zapewnić bezpieczeństwo instalacji, skanując długie odcinki spoin w sposób szybki i zgodny z najwyższymi standardami jakościowymi NDT.

Czym są badania szczelności LT i dlaczego są kluczowe w NDT?

Badania szczelności LT (Leak Testing) to zaawansowana grupa metod nieniszczących, których priorytetem jest wykrywanie i lokalizacja nieszczelności przechodzących. W inżynierii przemysłowej metoda ta stanowi fundament bezpieczeństwa procesowego. Skupia się ona na identyfikacji wad, które pozwalają na przepływ gazów lub cieczy przez barierę ciśnieniową, co odróżnia ją od metod VT czy PT, badających głównie ciągłość powierzchniową. Stosowanie LT jest niezbędne wszędzie tam, gdzie nawet mikroskopijny wyciek substancji niebezpiecznych mógłby doprowadzić do katastrofy środowiskowej lub wybuchu.

Rola, jaką pełnią badania szczelności LT w cyklu życia obiektu, jest nie do przecenienia. Podczas odbiorów technicznych nowych instalacji potwierdzają one jakość wykonania spoin montażowych. Z kolei w trakcie przeglądów okresowych pozwalają monitorować degradację materiału i zmęczenie złączy. Dzięki temu operatorzy mogą planować remonty w sposób przewidywalny, unikając awaryjnych wyłączeń, które generują straty liczone w milionach złotych.

LT vs. Próba ciśnieniowa: Kiedy wybrać metodę pęcherzykową?

Pełne próby ciśnieniowe, choć skuteczne, często okazują się logistycznym koszmarem. Wymagają one napełnienia całego układu medium (często wodą), co wiąże się z ogromnym obciążeniem konstrukcji i koniecznością późniejszego, czasochłonnego osuszania. Metoda pęcherzykowa Vacuum Box eliminuje te bariery. Jest idealna w sytuacjach, gdy napełnienie instalacji jest technicznie niemożliwe lub ekonomicznie nieuzasadnione. Pozwala na precyzyjną, punktową weryfikację napraw bez angażowania całej infrastruktury, co znacząco przyspiesza procesy modernizacyjne.

Zalety metody jednostronnej (Vacuum Box)

Wielu inżynierów zmaga się z problemem ograniczonego dostępu do fundamentów zbiorników lub spoin przykrytych izolacją. Technologia Vacuum Box rozwiązuje ten problem, umożliwiając badanie przy dostępie tylko do jednej strony elementu. Operator nakłada roztwór pieniątwórczy i przykłada specjalistyczną komorę, w której agregat próżniowy wytwarza podciśnienie. Różnica ciśnień wymusza przepływ powietrza przez ewentualne nieszczelności, co objawia się natychmiastowym powstawaniem pęcherzyków. To przejrzysty, wizualny dowód, który nie pozostawia miejsca na błędy interpretacyjne.

Mechanika badania: Jak działa metoda pęcherzykowa Vacuum Box?

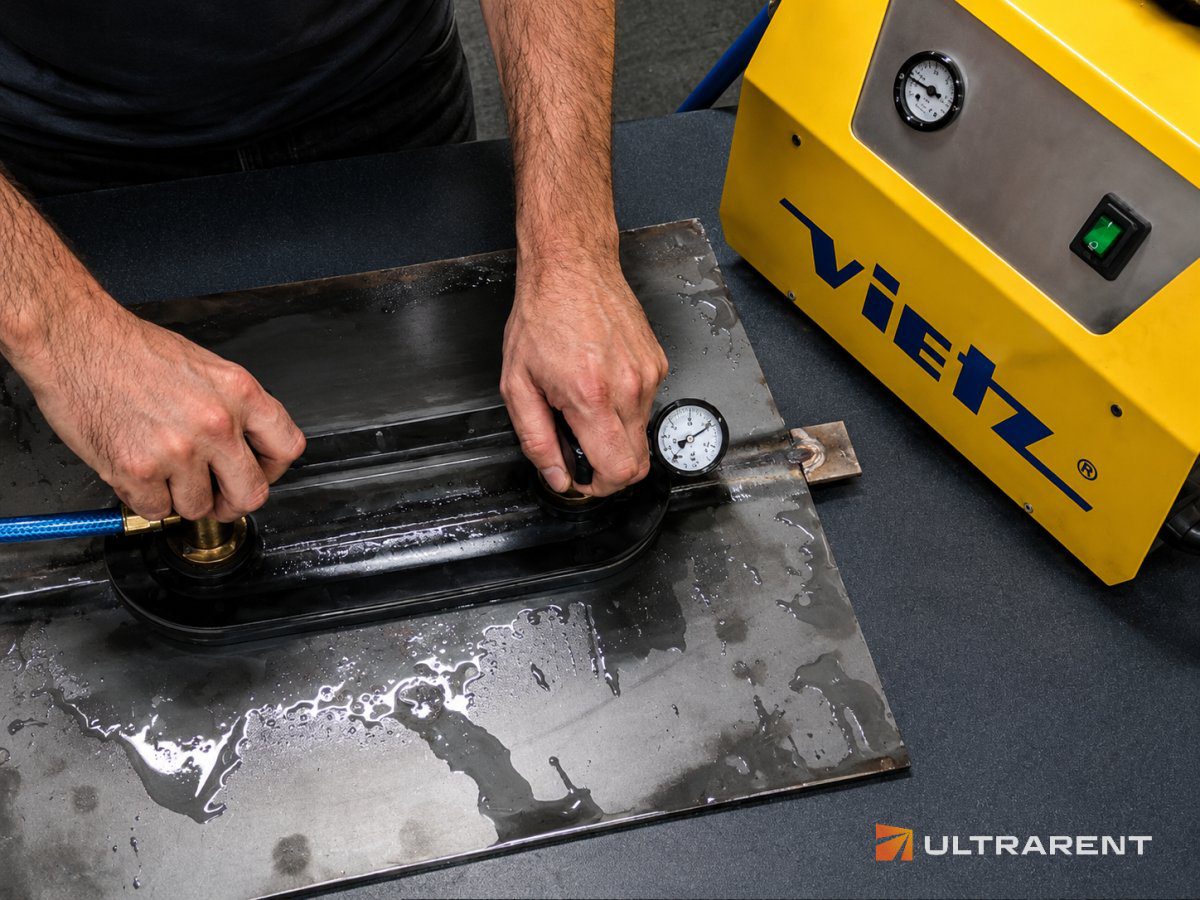

Mechanika metody Vacuum Box opiera się na prostym, lecz niezwykle skutecznym zjawisku fizycznym różnicy ciśnień. Badania szczelności LT wymagają zastosowania agregatu próżniowego, który usuwa powietrze z wnętrza szczelnej komory przyłożonej do powierzchni spoiny. Przed przystąpieniem do testu operator nanosi na badany obszar specjalistyczny roztwór pieniątwórczy (indykator). W momencie wytworzenia podciśnienia, powietrze przedostające się przez ewentualną nieszczelność przechodzącą formuje widoczne pęcherzyki. Pozwala to na natychmiastową i precyzyjną lokalizację wady bez konieczności interpretacji skomplikowanych wykresów czy sygnałów cyfrowych.

Rodzaje komór próżniowych i ich zastosowanie

Wybór oprzyrządowania determinuje skuteczność diagnostyki w trudnych warunkach montażowych. Komory płaskie są standardem przy spoinach doczołowych den dużych zbiorników magazynowych. W przypadku połączeń o złożonej geometrii, takich jak styk płaszcza z dennicą, stosujemy komory segmentowe lub narożne. Kluczowym elementem jest elastyczna uszczelka. Jej profil musi idealnie przylegać do powierzchni, dlatego dobieramy ją pod kątem chropowatości materiału, aby zagwarantować stabilność wytworzonej próżni podczas skanowania całego odcinka spoiny. Takie podejście zapewnia 100% pokrycia badanego obszaru.

Wykrywanie wad: Od mikropęknięć po nieszczelności montażowe

Precyzja badania zależy od ścisłego przestrzegania parametrów technicznych zawartych w normie PN-EN 1593. Poziom podciśnienia oraz czas utrzymania próżni to czynniki krytyczne dla wiarygodności wyniku. Interpretacja wizualna wymaga inżynierskiego oka. Szybko rosnące pęcherze sygnalizują zazwyczaj błędy montażowe, podczas gdy drobna piana może świadczyć o mikropęknięciach zmęczeniowych. Należy uwzględnić wpływ temperatury otoczenia na właściwości indykatora, co bezpośrednio rzutuje na czułość próby. Jeśli Twoja instalacja wymaga rygorystycznej kontroli, profesjonalne badania szczelności LT gwarantują wykrycie defektów zgodnie z najwyższymi standardami bezpieczeństwa przemysłowego.

Normy i standardy techniczne badań szczelności w 2026 roku

Zgodność z aktualnymi regulacjami technicznymi to fundament bezpieczeństwa procesowego w przemyśle ciężkim. W 2026 roku kluczowym dokumentem określającym rygory metody pęcherzykowej pozostaje norma PN-EN 1593. Precyzuje ona wymagania dotyczące czułości badania, rodzaju stosowanych indykatorów oraz parametrów aparatury wytwarzającej podciśnienie. Dla obiektów podlegających pod dozór techniczny, wytyczne UDT stanowią obligatoryjny punkt odniesienia, determinujący dopuszczenie instalacji do eksploatacji. Prawidłowo przeprowadzone badania szczelności LT muszą być udokumentowane szczegółowym protokołem. Taki dokument zawiera dane o poziomie próżni, czasie ekspozycji oraz stanie przygotowania powierzchni, co jest niezbędne podczas audytów bezpieczeństwa.

Standardy dla zbiorników magazynowych (API 650 / EN 14015)

Zbiorniki przeznaczone do magazynowania substancji płynnych wymagają szczególnego reżimu kontrolnego zgodnie ze standardami API 650 oraz EN 14015. Normy te narzucają obowiązek weryfikacji szczelności den zbiorników bezpośrednio po montażu lub zakończeniu prac remontowych. W ramach nowoczesnych programów zarządzania integralnością mechaniczną, częstotliwość badań LT jest ściśle skorelowana z ryzykiem korozyjnym i wiekiem obiektu. Pozwala to na skuteczne zapobieganie niekontrolowanym wyciekom substancji niebezpiecznych do gruntu.

Kwalifikacje personelu a rzetelność wyniku

Nawet najbardziej zaawansowany agregat próżniowy nie zastąpi kompetencji operatora. Zgodnie z normą PN-EN ISO 9712, personel wykonujący badania szczelności LT musi posiadać stosowne certyfikaty potwierdzające wiedzę merytoryczną. W praktyce przemysłowej stopień 2 certyfikacji NDT jest standardem niezbędnym, aby inspektor mógł samodzielnie interpretować wyniki i brać odpowiedzialność za dobór parametrów w trudnych warunkach terenowych. Wiedza ekspercka pozwala odróżnić niegroźne zjawiska powierzchniowe od krytycznych nieszczelności przechodzących. Jeśli planujesz odbiór techniczny instalacji, zamów profesjonalne badania szczelności LT realizowane przez certyfikowanych specjalistów, co zagwarantuje pełną akceptację dokumentacji przez jednostki dozorowe.

Profesjonalna diagnostyka LT: Dlaczego warto zaufać ekspertom?

Skuteczna diagnostyka przemysłowa wymaga holistycznego podejścia do integralności materiałowej. Profesjonalne badania szczelności LT rzadko występują w całkowitej izolacji. Najwyższy poziom pewności uzyskuje się poprzez synergię metod, łącząc LT z badaniami magnetyczno-proszkowymi. Taka kombinacja pozwala nie tylko wykryć nieszczelności przechodzące, ale i zidentyfikować powierzchniowe pęknięcia zmęczeniowe, które w przyszłości mogłyby stać się źródłem awarii. Eksperci wykorzystują nowoczesne agregaty próżniowe wyposażone w precyzyjne zawory bezpieczeństwa. Chroni to badany materiał przed nadmiernym odkształceniem mechanicznym podczas testu.

Stosowanie wyłącznie atestowanych środków chemicznych skutecznie eliminuje ryzyko błędnej interpretacji wyników. Certyfikowane indykatory posiadają optymalne napięcie powierzchniowe. Gwarantuje to stabilność pęcherzyków nawet przy minimalnych gradientach ciśnień. To precyzja, która wyklucza błąd ludzki i zapewnia pełną powtarzalność testów niezależnie od panujących warunków atmosferycznych czy chropowatości spoiny.

Mobilne laboratorium NDT i gotowość operacyjna

Realizacja zleceń bezpośrednio na obiekcie przemysłowym to fundament nowoczesnego serwisu technicznego. Mobilne zespoły NDT działają na terenie całego kraju, co całkowicie eliminuje zbędną logistykę po stronie klienta. Szybkość reakcji ma znaczenie krytyczne, zwłaszcza w sytuacjach awaryjnych. Natychmiastowa lokalizacja nieszczelności pozwala na błyskawiczne wdrożenie procedur naprawczych, co chroni ciągłość procesów produkcyjnych i minimalizuje straty finansowe wynikające z przestojów.

Kompleksowe podejście do bezpieczeństwa instalacji

Nowoczesne badania nieniszczące LT stanowią filar strategii Zero Leakage w przemyśle ciężkim. Ich wdrożenie to gwarancja pełnej szczelności instalacji, zgodności z prawem dozorowym oraz optymalizacji kosztów utrzymania ruchu. Wybierając certyfikowane badania szczelności LT, zyskujesz pewność, że Twoja infrastruktura spełnia najwyższe standardy bezpieczeństwa przemysłowego. Przekłada się to bezpośrednio na zaufanie kontrahentów oraz stabilność operacyjną całego zakładu.

Integralność i bezpieczeństwo Twojej infrastruktury bez kompromisów

Skuteczne zarządzanie integralnością mechaniczną obiektów przemysłowych wymaga narzędzi, które łączą inżynieryjną precyzję z wysoką efektywnością kosztową. Metoda pęcherzykowa Vacuum Box udowodniła, że jest niezastąpiona w diagnostyce spoin den zbiorników oraz wszędzie tam, gdzie dostęp jednostronny ogranicza zastosowanie innych technik NDT. Profesjonalne badania szczelności LT realizowane w ścisłym oparciu o normy PN-EN 1593 oraz API 650 to nie tylko wymóg formalny jednostek dozorowych. To przede wszystkim realna gwarancja ochrony środowiska i bezpieczeństwa procesowego Twojego zakładu.

Wybór partnera dysponującego nowoczesnym parkiem aparatury próżniowej oraz personelem certyfikowanym zgodnie z ISO 9712 na poziomach 2 i 3 eliminuje ryzyko błędnych interpretacji wyników w trudnych warunkach terenowych. Pełna zgodność z normami oraz rzetelna dokumentacja powykonawcza stanowią fundament stabilności operacyjnej. Nie pozwól, aby ukryte wady spoin zagroziły ciągłości procesów produkcyjnych. Skonsultuj badanie szczelności LT z inżynierem ULTRARENT i zyskaj pewność potwierdzoną przez ekspertów. Twoje instalacje wymagają diagnostyki, która nie zawodzi w sytuacjach krytycznych.

Często Zadawane Pytania

Czy badania szczelności LT metodą pęcherzykową są dopuszczalne przez UDT?

Tak, badania szczelności LT metodą pęcherzykową są w pełni akceptowane przez Urząd Dozoru Technicznego jako skuteczna technika nieniszcząca. Metoda ta jest powszechnie stosowana przy odbiorach i rewizjach zbiorników bezciśnieniowych oraz niskociśnieniowych zgodnie z normą PN-EN 1593. Warunkiem uznania wyników przez inspektora UDT jest posiadanie przez personel certyfikatów stopnia 2 lub 3 wydanych według standardu PN-EN ISO 9712 oraz stosowanie wzorcowanej aparatury próżniowej.

Jakie są ograniczenia metody Vacuum Box w porównaniu do metod helowych?

Głównym ograniczeniem metody Vacuum Box jest jej niższa czułość w porównaniu do zaawansowanych systemów helowych wykorzystujących spektrometrię mas. Podczas gdy metoda pęcherzykowa pozwala na wykrycie nieszczelności o natężeniu rzędu 10^-4 mbar*l/s, techniki helowe identyfikują wycieki mikroskopijne o kilka rzędów wielkości mniejsze. Próba pęcherzykowa służy przede wszystkim do lokalizacji nieszczelności przechodzących w spoinach doczołowych i pachwinowych, gdzie priorytetem jest szybkość skanowania długich odcinków spoin den zbiorników. W sektorze energetycznym szczególne znaczenie mają badania szczelności instalacji gazowych, gdzie dobór odpowiedniej metody diagnostycznej jest kluczowy dla bezpieczeństwa całego systemu przesyłowego.

Czy badanie szczelności LT wymaga specjalnego przygotowania powierzchni spoiny?

Prawidłowe badanie szczelności wymaga dokładnego oczyszczenia powierzchni spoiny oraz strefy wpływu ciepła. Obszar badawczy musi być suchy i wolny od żużlu, rdzy, smarów oraz łuszczącej się powłoki malarskiej, które mogłyby zamaskować nieszczelność lub utrudnić przyleganie uszczelki komory próżniowej. W przypadku spoin surowych po spawaniu konieczne jest usunięcie odprysków. Odpowiednie przygotowanie podłoża jest kluczowe dla uzyskania stabilnego podciśnienia i zapewnienia wiarygodności wizualnej interpretacji powstających pęcherzyków indykatora.

Ile czasu trwa badanie szczelności dna zbiornika o średnicy 20 metrów?

Czas trwania diagnostyki dna zbiornika o średnicy 20 metrów zależy od całkowitej długości spoin oraz stopnia przygotowania powierzchni. Przy standardowym układzie arkuszy blach, mobilny zespół NDT jest w stanie wykonać pełne badanie w ciągu jednej do dwóch zmian roboczych. Proces ten obejmuje nanoszenie indykatora, etapowe przykładanie komory próżniowej z zakładką oraz sporządzenie dokumentacji powykonawczej. Wykorzystanie nowoczesnych agregatów pozwala na szybkie uzyskanie wymaganego podciśnienia, co znacząco optymalizuje tempo prac montażowych.

Czy badanie szczelności LT można wykonywać przy ujemnych temperaturach?

Wykonywanie badania szczelności LT w ujemnych temperaturach jest możliwe, jednak wymaga zastosowania specjalistycznych indykatorów mrozoodpornych. Standardowe roztwory pieniątwórcze na bazie wody zamarzają poniżej zera, co uniemożliwia formowanie się pęcherzyków i maskuje ewentualne wady. Należy również pamiętać, że niskie temperatury wpływają na elastyczność uszczelek komór próżniowych, co może utrudniać uzyskanie wymaganej szczelności układu. W takich warunkach inżynierowie muszą precyzyjnie dobrać chemię badawczą oraz parametry podciśnienia, aby zachować zgodność z rygorami normatywnymi.
