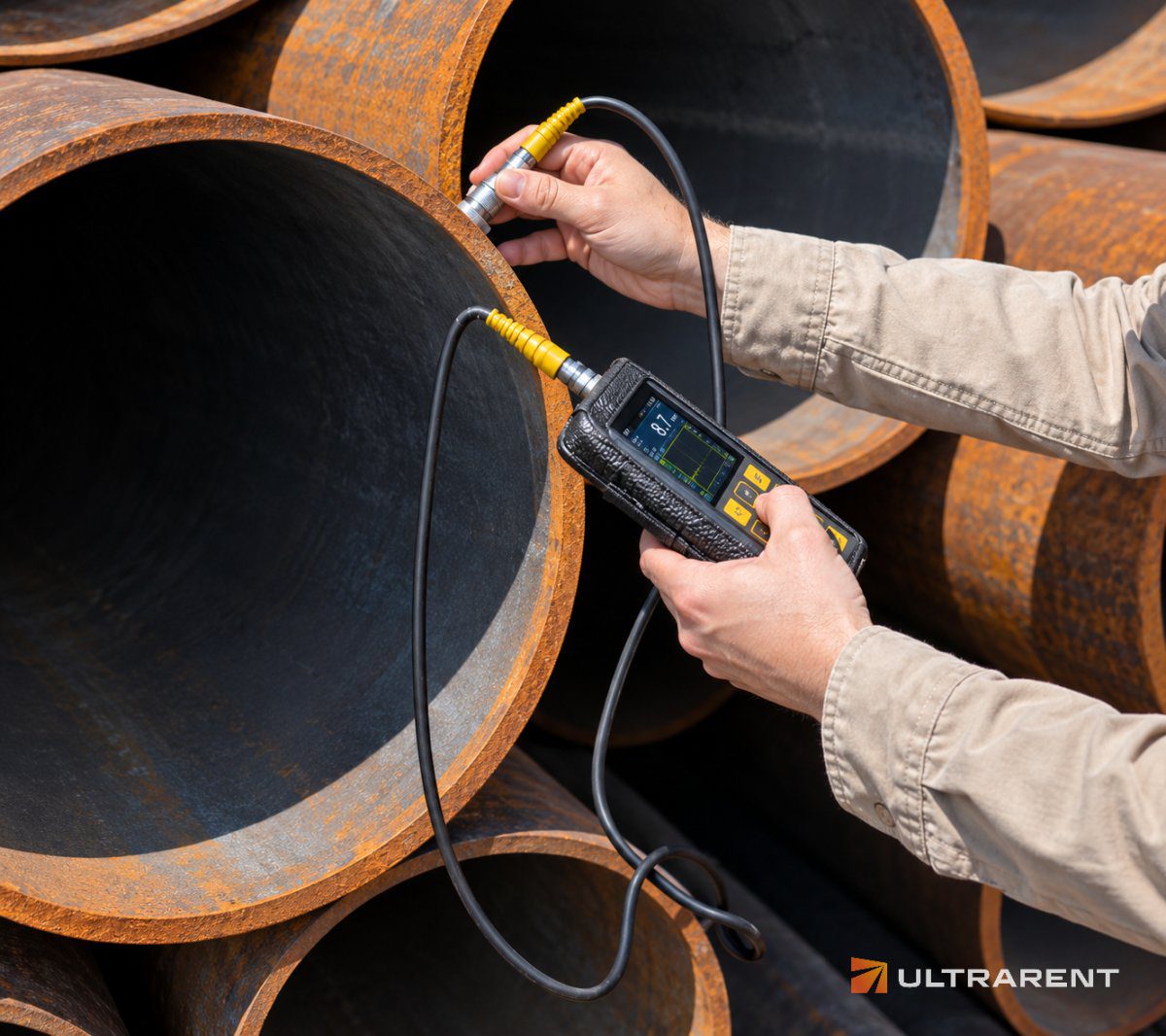

Pomiary twardości in situ: Przewodnik po badaniach twardości metali w terenie

Współczesna diagnostyka techniczna odchodzi od kosztownego demontażu elementów na rzecz badań wykonywanych bezpośrednio na instalacji. Pomiary twardości in situ to obecnie pełnoprawna metoda inżynieryjna, która przy zachowaniu rygorystycznych procedur dorównuje precyzją testom laboratoryjnym. Zapewne nie raz mierzyli się Państwo z dylematem, czy ryzykować przestój i demontaż kluczowego podzespołu, czy polegać na niepewnych wynikach szybkich testów terenowych. Ryzyko awarii z powodu kruchości spoin lub błędów w obróbce cieplnej jest zbyt wysokie, by pozwalać sobie na domysły.

Z tego przewodnika dowiedzą się Państwo, jak precyzyjnie mierzyć twardość materiałów bezpośrednio na instalacjach przemysłowych bez konieczności pobierania próbek. Przedstawimy sprawdzone sposoby na uzyskanie pełnej zgodności z normami ISO 16857 oraz ASTM A1038 w warunkach polowych. Przeanalizujemy różnice między metodą UCI a metodą Leeba, wskażemy wymagania dotyczące chropowatości powierzchni i podpowiemy, jak przygotować proces, by otrzymać wiarygodny raport z badań NDT. To kompendium wiedzy dla profesjonalistów, którzy stawiają na bezpieczeństwo i mobilność w 2026 roku.

Czym są pomiary twardości in situ i dlaczego są kluczowe w przemyśle?

Pomiary twardości in situ to zaawansowana technika diagnostyczna, która pozwala na precyzyjną ocenę właściwości mechanicznych metali bez naruszania ich struktury. W przeciwieństwie do stacjonarnych badań laboratoryjnych, które wymagają wycięcia próbki i jej transportu, badania terenowe odbywają się bezpośrednio na instalacji. Takie podejście eliminuje kosztowne przestoje i konieczność demontażu, co w przypadku rurociągów pod ciśnieniem czy wielkogabarytowych zbiorników jest jedynym racjonalnym rozwiązaniem biznesowym.

Twardość materiału jest bezpośrednio skorelowana z jego wytrzymałością na rozciąganie oraz odpornością na pękanie. Regularne monitorowanie tego parametru pozwala uniknąć awarii wynikających z nadmiernej kruchości lub błędów wykonawczych. Wykonanie badania w terenie staje się niezbędne, gdy:

• elementy mają masę lub gabaryty uniemożliwiające logistykę do laboratorium,
• instalacja pracuje w trybie ciągłym i nie można jej wyłączyć,
• wymagana jest natychmiastowa weryfikacja jakości spoin po procesie PWHT (Post Weld Heat Treatment).

Pomiary twardości a integralność konstrukcji

Długotrwała eksploatacja urządzeń w ekstremalnych temperaturach prowadzi do nieodwracalnych zmian w mikrostrukturze metalu. Profesjonalne pomiary twardości in situ pozwalają wykryć starzenie materiału i spadek jego właściwości plastycznych, zanim dojdzie do pęknięcia. Aby uzyskać pełną diagnozę, dane te często łączy się z analizą PMI stopów metali. Taka integracja metod NDT gwarantuje, że zastosowany komponent jest zgodny z dokumentacją projektową i zachowuje wymaganą odporność zmęczeniową.

Skale twardości stosowane w badaniach mobilnych

W diagnostyce terenowej kluczowa jest umiejętność konwersji wyników między skalami Brinella (HBW), Rockwella (HRC) i Vickersa (HV). Skala Vickersa jest najczęściej wybierana w badaniach in situ, ponieważ jako jedyna pozwala na precyzyjne badanie zarówno cienkich warstw utwardzonych, jak i grubych przekrojów przy użyciu tego samego wgłębnika. Nowoczesne metody, takie jak UCI (Ultrasonic Contact Impedance), bazują właśnie na skali HV. Zapewniają one najwyższą powtarzalność wyników, co jest potwierdzone przez rygorystyczne normy ASTM A1038 oraz ISO 16857.

Nowoczesne metody badań twardości w terenie: UCI vs. Metoda Leeba

Wybór techniki pomiarowej decyduje o wiarygodności wyniku i bezpieczeństwie całej instalacji. W nowoczesnej diagnostyce terenowej dominują dwa podejścia: statyczno-ultradźwiękowe oraz dynamiczne. Profesjonalne pomiary twardości in situ wymagają zrozumienia fizyki kontaktu wgłębnika z podłożem, ponieważ każde z tych rozwiązań ma ściśle określone ramy zastosowania. Prawidłowe dopasowanie metody pozwala uniknąć błędnych odczytów, które mogą prowadzić do kosztownych, lecz niepotrzebnych napraw konstrukcji.

Metoda UCI – precyzja w strefie spoin

Metoda Ultrasonic Contact Impedance (UCI), regulowana przez normę ASTM A1038 oraz ISO 16857, wykorzystuje drgania ultradźwiękowe pręta zakończonego wgłębnikiem Vickersa. Pomiar opiera się na zmianie częstotliwości rezonansowej po wniknięciu w materiał. Jest to rozwiązanie niezastąpione przy badaniu strefy wpływu ciepła (SWC) oraz mikrotwardości warstw utwardzonych. Minimalny odcisk sprawia, że proces jest w pełni nieniszczący, co czyni go idealnym wyborem dla precyzyjnych komponentów o cienkich ściankach.

Metoda odbicia sprężystego (Leeb) – dla ciężkiego przemysłu

Metoda Leeba, opisana w normach ASTM A956 i ISO 16859, to technika dynamiczna. Polega na pomiarze energii odbicia bijaka od powierzchni elementu. Sprawdza się doskonale przy masywnych odlewach, odkuwkach i ciężkich konstrukcjach o masie przekraczającej 5 kg. Głównym ograniczeniem jest konieczność stabilnego podparcia. Wibracje i ugięcia cienkich ścianek mogą całkowicie zafałszować odczyt, dlatego przy rurociągach o małej grubości metoda ta zazwyczaj ustępuje technologii UCI.

Kluczową różnicą między tymi metodami jest masa minimalna obiektu oraz wymagana jakość wykończenia powierzchni. Dla metody UCI niezbędna jest chropowatość Ra ≤ 5 µm, co wymusza dokładne szlifowanie miejsca styku. Przy metodzie Leeba tolerancja jest wyższa, jednak brak gładkości zawsze zwiększa rozrzut wyników. Jeśli planują Państwo profesjonalne pomiary twardości in situ, warto skonsultować dobór aparatury z ekspertami, którzy precyzyjnie dopasują metodę do geometrii i stanu technicznego obiektu.

Zastosowanie pomiarów twardości w diagnostyce spoin i konstrukcji

Diagnostyka spoin to obszar, w którym pomiary twardości in situ znajdują najczęstsze zastosowanie. Weryfikacja twardości w samej spoinie, linii wtopienia oraz strefie wpływu ciepła (SWC) pozwala wykryć błędy metalurgiczne, które mogą prowadzić do pęknięć kruchych. Zbyt wysoka twardość w SWC często sygnalizuje powstanie struktur martenzytycznych. Jest to zjawisko niedopuszczalne w instalacjach ciśnieniowych pracujących w środowiskach korozyjnych, gdzie ryzyko awarii rośnie wraz z twardością materiału.

Kontrola po obróbce cieplnej (PWHT) stanowi kluczowy etap odbioru technicznego w przemyśle ciężkim. Badanie potwierdza, że proces wyżarzania odprężającego skutecznie zredukował naprężenia własne i obniżył twardość do poziomu akceptowalnego przez normy przedmiotowe. Bez tego potwierdzenia rurociągi i zbiorniki w petrochemii są narażone na pękanie korozyjne naprężeniowe (SCC) oraz kruchość wodorową, co bezpośrednio zagraża integralności instalacji. Kompleksowa ocena stanu rurociągów wymaga również uwzględnienia pomiarów grubości rur stalowych, które pozwalają wykryć lokalne wżery korozyjne i precyzyjnie ocenić pozostałą grubość ścianki.

Badania twardości jako uzupełnienie metod ultradźwiękowych

Pomiary twardości rzadko występują jako izolowana metoda. Największą wartość diagnostyczną dają w połączeniu z badaniami ultradźwiękowymi PAUT, które precyzyjnie obrazują strukturę wewnętrzną złącza. Taka korelacja danych jest standardem w kompleksowych badaniach nieniszczących konstrukcji stalowych. Pozwala to na pełną ocenę przydatności elementu do dalszej bezpiecznej eksploatacji bez konieczności pobierania próbek niszczących.

Pomiary twardości w energetyce

W sektorze energetycznym badania te są fundamentem procedur Life Assessment. Inspekcja rur kotłowych i łopatek turbin pozwala zidentyfikować przegrzanie materiału, które objawia się spadkiem twardości poniżej wartości projektowych. Szybka detekcja takich zmian umożliwia zaplanowanie remontu przed wystąpieniem awaryjnego postoju bloku energetycznego. Jeśli Państwa instalacje wymagają natychmiastowej weryfikacji, nasze mobilne zespoły wykonują profesjonalne pomiary twardości in situ, gwarantując wiarygodność wyników w każdych warunkach.

Jak zapewnić wiarygodność wyników badań twardości in situ?

Wiarygodność pomiarów w terenie zależy od trzech filarów: certyfikowanego personelu, sprawnej aparatury oraz rygorystycznej procedury badawczej. Pomiary twardości in situ nie są jedynie prostym odczytem wartości z ekranu urządzenia. Wymagają one od operatora głębokiej wiedzy o metalurgii i mechanice kontaktu. Zgodnie z normą PN-EN ISO 9712, personel wykonujący badania NDT musi posiadać udokumentowane kompetencje, co gwarantuje poprawną interpretację wyników, zwłaszcza w procesie konwersji skal na podstawie normy ISO 18265.

Przed przystąpieniem do prac niezbędna jest weryfikacja twardościomierza na wzorcach twardości o wartościach zbliżonych do spodziewanych wyników. Na precyzję wpływają również czynniki środowiskowe, które w laboratorium są eliminowane. Wysoka temperatura obiektu może zmienić parametry sprężyste metalu, a drgania otoczenia w czynnych zakładach przemysłowych potrafią zakłócić rezonans w metodzie UCI. W przypadku metody Leeba krytyczny jest kierunek uderzenia bijaka. Nowoczesne urządzenia korygują go automatycznie, jednak operator musi zachować idealną prostopadłość względem badanej powierzchni.

Normy regulujące pomiary twardości metali

Podstawą techniczną są normy PN-EN ISO 6507 (Vickers), PN-EN ISO 6506 (Brinell) oraz PN-EN ISO 6508 (Rockwell). W diagnostyce mobilnej kluczowe znaczenie mają standardy ASTM A1038 dla metody UCI oraz ASTM E110 dla twardościomierzy przenośnych. Profesjonalny protokół z badań musi zawierać informacje o metodzie przygotowania powierzchni, typie użytego urządzenia, temperaturze otoczenia oraz zastosowanych tabelach konwersji. Tylko taka dokumentacja pozwala na pełną identyfikowalność wyników przed jednostkami dozorowymi.

Dlaczego warto postawić na profesjonalne laboratorium mobilne?

Wybór eksperckiego zespołu minimalizuje ryzyko błędów operatora, które w trudnych warunkach przemysłowych zdarzają się najczęściej. Mobilne laboratoria oferują dostęp do technologii zintegrowanych z innymi badaniami nieniszczącymi, co pozwala na holistyczną ocenę stanu technicznego. Potrzebujesz precyzyjnych pomiarów na obiekcie? Skontaktuj się z ekspertami ULTRARENT, aby otrzymać wiarygodny raport techniczny wykonany zgodnie z najwyższymi standardami jakościowymi 2026 roku.

Zadbaj o bezpieczeństwo instalacji dzięki precyzyjnym badaniom terenowym

Wybór między metodą UCI a dynamiczną metodą Leeba nie jest kwestią preferencji, lecz inżynieryjną koniecznością wynikającą z geometrii i masy badanego elementu. Profesjonalne badania metali w terenie stanowią fundament nowoczesnej diagnostyki NDT. Pozwalają one na błyskawiczną weryfikację jakości spoin oraz skuteczności obróbki cieplnej bez ingerencji w strukturę materiału. Prawidłowo przeprowadzone badanie, zgodne z rygorystycznymi normami ISO i ASTM, dostarcza wiarygodnych danych niezbędnych do oceny czasu bezpiecznej eksploatacji instalacji.

ULTRARENT oferuje pełne wsparcie w tym zakresie. Dysponujemy najnowocześniejszą aparaturą oraz mobilnymi zespołami diagnostycznymi gotowymi do pracy na terenie całego kraju. Nasze doświadczenie gwarantuje precyzję pomiarów nawet w najtrudniejszych warunkach przemysłowych. Zleć precyzyjne pomiary twardości in situ ekspertom ULTRARENT i zyskaj pewność co do integralności swoich konstrukcji. Inwestycja w rzetelną diagnostykę to najskuteczniejszy sposób na uniknięcie kosztownych awarii i zapewnienie ciągłości procesów technologicznych.

Często zadawane pytania

Czy pomiary twardości in situ są niszczące dla materiału?

Pomiary twardości in situ należą do grupy badań nieniszczących (NDT), co oznacza, że nie naruszają integralności strukturalnej elementu. Metoda UCI pozostawia mikroskopijny odcisk wgłębnika Vickersa, praktycznie niewidoczny gołym okiem. Z kolei metoda Leeba generuje niewielki ślad po uderzeniu bijaka. W obu przypadkach badany komponent pozostaje w pełni sprawny i nie wymaga naprawy ani wymiany po przeprowadzonej diagnostyce, co odróżnia te techniki od klasycznych prób niszczących.

Jaka jest dokładność przenośnych twardościomierzy w porównaniu do stacjonarnych?

Nowoczesna aparatura mobilna osiąga precyzję zbliżoną do urządzeń stacjonarnych, pod warunkiem rygorystycznego zachowania procedur. Metoda UCI pozwala na uzyskanie wyników o wysokiej powtarzalności, które są w pełni porównywalne z laboratoryjnymi testami Vickersa. Kluczowym czynnikiem gwarantującym dokładność jest profesjonalne przygotowanie powierzchni oraz regularna weryfikacja urządzenia na wzorcach twardości. Dzięki temu błąd pomiarowy zostaje zminimalizowany, a otrzymany raport techniczny staje się wiarygodną podstawą do podejmowania decyzji inżynieryjnych.

Jakie są wymagania dotyczące przygotowania powierzchni do badania twardości?

Prawidłowe przygotowanie powierzchni jest warunkiem koniecznym do uzyskania wiarygodnego wyniku. Miejsce pomiaru musi zostać oczyszczone z rdzy, zgorzeliny oraz powłok malarskich, a następnie oszlifowane do uzyskania odpowiedniej gładkości. Dla metody UCI wymagana chropowatość powierzchni powinna wynosić Ra poniżej 5 µm. W przypadku metody dynamicznej Leeba tolerancja jest nieco większa, jednak każda nierówność zwiększa rozrzut wyników. Stabilne podparcie elementu zapobiega drganiom, które mogłyby zafałszować odczyt podczas badania.

Czy można mierzyć twardość na elementach o małej grubości (poniżej 5 mm)?

Tak, pomiar na cienkich elementach jest możliwy, jednak wymaga zastosowania odpowiedniej technologii. Do badania blach i rurek o grubości poniżej 5 mm dedykowana jest wyłącznie metoda UCI, która nie wywołuje drgań sprężystych całego elementu. Tradycyjna metoda Leeba przy tak małych przekrojach generuje błędy wynikające z efektu rezonansu, co uniemożliwia uzyskanie poprawnego odczytu. Wykorzystanie ultradźwiękowego wgłębnika pozwala na bezpieczne i precyzyjne pomiary twardości in situ nawet na bardzo cienkościennych konstrukcjach przemysłowych.

Jakie normy regulują badania twardości metodą UCI?

Badania twardości metodą Ultrasonic Contact Impedance (UCI) są ściśle regulowane przez międzynarodowe standardy techniczne. Najważniejsze z nich to norma amerykańska ASTM A1038 oraz norma międzynarodowa ISO 16857. Dokumenty te określają wymagania dotyczące aparatury, procedury pomiarowej oraz niezbędnej kalibracji. Stosowanie się do tych wytycznych gwarantuje, że pomiary twardości in situ są wykonywane w sposób powtarzalny i uznawany przez jednostki dozoru technicznego, co jest kluczowe przy odbiorach spoin po obróbce cieplnej.
