Budowa defektoskopu ultradźwiękowego – podzespoły, głowice i sterowanie sygnałem

Zrozumienie samej fizyki fali ultradźwiękowej (opisanej w naszym artykule o defektoskopii ultradźwiękowej) to jedno – ale równie ważna jest znajomość samego sprzętu, którym operator prowadzi badanie. W tym artykule rozkładamy defektoskop ultradźwiękowy na czynniki pierwsze: jakie ma podzespoły, jakie funkcje kontroluje operator i czym różnią się od siebie poszczególne typy głowic.

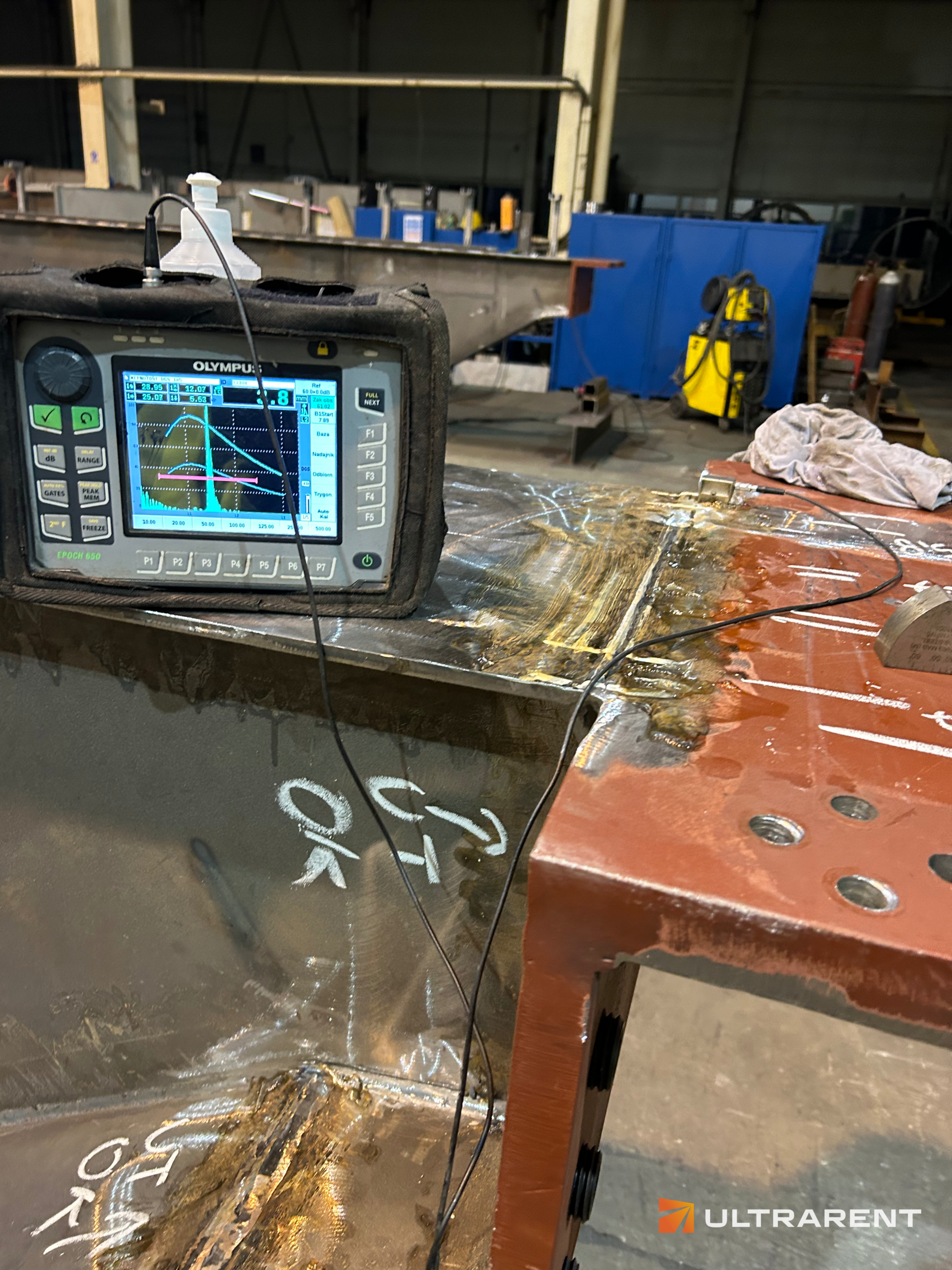

Główne podzespoły defektoskopu

Typowy defektoskop ultradźwiękowy, niezależnie od producenta, zbudowany jest z kilku kluczowych bloków funkcjonalnych:

• Impulsator – generuje krótki, wysokonapięciowy impuls elektryczny (zwykle rzędu 100–400 V, w niektórych zastosowaniach więcej), który pobudza przetwornik piezoelektryczny w głowicy do drgań.
• Odbiornik – wzmacnia i przetwarza sygnał powracający z głowicy po odbiciu od dna materiału lub nieciągłości; to tutaj operator reguluje najważniejsze parametry badania.
• Wyświetlacz – pokazuje zarejestrowany sygnał, najczęściej w postaci A-scanu (wykres amplitudy echa w funkcji czasu/głębokości); nowoczesne urządzenia korzystają z ekranów LCD, starsze modele analogowe wykorzystywały lampy oscyloskopowe (CRT).
• Obudowa i zasilanie – w urządzeniach przenośnych zwykle bateryjne, w obudowie o podwyższonej odporności na pył i wilgoć (klasa szczelności IP66/IP67), co ma znaczenie przy pracy w terenie; modele stacjonarne/laboratoryjne bywają zasilane z sieci i pozbawione tych ograniczeń.

Sterowanie sygnałem – co reguluje operator

Kilka nastaw ma bezpośredni wpływ na jakość i czytelność uzyskanego obrazu:

• Wzmocnienie (gain) – decyduje o czułości badania; zbyt niskie ryzykuje przeoczeniem wskazania, zbyt wysokie generuje nadmiar szumu i fałszywych wskazań.
• Tłumienie obwodu (damping) – wpływa na szerokość generowanego impulsu, a przez to na rozdzielczość badania blisko powierzchni (im krótszy impuls, tym mniejsza strefa martwa).
• Filtracja częstotliwościowa – dopasowanie pasma odbiornika do częstotliwości pracy konkretnej głowicy, ograniczające szumy spoza użytecznego zakresu.
• Wybór trybu wyświetlania – sygnał można obserwować w postaci wyprostowanej (rectified) lub pełnej fali RF, w zależności od potrzeb operatora i wymagań procedury badawczej.

Rodzaje głowic ultradźwiękowych

Głowica (przetwornik) to element, który faktycznie generuje i odbiera falę ultradźwiękową – dobór jej typu ma bezpośredni wpływ na to, jakie niezgodności da się skutecznie wykryć:

• Głowica prosta (normalna) – wprowadza falę prostopadle do powierzchni; podstawowy wybór do badania materiału jednorodnego i pomiarów grubości.
• Głowica kątowa – wprowadza falę pod ustalonym kątem (najczęściej 45°, 60° lub 70°) dzięki klinowi z tworzywa sztucznego; niezbędna przy badaniu złączy spawanych. Więcej o fizyce i doborze kąta piszemy w artykule o badaniu wiązką kątową.
• Głowica dwuelementowa (TR, transmit-receive) – zawiera dwa oddzielne elementy piezoelektryczne: jeden do nadawania, drugi do odbioru sygnału, oddzielone akustyczną przegrodą. Taka konstrukcja znacząco redukuje strefę martwą blisko powierzchni, co czyni ją dobrym wyborem przy pomiarach grubości cienkich lub skorodowanych elementów.
• Głowica z linią opóźniającą (delay line) – ma dodatkowy element (zwykle z tworzywa sztucznego) między przetwornikiem a powierzchnią badanego materiału, co pozwala rozdzielić w czasie impuls początkowy od echa z bardzo płytko położonej nieciągłości – przydatne przy cienkich elementach lub badaniu blisko powierzchni wejściowej.
• Głowica zanurzeniowa – przeznaczona do pracy bez bezpośredniego kontaktu z materiałem, w kąpieli wodnej; stosowana głównie w zautomatyzowanych systemach skanujących, np. przy kontroli produkcyjnej wyrobów walcowanych.

Osobną kategorią są głowice mozaikowe (wieloelementowe), wykorzystywane w technice PAUT – opisaliśmy je szerzej w artykule o zaawansowanych technikach ultradźwiękowych. Warto też wspomnieć o głowicach EMAT, generujących falę bez fizycznego kontaktu z materiałem – piszemy o nich w osobnym artykule.

Dlaczego dobór sprzętu ma znaczenie praktyczne

Żaden pojedynczy defektoskop ani jedna głowica nie sprawdzi się uniwersalnie do wszystkich zadań. Dobór odpowiedniego zestawu – częstotliwości głowicy, jej typu i parametrów pracy odbiornika – wynika z materiału, grubości i rodzaju poszukiwanej niezgodności, a nie jest kwestią przypadku czy tego, co akurat jest pod ręką. Zanim urządzenie trafi do badania na obiekcie, cały zestaw aparat–kabel–głowica wymaga też prawidłowej kalibracji – piszemy o tym w artykule o kalibracji defektoskopu ultradźwiękowego.

Podsumowanie

Defektoskop ultradźwiękowy to układ kilku współpracujących ze sobą podzespołów – impulsatora, odbiornika i wyświetlacza – a jego skuteczność w praktyce zależy równie mocno od doboru właściwej głowicy, jak od samych możliwości aparatu. Znajomość budowy sprzętu pomaga zrozumieć, dlaczego dobór parametrów badania nie jest formalnością, tylko realnym czynnikiem decydującym o wykrywalności niezgodności.
