Badania ultradźwiękowe PAUT: Kompletny przewodnik po nowoczesnej diagnostyce NDT (2026)

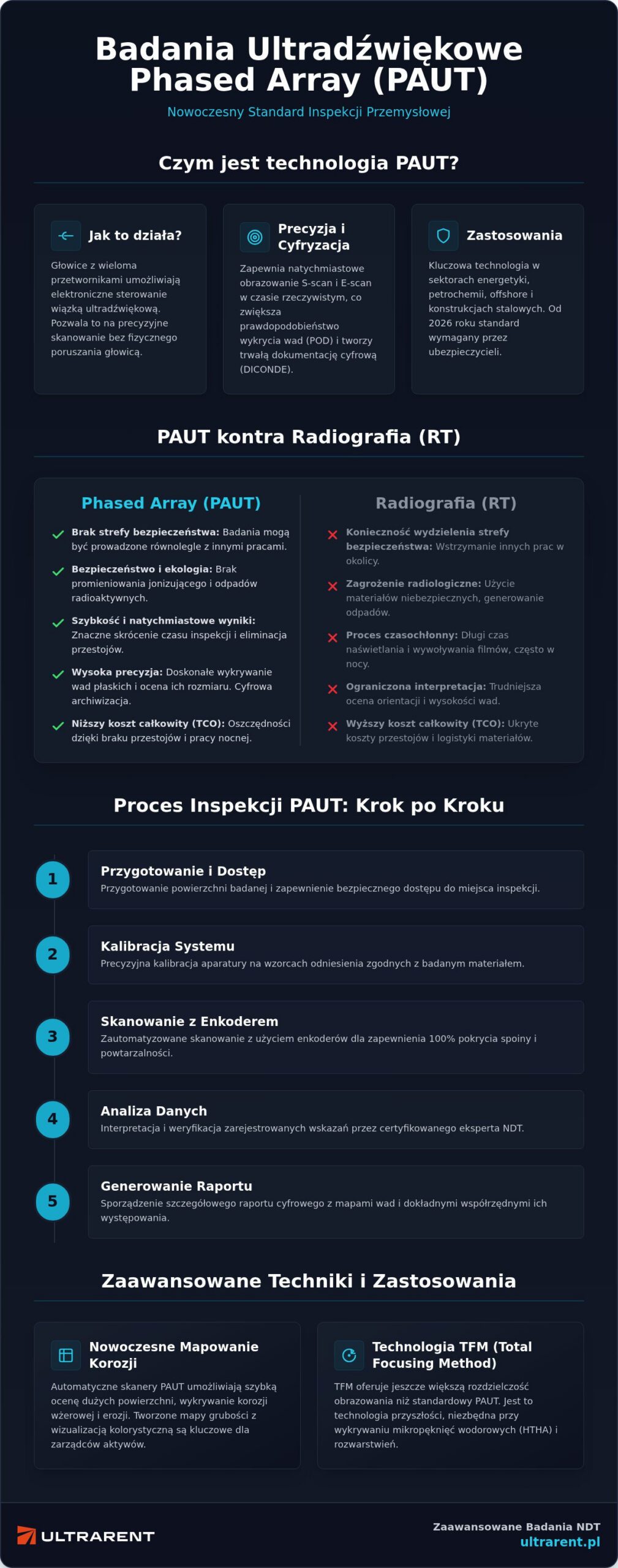

Czym są badania ultradźwiękowe PAUT i dlaczego dominują w nowoczesnym przemyśle?

Technologia Phased Array Ultrasonic Testing (PAUT) to zaawansowana forma badań ultradźwiękowych, która przekształca tradycyjne metody w nowoczesne rozwiązania inżynieryjne. Dzięki elektronicznemu sterowaniu wiązką i wielopunktowemu obrazowaniu, PAUT zapewnia precyzyjne wykrywanie wad w różnych sektorach przemysłu, takich jak energetyka, petrochemia, konstrukcje stalowe i offshore. W 2026 roku stała się standardem wymaganym przez ubezpieczycieli i inwestorów.

Podstawy fizyczne: Jak działa głowica wieloprzetwornikowa?

Głowice PAUT składają się z wielu elementów aktywnych, które umożliwiają elektroniczne ustawianie ogniskowej i kąta padania wiązki bez potrzeby ruchu samej głowicy. Dzięki temu zwiększa się prawdopodobieństwo wykrycia wad (POD), co jest szczególnie istotne przy inspekcji strukturalnej.

Zalety obrazowania cyfrowego w czasie rzeczywistym

Przejście z sygnału typu A-scan na bardziej zrozumiałe obrazy S-scan i E-scan pozwala na natychmiastową ocenę jakości spoiny na miejscu inspekcji. Trwała dokumentacja cyfrowa (DICONDE) ułatwia audyty i monitorowanie zmian w długim okresie.

PAUT czy Radiografia (RT)? Analiza opłacalności i bezpieczeństwa

Porównanie technologii PAUT i RT uwypukla liczne zalety ultradźwięków fazowanych. PAUT eliminuje potrzebę tworzenia stref bezpieczeństwa, co umożliwia prowadzenie badań równolegle z innymi pracami montażowymi. Brak odpadów radioaktywnych i konieczności transportu materiałów niebezpiecznych to kolejne atuty.

Analiza kosztów całkowitych (TCO) diagnostyki

Chociaż koszt jednostkowy badania PAUT może być wyższy, oszczędności wynikające z eliminacji przestojów instalacji oraz rezygnacji z pracy nocnej przy badaniach RTG są znaczące. Szybkość inspekcji ma kluczowy wpływ na harmonogram rozruchu instalacji.

Kiedy PAUT jest bezdyskusyjnym zwycięzcą?

PAUT sprawdza się szczególnie dobrze przy inspekcji spoin o dużych grubościach i złożonych geometriach, w remontach w gęsto zabudowanych halach produkcyjnych oraz w projektach wymagających natychmiastowych decyzji o naprawie spoiny.

Jak wybrać standard badania PAUT dla Twojego projektu?

Wybór odpowiedniej konfiguracji sprzętowej z uwzględnieniem liczby przetworników i wymaganej rozdzielczości jest kluczowy. Ważne jest również zrozumienie norm PN-EN ISO 13588 i PN-EN ISO 19285 oraz możliwości synergii PAUT z TOFD.

PAUT a nowoczesne mapowanie korozji

Automatyczne skanery umożliwiają szybką ocenę dużych powierzchni, wykrywanie korozji wżerowej i erozji ścianek rurociągów, a także tworzenie map grubości z wizualizacją kolorystyczną dla zarządców aktywów.

Warto pamiętać, że precyzyjna diagnostyka nieszczelności instalacji jest istotna również w budownictwie kubaturowym, gdzie firma HydroTech Południe wspiera właścicieli nieruchomości w skutecznym wykrywaniu awarii wodnych oraz usuwaniu skutków zalania.

Technologia TFM (Total Focusing Method) – przyszłość PAUT

TFM oferuje jeszcze większą rozdzielczość obrazowania niż standardowy PAUT, co jest istotne przy wykrywaniu pęknięć wodorowych (HTHA) i rozwarstwień. Warto inwestować w tę technologię, gdy potrzebna jest najwyższa dostępna precyzja.

Proces inspekcji Phased Array: Od przygotowania powierzchni po raport

1. Przygotowanie powierzchni i dostępność miejsca badania.
2. Kalibracja systemu na wzorcach odniesienia zgodnych z materiałem badanym.
3. Skanowanie z użyciem enkoderów dla zapewnienia 100% pokrycia spoiny.
4. Analiza danych i weryfikacja wskazań przez certyfikowanego eksperta.
5. Generowanie raportu z mapami wad i współrzędnymi ich występowania.

Rola enkoderów i skanerów w badaniu PAUT

Zautomatyzowane skanowanie zapewnia powtarzalność wyników i łatwość weryfikacji przez nadzór. Specjalistyczne skanery są nieocenione przy inspekcji rur o małych średnicach.

Interpretacja raportu PAUT dla niefachowców

Zrozumienie map wad i odróżnianie wskazań dopuszczalnych od niedopuszczalnych są kluczowe. Zapis surowych danych (raw data) umożliwia przyszłe inspekcje i precyzyjne naprawy spawalnicze.

Ultrarent: Zaawansowane badania PAUT jako fundament bezpieczeństwa

Ultrarent oferuje mobilne laboratoria NDT, gotowe do działania w każdym punkcie kraju. Nasza flota defektoskopów PAUT/TOFD/TFM jest jedną z najnowocześniejszych, a nasi eksperci mają wieloletnie doświadczenie w wymagających projektach energetycznych.

Dlaczego liderzy przemysłu wybierają Ultrarent?

Zapewniamy szybkość reakcji w sytuacjach awaryjnych i wsparcie techniczne 24/7. Nasza kompleksowość obejmuje zarówno proste pomiary grubości, jak i zaawansowane mapowanie korozji. Gwarantujemy rzetelność wyników potwierdzoną certyfikatami i referencjami.

Skontaktuj się z naszym ekspertem NDT

Oferujemy bezpłatną konsultację techniczną i dobór optymalnej metody badania. Przygotujemy wycenę dostosowaną do specyfiki Twojego obiektu. Zleć profesjonalne badania PAUT z Ultrarent.

• Czy badania PAUT całkowicie zastępują radiografię RTG?
• Jakie są wymagania dotyczące przygotowania powierzchni do badania PAUT?
• Czy metoda PAUT pozwala na wykrycie wszystkich rodzajów wad spawalniczych?
• Ile czasu trwa wykonanie badania PAUT jednej spoiny obwodowej?
• Czy wyniki badań PAUT są akceptowane przez Urząd Dozoru Technicznego (UDT)?
• Jaka jest maksymalna grubość materiału, którą można zbadać metodą PAUT?
• Czy badania PAUT można prowadzić na elementach pracujących w wysokich temperaturach?
• Jaka jest różnica w cenie między klasycznym UT a Phased Array?

Skonsultuj swój projekt i zamów badania PAUT w Ultrarent. Nasze mobilne zespoły działają w całej Polsce, a nasz sprzęt spełnia najwyższe standardy jakości.
