Badania TFM ultradźwiękowe: Nowy standard precyzji w diagnostyce NDT

Standardowe metody ultradźwiękowe, w tym PAUT, czasami napotykają ograniczenia przy komponentach o grubych ściankach lub skomplikowanej geometrii, gdzie niższa rozdzielczość i ryzyko przeoczenia wad o niekorzystnej orientacji stają się wyzwaniem. Nowoczesne badania ultradźwiękowe TFM pozwalają wyeliminować te bariery, zamieniając niejednoznaczne wskazania w precyzyjną wizualizację. W 2026 roku technologia, która ułatwia błyskawiczne odróżnienie pęknięcia od wtrącenia, to standard pozwalający unikać nieuzasadnionych kosztów napraw i przestojów.

W przemyśle ciężkim margines błędu jest coraz mniejszy. Technologia Total Focusing Method (TFM) oferuje jakość obrazowania pozwalającą wyeliminować martwe punkty klasycznego Phased Array. Dzięki niej wymiarowanie wad zyskuje dużą dokładność, co bezpośrednio przekłada się na bezpieczeństwo oraz realne oszczędności operacyjne. Z tego artykułu dowiesz się, jak wdrożenie TFM zgodnie z aktualnymi normami ISO 23864:2022 oraz ASME Section V pozwala na redukcję liczby napraw i zapewnia pełną zgodność z najnowszymi wymogami technicznymi w diagnostyce NDT.

Najważniejsze wnioski

• Dowiesz się, dlaczego badania ultradźwiękowe TFM oferują rozdzielczość obrazowania wyższą niż klasyczna metoda Phased Array.
• Poznasz mechanizm FMC/TFM, który dzięki zaawansowanym algorytmom rekonstrukcji obrazu pozwala na uzyskanie wysokiej precyzji w wykrywaniu wad.
• Zrozumiesz różnice między TFM a PAUT, co ułatwi Ci wybór optymalnej technologii do inspekcji krytycznych komponentów.
• Sprawdzisz konkretne zastosowania TFM w przemyśle, od wykrywania pęknięć wodorowych (HTHA) po inspekcję spoin w zbiornikach grubościennych.
• Odkryjesz, jak nowoczesna diagnostyka przyspiesza procesy decyzyjne i redukuje liczbę nieuzasadnionych napraw dzięki precyzyjnemu wymiarowaniu.

Czym są badania ultradźwiękowe TFM i jak zmieniają diagnostykę NDT?

TFM (Total Focusing Method) to zaawansowany algorytm rekonstrukcji obrazu. W przeciwieństwie do klasycznych metod, gdzie wiązka jest ogniskowana w konkretnej, wąskiej strefie, badania ultradźwiękowe TFM realizują proces ogniskowania syntetycznego w każdym pojedynczym pikselu wygenerowanego obrazu. Wynikiem jest bardzo wysoka rozdzielczość przestrzenna, która ogranicza martwe pola i nieostrości charakterystyczne dla starszych urządzeń.

Technologia ta staje się standardem inspekcji krytycznych komponentów. TFM oferuje bardzo dobry stosunek sygnału do szumu (SNR), co pozwala na precyzyjną separację echa od wady od szumów strukturalnych materiału, nawet przy badaniu grubościennych elementów odlewanych czy spoin austenitycznych.

Podstawowe pojęcia: FMC vs. TFM

Fundamentem tej techniki jest proces FMC (Full Matrix Capture). Polega on na sekwencyjnym wzbudzaniu każdego elementu głowicy wieloprzetwornikowej z osobna i rejestrowaniu sygnałów zwrotnych przez wszystkie pozostałe elementy matrycy. Tworzy to dużą bazę surowych danych, nazywaną macierzą. TFM to z kolei proces matematycznej obróbki tej macierzy w czasie rzeczywistym. Takie podejście wymaga od defektoskopów dużej mocy obliczeniowej do przetworzenia tysięcy kombinacji dróg dojścia fali. Dzięki nowoczesnym procesorom FPGA, dzisiejsze badania TFM odbywają się płynnie, pozwalając na natychmiastową ocenę stanu technicznego obiektu na miejscu.

Ograniczenia tradycyjnych metod

Tradycyjne badania ultradźwiękowe PAUT (Phased Array) posiadają fizyczne ograniczenia optyki falowej – wiązka jest najostrzejsza w punkcie ogniskowania, a poza nim traci energię i zdolność rozdzielczą. W sektorach takich jak petrochemia czy energetyka, gdzie wykrycie mikroskopijnych pęknięć wodorowych (HTHA) jest kluczowe, technologia TFM rozwiązuje ten problem, zapewniając stałą czułość w całym obszarze zainteresowania. Normy takie jak ISO 23864:2022 oraz najnowsze wydania ASME Section V precyzują zastosowanie tej technologii w przemyśle.

Mechanizm działania: Jak technologia FMC/TFM tworzy obraz wnętrza materiału?

FMC (Full Matrix Capture) to faza akwizycji danych – każdy element głowicy emituje impuls, podczas gdy pozostałe rejestrują sygnał powrotny, tworząc macierz surowych danych. Następnie algorytm TFM wykorzystuje zasadę superpozycji fal, sumując sygnały w każdym pikselu obrazu, co prowadzi do konstruktywnej interferencji dokładnie tam, gdzie znajduje się nieciągłość. Efektem jest czytelny obraz przekroju badanego elementu.

Takie podejście poprawia wykrywalność wad podpowierzchniowych i tych o małych gabarytach. Zamiast oceniać kształt i wielkość wady wyłącznie na podstawie wysokości piku (jak w klasycznym sygnale A-scan), inspektor analizuje jej rzeczywistą geometrię.

Tryby propagacji fal w TFM

Precyzja TFM wynika z możliwości wykorzystania różnych dróg przejścia fali (trybów propagacji). Algorytmy uwzględniają fale podłużne (L) oraz poprzeczne (T) w różnych konfiguracjach, w tym tryby pośrednie wykorzystujące odbicia od dna badanego elementu. Jest to kluczowe przy inspekcji spoin doczołowych o złożonej geometrii, pozwalając na zobrazowanie pęknięć pionowych i zmęczeniowych o niekorzystnej orientacji względem standardowej wiązki.

Zaleta „ogniskowania wszędzie”

Klasyczne PAUT ogniskuje energię na wybranej głębokości – obszary powyżej i poniżej tego punktu tracą na ostrości.TFM ogniskuje syntetycznie w każdym punkcie obszaru zainteresowania. Ma to szczególne znaczenie dla dokładnego wymiarowania (sizingu) wysokości wady zgodnie z normą ASME Section V Article 4, co pozwala uniknąć kosztownych napraw elementów, które w rzeczywistości spełniają kryteria akceptacji.

Badania TFM a Phased Array (PAUT): Porównanie i wybór metody

Tradycyjne systemy PAUT pozostają niezastąpione w szybkim skanowaniu dużych powierzchni. Badania TFM oferują z kolei stałą, wysoką rozdzielczość w całym przekroju, co ułatwia m.in. odseparowanie od siebie wskazań położonych bardzo blisko siebie.

Współczesne defektoskopy pozwalają na prowadzenie inspekcji TFM z prędkością skanowania zbliżoną do systemów PAUT. Dzięki wyższej czułości na orientację wady, TFM świetnie radzi sobie z pęknięciami, które w klasycznym PAUT mogłyby generować bardzo słabe echo odbicia.

Kiedy wybrać PAUT, a kiedy TFM?

PAUT bardzo dobrze sprawdza się jako narzędzie pierwszego rzutu do przeglądów grubościennych rurociągów czy standardowych spoin obwodowych. TFM wkracza w sytuacjach wymagających najwyższej precyzji:

• Przy badaniu materiałów silnie tłumiących, takich jak stale austenityczne czy stopy niklu, gdzie szum strukturalny utrudnia interpretację.
• W przypadku konieczności dokładnego wymiarowania i weryfikacji wskazań wykrytych wcześniej metodą PAUT lub TOFD.
• Przy inspekcji spoin o złożonej geometrii, narażonych na wady pionowe.

TFM jako alternatywa dla radiografii (RT)

Podobnie jak PAUT, badania ultradźwiękowe TFM są coraz częściej stosowane jako bezpieczniejsza alternatywa dla radiografii RTG. Metoda ta nie wymaga wyznaczania stref kontrolowanych ani ewakuacji pracowników. W przeciwieństwie do dwuwymiarowego obrazu z RT, TFM dostarcza pełną informację o głębokości zalegania wady (sizing), a wyniki są dostępne natychmiast po wykonaniu skanowania.

Zastosowanie TFM w przemyśle: Gdzie precyzja ma krytyczne znaczenie?

W sektorze petrochemicznym (np. zbiorniki ciśnieniowe o grubościach ścianek przekraczających 100 mm), klasyczne metody UT mogą tracić na czułości przez rozproszenie wiązki. Stała rozdzielczość TFM pozwala na dokładne obrazowanie grubościennych komponentów i odfiltrowanie sygnałów rzekomych wynikających np. ze skomplikowanej geometrii elementów odlewanych lub kutych.

Wykrywanie HTHA i mikropęknięć

Atak wodorowy (HTHA) to jedno z najtrudniejszych do zdiagnozowania zagrożeń w instalacjach rafineryjnych.Mikroskopijne pęknięcia powstające na granicach ziaren są na wczesnym etapie trudne do wychwycenia standardowymi systemami. Badania TFM stanowią obecnie jedną z niewielu skutecznych metod pozwalających mapować zmiany w mikrostrukturze materiału i wykrywać atak wodorowy w fazie inkubacji, zapobiegając awariom sprzętu pracującego pod ciśnieniem.

Badania materiałów wysokostopowych i austenitycznych

Stale nierdzewne i wysokostopowe, ze względu na grube ziarno, silnie tłumią i rozpraszają falę ultradźwiękową (niski wskaźnik SNR). TFM radzi sobie z tym wyzwaniem poprzez syntetyczne ogniskowanie, które wyostrza obraz, ułatwiając odróżnienie echa pochodzącego od wady od szumu strukturalnego. Rozwiązanie to znajduje zastosowanie w energetyce oraz przy konstrukcjach offshore.

W konstrukcjach mostowych i hydrotechnicznych priorytetem jest z kolei wykrywanie pęknięć zmęczeniowych. TFM precyzyjnie obrazuje wierzchołek pęknięcia (crack tip), co jest niezbędne do dokładnego oszacowania jego wysokości i podjęcia decyzji o ewentualnej naprawie lub dalszym monitorowaniu.

Profesjonalne badania TFM z ULTRARENT

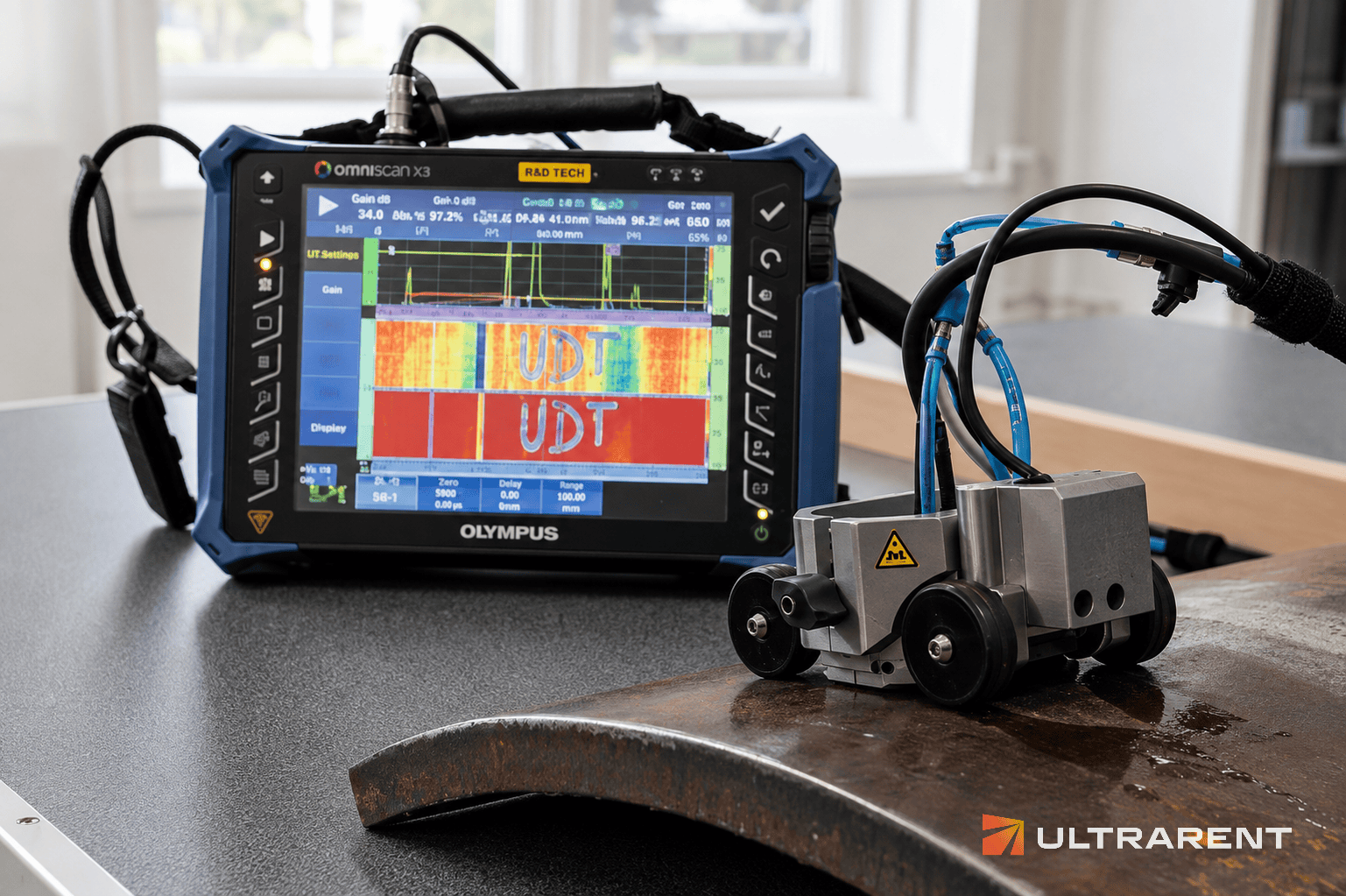

ULTRARENT zapewnia dostęp do zaawansowanych defektoskopów FMC/TFM, pozwalających na realizację złożonych inspekcji przemysłowych. Zapewniamy precyzyjne dane tam, gdzie tradycyjne metody napotykają ograniczenia.

Nasze mobilne zespoły operują na terenie całego kraju. Kadra techniczna składa się z certyfikowanych ekspertów NDT poziomu 2 i 3, posiadających bogate doświadczenie w projektach realizowanych m.in. dla sektora petrochemicznego i energetycznego. Dobieramy parametry badania do specyfiki konkretnego obiektu, zapewniając zgodność z normą ASME Section V Article 4 oraz wytycznymi norm ISO.

Kompleksowe raportowanie i analiza wyników

Dostarczamy pełną dokumentację cyfrową zawierającą mapy wad i przekroje geometryczne, ułatwiające integrację danych z systemami zarządzania aktywami (Asset Integrity Management). Dzięki precyzyjnemu wymiarowaniu wysokości wad, nasi klienci mogą podejmować obiektywne decyzje o naprawach, unikając kosztownych interwencji wynikających z niejednoznacznych pomiarów.

Zainwestuj w bezkompromisową precyzję diagnostyki przemysłowej

Badania ultradźwiękowe TFM to aktualnie technologia pozwalająca uzyskać niezwykle wysoką rozdzielczość obrazowania, która zamienia trudną interpretację sygnałów w czytelną analizę kształtu wady. Skutecznie ułatwia ona pomiar nieciągłości o niekorzystnej orientacji oraz wykrywanie problemów takich jak mikropęknięcia wodorowe (HTHA).

Wybór TFM pozwala na optymalizację kosztów operacyjnych poprzez wyeliminowanie nieuzasadnionych napraw i skrócenie czasu przestojów. Skonsultuj swoje wyzwanie diagnostyczne z ekspertami ULTRARENT i wybierz metodę odpowiednią dla specyfiki Twojego obiektu.
