Technologia Phased Array w przemyśle: zastosowania branżowe PAUT

Technologia Phased Array (PAUT) zadomowiła się już w większości gałęzi przemysłu ciężkiego jako sposób na precyzyjną diagnostykę spoin i elementów konstrukcyjnych bez wstrzymywania innych prac na obiekcie. (Jeśli szukasz wprowadzenia do zasady działania PAUT, przeglądu norm i odpowiedzi na najczęstsze pytania techniczne, zobacz nasz Kompletny przewodnik po badaniach PAUT). Ten artykuł skupia się na czymś innym: konkretnych zastosowaniach branżowych metody — od energetyki, przez Oil & Gas, po budownictwie stalowe i konstrukcje o złożonej geometrii — oraz na tym, gdzie PAUT sprawdza się najlepiej, a gdzie wymaga uzupełnienia innymi metodami.

Najważniejsze wnioski

• PAUT ma dziś ugruntowaną pozycję w energetyce, Oil & Gas, budownictwie stalowym oraz energetyce wiatrowej – w każdym z tych sektorów wykorzystywany jest nieco inaczej.
• Zautomatyzowane mapowanie korozji metodą PAUT (w tym pod izolacją, CUI) daje pełniejszy obraz stanu instalacji niż punktowe pomiary grubości.
• Węzły o złożonej geometrii (króćce, trójniki T-K-Y) oraz materiały o wysokim tłumieniu (stale austenityczne, duplex) należą do najbardziej wymagających zastosowań PAUT i często wymagają dedykowanych skanerów lub głowic.
• Połączenie PAUT z metodą TOFD jest dobrą praktyką przy złączach o najwyższej odpowiedzialności konstrukcyjnej, choć żadna kombinacja metod NDT nie daje absolutnej pewności wykrycia każdej niezgodności.

Zastosowanie PAUT w energetyce

W energetyce konwencjonalnej PAUT wykorzystuje się przede wszystkim do inspekcji rurociągów parowych wysokiego ciśnienia oraz spoin kotłów energetycznych – elementów, w których awaria wiąże się z bardzo wysokim ryzykiem i kosztem przestoju bloku. Zdolność do badania bez wstrzymywania prac remontowych na obiekcie ma tu bezpośrednie przełożenie na skrócenie czasu postoju planowego.

W energetyce wiatrowej PAUT coraz częściej stosuje się do inspekcji łopat turbin – wykrywanie rozwarstwień w strukturze kompozytowej łopaty ma bezpośrednie znaczenie dla bezpieczeństwa całej farmy wiatrowej. Badanie materiałów kompozytowych metodą ultradźwiękową wymaga jednak innego doboru parametrów niż w przypadku stali – większe tłumienie i rozproszenie fali w laminacie oznacza, że wyniki warto interpretować z uwzględnieniem specyfiki materiału, najlepiej we współpracy z zespołem mającym doświadczenie w tym konkretnym zastosowaniu.

Zastosowanie PAUT w sektorze Oil & Gas

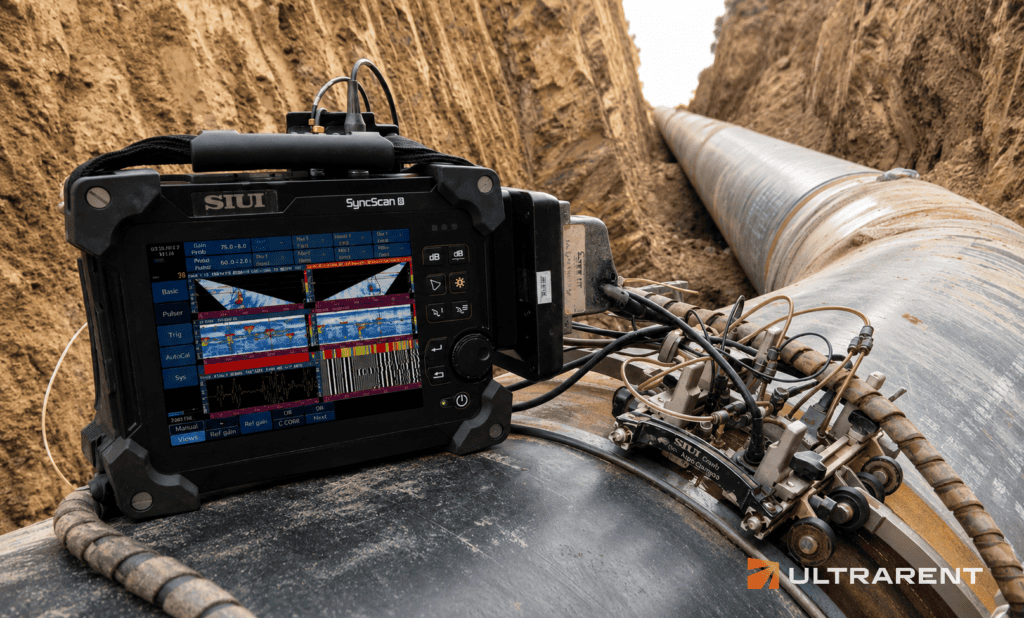

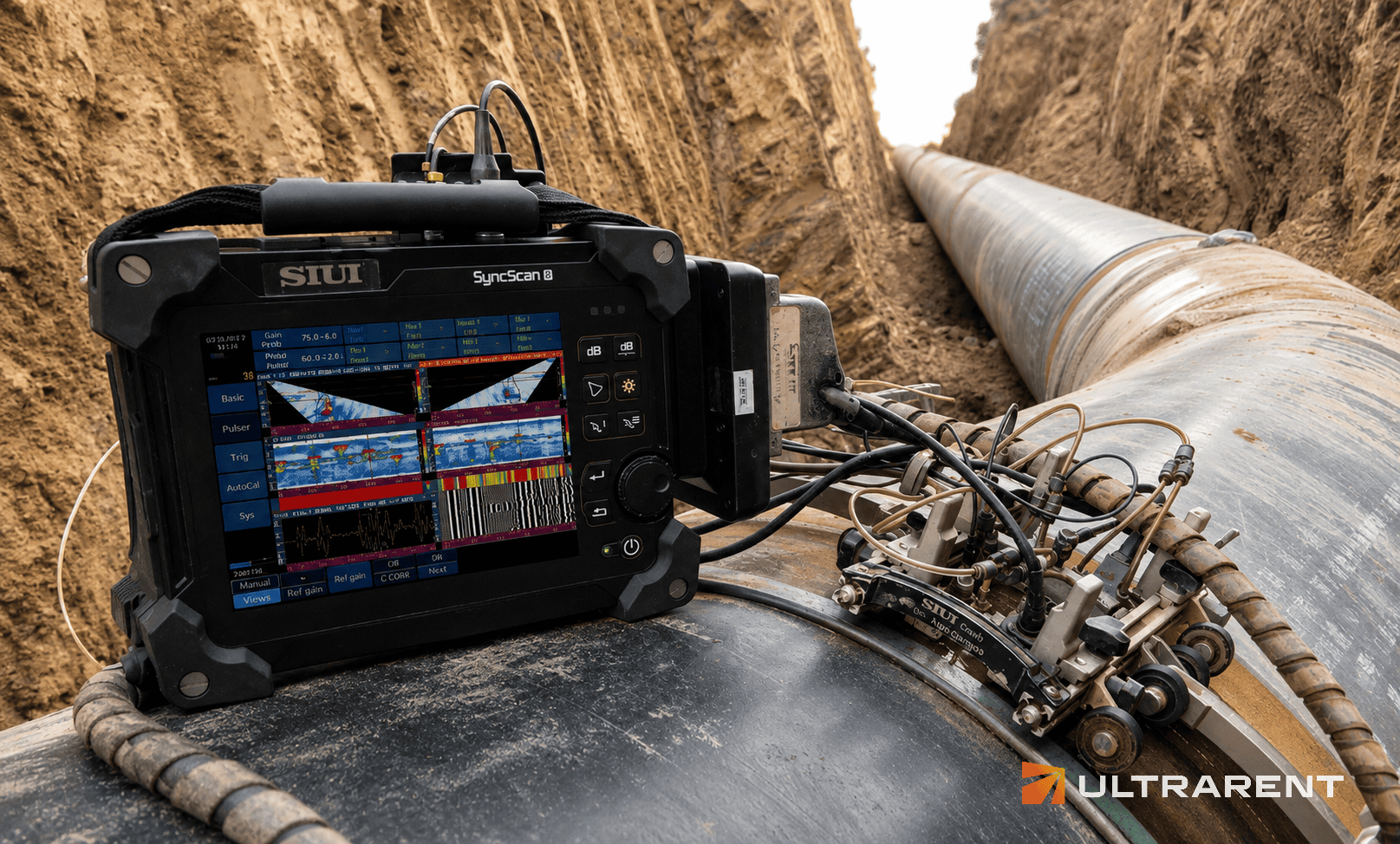

W przemyśle naftowym i gazowym PAUT wykorzystywany jest głównie do badania spoin obwodowych rurociągów przesyłowych oraz aparatury procesowej w instalacjach chemicznych i petrochemicznych – tam, gdzie ciągłość produkcji ma wysoką wartość, a przestój generuje wymierne koszty.

Mapowanie korozji pod izolacją (CUI)

Jednym z bardziej wartościowych zastosowań PAUT w tym sektorze jest zautomatyzowane mapowanie korozji, w tym korozji pod izolacją (Corrosion Under Insulation, CUI) – trudnej do wykrycia bez demontażu izolacji tradycyjnymi metodami. Zamiast punktowych pomiarów grubości ścianki, zautomatyzowany skan PAUT pozwala uzyskać mapę topograficzną większej powierzchni rurociągu lub zbiornika, pokazującą rozkład ubytków korozyjnych i wżerów. To ułatwia planowanie remontów w oparciu o rzeczywisty stan techniczny instalacji, zamiast wyłącznie na podstawie założeń projektowych.

Inspekcja spoin o złożonej geometrii

Węzły takie jak króćce czy trójniki typu T-K-Y należą do najbardziej wymagających zastosowań diagnostyki ultradźwiękowej – tradycyjne, ręczne badanie UT często nie radzi sobie z wielokrotnymi odbiciami fali w tak skomplikowanej geometrii. PAUT, przy zastosowaniu dedykowanych skanerów i elastycznych głowic mozaikowych, pozwala objąć badaniem obszary trudniej dostępne, w tym rury o mniejszych średnicach.

Dodatkowym wyzwaniem bywają materiały o wysokim tłumieniu i rozproszeniu wiązki – stale austenityczne i duplex.W takich przypadkach dobór niższej częstotliwości głowicy oraz odpowiednich algorytmów przetwarzania sygnału pozwala ograniczyć wpływ struktury materiału na jakość obrazu, choć wymaga to większego doświadczenia operatora niż badanie typowej stali węglowej.

Zastosowanie PAUT w budownictwie stalowym

W konstrukcjach stalowych – mostach, masztach, elementach nośnych – PAUT stosuje się do weryfikacji jakości spoin konstrukcyjnych, jako uzupełnienie lub alternatywę dla kontroli wizualnej i innych metod powierzchniowych. W tym zastosowaniu istotna jest przede wszystkim możliwość precyzyjnego zwymiarowania ewentualnej niezgodności, co pozwala ocenić, czy kwalifikuje się ona do naprawy zgodnie z przyjętymi kryteriami akceptacji.

Kiedy warto połączyć PAUT z TOFD lub TFM

Dla złączy o najwyższej odpowiedzialności konstrukcyjnej – np. w energetyce jądrowej czy przy krytycznych węzłach instalacji ciśnieniowych – dobrą praktyką jest łączenie PAUT z metodą TOFD (Time of Flight Diffraction): PAUT dobrze lokalizuje i wstępnie klasyfikuje niezgodność, a TOFD precyzyjnie mierzy jej wysokość. Taka kombinacja zwiększa pewność wyniku, choć warto zaznaczyć uczciwie: żadne połączenie metod NDT nie daje absolutnej, stuprocentowej gwarancji wykrycia każdej możliwej niezgodności – to zawsze kwestia prawdopodobieństwa wykrycia (POD), które można maksymalizować, ale nie sprowadzić do zera ryzyka.

Tam, gdzie standardowy PAUT nie daje wystarczającej ostrości obrazu – np. przy bardzo drobnych pęknięciach wodorowych – pomocna bywa technika TFM (Total Focusing Method), która ogniskuje wiązkę w każdym punkcie obrazu jednocześnie. Więcej o tej technice piszemy w artykule o PAUT, TOFD i TFM.

PAUT z Ultrarent w praktyce

Nasze mobilne zespoły realizują badania PAUT na terenie całego kraju, w energetyce, Oil & Gas, budownictwie stalowym i innych sektorach przemysłu ciężkiego. Dobieramy konfigurację sprzętową (liczbę elementów głowicy, typ skanera, częstotliwość) do konkretnego zastosowania – inaczej podchodzimy do prostej spoiny obwodowej, a inaczej do węzła T-K-Y czy mapowania korozji pod izolacją na dużej powierzchni zbiornika. Personel posiada certyfikację ISO 9712 na poziomie 2 i 3, a przy najbardziej wymagających projektach uzupełniamy PAUT o TOFD lub TFM.

Potrzebujesz badania PAUT dopasowanego do specyfiki Twojego sektora? Skontaktuj się z naszym zespołem – przeanalizujemy geometrię i materiał elementu i zaproponujemy odpowiednią konfigurację badania.

Najczęściej zadawane pytania

Jakie materiały można badać metodą PAUT?

Metoda najlepiej sprawdza się przy stalach ferrytycznych, węglowych i niskostopowych. Przy odpowiednim doborze częstotliwości głowicy można nią badać też stal nierdzewną i stopy aluminium, a w niektórych zastosowaniach – materiały kompozytowe, np. w łopatach turbin wiatrowych czy elementach lotniczych, choć wymaga to innego doboru parametrów niż przy metalach ze względu na większe tłumienie i rozproszenie fali w laminacie.

Czy PAUT sprawdza się przy inspekcji węzłów o złożonej geometrii, np. króćców?

Tak, przy zastosowaniu dedykowanych skanerów i elastycznych głowic mozaikowych PAUT dobrze radzi sobie z geometrią, w której klasyczne, ręczne badanie UT ma ograniczenia ze względu na wielokrotne odbicia fali. Sprawdza się to również przy rurach o mniejszych średnicach, gdzie przestrzeń do manewrowania głowicą jest ograniczona.

Czym różni się mapowanie korozji PAUT od punktowego pomiaru grubości?

Punktowy pomiar grubości (UTT) daje wynik tylko w konkretnych, wybranych miejscach. Zautomatyzowane mapowanie korozji metodą PAUT skanuje większą powierzchnię i tworzy mapę topograficzną ubytków, co pozwala wykryć nieregularne wżery czy obszary korozji, które mogłyby zostać pominięte przy badaniu wyłącznie punktowym – szczególnie istotne przy korozji pod izolacją (CUI).

Kiedy warto połączyć PAUT z TOFD, a kiedy wystarczy sam PAUT?

Sam PAUT zwykle wystarcza do wykrycia i wstępnej klasyfikacji niezgodności w typowych zastosowaniach produkcyjnych. Połączenie z TOFD warto rozważyć przy złączach o najwyższej odpowiedzialności konstrukcyjnej, gdzie kluczowe jest precyzyjne zmierzenie wysokości wady – np. przy ocenie, czy pęknięcie kwalifikuje się do naprawy według przyjętych kryteriów akceptacji.
