PAUT zamiast RTG: dlaczego przemysł coraz częściej wybiera ultradźwięki zamiast radiografii?

Każda godzina, w której hala produkcyjna stoi pusta z powodu ewakuacji pracowników na czas badań radiograficznych, to realny koszt operacyjny. Współczesny przemysł coraz rzadziej akceptuje takie przestoje jako „zło konieczne” – tam, gdzie specyfikacja projektu na to pozwala, PAUT zamiast RTG staje się rozwiązaniem, które łączy oszczędność czasu z eliminacją ryzyka radiacyjnego.

(Jeśli szukasz pełnego wprowadzenia do zasady działania PAUT, budowy głowicy i podstawowych norm, zobacz nasz Kompletny przewodnik po badaniach PAUT. Ten artykuł skupia się konkretnie na porównaniu z radiografią – kiedy warto zamienić metodę, a kiedy RT wciąż pozostaje wymagane.)

Najważniejsze wnioski

• PAUT eliminuje konieczność wyznaczania stref radiacyjnych i ewakuacji personelu, co bezpośrednio przekłada się na płynność prac montażowych.
• Ultradźwięki lepiej niż RT wykrywają wady płaskie, takie jak przyklejenia bocznych ścianek, i pozwalają precyzyjnie zmierzyć ich wysokość (sizing).
• Zamiana RT na PAUT nie jest decyzją dowolną – musi być zgodna z kodem projektowym (np. ASME Code Case 2235) i zaakceptowana przez jednostkę dozorową (UDT, TÜV).
• Nie każdy projekt kwalifikuje się do pełnej zamiany – o tym, czy i kiedy to możliwe, decyduje grubość materiału, typ złącza i wymagania specyfikacji.

Ograniczenia tradycyjnej radiografii (RT)

Radiografia przemysłowa wiąże się z istotnym obciążeniem logistycznym i finansowym:

• Ryzyko radiacyjne – konieczność ewakuacji personelu z sąsiedztwa badanych obiektów generuje przestoje.
• Logistyka źródeł – transport i przechowywanie izotopów promieniotwórczych wymaga rygorystycznych procedur i zezwoleń Państwowej Agencji Atomistyki.
• Czas oczekiwania – proces wywoływania, suszenia i interpretacji klisz trwa godzinami.
• Aspekt środowiskowy – utylizacja odczynników chemicznych stosowanych w radiografii analogowej generuje dodatkowe koszty.

Przewaga techniczna: co PAUT wykrywa lepiej niż RT, a gdzie RT wciąż wygrywa

Radiografia przemysłowa opiera się na rzutowaniu cienia niezgodności na błonę – to obrazowanie dwuwymiarowe.Jeśli pęknięcie nie jest ustawione mniej więcej równolegle do wiązki promieniowania, może zostać pominięte na obrazie. PAUT, dzięki elektronicznemu sterowaniu wiązką pod wieloma kątami, radzi sobie z takimi przypadkami znacznie lepiej – to jedna z głównych, dobrze udokumentowanych przewag metody przy wadach płaskich, jak pęknięcia czy przyklejenia bocznych ścianek rowka.

Największym praktycznym wyzwaniem dla radiografii są właśnie przyklejenia bocznych ścianek – wady o niewielkiej objętości, które dla promieniowania X bywają niemal niewidoczne. PAUT, dzięki dynamicznemu ogniskowaniu wiązki pod wieloma kątami, znacznie lepiej radzi sobie z ich wykryciem niż klasyczne RT, choć – jak w każdej metodzie NDT – skuteczność zależy od prawidłowej kalibracji na wzorcach materiałowych i doświadczenia operatora. Żadna metoda, również PAUT, nie eliminuje ryzyka błędu całkowicie.

Warto przy tym zachować równowagę: to nie jest tak, że RT jest „gorsze” w każdym zastosowaniu. Radiografia wciąż dobrze sprawdza się np. przy skomplikowanej, nieregularnej geometrii odlewów czy tam, gdzie kod projektowy wymaga akurat tej metody jako podstawowej. Porównanie obu metod na próbkach z celowo wprowadzonymi wadami, opisane w niezależnym badaniu opublikowanym w czasopiśmie Materials (Comparison of Ultrasonic Phased Array and Film Radiography in Detection of Artificially Embedded Defects in Welded Plates), pokazuje, że obie metody mają swoje mocne strony w zależności od typu i orientacji wady – nie jest to jednostronne zwycięstwo żadnej z nich.

Kluczowym parametrem przy ocenie krytyczności wady jest jej wysokość (wymiar w głąb materiału). Tradycyjne RT informuje głównie o długości i gęstości wskazania na obrazie, ale nie podaje wprost jego wymiaru w głąb – PAUT umożliwia znacznie precyzyjniejszy sizing, co pozwala inżynierom stosować zaawansowane kryteria akceptacji oparte na mechanice pękania (ECA) i unikać niepotrzebnych napraw spoin, które w rzeczywistości nie zagrażają integralności konstrukcji.

Bezpośrednie porównanie: PAUT vs RTG w praktyce przemysłowej

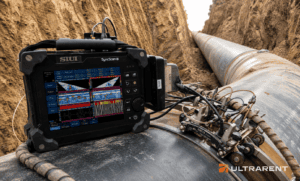

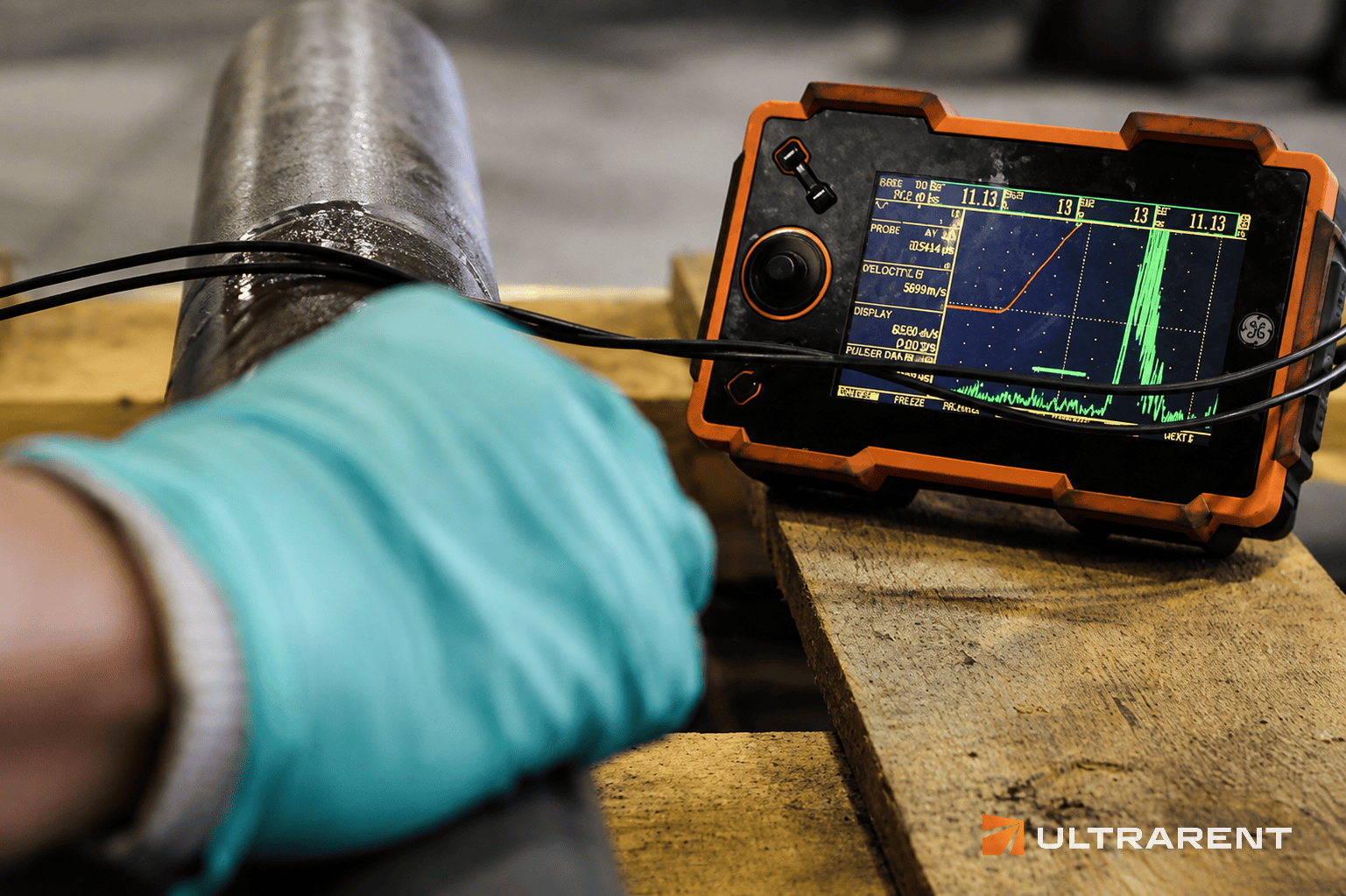

Kluczową różnicą operacyjną jest czas uzyskania informacji o jakości spoiny. W przypadku RT proces obejmuje ekspozycję, transport klisz do ciemni, wywoływanie, suszenie i dopiero na końcu interpretację – to godziny oczekiwania. W metodzie PAUT wynik jest dostępny od razu: diagnosta widzi obraz spoiny na ekranie urządzenia w czasie rzeczywistym, co pozwala szybciej zaplanować ewentualne prace naprawcze.

Logistyka i BHP na placu budowy

Zastosowanie PAUT eliminuje jeden z głównych problemów BHP w badaniach nieniszczących – promieniowanie jonizujące. Monterzy i spawacze mogą pracować bliżej badanej spoiny bez ryzyka napromieniowania, a konieczność prowadzenia badań w porze nocnej (typowa dla RT, żeby uniknąć naświetlenia personelu postronnego) w dużej mierze odpada. Przekłada się to na oszczędności związane z ochroną radiologiczną, transportem materiałów niebezpiecznych (ADR) oraz pracą w godzinach nocnych.

Aspekty środowiskowe

Badania PAUT nie generują odpadów chemicznych typowych dla radiografii analogowej (wywoływacze, utrwalacze) i nie wymagają ciężkich osłon ołowianych ani specjalistycznych kontenerów transportowych – co ma znaczenie zarówno kosztowe, jak i logistyczne, szczególnie w gęstej zabudowie przemysłowej.

Kiedy można stosować PAUT zamiast RTG? Normy i kody

Decyzja o zamianie metody badawczej nie jest arbitralna – musi opierać się na uznanych kodach projektowych.Fundamentem prawnym dla wielu inwestycji w sektorze ciśnieniowym jest ASME Code Case 2235, który dopuszcza stosowanie badań ultradźwiękowych zamiast radiografii dla spoin o grubości od 12,7 mm (0,5 cala) w górę, pod warunkiem zastosowania systemów zautomatyzowanych lub półzautomatyzowanych z zapisem danych surowych.Metodologię samej techniki Phased Array opisuje norma PN-EN ISO 13588. Personel wykonujący badania musi posiadać certyfikację zgodną z aktualną normą PN-EN ISO 9712:2022-09.

Warto podkreślić: spełnienie wymagań kodu to warunek konieczny, ale niewystarczający – ostateczną decyzję o akceptacji PAUT w miejsce RT podejmuje zawsze jednostka dozorowa (UDT, TÜV) w oparciu o konkretną specyfikację techniczną projektu, a nie ogólne założenie, że „PAUT jest zawsze lepsze”.

Wymagania techniczne dla zamiany metod

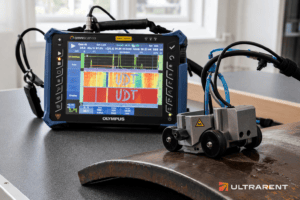

Skuteczne zastąpienie radiografii wymaga odejścia od badań manualnych na rzecz systemów kodowanych – wykorzystanie skanerów mechanicznych zapewnia powtarzalność badania i precyzyjne przypisanie sygnału do konkretnego miejsca na spoinie. W przeciwieństwie do RT, gdzie kryteria akceptacji bazują głównie na gęstości obrazu, PAUT pozwala na stosowanie kryteriów opartych na mechanice pękania (ECA).

Dokumentacja i raportowanie

Raport z badania PAUT zawiera pełną mapę skanowania, ustawienia parametrów oraz cyfrowe obrazy S-scan i C-scan – w formacie umożliwiającym archiwizację i ponowną analizę danych po latach, co ułatwia inspekcje okresowe i porównanie stanu spoiny w czasie.

Badania PAUT z Ultrarent

Realizujemy badania PAUT jako alternatywę dla radiografii tam, gdzie pozwala na to specyfikacja projektu i kod, w tym w energetyce zawodowej i sektorze offshore. Nasz zespół posiada uprawnienia II i III stopnia zgodnie z normą PN-EN ISO 9712:2022-09, a proces zaczynamy zawsze od analizy dokumentacji projektowej – żeby ustalić, czy zamiana RT na PAUT jest w danym przypadku w ogóle dopuszczalna, zanim zaproponujemy konkretne rozwiązanie.

Zastanawiasz się, czy specyfikacja Twojego projektu pozwala na zamianę RT na PAUT? Skontaktuj się z naszym zespołem – przeanalizujemy dokumentację i wskażemy realne możliwości optymalizacji harmonogramu badań.

Najczęściej zadawane pytania (FAQ)

Czy badanie PAUT jest tak samo wiarygodne jak RTG?

Tak, badania PAUT są uznaną, w pełni wiarygodną metodą NDT, a przy wadach płaskich (pęknięcia, przyklejenia bocznych ścianek) często dają lepszą wykrywalność niż klasyczna radiografia. Dokładne porównanie zależy jednak od typu i orientacji konkretnej wady – niezależne badania porównawcze pokazują, że obie metody mają swoje mocne strony, dlatego dobór metody warto każdorazowo konsultować ze specjalistą NDT.

Jakie są główne oszczędności przy przejściu z RTG na PAUT?

Największe oszczędności wynikają z eliminacji przestojów związanych ze strefami radiacyjnymi i brakiem konieczności ewakuacji pracowników. Dodatkowo unika się kosztów ochrony radiologicznej, transportu materiałów niebezpiecznych (ADR) oraz dodatków za pracę w nocy. Wyniki PAUT są dostępne od razu, co skraca czas do podjęcia decyzji o ewentualnych naprawach.

Czy normy ASME pozwalają na całkowitą rezygnację z radiografii?

Nie automatycznie i nie we wszystkich przypadkach. Kody projektowe, takie jak ASME Code Case 2235, dopuszczają stosowanie zaawansowanych badań ultradźwiękowych jako zamiennika radiografii pod konkretnymi warunkami – m.in. minimalnej grubości materiału (od 12,7 mm) oraz stosowania systemów zautomatyzowanych z zapisem danych surowych. Każdorazowo należy zweryfikować specyfikację techniczną projektu i uzyskać akceptację jednostki notyfikowanej, takiej jak UDT czy TÜV.

Jak długo trwa badanie jednej spoiny metodą Phased Array?

Sam proces skanowania trwa zwykle od kilku do kilkunastu minut, zależnie od długości złącza i grubości ścianki.Całkowity czas inspekcji jest zazwyczaj krótszy niż w przypadku radiografii, głównie dlatego, że nie ma potrzeby wywoływania i suszenia klisz – wynik cyfrowy trafia do działu kontroli jakości praktycznie od razu.

Czy metoda PAUT wymaga specjalnego przygotowania powierzchni spoiny?

Tak – powierzchnia w strefie przylegania i przesuwu głowicy musi być oczyszczona z odprysków spawalniczych, rdzy i luźnej zgorzeliny, żeby zapewnić stabilne sprzężenie akustyczne. Wymagania te są określone w procedurze badawczej i mają bezpośredni wpływ na jakość obrazowania.

W jakich branżach najczęściej rozważa się PAUT zamiast RTG?

Najczęściej w energetyce zawodowej, sektorze Oil & Gas oraz przy budowie konstrukcji offshore, a także przy produkcji wysokociśnieniowych zbiorników i rurociągów przesyłowych – tam, gdzie grubość materiału i wymagania kodu na to pozwalają, a przestoje generowane przez strefy radiacyjne są szczególnie kosztowne.
