Badania TOFD spoin: Kompletne kompendium wiedzy o metodzie ultradźwiękowej

W tradycyjnych badaniach nieniszczących błąd pomiaru wysokości wady o zaledwie dwa milimetry może stanowić granicę między bezpieczną eksploatacją a krytyczną awarią instalacji. Większość inżynierów i kierowników projektów słusznie obawia się, że standardowe techniki ultradźwiękowe lub czasochłonna radiografia nie dostarczają wystarczająco precyzyjnych danych o głębokości zalegania wad, co generuje niepotrzebne przestoje i ryzyko operacyjne. Badania TOFD spoin realizowane przez ULTRARENT stają się w tym kontekście standardem, który zastępuje niepewność matematyczną precyzją wynikającą ze zjawiska dyfrakcji fal na końcach nieciągłości.

Z tego artykułu dowiesz się, dlaczego metoda Time of Flight Diffraction rewolucjonizuje diagnostykę złączy spawanych i jak pozwala na niemal natychmiastowe uzyskanie wyników bez narażania personelu na promieniowanie jonizujące. Zrozumiesz fizykę stojącą za falami bocznymi i dennymi, co pozwoli Ci trafniej wybierać techniki NDT dla elementów o grubości powyżej 6 mm zgodnie z normą PN-EN ISO 10863:2011. W dalszej części przeanalizujemy parametry techniczne aparatury, porównamy skuteczność TOFD z metodą Phased Array oraz wskażemy, jak cyfrowe raportowanie przyspiesza procesy decyzyjne w nowoczesnym przemyśle ciężkim i sektorze energetycznym.

Co to są badania TOFD spoin i dlaczego są kluczowe dla NDT?

Współczesne badania nieniszczące (NDT) wymagają narzędzi eliminujących błędy wynikające z orientacji wad. Co to są badania TOFD spoin? To zaawansowana technika Time-of-Flight Diffraction oparta na analizie sygnałów dyfrakcyjnych generowanych na wierzchołkach nieciągłości. W przeciwieństwie do tradycyjnych metod nie polega ona na odbiciu wiązki od powierzchni wady, lecz na wychwytywaniu fal ugiętych na jej krawędziach.

Przejście od metod amplitudowych, takich jak klasyczne ultradźwięki (UT), do metod czasowych stanowi przełom w bezpieczeństwie przemysłowym. W tradycyjnym badaniu UT wielkość wady szacuje się na podstawie siły echa powrotnego. To rozwiązanie bywa mylące przy niekorzystnym kącie nachylenia pęknięcia. Badania TOFD spoin wykorzystują precyzyjny pomiar czasu przejścia fali. Pozwala to na wymiarowanie wysokości nieciągłości z dokładnością nieosiągalną dla technik radiograficznych. Proces ten jest ściśle regulowany przez normę PN-EN ISO 10863, która definiuje standardy inspekcji w materiałach o grubości od 6 mm.

Geneza i ewolucja metody dyfrakcyjnej

Metoda TOFD wyewoluowała z zaawansowanych badań laboratoryjnych lat 70. XX wieku. Szybko stała się fundamentem diagnostyki w sektorze petrochemicznym i energetyce jądrowej. Tradycyjne metody UT często zawodzą przy wykrywaniu pęknięć zmęczeniowych o gładkich powierzchniach. Wiązka może zostać rozproszona w sposób uniemożliwiający powrót do głowicy. Pełna cyfryzacja aparatury pozwoliła na generowanie czytelnych obrazów typu B-scan i D-scan. Dzięki temu eksperci ULTRARENT mogą dostarczać raporty o najwyższym stopniu wiarygodności technicznej bez zbędnej zwłoki.

Zastosowanie TOFD w diagnostyce złączy spawanych

Technika ta znajduje zastosowanie wszędzie tam, gdzie margines błędu musi wynosić zero. Najczęściej wykorzystuje się ją do:

• Inspekcji spoin obwodowych i wzdłużnych w magistralach przesyłowych.
• Badań grubościennych zbiorników ciśnieniowych, szczególnie przy grubościach ścianek przekraczających 10 mm.
• Ciągłego monitorowania rozwoju wad zmęczeniowych bez konieczności wyłączania instalacji z eksploatacji.

Dzięki parzystym głowicom w układzie pitch-catch, badania TOFD spoin pokrywają całą objętość złącza podczas jednego skanu. Jest to kluczowe dla zachowania integralności strukturalnej obiektów o znaczeniu strategicznym. Każda sekunda przestoju generuje straty liczone w tysiącach złotych, dlatego precyzja TOFD bezpośrednio przekłada się na optymalizację kosztów utrzymania ruchu.

Mechanizm działania TOFD: Dyfrakcja zamiast odbicia

Precyzja metody wynika bezpośrednio z unikalnej fizyki zjawiska. Podczas gdy klasyczne techniki ultradźwiękowe opierają się na odbiciu wiązki od płaszczyzny wady, badania TOFD spoin wykorzystują fale ugięte na jej krawędziach. Każdy wierzchołek nieciągłości staje się punktowym źródłem nowej fali. Sprawia to, że wynik inspekcji jest niemal całkowicie niezależny od orientacji pęknięcia względem głowicy. To fundamentalna przewaga nad metodami amplitudowymi wspomnianymi w poprzednim rozdziale.

System pomiarowy opiera się na parze głowic pracujących w układzie pitch-catch. Głowica nadawcza emituje szeroką wiązkę fal podłużnych, która penetruje całą objętość materiału. Głowica odbiorcza rejestruje cztery główne typy sygnałów w określonej sekwencji czasowej:

• Fala boczna (lateral wave), biegnąca bezpośrednio pod powierzchnią między głowicami.
• Fale dyfrakcyjne od górnej krawędzi wady.
• Fale dyfrakcyjne od dolnej krawędzi wady.
• Echo denne (backwall echo), odbite od przeciwległej powierzchni elementu.

Analiza różnic w czasie nadejścia tych impulsów pozwala na precyzyjne wyznaczenie głębokości i wysokości nieciągłości. Jeśli potrzebujesz wsparcia w diagnostyce krytycznych złączy, sprawdź zaawansowane badania ultradźwiękowe realizowane przez zespoły ULTRARENT.

Interpretacja obrazu typu D-scan

Interpretacja surowych danych w formacie D-scan wymaga od operatora wysokich kompetencji technicznych. Obraz prezentowany jest w skali szarości, gdzie kluczowe znaczenie ma faza sygnału. Identyfikacja zjawiska tip diffraction pozwala odróżnić wierzchołek górny od dolnego, co jest podstawą do wymiarowania wysokości wady. Profesjonalna analiza eliminuje ryzyko pomylenia rzeczywistych pęknięć z artefaktami geometrycznymi, takimi jak przewyższenie grani czy asymetria spoiny.

Wyposażenie niezbędne do profesjonalnego badania

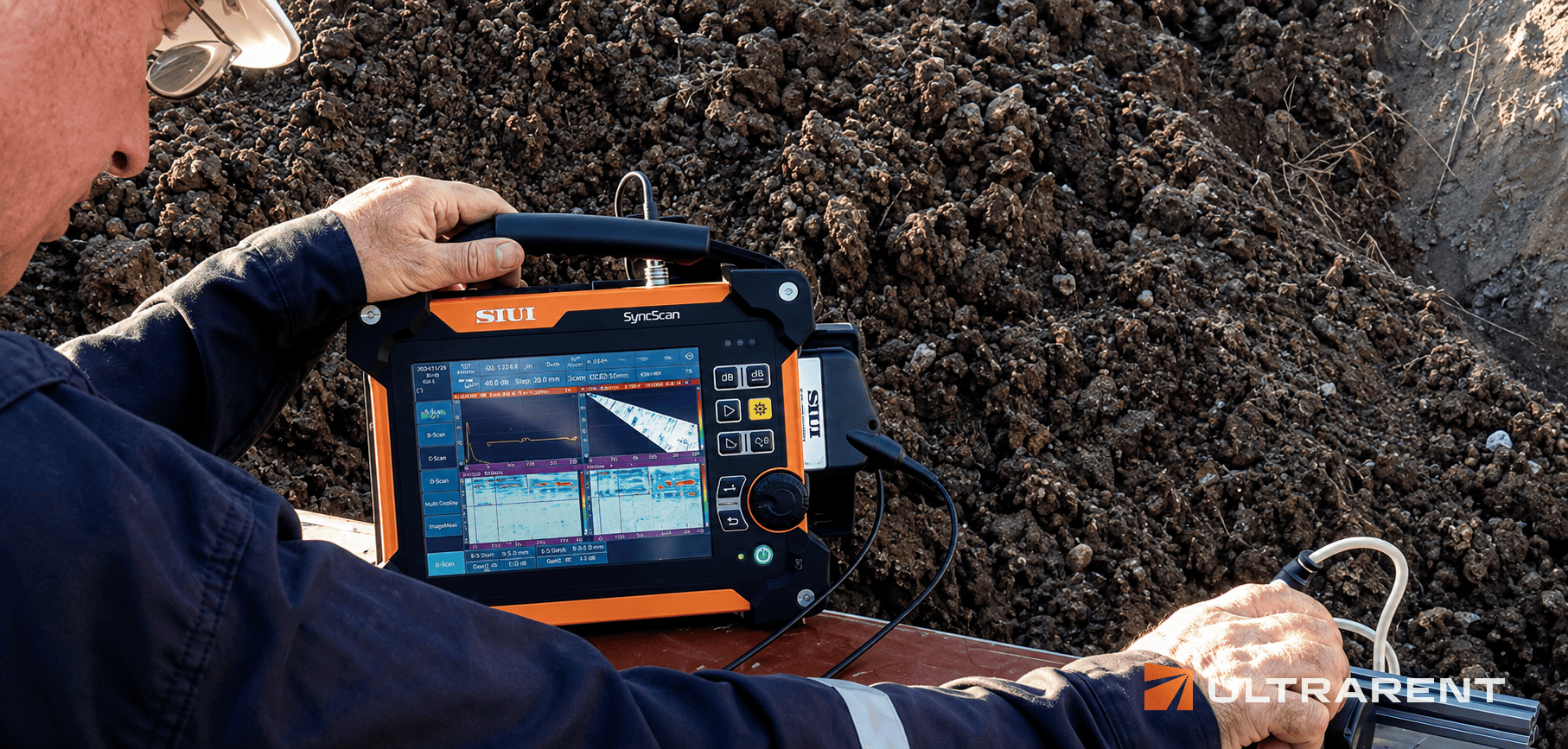

Skuteczne badania TOFD spoin wymagają dedykowanego osprzętu. Stosujemy szerokopasmowe głowice o małej średnicy przetwornika, które generują krótkie impulsy o wysokiej rozdzielczości. Stabilność parametrów pomiarowych gwarantują skanery mechaniczne. Utrzymują one stały rozstaw głowic (PCS) oraz stały docisk do powierzchni. Całość procesu wspiera zaawansowane oprogramowanie, które umożliwia linearyzację obrazu i automatyczne generowanie raportów cyfrowych bezpośrednio po zakończeniu skanowania.

Zalety metody TOFD w porównaniu do PAUT i radiografii

Precyzja wymiarowania wysokości nieciągłości to najsilniejszy argument za wyborem tej technologii. Badania TOFD spoin charakteryzują się błędem pomiarowym poniżej 1 mm. Wynik ten jest często nieosiągalny dla metod bazujących wyłącznie na amplitudzie sygnału, gdzie wielkość wady szacuje się pośrednio. Wysoka wydajność inspekcji wynika z faktu, że jeden skan wzdłuż osi złącza pokrywa całą jego objętość. Eliminuje to konieczność wielokrotnych przejazdów pod różnymi kątami, co skraca czas pracy zespołu NDT na obiekcie.

Bezpieczeństwo operacyjne to kolejna korzyść biznesowa. Brak zagrożenia radiacyjnego pozwala na prowadzenie badań bez wygradzania stref niebezpiecznych i wstrzymywania prac montażowych w sąsiedztwie. W ULTRARENT często integrujemy TOFD oraz technologię Phased Array w przemyśle. Takie połączenie daje pełny obraz stanu technicznego i eliminuje ryzyko przeoczenia wad o nietypowej orientacji, co jest kluczowe przy grubych spoinach powyżej 10 mm.

TOFD vs Radiografia (RT): Dlaczego warto zmienić metodę?

Radiografia przemysłowa generuje wysokie koszty logistyczne i wymusza przerwy w pracy innych ekip. TOFD rozwiązuje te problemy, oferując natychmiastowy wynik w formie cyfrowej. Metoda ta wykazuje znacznie wyższą wykrywalność wad płaskich, takich jak pęknięcia zmęczeniowe czy przyklejenia, które w obrazie RTG mogą zostać pominięte ze względu na ich orientację. Przemysł ciężki masowo wdraża rozwiązania takie jak PAUT zamiast RTG oraz TOFD, aby radykalnie przyspieszyć procesy kontroli jakości. Jeśli chcesz poznać szerszy kontekst nowoczesnej diagnostyki, zapoznaj się z kompleksowym przewodnikiem po zaawansowanych metodach NDT, który obejmuje technologie PAUT, TOFD i TFM w jednym opracowaniu.

Ograniczenia metody i strefy martwe

Mimo ogromnych zalet, technika Time-of-Flight Diffraction posiada specyficzne ograniczenia fizyczne. Głównym wyzwaniem jest strefa martwa występująca bezpośrednio pod powierzchnią skanowania, co wynika z czasu trwania fali bocznej. Podobne zjawisko zachodzi przy grani spoiny z powodu interferencji echa dennego. Aby zapewnić pełne bezpieczeństwo konstrukcji, badania TOFD spoin należy uzupełnić o metody powierzchniowe, takie jak MT lub PT. Należy również uwzględnić tłumienie sygnału w materiałach o strukturze gruboziarnistej. Wymaga to precyzyjnego doboru głowic o wysokiej częstotliwości, co jest standardem w naszej praktyce inżynierskiej.

Skonsultuj wybór optymalnej metody NDT dla Twojej inwestycji na ULTRARENT.pl.

Kiedy zlecić badania TOFD i jak wybrać wykonawcę?

Decyzja o wdrożeniu zaawansowanych metod NDT powinna zapaść na etapie planowania harmonogramu prac montażowych lub remontowych. Badania TOFD spoin są najbardziej uzasadnione ekonomicznie przy złączach o grubości powyżej 10 mm, gdzie tradycyjne metody wykazują ograniczoną precyzję. Inwestycja w tę technologię to przede wszystkim unikanie kosztownych awarii i nieplanowanych przestojów. Wybór wykonawcy musi opierać się na twardych dowodach kompetencji. Kluczowa jest certyfikacja personelu zgodnie z normą EN ISO 9712 oraz dostęp do nowoczesnej aparatury cyfrowej o wysokiej częstotliwości próbkowania.

Przygotowanie do inspekcji TOFD

Ultrarent: Twój partner w diagnostyce NDT

Jako lider technologiczny dostarczamy wyniki, na których inżynierowie mogą polegać w sytuacjach krytycznych. Dysponujemy mobilnymi laboratoriami operującymi na terenie całej Polski, co radykalnie skraca czas reakcji na zgłoszenie. Nasz zespół to certyfikowani eksperci z ogromnym doświadczeniem w interpretacji złożonych obrazów dyfrakcyjnych w trudnych warunkach przemysłowych. Nie ograniczamy się do prostych pomiarów. Oferujemy pełne wsparcie diagnostyczne, od badań wizualnych po zaawansowane mapowanie korozji i badania TOFD spoin. Stawiamy na konkretne rezultaty i szybkość dostarczania raportów cyfrowych, a za ich sprawne i bezpieczne doręczenie odpowiada byNow – Bezpieczna platforma wymiany dokumentów i wysyłki dokumentów. Dzięki temu nasi klienci mogą błyskawicznie podejmować decyzje o dopuszczeniu urządzeń do bezpiecznej eksploatacji.

Postaw na precyzję i bezpieczeństwo w diagnostyce NDT

Wybór odpowiedniej metody diagnostycznej to fundament bezpieczeństwa każdej instalacji przemysłowej. Badania TOFD spoin udowodniły swoją wyższość nad tradycyjną radiografią, oferując bezkonkurencyjną dokładność wymiarowania wad przy jednoczesnym skróceniu czasu inspekcji. Dzięki wykorzystaniu zjawiska dyfrakcji, inżynierowie zyskują pewność co do rzeczywistej wysokości nieciągłości. Pozwala to na trafną ocenę ryzyka i uniknięcie kosztownych awarii, które mogą wstrzymać pracę całego zakładu.

W Ultrarent łączymy inżynieryjną wiedzę z najnowocześniejszą technologią pomiarową. Nasz certyfikowany personel II i III stopnia wg ISO 9712 dysponuje zaawansowaną aparaturą, która gwarantuje rzetelność wyników nawet w najtrudniejszych warunkach terenowych. Realizujemy zlecenia na terenie całej Polski, zapewniając szybki czas reakcji i pełne wsparcie merytoryczne. Nie pozwól, by niepewność techniczna wpływała na harmonogram Twojej inwestycji lub bezpieczeństwo pracowników.

Skonsultuj swoje badanie TOFD z ekspertami Ultrarent i zyskaj dostęp do precyzyjnej diagnostyki NDT najwyższej klasy. Twoja infrastruktura zasługuje na rozwiązania, które nie uznają kompromisów w kwestii jakości i precyzji pomiarowej. Jesteśmy gotowi do działania, by zapewnić trwałość Twoich konstrukcji.

Często zadawane pytania o badania TOFD

Czy badania TOFD mogą całkowicie zastąpić radiografię (RTG)?

Tak, w większości zastosowań przemysłowych badania TOFD spoin z powodzeniem zastępują radiografię. Metoda ta oferuje wyższą wykrywalność pęknięć i precyzyjne wymiarowanie ich wysokości, co w RTG jest praktycznie niemożliwe. Dodatkowym atutem jest brak emisji promieniowania jonizującego, co pozwala na prowadzenie inspekcji bez wstrzymywania innych robót montażowych w sąsiedztwie. Należy jednak pamiętać, że niektóre specyficzne przepisy dozorowe dla bardzo cienkich elementów mogą nadal wymagać tradycyjnego prześwietlenia.

Jaka jest minimalna i maksymalna grubość spoiny do badania TOFD?

Standardowo technikę tę stosuje się dla materiałów o grubości od 6 mm, zgodnie z wymogami normy PN-EN ISO 10863:2011. Górna granica techniczna praktycznie nie istnieje, choć przy elementach grubościennych powyżej 150 mm wymagane jest użycie specjalistycznych głowic o niższej częstotliwości. Największą efektywność kosztową i najwyższą rozdzielczość pomiarową osiąga się w zakresie grubości od 10 do 100 mm, gdzie TOFD zdecydowanie deklasuje inne metody objętościowe.

Co to jest strefa martwa w metodzie TOFD i jak ją wyeliminować?

Strefa martwa to obszar bezpośrednio pod powierzchnią oraz przy grani spoiny, gdzie sygnały od wad są maskowane przez falę boczną lub echo denne. Aby wyeliminować to ograniczenie, profesjonalne laboratoria uzupełniają badania TOFD o technikę Phased Array (PAUT) lub metody powierzchniowe. Zastosowanie głowic o wyższej częstotliwości pozwala na zwężenie impulsu fali bocznej, co znacząco poprawia rozdzielczość w pobliżu powierzchni skanowania i redukuje obszar niepewności pomiarowej.

Jakie kwalifikacje musi posiadać personel wykonujący badania TOFD?

Operatorzy muszą posiadać certyfikację zgodną z normą EN ISO 9712 na poziomie II lub III w metodzie ultradźwiękowej ze specjalizacją w technice TOFD. Poziom II uprawnia do samodzielnego przeprowadzania inspekcji i interpretacji złożonych obrazów B-scan i D-scan. Poziom III jest niezbędny do opracowania zaawansowanych procedur badawczych oraz ostatecznego rozstrzygania wątpliwości w przypadku nietypowych nieciągłości. W Ultrarent stawiamy na stałe podnoszenie kwalifikacji personelu, by gwarantować najwyższą jakość raportowania.

Czy metoda TOFD wykrywa wady powierzchniowe?

Metoda ta nie jest optymalna do wykrywania wad wychodzących na powierzchnię ze względu na fizyczne występowanie fali bocznej. Chociaż pęknięcia powierzchniowe mogą zakłócać przebieg tej fali, ich precyzyjne wymiarowanie jest technicznie utrudnione. Dla zapewnienia pełnej integralności złącza, badania TOFD spoin zawsze integrujemy z badaniami magnetyczno-proszkowymi (MT) lub penetracyjnymi (PT). Takie kompleksowe podejście gwarantuje wykrycie nieciągłości zarówno wewnątrz, jak i na zewnętrznej powierzchni materiału.

Ile czasu trwa badanie TOFD jednego metra bieżącego spoiny?

Sam proces skanowania jednego metra bieżącego spoiny trwa zazwyczaj od 5 do 10 minut, wliczając w to precyzyjny montaż skanera mechanicznego. Jest to tempo nieosiągalne dla tradycyjnej radiografii, która wymaga długich czasów ekspozycji i chemicznego wywołania błon. Całkowity czas operacji zależy od klasy przygotowania powierzchni oraz łatwości dostępu do badanego elementu. Natychmiastowa dostępność cyfrowego zapisu badania pozwala na analizę wyników w czasie rzeczywistym, co drastycznie przyspiesza procesy decyzyjne.
