Badania radiograficzne (RT) w terenie – praca ze źródłem promieniowania i bezpieczeństwo radiologiczne

Spawanie to najpowszechniejszy sposób trwałego łączenia elementów metalowych w przemyśle ciężkim, energetyce, przemyśle petrochemicznym czy budowie rurociągów. Badanie radiograficzne (RT) pozostaje jedną z podstawowych metod kontroli takich złączy – w tym artykule pokazujemy, jak wygląda ono w praktyce podczas pracy mobilnej, bezpośrednio na obiekcie klienta: od przygotowania detalu w terenie, przez pracę ze źródłem promieniowania, po wymogi bezpieczeństwa obowiązujące w Polsce.

Jeśli szukasz ogólnego wprowadzenia do metody RT – zasady działania, norm i interpretacji wyników – przeczytaj nasz przewodnik po badaniach radiograficznych spoin. Ten artykuł skupia się na stronie operacyjnej: jak taka kontrola wygląda krok po kroku w warunkach mobilnej pracy w terenie.

Przygotowanie detalu przed ekspozycją

W przeciwieństwie do niektórych innych metod NDT, radiografia nie wymaga skomplikowanego czyszczenia mechanicznego powierzchni. Konieczne jest jednak usunięcie wszystkiego, co mogłoby zaburzyć obraz na radiogramie:

• powłok malarskich, zwłaszcza farb zawierających ołów, które silnie pochłaniają promieniowanie,

• zabrudzeń smarami i olejami – tłuste plamy mogą uszkodzić strukturę błony podczas naświetlania,

• luźnych zgorzelin i odprysków po spawaniu, które mogłyby zostać błędnie zinterpretowane jako wada.

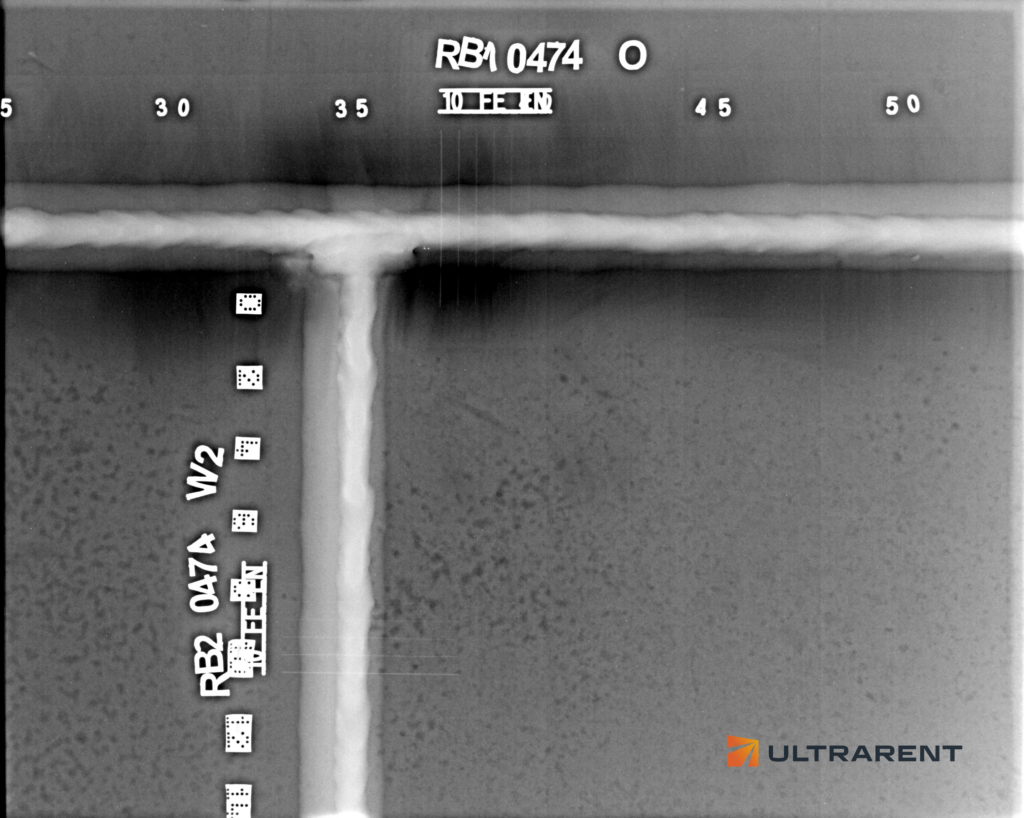

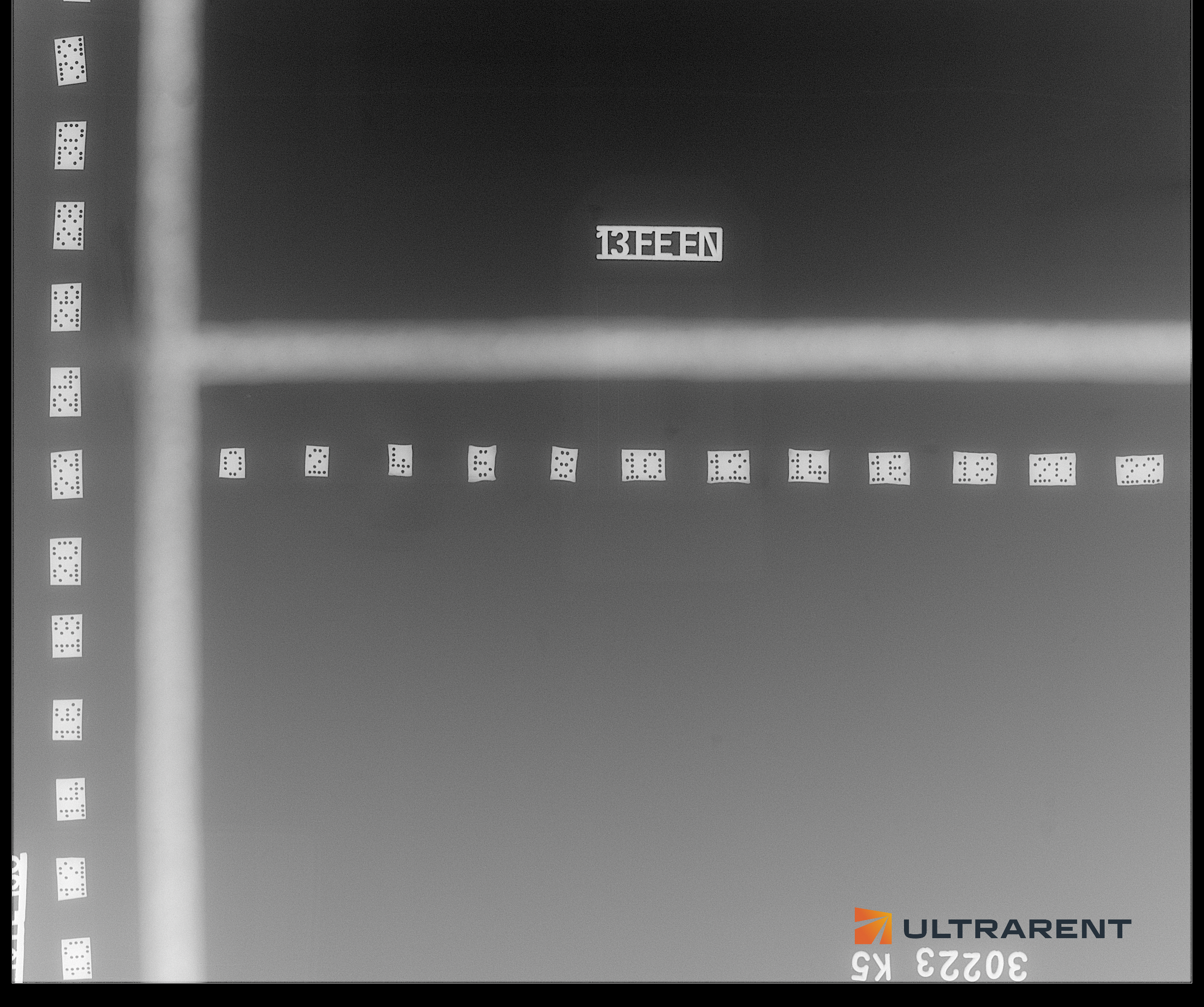

Na każdym radiogramie umieszcza się ołowiane znaczniki identyfikacyjne, a sam badany detal jest fizycznie oznakowany – dzięki temu późniejsza interpretacja zdjęć jednoznacznie wiąże wynik z konkretnym miejscem na obiekcie. Przy rurociągach do tego celu często wykorzystuje się dedykowaną, ołowianą miarkę pozwalającą precyzyjnie zlokalizować wskazanie na obwodzie złącza.

Praca ze źródłem promieniowania w terenie

Wybór między aparatem rentgenowskim a izotopowym źródłem gamma (najczęściej Iryd-192 lub Selen-75) zależy od warunków na miejscu – dostępu do zasilania, grubości materiału i możliwości zapewnienia stref bezpieczeństwa. Więcej o samym doborze źródła piszemy w przewodniku po metodzie RT; tutaj skupiamy się na tym, co to oznacza dla organizacji pracy mobilnego zespołu bezpośrednio na obiekcie.

Ekspozycja wymaga jednoczesnego dostępu do obu stron badanego elementu – co samo w sobie bywa wyzwaniem logistycznym przy rurociągach ułożonych w ciasnych kanałach czy w istniejącej instalacji, gdzie nie ma stałej, ekranowanej infrastruktury znanej z warunków warsztatowych. Zespół musi zaplanować dostęp, ustawienie źródła i detektora oraz czas trwania ekspozycji jeszcze przed przystąpieniem do pracy – tak, by ograniczyć czas przebywania w strefie kontrolowanej do minimum, a strefy bezpieczeństwa wyznaczyć doraźnie, adekwatnie do warunków na konkretnym obiekcie.

Wymogi formalne pracy ze źródłem promieniowania w Polsce

Praca z aparaturą rentgenowską lub izotopowym źródłem promieniowania podlega w Polsce nadzorowi Państwowej Agencji Atomistyki (PAA). W praktyce oznacza to m.in.:

• konieczność posiadania zezwolenia PAA na wykonywanie działalności związanej z narażeniem na promieniowanie jonizujące,
• obowiązek zatrudniania lub współpracy z Inspektorem Ochrony Radiologicznej (IOR), nadzorującym przestrzeganie zasad bezpieczeństwa,
• prowadzenie ewidencji dawek indywidualnych pracowników wykonujących badania,
• zgłaszanie prac związanych z transportem i przechowywaniem źródeł promieniotwórczych zgodnie z przepisami Prawa atomowego – co ma szczególne znaczenie właśnie przy pracy mobilnej, gdzie źródło trzeba bezpiecznie przewieźć i zabezpieczyć na każdym kolejnym obiekcie.

To wymogi, które odróżniają firmy faktycznie uprawnione do wykonywania badań RT w terenie od tych, które jedynie deklarują taką usługę – warto o to zapytać przy wyborze wykonawcy.

Wyznaczanie terenów kontrolowanych i nadzorowanych

W warunkach warsztatowych ochronę przed promieniowaniem zapewnia stała, ekranowana komora. W terenie takiej infrastruktury nie ma – bezpieczeństwo opiera się więc na prawidłowym wyznaczeniu i zabezpieczeniu obszaru wokół miejsca ekspozycji.

Prawo atomowe (art. 18) dzieli miejsca pracy z promieniowaniem jonizującym na dwie kategorie:

• Teren kontrolowany – obszar, w którym możliwe jest otrzymanie dawek określonych dla pracowników kategorii A, czyli przekraczających 6 mSv w ciągu roku. Obowiązuje tu ścisła kontrola dostępu, wyraźne oznakowanie i stały nadzór dozymetryczny.
• Teren nadzorowany – obszar, w którym możliwe jest otrzymanie dawek określonych dla pracowników kategorii B (powyżej 1 mSv rocznie), niezaliczony jednak do terenu kontrolowanego.

Szczegółowe wymagania dotyczące oznakowania, warunków dostępu i prowadzenia pomiarów dozymetrycznych na obu rodzajach terenów określa rozporządzenie Rady Ministrów z 20 lutego 2007 r. (Dz.U. 2007 nr 131 poz. 910).

Jak wyznacza się granicę strefy w praktyce

Granicy strefy nie ustala się „na oko” ani według stałej, uniwersalnej odległości. Jej zasięg zależy od aktywności źródła, energii promieniowania, geometrii ekspozycji oraz obecności naturalnych osłon – ścian, konstrukcji stalowych czy nasypów.

W praktyce zespół oblicza wstępny zasięg strefy przed rozpoczęciem prac, a następnie weryfikuje go pomiarem mocy dawki za pomocą radiometru. Dopiero potwierdzona pomiarem granica jest fizycznie oznakowana – taśmami ostrzegawczymi, barierkami i tablicami ze znakiem promieniowania jonizującego – oraz obsadzona tak, by uniemożliwić przypadkowe wejście osób postronnych w trakcie ekspozycji.

Na czynnych obiektach przemysłowych oznacza to konieczność wcześniejszego uzgodnienia prac ze służbami klienta, a często również wykonywania badań w porach o mniejszym natężeniu ruchu.

Dawki graniczne i kontrola dozymetryczna personelu

Zasada nadrzędna to ALARA (As Low As Reasonably Achievable) – dawka otrzymana przez pracownika ma być tak niska, jak to rozsądnie osiągalne. W praktyce realizuje się ją przez trzy dźwignie: skrócenie czasu przebywania w polu promieniowania, zwiększenie odległości od źródła oraz wykorzystanie osłon.

Dawki graniczne w polskich przepisach

Rozporządzenie Rady Ministrów z 18 stycznia 2005 r. (Dz.U. 2005 nr 20 poz. 168) określa m.in.:

• 20 mSv na rok kalendarzowy – dawka graniczna (skuteczna) dla pracownika. Może zostać w danym roku przekroczona do 50 mSv, pod warunkiem że suma z pięciu kolejnych lat nie przekroczy 100 mSv.
• 1 mSv na rok – dawka graniczna dla osób z ogółu ludności, czyli m.in. dla pracowników klienta przebywających poza wyznaczoną strefą.
• 500 mSv na rok – dawka równoważna dla dłoni, przedramion, stóp i podudzi.
• 1 mSv – maksymalna dawka dla dziecka, od chwili zgłoszenia ciąży przez pracownicę.

Wartości te nie są celami do osiągnięcia, lecz górnymi granicami. Prawidłowo zorganizowana praca radiograficzna powinna prowadzić do dawek znacznie niższych.

Jak monitoruje się dawki w praktyce

Każdy pracownik narażony na promieniowanie jest objęty kontrolą dozymetryczną, prowadzoną równolegle na dwóch poziomach:

• Dawkomierz indywidualny (najczęściej termoluminescencyjny, TLD) – odczytywany okresowo przez uprawnione laboratorium. Stanowi formalny zapis dawki otrzymanej przez pracownika, gromadzony w prowadzonej ewidencji.
• Dawkomierz elektroniczny z sygnalizacją alarmową – daje odczyt w czasie rzeczywistym i ostrzega dźwiękiem po przekroczeniu ustalonego progu. To on chroni operatora tu i teraz, podczas gdy TLD pełni funkcję dokumentacyjną.

Uzupełnieniem jest radiometr – przyrząd do pomiaru mocy dawki w otoczeniu, używany do wyznaczania granic strefy oraz do kontroli, czy po zakończeniu ekspozycji źródło faktycznie wróciło do pojemnika osłonnego. Ten ostatni pomiar jest jedną z najważniejszych czynności całej procedury: przy pracy ze źródłem izotopowym brak potwierdzenia powrotu źródła oznacza realne zagrożenie dla całego zespołu.

Nad całością nadzór sprawuje Inspektor Ochrony Radiologicznej (IOR), odpowiedzialny za procedury, szkolenia, analizę wyników dozymetrii i reagowanie w sytuacjach odbiegających od normy.

Podsumowanie

Badanie radiograficzne w terenie różni się od pracy warsztatowej przede wszystkim tym, że ochronę radiologiczną trzeba za każdym razem zbudować od zera – nie ma stałych ekranów, blokad ani sygnalizacji. Zastępuje je prawidłowo wyznaczony i zweryfikowany pomiarem teren kontrolowany, przemyślana organizacja pracy oraz dyscyplina dozymetryczna zespołu.

To właśnie te elementy – a nie sam sprzęt – decydują o tym, czy badanie zostanie przeprowadzone bezpiecznie: dla zespołu badawczego, dla pracowników klienta i dla otoczenia obiektu. Warto o nie zapytać przy wyborze wykonawcy, bo są równie mierzalne jak jakość samego radiogramu.
