Badania PMI Spektrometrem XRF. Niezawodna weryfikacja stopów
Nieweryfikowane komponenty rurociągowe wprowadzane na plac budowy infrastruktury krytycznej to tykająca bomba zegarowa dla każdego zakładu przemysłowego. Pomyłka w gatunku stali na etapie montażu prowadzi do przedwczesnej korozji, nieplanowanych przestojów, a w skrajnych przypadkach do katastrofalnych awarii ciśnieniowych. Badania PMI to w pełni nieniszcząca metoda weryfikacji składu chemicznego, która trwale eliminuje ryzyko użycia niewłaściwego materiału w instalacji. Czy stać Cię na pozostawienie tak ogromnego zagrożenia czystemu przypadkowi?
Szybkie podsumowanie
- Błyskawiczna weryfikacja certyfikatów materiałowych od dostawców bezpośrednio na miejscu.MD
- Całkowita eliminacja ryzyka awarii ciśnieniowych i korozji wynikającej z zastosowania niewłaściwych stopów.
- Oszczędność czasu i budżetu dzięki wykryciu błędów przed rozpoczęciem kosztownego procesu montażu i spawania.
Kosztowne ryzyko błędów materiałowych w łańcuchu dostaw
Współczesne łańcuchy dostaw są wysoce podatne na błędy logistyczne, a brak szczelnej procedury kontroli jakości to bezpośrednie zaproszenie do rynkowej katastrofy. Dostarczenie niewłaściwych gatunków stali pod przykrywką certyfikowanych specyfikacji zdarza się znacznie częściej, niż zakłada to dokumentacja techniczna. W konsekwencji na instalację trafiają materiały o dramatycznie niższej odporności korozyjnej i niewystarczającej wytrzymałości na pełzanie.
Operacyjne skutki takich pomyłek dla pracującego zakładu są druzgocące. Przedwczesna korozja w układach wysokociśnieniowych prowadzi do nagłych pęknięć, wycieków mediów oraz konieczności awaryjnego zatrzymania całych linii produkcyjnych. Skutkiem tego przedsiębiorstwo ponosi nie tylko straty z tytułu nieplanowanych przestojów infrastruktury krytycznej, ale także pokrywa astronomiczne koszty niezbędnych napraw gwarancyjnych.
Błędy materiałowe są wybitnie podstępne, ponieważ zwykła stal węglowa i wysokostopowa stal nierdzewna nierzadko wyglądają identycznie na placu budowy. Wizualne podobieństwo całkowicie maskuje krytyczne braki w odporności chemicznej, a ukryte wady strukturalne ujawniają się dopiero w momencie awarii pod pełnym obciążeniem ciśnieniowym.
Jak działa nieniszcząca identyfikacja stopów metalowych?

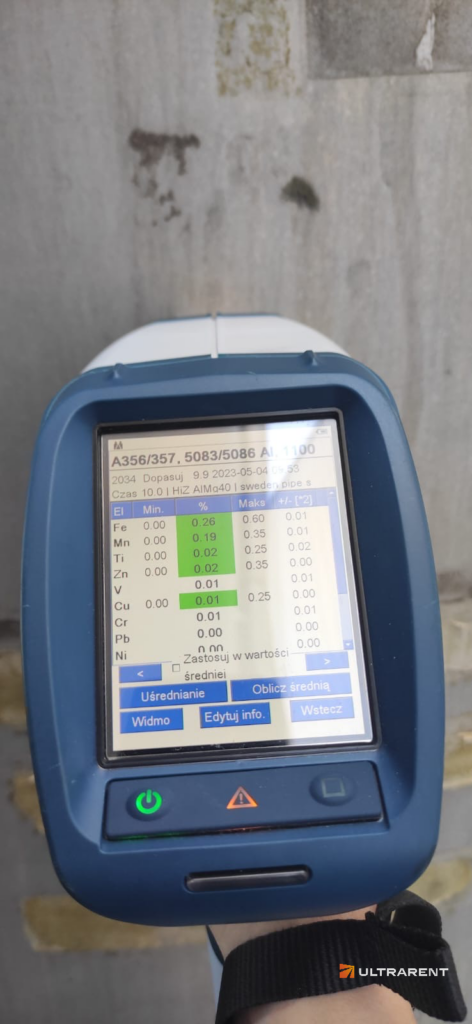

Fizyczny proces pomiarowy opiera się na zaawansowanej fluorescencji rentgenowskiej. Przenośny PMI spektrometr XRF emituje bezpieczną wiązkę promieniowania, która bezpośrednio wzbudza atomy badanego komponentu w jego wierzchniej warstwie. Przede wszystkim atomy te po pochłonięciu energii natychmiast uwalniają wtórne promieniowanie fluorescencyjne o ściśle określonych i unikalnych parametrach.
Urządzenie w czasie rzeczywistym analizuje powracające sygnały, co pozwala na precyzyjną i całkowicie bezbłędną identyfikację konkretnych pierwiastków stopowych, takich jak chrom (Cr), molibden (Mo) czy nikiel (Ni). Z tego powodu powtarzalne badania składu chemicznego w tej technologii gwarantują wygenerowanie wyniku odzwierciedlającego rzeczywisty stan badanego detalu.
Dzięki temu inżynier uzyskuje jednoznaczną odpowiedź na fundamentalne pytanie o to, z jakim dokładnie gatunkiem stali ma do czynienia w terenie. Ponadto profesjonalne badania spektrometrem przenośnym są w pełni nieniszczące i nie wprowadzają absolutnie żadnych zmian strukturalnych w weryfikowanym elemencie ciśnieniowym.
Konkretne przykłady nieprawidłowości ujawnianych przez spektrometrię XRF
Praktyka przemysłowa obnaża liczne sytuacje, w których brak weryfikacji materiałowej doprowadziłby do bardzo poważnych uszkodzeń rurociągów. Jednym z klasycznych błędów jest omyłkowa zamiana stali austenitycznych z ferrytycznymi na etapie wspólnego magazynowania rur. Zastosowanie stali ferrytycznej w agresywnym środowisku, dla którego precyzyjnie zaprojektowano stal austenityczną, skutkuje gwałtowną degradacją grubości ścianki i niechybnym rozerwaniem rurociągu.
Innym powszechnym zjawiskiem jest nieautoryzowane zastąpienie zadeklarowanych stopów przez podwykonawców zmagających się z brakami logistycznymi w łańcuchu dostaw. Wbudowanie tańszego zamiennika znacząco obniża reżim wytrzymałościowy całego węzła technologicznego. Niezawodna identyfikacja stopów metalowych zapobiega ostatecznemu włączeniu takich wybrakowanych elementów do krytycznego obiegu zakładowego.
Trzecim, niezwykle ryzykownym scenariuszem jest spawanie wysokociśnieniowych komponentów przy użyciu niewłaściwego spoiwa z magazynu. Zastosowanie drutu ze stali węglowej na nierdzewnej instalacji przemysłowej prowadzi do natychmiastowej korozji w głównym obszarze spoiny. W konsekwencji oddanie takiego złącza do eksploatacji kończy się pęknięciem i wyciekiem medium, co zagraża bezpośrednio personelowi na hali.
| Typowy problem materiałowy na montażu | Założenie wynikające z inspekcji wizualnej (VT) | Rzeczywistość ujawniona przez spektrometr XRF |
|---|---|---|
| Zamiana stali austenitycznej z ferrytyczną | Zgodna struktura powierzchni badanej rury | Brak wymaganej zawartości chromu i niklu |
| Zastąpienie materiału tańszym zamiennikiem | Element pozornie zgodny z dostarczonym atestem | Całkowicie inny gatunek stopu w analizowanym detalu |
| Użycie węglowego drutu spawalniczego | Prawidłowa geometria, przetop i lico spoiny | Brak niezbędnych pierwiastków antykorozyjnych w spoiwie |
Wymierne korzyści dla procesów produkcyjnych i utrzymania ruchu
Natychmiastowe wyniki pomiarów realizowanych w warunkach on-site radykalnie optymalizują harmonogram prac budowlanych oraz remontowych dla całego zakładu. Przede wszystkim doświadczeni inżynierowie weryfikują podejrzane komponenty jeszcze przed uruchomieniem wysoce kosztownego procesu montażu. Skutkiem tego firma całkowicie eliminuje późniejsze, długotrwałe przestoje produkcyjne wynikające z konieczności wycinania błędnie zespawanych odcinków instalacji.
Rygorystyczna kontrola materiałów wejściowych to jedyny skuteczny mechanizm kontrolny zabezpieczający generalnego inwestora przed ukrytymi błędami podwykonawców. Przyspiesza ona procedury formalnego odbioru dostaw z zewnątrz, natychmiast przenosząc odpowiedzialność za niezgodności na dostawcę w momencie przyjęcia towaru. Dlatego sprawdzona weryfikacja uwalnia budżet inwestycyjny od ogromnych wydatków na wielomilionowe naprawy infrastruktury.
Dodatkowo weryfikacja stopów zapewnia pełną zgodność budowy z restrykcyjnymi normami certyfikacyjnymi oraz twardymi wymogami stawianymi przez rzeczoznawców Urzędu Dozoru Technicznego (UDT). Jeśli chcesz dokładnie poznać naszą strategię szybkiej weryfikacji on-site, zapoznaj się z ofertą badawczą na stronie Ultrarent.
Rygorystyczne normy w kluczowych sektorach przemysłu
W krytycznych sektorach nowoczesnej gospodarki panuje całkowita, zerowa tolerancja na jakikolwiek błąd w obszarze materiałowym. Branża energetyczna, petrochemiczna, zaawansowany sektor rafineryjny oraz inżynieria lotnicza wymagają absolutnej zgodności metali z pierwotną dokumentacją konstrukcyjną. W konsekwencji nawet minimalne odchylenie procentowej zawartości pierwiastków stopowych drastycznie redukuje szacowany czas bezpiecznej eksploatacji całej maszyny.
Dla przemysłu petrochemicznego jednym z najbardziej powszechnych i podstępnych zagrożeń wciąż pozostaje niewidoczna korozja pod izolacją (CUI). Zapobiega się jej wyłącznie poprzez rygorystyczny i prawidłowy dobór wysoce odpornych stopów na etapie weryfikacji przedmontażowej. Z tego powodu bezdyskusyjne upewnienie się, że wykonawca użył właściwej stali austenitycznej, stanowi niezłomny fundament polityki bezpieczeństwa dla całej rafinerii.
Prawidłowo prowadzony proces certyfikacji w badaniach nieniszczących (NDT) musi bezwzględnie opierać się na twardych standardach międzynarodowych. Dlatego uwiarygodnienie wyników laboratoryjnych z terenu gwarantują precyzyjne wytyczne, w szczególności wyśrubowane wymagania normy ASME Sec V. Ponadto poprawność wyników wspierają rygorystyczne zasady określone dla urządzeń pomiarowych przez wytyczną ASTM E1621.
Praktyczny proces weryfikacji i przygotowanie powierzchni
Wykonanie precyzyjnego odczytu wymaga odpowiedniego, choć technicznie nieskomplikowanego przygotowania badanego elementu instalacji. Powierzchnia pomiarowa musi być idealnie czysta, gładka oraz bezwzględnie pozbawiona zewnętrznych zanieczyszczeń eksploatacyjnych. Przede wszystkim inspektor zmuszony jest usunąć grubszą warstwę farby ochronnej oraz wyeliminować ogniska korozji powierzchownej, aby generowany wynik detekcji był w pełni miarodajny dla całego przekroju.
Sama metoda spektrometryczna charakteryzuje się fenomenalną wręcz szybkością działania w trudnych warunkach środowiskowych. Pojedynczy pomiar dokładnego składu chemicznego trwa zaledwie od kilkudziesięciu sekund do kilku minut, co zależy bezpośrednio od wybranego trybu analitycznego i stopnia zanieczyszczenia powierzchni.Skutkiem tego sprawny technik jest w stanie skontrolować i zakwalifikować dziesiątki wrażliwych elementów w trakcie zaledwie jednej zmiany roboczej.
Ponadto pełna mobilność wykorzystywanej aparatury XRF odczuwalnie podnosi efektywność weryfikacji ustrukturyzowanej wielkogabarytowo. Analiza bez problemu realizowana jest bezpośrednio na samej konstrukcji nośnej lub wiszącym rurociągu. W konsekwencji świadomie omijamy niezwykle pracochłonny obowiązek fizycznego wycinania, logistycznego zabezpieczania i transportowania stalowych próbek do oddalonego laboratorium badawczego.
Często zadawane pytania
Czy badania PMI wykrywają wady spawalnicze i produkcyjne?
Nie, metoda ta precyzyjnie weryfikuje wyłącznie zewnętrzny skład chemiczny materiału rodzimego oraz użytego spoiwa. W celu niezawodnego i pełnego wykrycia wad objętościowych lub powierzchniowych, niezbędne jest zastosowanie innych technik NDT, w tym badań ultradźwiękowych (UT), radiograficznych (RT), magnetyczno-proszkowych (MT) oraz penetracyjnych (PT).
Ile czasu trwa wykonanie pomiaru w terenie?
Proces analityczny spektrometrem sprzętowym jest wysoce błyskawiczny i zazwyczaj zajmuje od kilkudziesięciu sekund do maksymalnie kilku minut na jeden oznaczony punkt pomiarowy. Szybkość ta wprost pozwala inspektorowi na sprawne przetestowanie ogromnych partii złączy na duż projects infrastrukturalnych w krótkim oknie przestojowym.
Czy metoda XRF wymaga specjalnych warunków dostępu?
Nie, zaawansowana i w pełni przenośna aparatura analityczna charakteryzuje się bardzo kompaktowymi gabarytami roboczymi. Skutkiem tego wiarygodna inspekcja wykonywana jest przez wyszkolonego operatora bezpośrednio na montażu rurociągów, włączając w to miejsca wybitnie trudnodostępne czy układy zlokalizowane na wysokościach.
Podsumowanie
Podsumowując, rygorystyczne weryfikowanie składu chemicznego stali pełni absolutnie strategiczną rolę w zapewnieniu długotrwałego bezpieczeństwa przemysłowego i niezakłóconej pracy infrastruktury krytycznej.Zaawansowana technologia XRF bezbłędnie ujawnia wszelkie sprzętowe pomyłki dostawców, chroniąc bezpośrednio nowe inwestycje przed potężnymi stratami kapitałowymi i groźnymi awariami zmęczeniowymi. Ponadto sama szybkość procedury ułatwia inżynierom błyskawiczny i skuteczny odbiór surowców bezpośrednio przed ich trwałym wspawaniem. Nie ryzykuj montażu niezweryfikowanych elementów konstrukcyjnych, które w przyszłości sparaliżują funkcjonowanie Twojej linii technologicznej. Skonsultuj stan swoich magazynów z niezależnymi ekspertami branży NDT.ą rzetelność każdego podpisanego raportu. Zapraszamy do mądrej, długofalowej współpracy przy weryfikacji Twoich najważniejszych projektów przemysłowych!
