Kalibracja grubościomierza ultradźwiękowego – metody, norma i procedura krok po kroku

Precyzyjny pomiar grubości ścianki – np. przy ocenie ubytków korozyjnych rurociągu czy zbiornika – jest tylko tak dokładny, jak dokładnie skalibrowany jest sam przyrząd. Kalibracja grubościomierza ultradźwiękowego (UTT) to rutynowy, ale kluczowy etap poprzedzający każdy pomiar – błędnie skalibrowane urządzenie może dawać wynik przesunięty o ułamek milimetra, co przy ocenie stanu technicznego instalacji ma realne znaczenie. W tym artykule wyjaśniamy, na czym polega kalibracja, jakie metody się stosuje i jaka norma reguluje ten proces.

Na czym polega pomiar i dlaczego wymaga kalibracji

Grubościomierz ultradźwiękowy mierzy grubość materiału na podstawie czasu przejścia impulsu ultradźwiękowego od przetwornika, przez materiał, do przeciwległej ściany i z powrotem. Żeby przeliczyć zmierzony czas na rzeczywistą grubość w milimetrach, urządzenie musi znać dwie rzeczy: prędkość rozchodzenia się fali w danym materiale oraz tzw. przesunięcie zerowe (zero offset) wynikające z opóźnienia sygnału w samej głowicy. Oba te parametry ustala się właśnie podczas kalibracji, z użyciem wzorców o znanej, certyfikowanej grubości – które muszą być wykonane z materiału o właściwościach zbliżonych do badanego obiektu, żeby prędkość fali była miarodajna.

Metody kalibracji grubościomierza

W praktyce stosuje się kilka wariantów kalibracji, w zależności od wymaganej dokładności i charakteru pomiaru:

• Zerowanie sondy – ustawienie przesunięcia zerowego głowicy na podstawie pomiaru wzorca o znanej grubości; koryguje opóźnienie sygnału wynikające z samej konstrukcji przetwornika.
• Kalibracja jednopunktowa – najszybszy wariant, wykonywany bezpośrednio na próbce materiału o znanej grubości, zbliżonej do spodziewanego zakresu pomiaru. Dobra do szybkich pomiarów kontrolnych, mniej precyzyjna w szerokim zakresie grubości.

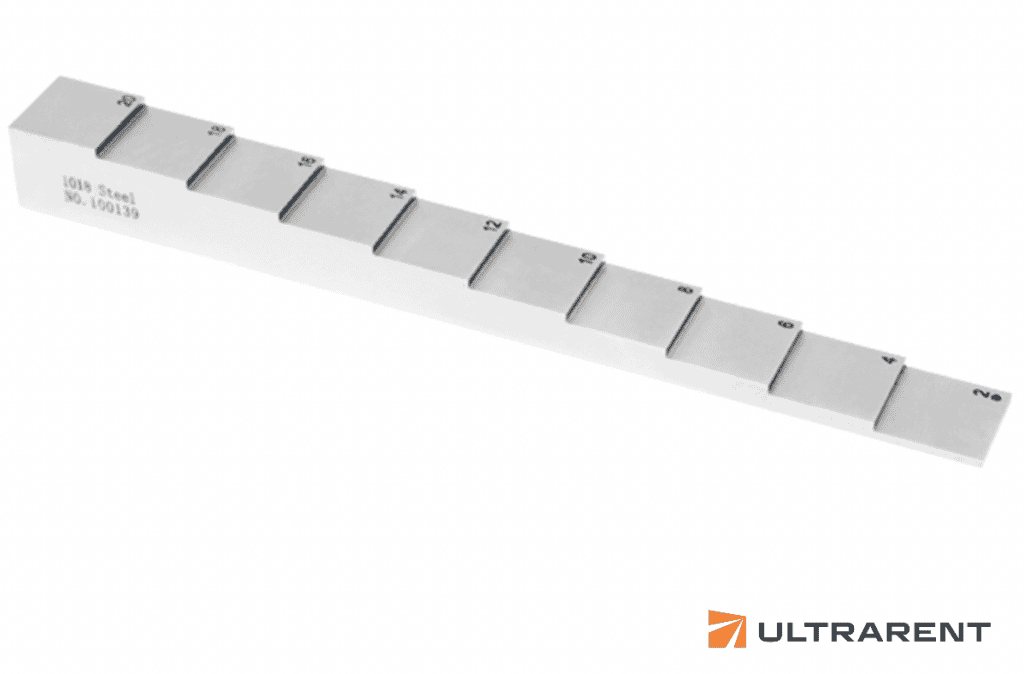

• Kalibracja dwupunktowa – wykorzystuje dwa wzorce o różnej, znanej grubości (zwykle stopień schodkowy), co pozwala precyzyjnie ustawić zarówno prędkość fali, jak i przesunięcie zerowe jednocześnie. Zalecana przy pomiarach w szerokim zakresie grubości.
• Tryb echo-echo (wieloecha) – zamiast mierzyć czas od impulsu początkowego do pierwszego echa dennego, urządzenie mierzy odstęp czasu między kolejnymi, następującymi po sobie echami dennymi. Dzięki temu pomiar jest niewrażliwy na grubość powłoki malarskiej czy izolacji na powierzchni – można zmierzyć grubość ścianki bez konieczności usuwania powłoki, co ma duże znaczenie przy inspekcji rurociągów i zbiorników pokrytych farbą lub izolacją antykorozyjną.

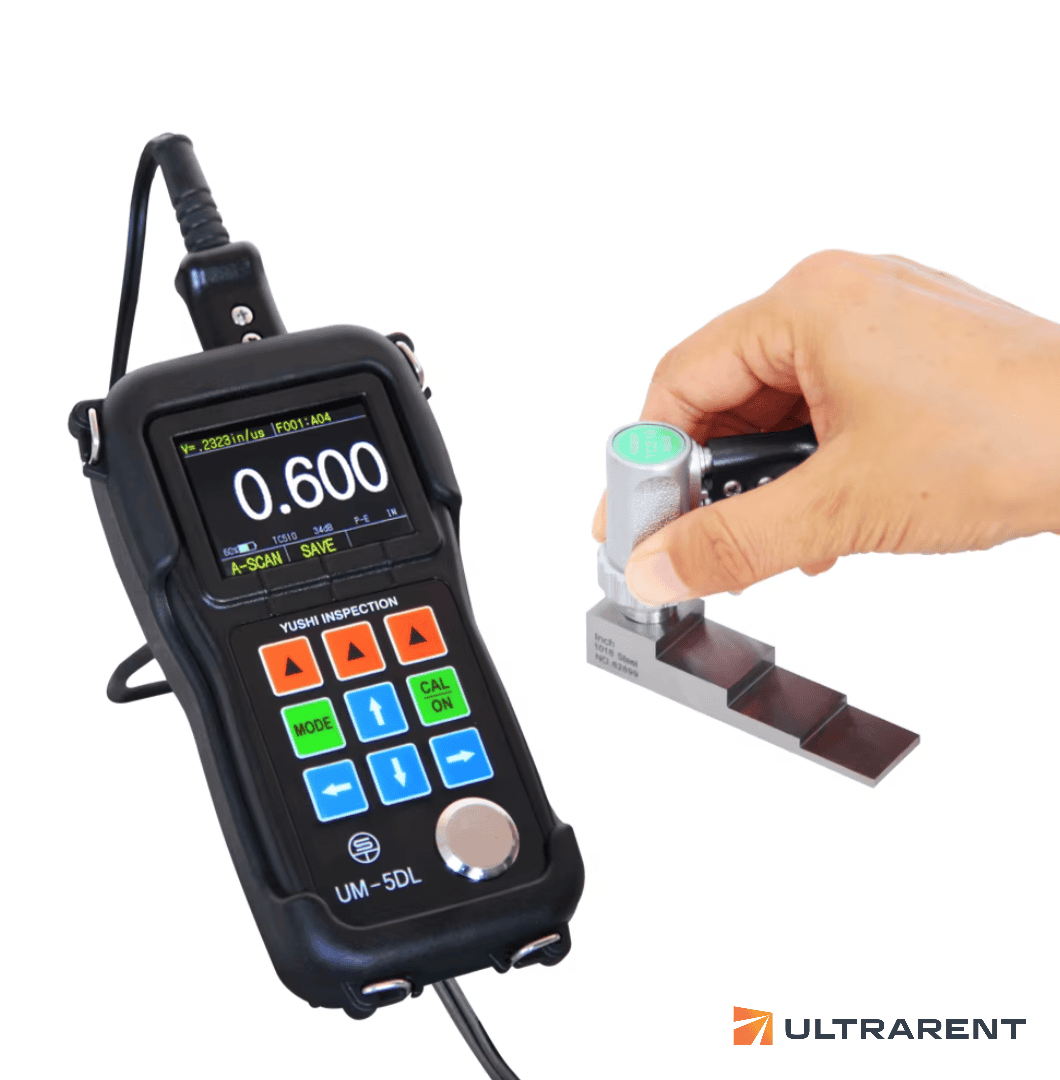

Procedura kalibracji krok po kroku

1. Dobór wzorca o materiale i przybliżonej grubości zbliżonej do badanego obiektu.
2. Sprzężenie akustyczne głowicy z powierzchnią wzorca (za pomocą żelu sprzęgającego).
3. Wprowadzenie odczytu do urządzenia i potwierdzenie zgodności z wartością wzorcową – dla kalibracji dwupunktowej krok ten powtarza się na drugim, cieńszym wzorcu.
4. Weryfikacja poprawności kalibracji na dodatkowym, niezależnym wzorcu kontrolnym przed przystąpieniem do właściwego pomiaru.

Norma regulująca pomiar grubości ultradźwiękiem

Kluczową normą dla tego zagadnienia jest PN-EN ISO 16809 (Badania nieniszczące – Pomiar grubości ultradźwiękami), która precyzyjnie opisuje zasady pomiaru, tryby pracy (w tym tryb echo-echo), wymagania dotyczące wzorców, kwalifikacji personelu oraz czynniki wpływające na dokładność pomiaru (stan powierzchni, temperatura, powłoki, geometria elementu). To ona – a nie ogólna norma akredytacji laboratoriów PN-EN ISO/IEC 17025 – opisuje samą procedurę techniczną kalibracji i pomiaru. Norma ISO/IEC 17025 pozostaje istotna z innego powodu: to ona reguluje kompetencje i wiarygodność laboratorium jako całości (w tym nadzór nad wzorcami i procedurami), a laboratoria pracujące w oparciu o akredytowany system zarządzania jakością powołują się na obie normy łącznie – każda w innym zakresie.

Dlaczego to ma znaczenie w praktyce

Pomiary grubości ultradźwiękiem są jednym z podstawowych narzędzi monitorowania stanu technicznego instalacji przemysłowych – rurociągów, zbiorników, kadłubów statków – pod kątem ubytków korozyjnych i erozyjnych. Więcej o samej zasadzie działania fal ultradźwiękowych piszemy w artykule o defektoskopii ultradźwiękowej, a o samej usłudze pomiaru grubości – na stronie Ultradźwiękowe pomiary grubości (UTT). Jeśli interesuje Cię kalibracja aparatury do wykrywania wad (a nie tylko pomiaru grubości), zobacz też nasz artykuł o kalibracji defektoskopu ultradźwiękowego.

Podsumowanie

Kalibracja grubościomierza ultradźwiękowego to prosty, ale kluczowy krok, od którego zależy wiarygodność każdego kolejnego pomiaru. Dobór metody – zerowanie, kalibracja jedno- lub dwupunktowa, tryb echo-echo – powinien wynikać z charakteru badanego obiektu, a sam proces warto prowadzić zgodnie z normą PN-EN ISO 16809.
