Badania penetracyjne spawów: Kompletny przewodnik po metodzie PT

Nawet najbardziej estetyczna spoina może skrywać nieciągłości, które w krótkim czasie doprowadzą do katastrofalnej awarii konstrukcji. Sama ocena wizualna to zbyt mało, by zagwarantować bezpieczeństwo i pełną zgodność z rygorystycznymi normami technicznego odbioru. Profesjonalne badania penetracyjne spawów stanowią fundament nowoczesnej diagnostyki NDT, umożliwiając błyskawiczne wykrycie mikropęknięć całkowicie niewidocznych gołym okiem. Ryzyko przeoczenia tych wad to nie tylko realne zagrożenie dla stabilności obiektu, ale także widmo ogromnych kosztów poprawek wymuszonych przez nadzór techniczny na późnym etapie prac.

Zapewne zdajesz sobie sprawę, że inżynieryjna precyzja i bezkompromisowa kontrola jakości to jedyna droga do uniknięcia kosztownych reklamacji. W tym przewodniku dowiesz się, jak skutecznie realizować badania penetracyjne spawów, wykorzystując pełen potencjał metody PT zgodnie z wymogami normy PN-EN ISO 3452-1. Przeanalizujemy rygorystyczne etapy procesu, od chemicznego przygotowania powierzchni po precyzyjne wywoływanie wskazań. Pomożemy Ci również dobrać odpowiednią technikę diagnostyczną, abyś mógł zagwarantować bezpieczeństwo realizowanych konstrukcji i bezproblemowo przejść każdą kontrolę jakości bez zbędnych opóźnień.

Czym są badania penetracyjne spawów i dlaczego są kluczowe w NDT?

Badania penetracyjne spawów stanowią fundament współczesnej inżynierii materiałowej, oferując niezrównaną skuteczność w wykrywaniu wad powierzchniowych. Metoda ta, oznaczana akronimem PT (ang. Penetrant Testing), należy do grupy badań nieniszczących i jest powszechnie stosowana wszędzie tam, gdzie niezawodność połączeń decyduje o bezpieczeństwie ludzi i mienia. W przeciwieństwie do metod objętościowych, PT skupia się na tym, co dzieje się na samej powierzchni spoiny; identyfikuje zagrożenia, których nie sposób dostrzec bez specjalistycznego wsparcia chemicznego.

Dlaczego ta technika jest tak istotna? W procesie spawania mogą powstać nieciągłości takie jak pęknięcia zmęczeniowe, porowatość powierzchniowa czy przyklejenia brzeżne. Każda z tych wad drastycznie obniża wytrzymałość konstrukcji. Badania penetracyjne pozwalają na ich szybką lokalizację przy stosunkowo niskich kosztach operacyjnych. Ich uniwersalność sprawia, że znajdują zastosowanie nie tylko w metalurgii, ale również w diagnostyce ceramiki technicznej oraz wybranych tworzyw sztucznych, o ile ich struktura nie jest porowata.

Zasada działania metody penetracyjnej

Cały proces opiera się na fizycznym zjawisku kapilarności, czyli zdolności cieczy do samoczynnego wnikania w wąskie przestrzenie. Kiedy inżynier nanosi penetrant na starannie przygotowaną powierzchnię, ciecz wypełnia każdą szczelinę, niezależnie od jej orientacji. Zrozumienie tego, jakie są zasady badań penetracyjnych, pozwala dostrzec potęgę kontrastu. Po usunięciu nadmiaru środka i nałożeniu wywoływacza, uwięziony płyn zostaje „wyciągnięty” na powierzchnię. Powstaje wtedy jaskrawe wskazanie, które precyzyjnie określa lokalizację i charakter wady.

Warto podkreślić przewagę PT nad badaniami magnetyczno-proszkowymi (MT) w konkretnych scenariuszach. Metoda penetracyjna nie wymaga właściwości ferromagnetycznych materiału. Jest zatem jedynym słusznym wyborem przy inspekcji stali austenitycznych, aluminium czy stopów miedzi, gdzie metody magnetyczne są całkowicie bezużyteczne. To czyni ją narzędziem niezastąpionym w nowoczesnym przemyśle lotniczym i chemicznym.

Zastosowanie w przemyśle i energetyce

W sektorze energetycznym badania penetracyjne spawów są kluczowe dla zachowania ciągłości pracy rurociągów oraz bezpieczeństwa zbiorników ciśnieniowych. Każda nieszczelność w takich systemach to ryzyko katastrofy ekologicznej lub ekonomicznej. Diagnostyka PT jest stosowana na każdym etapie życia produktu; od kontroli międzyoperacyjnej, przez odbiory końcowe, aż po okresowe przeglądy eksploatacyjne. Pozwala to na wczesne wykrycie degradacji materiału i zaplanowanie napraw, zanim dojdzie do niekontrolowanego pęknięcia konstrukcji. Dla zbiorników i instalacji, gdzie kluczowe jest potwierdzenie braku przecieków, badania PT często uzupełnia się o badania szczelności LT metodą pęcherzykową lub Vacuum Box, które wykrywają nieszczelności niedostępne dla innych technik.

Zespoły diagnostyczne wykorzystują tę metodę również do weryfikacji spoin naprawczych. Precyzja PT daje pewność, że proces usuwania wady i ponownego spawania zakończył się sukcesem. W przypadku infrastruktury krytycznej, gdzie margines błędu wynosi zero, badania penetracyjne są standardem gwarantującym spokój inwestora i zgodność z normami jakościowymi.

Procedura badania penetracyjnego PT krok po kroku

Skuteczne badania penetracyjne spawów to proces, w którym nie ma miejsca na improwizację. Każdy błąd na etapie przygotowania lub aplikacji chemii rzutuje na wiarygodność końcowego wyniku. To nie jest zwykłe spryskiwanie powierzchni kolorowym płynem, lecz rygorystyczna procedura inżynieryjna, gdzie liczy się każda sekunda i stopień Celsjusza.

Czyszczenie wstępne i przygotowanie materiału

Pierwszy etap decyduje o czułości całego badania. Powierzchnia musi być wolna od rdzy, zgorzeliny, olejów i farb. Zanieczyszczenia te mogą zablokować ujścia wad, uniemożliwiając penetrantowi wniknięcie do środka. Istotnym, a często pomijanym czynnikiem, jest chropowatość powierzchni. Wysokie parametry Ra powodują powstawanie silnego tła i licznych wskazań pozornych, co drastycznie obniża zdolność wykrywania mikropęknięć. Po czyszczeniu chemicznym lub mechanicznym konieczne jest całkowite osuszenie materiału. Wilgoć uwięziona w szczelinie zadziała jak korek, blokując dostęp dla indykatora.

Kluczowe parametry: Czas penetracji i temperatura

Czas penetracji, zwany dwell time, dobiera się w oparciu o rodzaj materiału i przewidywaną wielkość wad. Drobne pęknięcia zmęczeniowe wymagają dłuższego kontaktu z cieczą niż porowatość powierzchniowa. Temperatura otoczenia bezpośrednio wpływa na lepkość penetrantu. W niskich temperaturach ciecz staje się gęstsza, co spowalnia proces wnikania i wymusza wydłużenie czasu oczekiwania.

• Usuwanie nadmiaru: To najtrudniejszy technicznie moment. Nadmiar penetrantu usuwa się szmatką niepylącą, lekko zwilżoną rozpuszczalnikiem.
• Precyzja: Nigdy nie spryskuj badanej spoiny bezpośrednio zmywaczem. Grozi to całkowitym wymyciem penetrantu z wnętrza wady i zafałszowaniem wyniku.

Interpretacja i dokumentacja wyników

Interpretacja rozpoczyna się natychmiast po nałożeniu wywoływacza, ale finalną ocenę przeprowadza się po upływie od 10 do 30 minut. Doświadczony ekspert musi odróżnić wskazania rzeczywiste od nieistotnych, wynikających z geometrii spoiny lub błędów czyszczenia. Standardy jakości PT precyzyjnie określają kryteria akceptacji dla różnych klas konstrukcji. Po zakończeniu inspekcji niezbędne jest czyszczenie końcowe. Pozostałości chemii mogą wywołać korozję wżerową, szczególnie na stopach aluminium i stalach kwasoodpornych. Jeśli zależy Ci na pewności diagnostycznej, wybierz profesjonalne badania NDT realizowane przez certyfikowanych specjalistów.

Dobór techniki: Badania barwne vs. fluorescencyjne

Wybór między techniką barwną a fluorescencyjną to kluczowa decyzja inżynierska. Od niej zależy, czy zidentyfikujemy krytyczne wady, czy jedynie powierzchowne zabrudzenia. Profesjonalne badania penetracyjne spawów wymagają precyzyjnego dopasowania zestawu chemicznego do warunków środowiskowych oraz klasy czułości określonej w specyfikacji technicznej projektu.

Kiedy wybrać metodę barwną (kontrastową)?

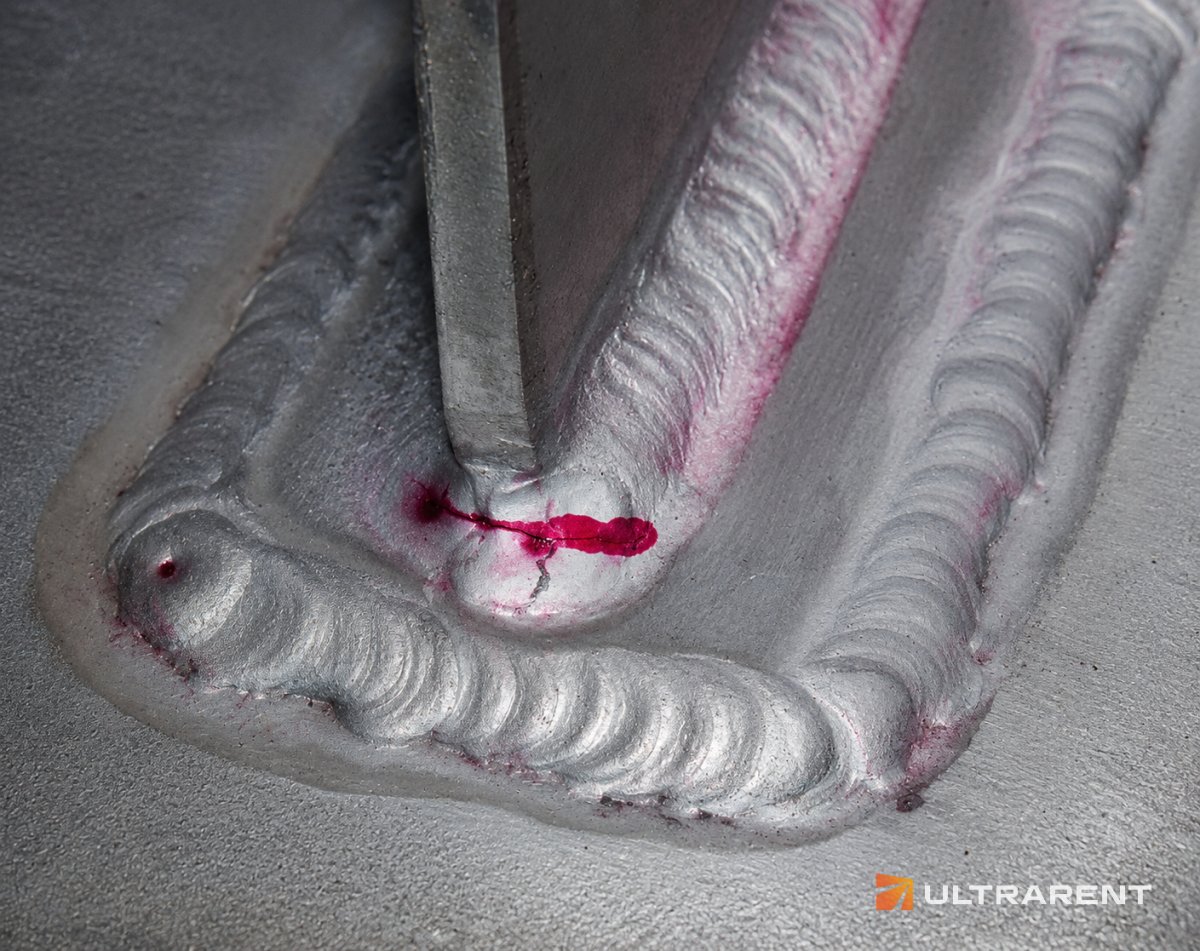

Technika barwna, wykorzystująca czerwony penetrant i biały wywoływacz, dominuje w diagnostyce terenowej konstrukcji o dużych gabarytach. Jej największą zaletą jest brak konieczności stosowania dodatkowego oświetlenia UV oraz specjalistycznych lamp Wooda. Inżynierowie doceniają mobilność zestawów w sprayu, które pozwalają na szybką kontrolę spoin bezpośrednio na placu budowy lub w halach produkcyjnych o standardowym oświetleniu. Dokumentacja fotograficzna takich badań jest niezwykle czytelna; jaskrawoczerwone indykacje na białym tle są łatwe do zinterpretowania przez nadzór techniczny. To rozwiązanie ekonomiczne i wysoce skuteczne przy wykrywaniu standardowych pęknięć, porowatości czy przyklejeń brzeżnych.

Przewaga badań fluorescencyjnych w kontroli precyzyjnej

W sektorach o najwyższych wymaganiach bezpieczeństwa, takich jak przemysł lotniczy czy energetyka nuklearna, standardem są badania fluorescencyjne. Pozwalają one na wykrycie mikropęknięć o szerokości szczeliny poniżej 0,001 mm. Dzięki wykorzystaniu lamp UV-A, kontrast między ciemnym tłem a świecącą indykacją jest wielokrotnie wyższy niż w metodzie barwnej. Wymaga to jednak całkowitego lub częściowego zaciemnienia stanowiska badawczego. Z tego powodu metoda ta jest zazwyczaj stosowana w warunkach laboratoryjnych lub specjalnie przygotowanych kabinach inspekcyjnych, gdzie można kontrolować natężenie światła widzialnego.

Dobór chemii do warunków ekstremalnych

Częstym błędem diagnostycznym jest stosowanie standardowej chemii w niskich temperaturach. Gdy temperatura otoczenia spada poniżej 5 stopni Celsjusza, lepkość penetrantu wzrasta. Drastycznie obniża to jego zdolność do wnikania w drobne szczeliny. W takich sytuacjach należy stosować specjalistyczne zestawy niskotemperaturowe lub znacząco wydłużyć czas penetracji. Z kolei przy badaniu gorących spoin, przekraczających 50 stopni Celsjusza, standardowe środki zbyt szybko odparowują, co prowadzi do powstawania wskazań pozornych. Właściwy dobór preparatów gwarantuje, że wynik badania nie będzie fałszywie ujemny.

Jeśli potrzebujesz pewności, że Twoja konstrukcja spełnia najwyższe standardy bezpieczeństwa i jakości, zamów profesjonalne badania penetracyjne spawów realizowane przez naszych certyfikowanych ekspertów na terenie całego kraju.

Standardy jakości i rola eksperta w diagnostyce PT

Wiarygodność wyników w spawalnictwie nie opiera się na subiektywnej ocenie operatora, lecz na rygorystycznych standardach międzynarodowych. Przeprowadzając badania penetracyjne spawów, każde profesjonalne laboratorium musi ściśle przestrzegać wytycznych zawartych w normie PN-EN ISO 3452-1. Dokument ten definiuje ogólne zasady metody, od przygotowania powierzchni po końcowe czyszczenie. Równie istotna jest norma PN-EN ISO 23277, która określa poziomy akceptacji wskazań. Bez tych punktów odniesienia każda inspekcja jest jedynie opinią, a nie wiążącym dokumentem technicznym, który przetrwa audyt zewnętrzny lub kontrolę nadzoru technicznego.

Wymagania normatywne i certyfikacja

Prawidłowy raport z badania to dokumentacja o wysokim stopniu sformalizowania. Musi on zawierać szczegółowe dane o stanie powierzchni, rodzaju użytych materiałów eksploatacyjnych oraz ich numerach partii. Jakość chemii potwierdzają certyfikaty producenta, które ekspert ma obowiązek zweryfikować przed rozpoczęciem prac. Kluczową postacią w tym procesie jest inżynier posiadający certyfikat stopnia 3 wg ISO 9712. To on zatwierdza procedury badawcze i bierze pełną odpowiedzialność za poprawność merytoryczną instrukcji, według których pracują operatorzy stopnia 1 i 2. Wybierając profesjonalne badania nieniszczące, zyskujesz pewność, że proces diagnostyczny jest nadzorowany przez kadrę o najwyższych kompetencjach technicznych.

Personel stopnia 2 jest uprawniony do samodzielnej oceny wskazań i podpisywania protokołów, co wymaga nie tylko wiedzy teoretycznej, ale i ogromnego doświadczenia praktycznego. Błędna interpretacja wskazania nieistotnego jako wady może prowadzić do niepotrzebnych, kosztownych napraw. Z kolei przeoczenie rzeczywistego pęknięcia zagraża integralności całej konstrukcji. Dlatego weryfikacja kompetencji zespołu badawczego jest tak samo ważna, jak jakość użytych penetrantów.

PT jako element zarządzania integralnością infrastruktury

Nowoczesna diagnostyka przemysłowa traktuje PT jako szybkie i skuteczne narzędzie wstępnej weryfikacji. Często stanowi ono pierwszy etap kontroli, po którym następują badania ultradźwiękowe złączy spawanych metodą PAUT lub precyzyjne badania objętościowe metodą TFM. Taka synergia metod pozwala na kompleksowe zarządzanie stanem technicznym infrastruktury krytycznej, od rurociągów po złożone konstrukcje stalowe. Regularne inspekcje penetracyjne drastycznie obniżają prawdopodobieństwo wystąpienia nagłej awarii, co przekłada się na realne oszczędności finansowe i ciągłość procesów biznesowych.

Mobilne zespoły ULTRARENT zapewniają błyskawiczną reakcję diagnostyczną na terenie całego kraju. Szybkość działania w połączeniu z inżynieryjną precyzją to klucz do minimalizacji strat w sytuacjach kryzysowych. Bezkompromisowe podejście do jakości i nowoczesne zaplecze sprzętowe gwarantują, że Twoja inwestycja pozostaje bezpieczna, a wszystkie połączenia spawane spełniają najbardziej rygorystyczne wymogi normatywne.

Postaw na bezkompromisową jakość i bezpieczeństwo Twoich konstrukcji

Precyzyjne badania penetracyjne spawów to fundament, na którym opiera się pewność techniczna i bezpieczeństwo każdej inwestycji przemysłowej. Zrozumienie zjawiska kapilarności oraz rygorystyczne przestrzeganie czasów penetracji pozwala na skuteczną eliminację wad powierzchniowych, zanim staną się one przyczyną kosztownych awarii. Wybór między techniką barwną a fluorescencyjną powinien zawsze wynikać z rzetelnej analizy specyfiki obiektu oraz wymaganej klasy czułości. Pamiętaj, że tylko certyfikowany personel i praca w oparciu o normy ISO gwarantują wyniki, które zostaną zaakceptowane przez nadzór techniczny podczas odbiorów.

ULTRARENT dostarcza profesjonalne wsparcie diagnostyczne na terenie całego kraju. Dysponujemy mobilnymi laboratoriami NDT, które są gotowe do działania w najtrudniejszych warunkach przemysłowych. Nasz zespół to doświadczeni eksperci wykorzystujący najnowocześniejszy sprzęt i rygorystyczne procedury jakościowe, co minimalizuje ryzyko błędów interpretacyjnych. Skonsultuj swoje potrzeby diagnostyczne z ekspertami ULTRARENT i zapewnij swojej infrastrukturze najwyższy poziom ochrony. Solidna diagnostyka to inwestycja, która zawsze się zwraca i buduje zaufanie Twoich kontrahentów.

Często Zadawane Pytania (FAQ)

Czy badania penetracyjne PT można stosować na powierzchniach porowatych?

Nie, metoda penetracyjna nie nadaje się do materiałów porowatych. Zjawisko kapilarności, na którym opiera się ta technika, sprawia, że penetrant wnika w każdą porę materiału, co uniemożliwia odróżnienie rzeczywistej wady od naturalnej struktury podłoża. W przypadku odlewów o wysokiej porowatości lub niektórych materiałów ceramicznych, cała powierzchnia ulegnie silnemu zabarwieniu, tworząc nieczytelne tło. Do takich elementów należy zastosować inne badania nieniszczące, dopasowane do specyfiki materiałowej, aby uzyskać wiarygodny wynik.

Jaka jest różnica między badaniem penetracyjnym a magnetyczno-proszkowym (MT)?

Główna różnica polega na rodzaju badanych materiałów oraz głębokości wykrywania wad. Metoda PT jest uniwersalna i działa na metalach nieferromagnetycznych, takich jak aluminium czy stale austenityczne. Z kolei badania magnetyczno-proszkowe stosuje się wyłącznie na materiałach ferromagnetycznych. MT pozwala na wykrycie wad nie tylko powierzchniowych, ale i podpowierzchniowych, podczas gdy badania penetracyjne spawów identyfikują wyłącznie nieszczelności otwarte na powierzchnię, niezależnie od właściwości magnetycznych badanego elementu konstrukcyjnego.

Ile czasu musi trwać penetracja (dwell time) dla standardowej spoiny stalowej?

Czas penetracji dla standardowej spoiny stalowej wynosi zazwyczaj od 10 do 30 minut. Dokładny parametr określa instrukcja technologiczna badania, biorąc pod uwagę temperaturę otoczenia oraz rodzaj przewidywanych nieciągłości. W temperaturach zbliżonych do 5 stopni Celsjusza czas ten musi zostać wydłużony ze względu na wyższą lepkość preparatu chemicznego. Zbyt krótki czas oczekiwania grozi niewniknięciem cieczy w drobne pęknięcia zmęczeniowe, co skutkuje fałszywie ujemnym wynikiem inspekcji i ryzykiem awarii.

Czy metoda penetracyjna wykrywa wady ukryte głęboko wewnątrz spawu?

Nie, metoda penetracyjna nie służy do wykrywania wad wewnętrznych ukrytych głęboko w strukturze połączenia. Jest to technika wyłącznie powierzchniowa, identyfikująca nieciągłości posiadające bezpośrednie ujście na zewnątrz materiału. Do wykrywania pęcherzy gazowych, żużli lub braku przetopu wewnątrz spawu należy zastosować badania objętościowe. W ofercie ULTRARENT znajdziesz zaawansowane metody takie jak badania ultradźwiękowe złączy spawanych metodą Phased Array (PAUT) lub radiografia cyfrowa, które precyzyjnie obrazują całą objętość i strukturę połączenia spawanego.

Jakie oświetlenie jest wymagane do przeprowadzenia badania PT metodą barwną?

Badania metodą barwną wymagają intensywnego oświetlenia światłem białym, najlepiej o natężeniu minimum 500 luksów na badanej powierzchni. W praktyce inżynieryjnej często dąży się do natężenia rzędu 1000 luksów, aby zapewnić doskonałą widoczność jaskrawoczerwonych indykacji na białym tle wywoływacza. Oświetlenie może być naturalne lub sztuczne, pod warunkiem zachowania odpowiedniego natężenia i braku oślepiających odblasków. Precyzyjna ocena wzrokowa jest ostatnim ogniwem determinującym skuteczność całej procedury diagnostycznej w spawalnictwie.

Czy po badaniu penetracyjnym konieczne jest usunięcie preparatów ze spoiny?

Tak, czyszczenie końcowe po zakończeniu badania jest etapem obowiązkowym i krytycznym dla trwałości konstrukcji. Pozostałości penetrantu i wywoływacza mogą absorbować wilgoć z otoczenia, co prowadzi do przyspieszonej korozji wżerowej, szczególnie na stalach nierdzewnych i stopach aluminium. Dodatkowo, resztki chemii utrudniają nakładanie powłok malarskich lub przeprowadzanie kolejnych etapów montażu. Profesjonalne badania penetracyjne spawów zawsze kończą się starannym usunięciem indykatorów za pomocą odpowiednich zmywaczy lub wody pod ciśnieniem. W przypadku zbiorników i instalacji wymagających potwierdzenia szczelności po naprawie, warto rozważyć uzupełnienie diagnostyki o badania szczelności LT metodą pęcherzykową lub Vacuum Box, które skutecznie lokalizują przecieki niedostępne dla metod powierzchniowych.
