Badania nieniszczące (NDT) – przegląd metod stosowanych w przemyśle

Badania nieniszczące (ang. Non-Destructive Testing, NDT) to zbiór metod kontroli jakości, które pozwalają ocenić stan materiału lub konstrukcji bez jej uszkodzenia. W przemyśle ciężkim – przy produkcji konstrukcji stalowych, rurociągów, zbiorników ciśnieniowych czy elementów maszyn – to podstawowe narzędzie zapewniające bezpieczeństwo i zgodność wyrobu z wymaganiami klienta. Wśród metod elektromagnetycznych warto znać także badania wiroprądowe, stosowane m.in. do kontroli rur wymienników ciepła i wykrywania pęknięć powierzchniowych.

W tym artykule wyjaśniamy, czym są badania NDT, kto może je wykonywać i jakie metody są dziś najczęściej stosowane.

Czym są badania nieniszczące

Badania nieniszczące to kontrola jakości wyrobu gotowego, półproduktu lub surowca, wykonywana bez naruszania jego struktury – w przeciwieństwie do badań niszczących (np. próby rozciągania), które wymagają pobrania i zniszczenia próbki materiału. Dzięki temu element poddany badaniu NDT może od razu trafić do dalszej obróbki lub eksploatacji. Podstawowe pojęcia wyjaśniamy też w artykule o tym, czym są badania NDT.

Kontrolę NDT przeprowadza się najczęściej na złączach spawanych, odkuwkach, odlewach oraz elementach po obróbce cieplnej – zarówno na etapie produkcji, jak i podczas okresowych przeglądów urządzeń już pracujących. Wybór metody zależy od rodzaju materiału, jego geometrii, dostępności do badanej powierzchni oraz tego, czy szukana wada może znajdować się na powierzchni, czy w głębi elementu.

Kto może wykonywać badania NDT

Badania nieniszczące powinien wykonywać personel posiadający certyfikację zgodną z normą PN-EN ISO 9712, która określa poziomy kwalifikacji (1, 2 i 3) dla poszczególnych metod badawczych. Laboratoria świadczące usługi NDT często dodatkowo działają w oparciu o system zarządzania jakością zgodny z PN-EN ISO/IEC 17025 (akredytacja laboratoriów badawczych), co potwierdza kompetencje techniczne i rzetelność wydawanych raportów.

Najpopularniejsze metody badań nieniszczących

Poszczególne metody NDT różnią się zasadą działania, zakresem wykrywanych wad i wymaganiami co do badanego materiału. W praktyce często stosuje się je łącznie, żeby uzyskać pełny obraz jakości elementu.

• Badania wizualne (VT) – podstawowa, najprostsza metoda kontroli, wykonywana okiem nieuzbrojonym lub z użyciem prostych przyrządów optycznych (lupa, endoskop). Zwykle pierwszy etap każdej kontroli – pozwala szybko zaplanować, jakie dalsze badania będą potrzebne.
• Badania penetracyjne (PT) – wykrywają nieciągłości otwarte na powierzchnię materiałów nieporowatych, z wykorzystaniem penetrantu i wywoływacza. Sprawdzają się na materiałach niemagnetycznych, np. aluminium czy stalach austenitycznych.
• Badania magnetyczno-proszkowe (MT) – wykorzystują pole magnetyczne i drobny proszek ferromagnetyczny do uwidocznienia wad powierzchniowych i podpowierzchniowych. Metoda ograniczona do materiałów ferromagnetycznych.
• Badania ultradźwiękowe (UT) – wykrywają nieciągłości wewnętrzne (pęknięcia, wtrącenia, rozwarstwienia) na podstawie odbicia fali akustycznej od wady. Stosowane też do pomiaru grubości ścianek.

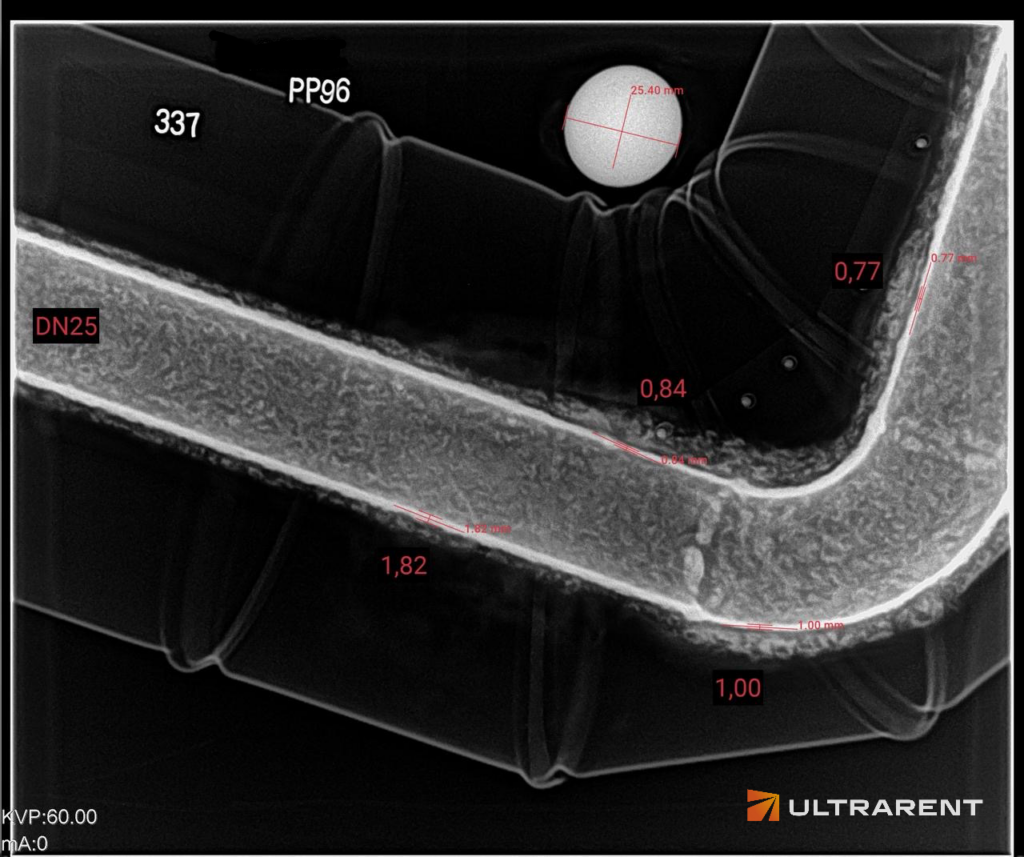

• Badania radiograficzne (RT) – wykorzystują promieniowanie jonizujące do prześwietlenia elementu i uwidocznienia wad wewnętrznych na kliszy lub detektorze cyfrowym. Skuteczne przy złożonej geometrii, ale wymagają zachowania stref bezpieczeństwa ze względu na promieniowanie.

Metody te pełnią różne role: VT i PT/MT wykrywają wady powierzchniowe, natomiast UT i RT pozwalają zajrzeć w głąb materiału. Dlatego dla elementów o wysokiej odpowiedzialności konstrukcyjnej często łączy się je – np. badanie wizualne jako wstępna kontrola, a następnie UT lub RT dla oceny wnętrza spoiny.

Dlaczego kontrola NDT ma znaczenie ekonomiczne

Koszt badania NDT jest zwykle niewielki w porównaniu z kosztem awarii, przestoju produkcyjnego czy naprawy elementu już zamontowanego w instalacji. Wykrycie wady na etapie produkcji – zanim element trafi do dalszej obróbki lub montażu – pozwala uniknąć znacznie poważniejszych konsekwencji finansowych i operacyjnych.

Podsumowanie

Badania nieniszczące to szeroka rodzina metod kontroli jakości, dobieranych indywidualnie do materiału, geometrii elementu i rodzaju poszukiwanej wady. Rzetelne badanie powinno być wykonane przez certyfikowany personel, zgodnie z odpowiednimi normami dla danej metody – więcej o poszczególnych technikach przeczytasz w dedykowanych artykułach na naszym blogu: badania ultradźwiękowe (UT), badania penetracyjne (PT), badania magnetyczno-proszkowe (MT) oraz badania radiograficzne (RT).

Nie wiesz, którą metodę NDT wybrać dla swojego projektu? Skontaktuj się z naszym zespołem – pomożemy dobrać zakres badania odpowiedni do Twojego elementu.drze i oszczędnie zaplanować kolejne kroki technologiczne. W rezultacie precyzyjnie i całkowicie bezinwazyjnie sprawdzamy cały detal na hali. Ostatecznie gwarantujemy każdemu inwestorowi absolutne bezpieczeństwo pracy maszyn i doskonałą jakość!y będzie poddawany kontroli. Zwykle pierwszą techniką jest analiza wizualna, a dzięki ocenie możliwe jest wskazanie, jakie kolejne techniki zastosować, aby dokładnie zweryfikować jakość badanego materiału.
