Metoda Brinella w badaniach twardości – zasada, wzór i ograniczenia

Metoda Brinella to jedna z najstarszych i wciąż najczęściej stosowanych technik pomiaru twardości metali – szczególnie tam, gdzie materiał ma dużą, niejednorodną strukturę, jak odlewy czy odkuwki. W tym artykule wyjaśniamy szczegółowo, jak działa ta metoda, jaki wzór stoi za wynikiem HBW i jakie są jej realne ograniczenia. (Jeśli szukasz porównania z metodami Rockwella i Vickersa oraz wskazówek, jak dobrać metodę do materiału, zobacz nasz ogólny artykuł o badaniu twardości stali).

Skąd wzięła się metoda Brinella

Metodę opracował szwedzki inżynier Johan August Brinell w 1900 roku. Od tego czasu pozostaje ona podstawową techniką odbioru materiałów hutniczych i odlewniczych – doceniana głównie za powtarzalność wyników i łatwą interpretację w dokumentacji technicznej.

Jak przebiega pomiar

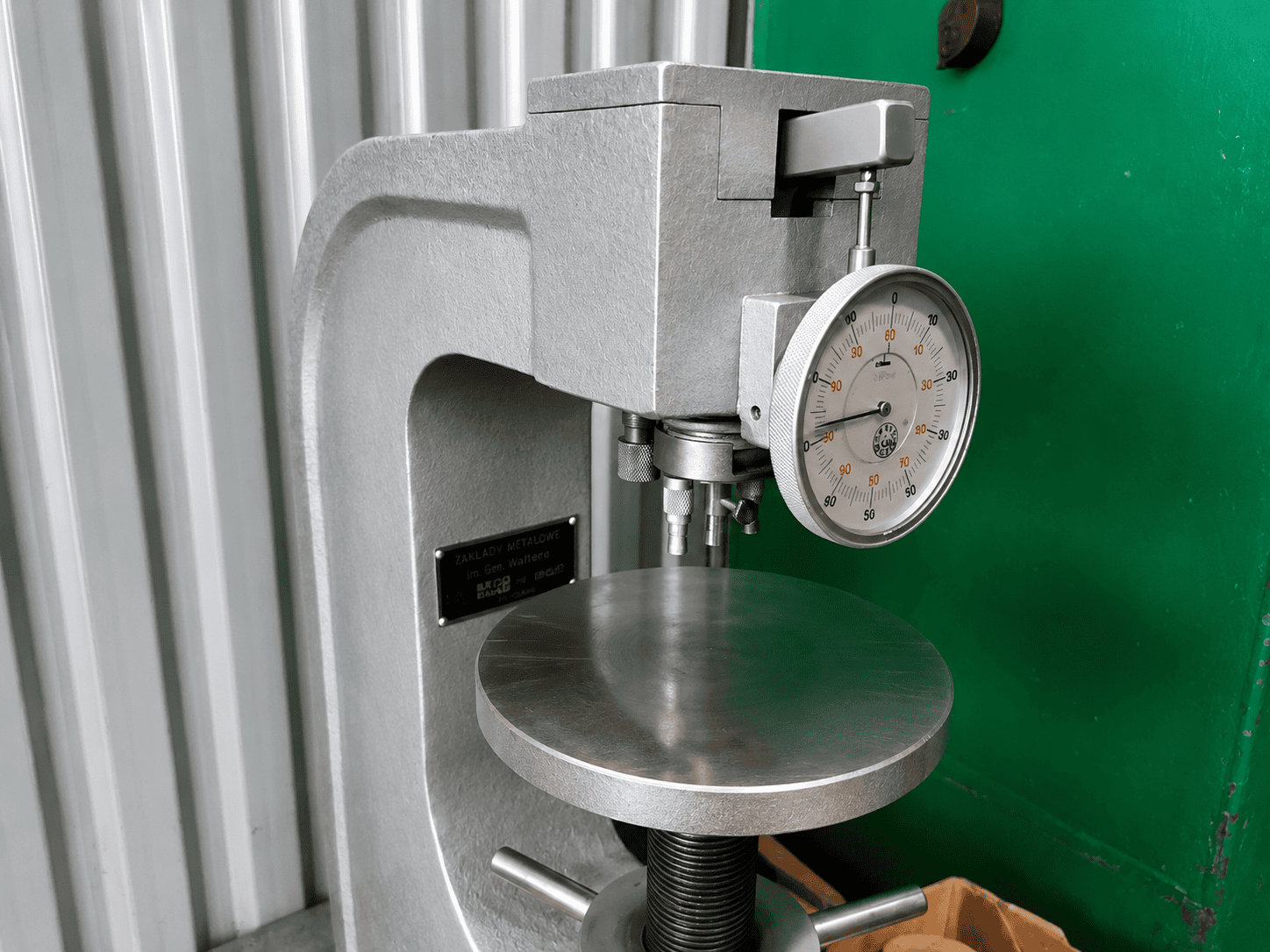

Metoda Brinella należy do statycznych metod penetracyjnych: w powierzchnię materiału wciska się kulkę z węglików spiekanych (dawniej stosowano też kulki stalowe – stąd starsze oznaczenie HBS, dziś zastąpione przez HBW). W badaniu stosuje się kulki o czterech znormalizowanych średnicach: 1, 2,5, 5 lub 10 mm. Dobór średnicy kulki, siły docisku (w praktyce od ok. 187,5 do 3000 kgf) oraz czasu obciążenia (typowo 10–15 s dla stali, do 60 s dla materiałów miękkich) zależy od rodzaju i grubości badanego materiału.

Po zdjęciu obciążenia mierzy się średnicę pozostawionego odcisku w dwóch prostopadłych do siebie kierunkach, a z obu pomiarów wyciąga się średnią arytmetyczną – pozwala to skompensować ewentualną niedoskonałość kształtu odcisku.

Wzór na twardość HBW

Twardość Brinella to stosunek siły obciążającej do pola powierzchni czaszy odcisku:

HBW = 0,102 × 2F / (πD(D − √(D² − d²)))

gdzie: F – siła obciążająca (N), D – średnica kulki (mm), d – średnica odcisku (mm). W praktyce laboratoryjnej wynik odczytuje się zwykle z gotowych tabel lub oprogramowania mikroskopu pomiarowego, korzystając ze zmierzonej średnicy odcisku.

Zakres pomiarowy i realne ograniczenia

Skala Brinella obejmuje twardości od ok. 3 do 650 HBW. To ważne ograniczenie: powyżej ok. 650 HBW metoda przestaje być wiarygodna, ponieważ sama kulka pomiarowa zaczyna się odkształcać, co zniekształca wynik. Dlatego do bardzo twardych materiałów – stali hartowanych, narzędziowych – stosuje się metodę Rockwella (skala HRC) lub Vickersa, a nie Brinella.

Pozostałe ograniczenia:

• Nieprzydatność dla cienkich elementów – odcisk musi mieścić się w materiale bez wpływu na jego drugą stronę; w praktyce grubość próbki powinna być co najmniej ok. 8-krotnością głębokości odcisku.
• Czasochłonność – konieczność pomiaru średnicy odcisku pod mikroskopem sprawia, że badanie trwa dłużej niż np. metoda Rockwella z bezpośrednim odczytem.
• Widoczny ślad na powierzchni – duży odcisk (w porównaniu np. do metody Vickersa) bywa niepożądany na elementach gotowych lub eksponowanych.

Dlaczego metoda Brinella dobrze sprawdza się przy odlewach i odkuwkach

Paradoksalnie to, co bywa wadą (duży odcisk), jest też główną zaletą metody przy materiałach o niejednorodnej strukturze. Odlewy żeliwne, staliwa czy stopy aluminium często mają lokalne różnice w budowie (np. grafit w żeliwie), które przy małym odcisku (jak w metodzie Vickersa) mogłyby dać niereprezentatywny, zafałszowany wynik. Duży odcisk Brinella uśrednia te lokalne różnice, dając bardziej wiarygodny obraz ogólnej twardości materiału.

Dodatkowo, wynik HBW można wykorzystać do przybliżonego oszacowania wytrzymałości na rozciąganie (Rm) – zależność ta jest w przybliżeniu liniowa (Rm ≈ k × HBW), gdzie współczynnik k zależy od gatunku materiału i podawany jest w tabelach normowych. To użyteczne przybliżenie, ale nie zastępuje właściwej próby rozciągania tam, gdzie wymagany jest formalny wynik wytrzymałościowy.

Przenośne badanie metodą Brinella na rurociągach – młotek Poldiego

Tam, gdzie nie da się dostarczyć próbki do laboratorium – np. przy badaniu zamontowanych rurociągów, zbiorników czy dużych konstrukcji spawanych w terenie – klasyczny, stacjonarny twardościomierz Brinella nie ma zastosowania. W takich warunkach od lat 20. XX wieku stosuje się przenośną, dynamiczną odmianę tej metody, znaną jako metoda Poldiego (od nazwy czeskiej huty, w której ją opracowano).

Zasada działania jest prosta: uderzenie młotkiem o masie ok. 0,5 kg w przyrząd pomiarowy przekazuje impuls siły jednocześnie na stalową kulkę dociskaną do badanego elementu oraz na kalibrowaną sztabkę wzorcową o znanej twardości. Porównanie średnic obu powstałych odcisków pozwala oszacować twardość materiału w przeliczeniu na skalę Brinella (oznaczaną wtedy HBp). Metoda ta ma jednak swoje ograniczenia praktyczne: zakres pomiarowy do ok. 450 HBp, wymaganą minimalną grubość badanego elementu (ok. 6 mm) i masę próbki (ok. 5 kg), a wynik ma charakter orientacyjny – dokładność zależy od różnicy twardości między materiałem badanym a sztabką wzorcową.

Zamiana na przenośne badanie metodą UCI

Ze względu na ograniczoną dokładność i porównawczy charakter wyniku, młotek Poldiego bywa dziś coraz częściej zastępowany przenośnym twardościomierzem UCI (Ultrasonic Contact Impedance). Metoda UCI mierzy twardość elektronicznie – na podstawie zmiany częstotliwości drgań pręta z wgłębnikiem diamentowym w kontakcie z badanym materiałem – i daje bezpośredni, cyfrowy odczyt wyniku, bez konieczności porównywania odcisków pod lupą czy korzystania z papierowych tabel przeliczeniowych. W praktyce oznacza to szybszy pomiar, mniejszy ślad na powierzchni rurociągu oraz łatwiejszą dokumentację wyniku – co przy badaniach na obiektach eksploatowanych (np. w ramach przeglądów okresowych instalacji) ma realne znaczenie.

Warto jednak pamiętać, że wynik UCI, podobnie jak Poldiego, jest wynikiem przeliczanym (nie bezpośrednim pomiarem klasycznym), więc przy najbardziej wymagających odbiorach nadal może być wskazane potwierdzenie go badaniem metodą klasyczną, jeśli warunki na obiekcie na to pozwalają.

Normy

Procedurę badania reguluje norma PN-EN ISO 6506, w czterech częściach:

• -1 – metoda badania,
• -2 – sprawdzanie i wzorcowanie maszyn wytrzymałościowych,
• -3 – wzorcowanie płytek wzorcowych,
• -4 – tabele wartości twardości.

Podsumowanie

Metoda Brinella pozostaje sprawdzonym wyborem tam, gdzie liczy się wiarygodny, uśredniony wynik na materiałach o dużej lub niejednorodnej strukturze – odlewach, staliwach, odkuwkach. Jej naturalną granicą jest ok. 650 HBW – powyżej tej wartości trzeba sięgnąć po metodę Rockwella lub Vickersa.
