Praktyczny przewodnik: dobór metody NDT do rodzaju materiału

Wybór skutecznych badań nieniszczących zależy od wielu istotnych czynników. Dlatego należy uwzględnić rodzaj wady, budżet oraz obowiązujące przepisy. Przede wszystkim liczy się jednak sam badany materiał. Poniższy tekst pokaże optymalny dobór metody NDT dla Twojego projektu.

1. Materiały ferromagnetyczne: stal i staliwo

Metody magnetyczno-proszkowe (MT) świetnie wykrywają defekty powierzchniowe. Ponadto radzą sobie doskonale z wadami zlokalizowanymi płytko pod powierzchnią. Badania ultradźwiękowe (UT) służą natomiast do głębokiej analizy wnętrza detalu. Skutkiem tego łatwo zlokalizujesz ukryte pęknięcia czy groźne rozwarstwienia.

Radiografia (RT) jest absolutnie niezastąpiona przy analizie spoin i odlewów. Z tego powodu stosujemy ją dla uzyskania szczegółowego obrazu struktury.

2. Skuteczny dobór metody NDT dla tworzyw sztucznych

Tworzywa sztuczne, beton i kompozyty wymagają zupełnie innego podejścia. Jednak technika UT znakomicie sprawdza się przy wykrywaniu rozwarstwień. Równie dobrze radzi sobie z niepożądanymi pęcherzami oraz wtrąceniami.

Z kolei radiografia cyfrowa (DR) pozwala sprawnie ocenić stan rurociągów. Co ważne, robi to skutecznie nawet przez grubą izolację. Ostatecznie umożliwia to bezinwazyjne wykrywanie różnych niezgodności strukturalnych.

3. Cienkie elementy metalowe i ich specyfika

Metody penetracyjne (PT) są tutaj szczególnie polecane przez ekspertów. Dzięki nim szybko wykryjesz groźne pęknięcia oraz pory powierzchniowe. Należy pamiętać też o badaniach wizualnych (VT). Stanowią one obligatoryjne oględziny dla większości nowoczesnych wyrobów przemysłowych.

4. Jak badać trudne odlewy i odkuwki?

Radiografia (RT i DR) idealnie obrazuje wewnętrzną porowatość oraz wtrącenia. Niestety, nie zawsze można z niej bezpiecznie i tanio skorzystać. W konsekwencji jako dobrą alternatywę często wybieramy technikę UT.

Powierzchniowe niezgodności w odlewach wymagają innej formy szybkiej weryfikacji. Dlatego chętnie stosujemy tutaj niezawodne metody MT lub PT.

5. Kontrola spoin, rur oraz dużych zbiorników

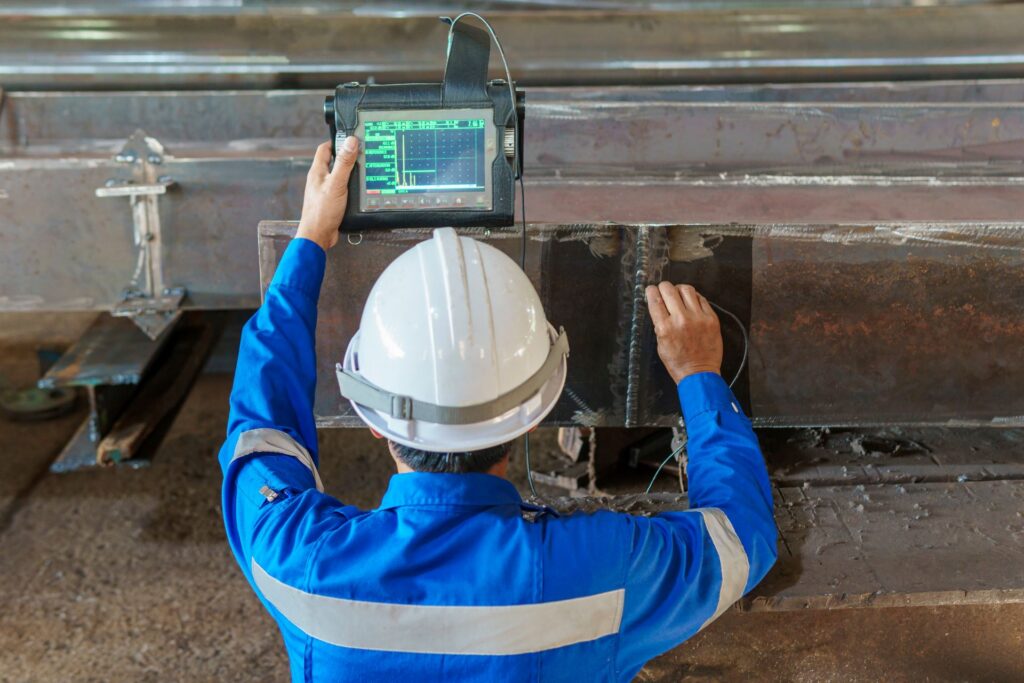

Najlepsze efekty przy spawach daje łączona aplikacja kilku technik badawczych. Zazwyczaj zaczynamy od weryfikacji VT, a następnie przechodzimy do UT. Ponadto dla stali uzupełniamy proces o standardową kontrolę MT/PT.

Zbiorniki i rury badamy głównie za pomocą skutecznej metody UT. Otrzymujemy w ten sposób bardzo dokładny pomiar grubości materiału. Co więcej, technika ta wykrywa wczesne defekty w strukturze.

Innowacyjna technologia RT/DR pozwala na pełną kontrolę bezpośrednio przez izolację. Skutkiem tego precyzyjnie sprawdzamy grubość ścianek bez niszczenia osłony.

6. Kryteria wyboru i gotowe przykłady branżowe

Właściwy dobór metody NDT opiera się na twardych danych technicznych. Przede wszystkim sprawdzamy typ wady oraz fizyczne właściwości materiału. Istotna jest także grubość, ogólna dostępność i geometria badanego elementu. Ostatecznie musimy uwzględnić dostępny budżet oraz rygorystyczne normy prawne.

Kluczowe przykłady z praktyki przemysłowej:

• Niskowęglowa stal konstrukcyjna: VT + MT, a w razie potrzeby UT, PAUT lub RT.
• Stale o strukturze austenitycznej: Najczęściej wystarczy podstawowa kombinacja VT + PT + UT/RT.
• Rury izolowane w petrochemii: Stosujemy RT (CR lub DR) prosto przez nałożoną izolację.
• Kompozyty lotnicze: Podstawą jest VT z UT, a opcjonalnie także RT.
• Konstrukcje betonowe: Wybieramy głównie RT/DR oraz VT, zazwyczaj omijając technikę UT.

Podsumowanie strategii badawczej

Wybór odpowiedniej techniki kontroli musi być zawsze mądrze przemyślany. Przede wszystkim dopasujmy go ściśle do warunków eksploatacji i przepisów. Najlepiej sprawdza się wielopoziomowa strategia badawcza (VT, MT/PT, UT, RT). Dlatego elastyczność i kontrola kosztów gwarantują ostateczny sukces całego projektu.
