Badania ultradźwiękowe EMAT – bezkontaktowa diagnostyka stali

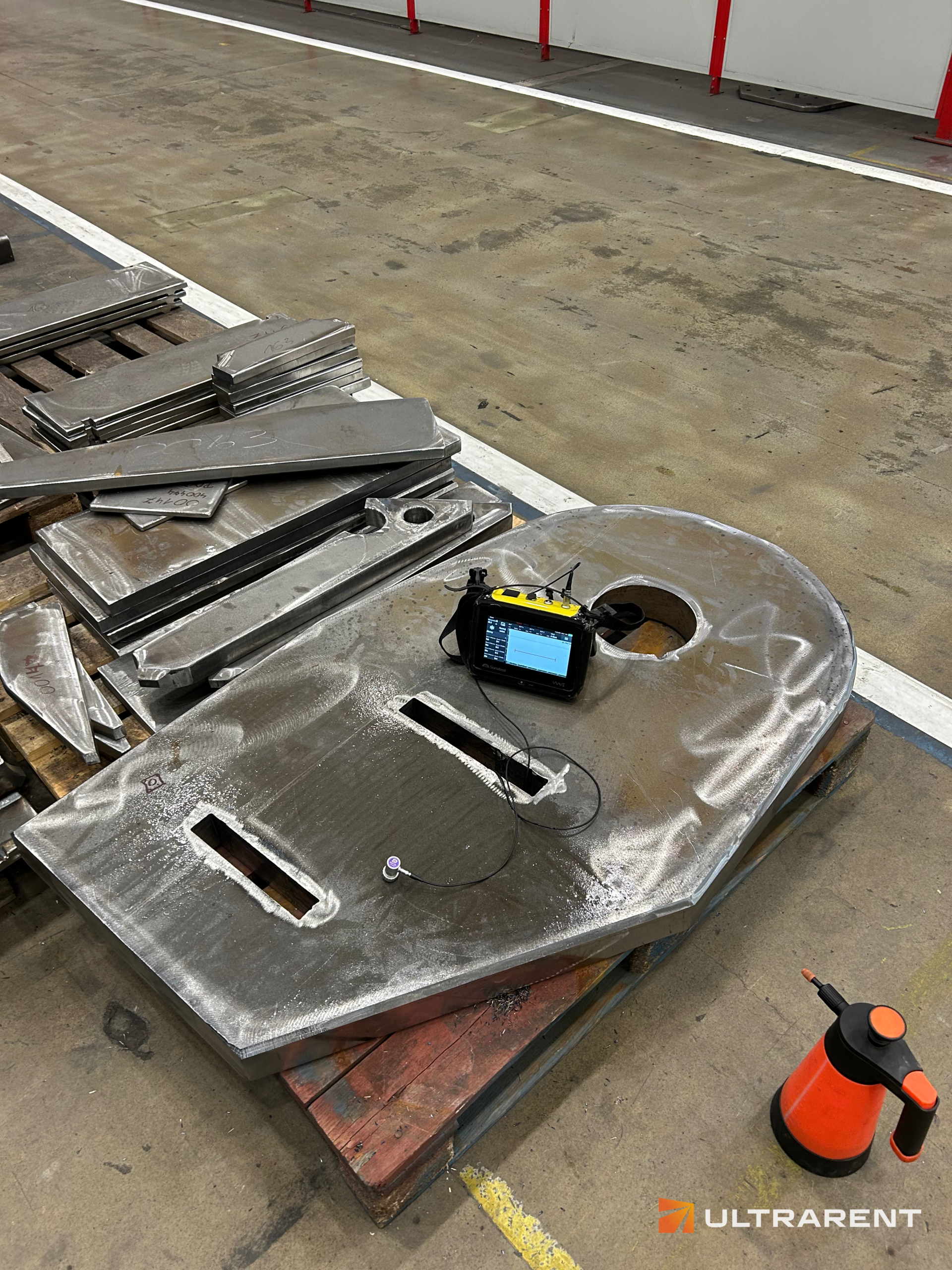

Klasyczne badanie ultradźwiękowe złączy spawanych i konstrukcji wymaga bezpośredniego kontaktu głowicy z powierzchnią materiału oraz zastosowania środka sprzęgającego – specjalnego żelu, wody lub oleju. W wielu wymagających sytuacjach przemysłowych stanowi to jednak barierę nie do pokonania. Gorąca powierzchnia świeżo walcowanej stali, poruszający się dynamicznie element na linii produkcyjnej czy silnie skorodowana, wysoce chropowata powierzchnia mogą całkowicie uniemożliwić przeprowadzenie klasycznego pomiaru.

Technologiczną odpowiedzią inżynierii materiałowej na te wyzwania jest technologia EMAT (Electromagnetic Acoustic Transducer). To innowacyjny przetwornik elektromagnetyczno-akustyczny, generujący i odbierający falę ultradźwiękową bez jakiegokolwiek fizycznego kontaktu z badanym materiałem.

Jak w praktyce działa przetwornik EMAT?

W przeciwieństwie do klasycznej, powszechnie stosowanej głowicy piezoelektrycznej, która do transmisji fali wymaga sprzężenia mechanicznego (cieczy) z powierzchnią, EMAT generuje drgania bezpośrednio w samej strukturze badanego materiału. Wykorzystuje do tego zaawansowane zjawiska elektromagnetyczne:

• Siła Lorentza – w materiałach przewodzących prąd elektryczny, silny prąd wirowy indukowany bezpośrednio przez cewkę przetwornika, w obecności silnego, stałego pola magnetycznego, wywołuje potężne drgania mechaniczne w warstwie przypowierzchniowej materiału.
• Magnetostrykcja – w materiałach o charakterystyce ferromagnetycznej, zmienne pole magnetyczne przetwornika powoduje mikroskopijne, ale bardzo szybkie i cykliczne zmiany wymiarów siatki krystalicznej materiału, bezpośrednio generując w nim falę akustyczną.

Fala ultradźwiękowa powstaje więc wewnątrz badanej stali, a nie wewnątrz głowicy. Dzięki temu zjawisku, inżynier nie potrzebuje żadnego fizycznego kontaktu ani środka sprzęgającego – do przeprowadzenia badania wystarczy jedynie minimalny odstęp powietrzny (tzw. lift-off), wynoszący zazwyczaj rzędu pojedynczych milimetrów między przetwornikiem a detekowaną powierzchnią.

W przeciwieństwie do klasycznej, powszechnie stosowanej głowicy piezoelektrycznej, która do transmisji fali wymaga sprzężenia mechanicznego (cieczy) z powierzchnią, EMAT generuje drgania bezpośrednio w samej strukturze badanego materiału. Wykorzystuje do tego zaawansowane zjawiska elektromagnetyczne:

• Siła Lorentza – w materiałach przewodzących prąd elektryczny, silny prąd wirowy indukowany bezpośrednio przez cewkę przetwornika, w obecności silnego, stałego pola magnetycznego, wywołuje potężne drgania mechaniczne w warstwie przypowierzchniowej materiału.
• Magnetostrykcja – w materiałach o charakterystyce ferromagnetycznej, zmienne pole magnetyczne przetwornika powoduje mikroskopijne, ale bardzo szybkie i cykliczne zmiany wymiarów siatki krystalicznej materiału, bezpośrednio generując w nim falę akustyczną.

Fala ultradźwiękowa powstaje więc wewnątrz badanej stali, a nie wewnątrz głowicy. Dzięki temu zjawisku, inżynier nie potrzebuje żadnego fizycznego kontaktu ani środka sprzęgającego – do przeprowadzenia badania wystarczy jedynie minimalny odstęp powietrzny (tzw. lift-off), wynoszący zazwyczaj rzędu pojedynczych milimetrów między przetwornikiem a detekowaną powierzchnią.

Kluczowe zalety badania bezkontaktowego w przemyśle

Zastosowanie technologii EMAT otwiera przed działami kontroli jakości i utrzymania ruchu zupełnie nowe możliwości:

• Całkowity brak sprzęgacza – eliminuje czasochłonne, wstępne przygotowanie powierzchni oraz proces jej czyszczenia po zakończeniu audytu.
• Diagnostyka elementów na gorąco – EMAT doskonale sprawdza się podczas inspekcji stali bezpośrednio po walcowaniu (w skrajnie wysokich temperaturach), gdzie klasyczny żel sprzęgający błyskawicznie by odparował lub uległ całkowitej degradacji.
• Badanie obiektów w ruchu – brak fizycznego kontaktu pozwala prowadzić ciągłą inspekcję na szybko poruszającej się linii produkcyjnej, bez konieczności kosztownego zatrzymywania całego procesu.
• Tolerancja na trudne warunki powierzchniowe – technologia EMAT, w rozsądnym zakresie, wybacza chropowatą lub skorodowaną powierzchnię znacznie lepiej niż klasyczna głowica kontaktowa (choć wciąż wymaga wstępnej oceny inżynierskiej).
• Łatwe generowanie fal poprzecznych poziomo spolaryzowanych (SH) – jest to niezwykle przydatna cecha przy badaniach prowadzonych (guided wave) na bardzo długich odcinkach rurociągów przesyłowych.

Inżynieryjne ograniczenia technologii EMAT

Należy podkreślić, że choć innowacyjna, technologia EMAT nie jest i nigdy nie miała być w 100% uniwersalnym zamiennikiem dla klasycznego UT. Posiada ona swoje techniczne ograniczenia:

• Mniejsza czułość i słabszy stosunek sygnału do szumu (SNR) – sygnał generowany w drodze elektromagnetycznej jest z reguły słabszy niż ten z klasycznej głowicy piezoelektrycznej ze sprzęgaczem, co może negatywnie wpływać na wykrywalność bardzo drobnych mikropęknięć.
• Wymóg przewodności materiału – EMAT wymaga materiału przewodzącego prąd lub ferromagnetycznego. Metoda ta jest całkowicie bezużyteczna przy badaniu tworzyw sztucznych czy nowoczesnych kompozytów.
• Rygorystyczny limit odstępu (lift-off) – zbyt duże odsunięcie przetwornika od powierzchni gwałtownie i drastycznie obniża skuteczność całego sprzężenia elektromagnetycznego.
• Znacząco wyższy koszt operacyjny – bardziej skomplikowana elektronika i fizyka sprzętu przekłada się na zauważalnie wyższą cenę aparatury badawczej w stosunku do standardowych defektoskopów.

Gdzie technologia EMAT sprawdza się najlepiej?

Biorąc pod uwagę powyższą specyfikę, EMAT wyznacza nowe standardy jakości tam, gdzie klasyczne badanie kontaktowe z użyciem żelu jest logistycznie utrudnione lub z przyczyn fizycznych po prostu niemożliwe. Dominujące zastosowania to:

• Krytyczna kontrola jakości w hutach i na liniach walcowniczych (badanie stali na gorąco).
• Zautomatyzowana inspekcja infrastruktury kolejowej (szyn) – w tym pomiary realizowane w ruchu przy użyciu specjalistycznych platform pomiarowych.
• Diagnostyka rurociągów przemysłowych metodą fal prowadzonych (guided wave), wykorzystująca zdolność EMAT do sprawnego generowania fal typu SH.
• Inspekcje obiektów poddanych silnej korozji powierzchniowej, gdzie przygotowanie metalu pod klasyczny sprzęgacz byłoby ekonomicznie i czasowo nieuzasadnione.

EMAT a klasyczne UTT – podsumowanie

Wybór między innowacyjną technologią EMAT a klasyczną głowicą piezoelektryczną (której możliwości opisaliśmy szeroko w bazowym artykule o defektoskopii ultradźwiękowej) powinien być zawsze podyktowany specyfiką i środowiskiem prowadzenia audytu, a nie próbą udowodnienia wyższości jednej technologii nad drugą.

Tam, gdzie inżynier ma swobodny dostęp do elementu i zależy mu na najwyższej możliwej czułości na drobne nieciągłości, klasyczne badanie kontaktowe pozostaje niezastąpione. EMAT triumfuje natomiast wszędzie tam, gdzie sam fizyczny kontakt stanowi barierę (ekstremalna temperatura, dynamiczny ruch na linii, niemożliwa do przygotowania chropowatość). To niezwykle potężne, niszowe uzupełnienie przemysłowego arsenału badań NDT.
