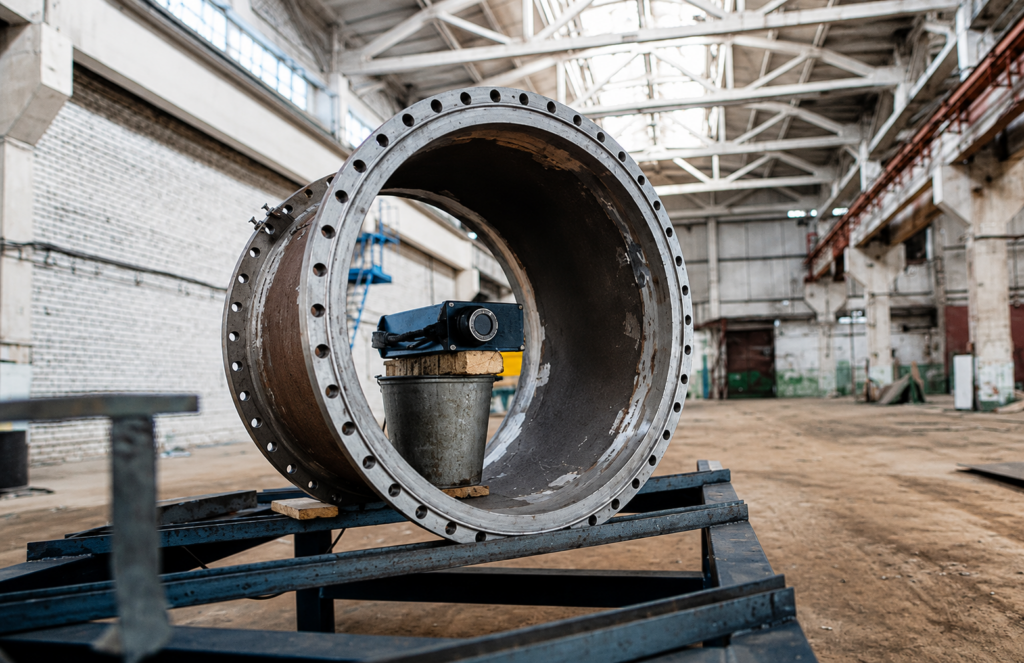

Badania radiograficzne złączy spawanych w przemyśle

Spawanie to obecnie najpowszechniejszy sposób trwałego łączenia materiałów metalowych na świecie. Z tego powodu na co dzień spotykamy je w nowoczesnym przemyśle ciężkim. Przede wszystkim technologia ta świetnie sprawdza się w wielkich urządzeniach ciśnieniowych i potężnych zbiornikach. Ostatecznie takie łączenia są absolutnie niezbędne w branży lotniczej oraz morskiej.

Niestety, nie wszystkie trudne prace realizowane są z odpowiednią precyzją manualną. Często gotowe detale posiadają groźne nieciągłości, które bardzo obniżają wytrzymałość mechaniczną. Dlatego badania radiograficzne złączy spawanych stanowią najpopularniejszą metodę kontroli NDT. Skutkiem tego bezbłędnie gwarantujemy pełne bezpieczeństwo pracy każdego gotowego produktu.

Jak w praktyce inżynierskiej wygląda praca eksperta?

Innowacyjny proces badawczy jest bardzo podobny do klasycznych prześwietleń medycznych w szpitalu. W konsekwencji wykorzystujemy rygorystycznie kontrolowane, przenikliwe promieniowanie jonizujące. Ostatecznie badania radiograficzne złączy spawanych zostawiają sprawdzany wyrób w całkowicie nienaruszonym stanie.

Najważniejsze kroki z naszej codziennej pracy:

1. Rygorystyczne przygotowanie stalowego elementu do testu penetracyjnego.
2. Błyskawiczne wykonanie ekspozycji silną wiązką rentgenowską lub gamma.
3. Przeniknięcie bezpiecznego sygnału do wnętrza złącza i utrwalenie na błonie.
4. Profesjonalna obróbka fotochemiczna zebranych w terenie błon radiograficznych.
5. Certyfikowana i niezależna ocena uzyskanych filmów przez wyszkolonego inspektora.

Główne zalety i wady stosowania omawianej metody NDT na budowie

Ta popularna w przemyśle technologia posiada kilka niezwykle cennych i ważnych zalet:

• Gwarantuje bardzo dużą wykrywalność pęcherzyków, pęknięć i szkodliwych braków przetopu.
• Świetnie lokalizuje bardzo ukryte niezgodności głęboko pod stalową powierzchnią.
• Pozwala precyzyjnie i dokładnie zwymiarować wszystkie groźne dla otoczenia usterki.

Z pewnością metoda ma również swoje specyficzne wady w terenie. Przede wszystkim eksperci muszą mieć jednoczesny i łatwy dostęp z obydwu stron diagnozowanego przedmiotu. Dodatkowo proces niestety zawsze generuje niebezpieczeństwo związane z obecnością silnych, jonizujących promieni.

Międzynarodowe normy i surowe standardy jakościowe pracy z aparaturą

Zawsze działamy rygorystycznie i całkowicie zgodnie z normą PN-EN ISO 17636-1. Ponadto dokument ten precyzyjnie reguluje testy spoin czołowych oraz skomplikowanych łączeń pachwinowych. W rezultacie skutecznie badamy wyroby tytanowe, aluminiowe oraz stalowe rurki cienkościenne. Podsumowując, certyfikowane działania NDT wspaniale spełniają wszystkie europejskie wymogi formalne.

Standard dzieli nasze testy na dwie bardzo ważne, rynkowe klasy inżynierskie. W konsekwencji podstawowa technika oznaczona jest literą A, a ulepszona literą B. Dlatego klasa druga świetnie sprawdza się w przypadku trudniejszych wymogów jakościowych na hali produkcyjnej. Ostatecznie decyzję o wyborze procedury podejmują dwie główne strony lukratywnego kontraktu.

Prawidłowe przygotowanie detalu i bezbłędna identyfikacja zebranych klisz

Zasadniczo innowacyjna radiografia nie wymaga żadnego skomplikowanego czyszczenia samej badanej powierzchni. Należy jednak zawsze dokładnie usunąć wszelkie powłoki ochronne blokujące docierające na miejsce sygnały. Skutkiem tego bezpiecznie usuwamy farby ołowiowe oraz groźne zabrudzenia z mocnych smarów i tanich olejów. Tłuste plamy mogą bowiem bardzo łatwo uszkodzić wrażliwą strukturę filmów używanych do naświetleń.

Co ciekawe, na każdym zebranym radiogramie musimy umieścić małe i bardzo czytelne, ołowiane znaczniki badawcze. Dodatkowo sam badany detal znakujemy fizycznie do łatwiejszej, późniejszej interpretacji wszystkich zdjęć. Z tego powodu dla rurociągów chętnie używamy w tym celu precyzyjnej i innowacyjnej ołowianej miarki.

Co ostatecznie decyduje o perfekcyjnej jakości obrazu z prześwietlenia?

Rygorystyczna ocena zawsze zaczyna się od zliczenia wszystkich widocznych, drobnych otworów na specjalnym wzorcu jakości. Dlatego trzy główne i kluczowe dla eksperta parametry obrazowania NDT to zdecydowanie: czysty kontrast, brak uciążliwej nieostrości oraz bardzo znikoma ziarnistość kliszy.

W konsekwencji najostrzejszy kontrast osiągamy zawsze poprzez minimalną wielkość emitowanej przez nas fali. Dodatkowo nieostrość znacząco zmniejszamy, zachowując możliwie najkrótszy dystans samego źródła do detalu. W rezultacie rygorystyczne trzymanie się wytycznych ISO świetnie rozwiązuje wszelkie inżynierskie problemy.
