Pomiar grubości ścianek rurociągów technologicznych bez demontażu izolacji – radiografia cyfrowa

Wstęp

Klient eksploatujący krytyczne rurociągi przemysłowe musiał zweryfikować stan grubości ścianek w celu monitoringu korozji pod izolacją. Tradycyjne ultradźwiękowe pomiary grubości wymagałyby jednak zatrzymania instalacji, usunięcia izolacji i ponownego montażu, co generowało wysokie koszty i przestoje operacyjne.

Założenia

Przeprowadzenie pomiaru grubości rurociągów technologicznych bez konieczności zatrzymywania instalacji,
Eliminacja przestojów i kosztów związanych z demontażem izolacji,
Szybka ocena grubości ścianek w oparciu o obowiązujące normy,
Otrzymanie cyfrowej dokumentacji do monitoringu długoterminowego korozji,
Bezpieczne wykonanie badań w warunkach działającej instalacji.

1. Wyzwanie

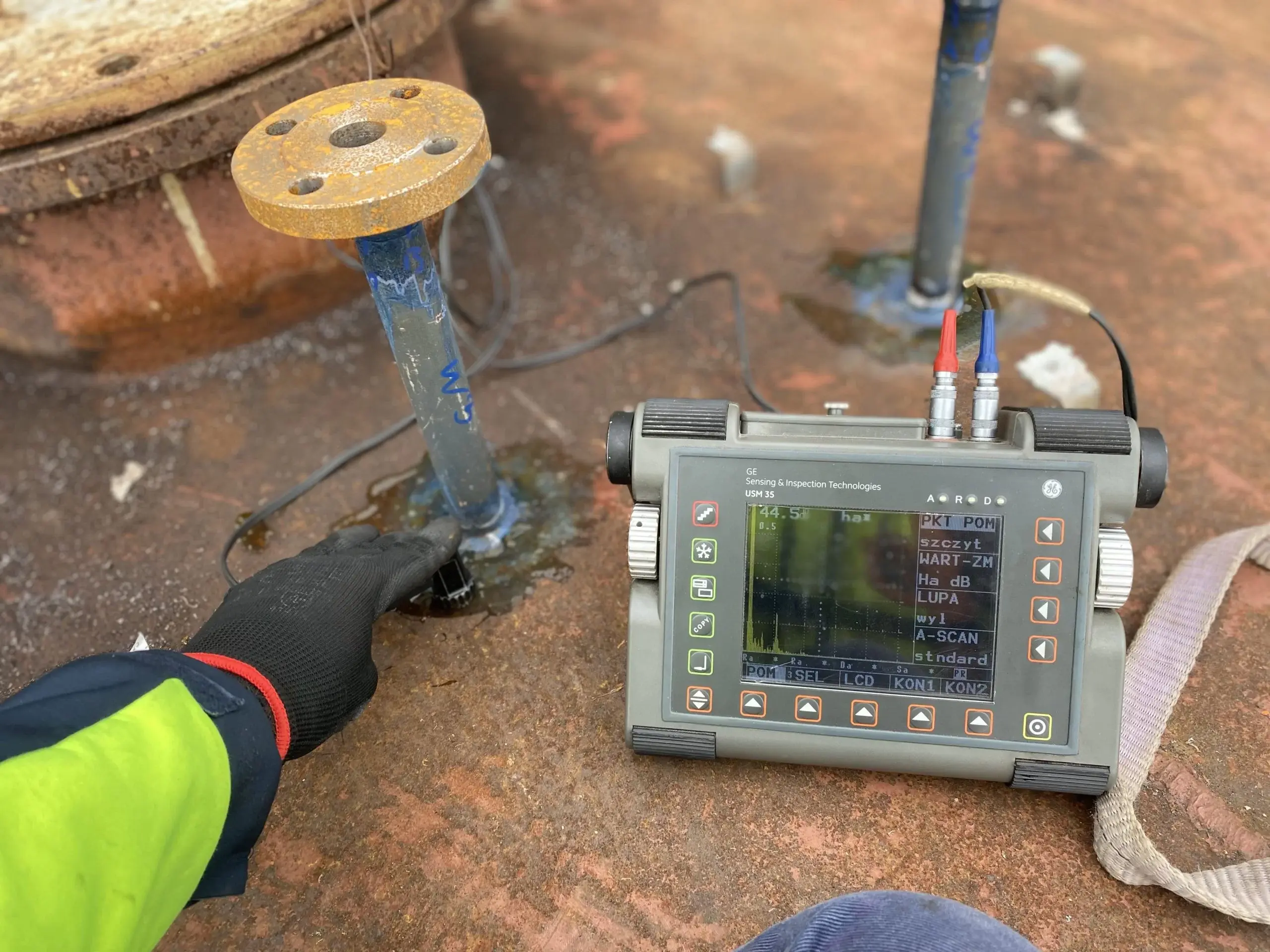

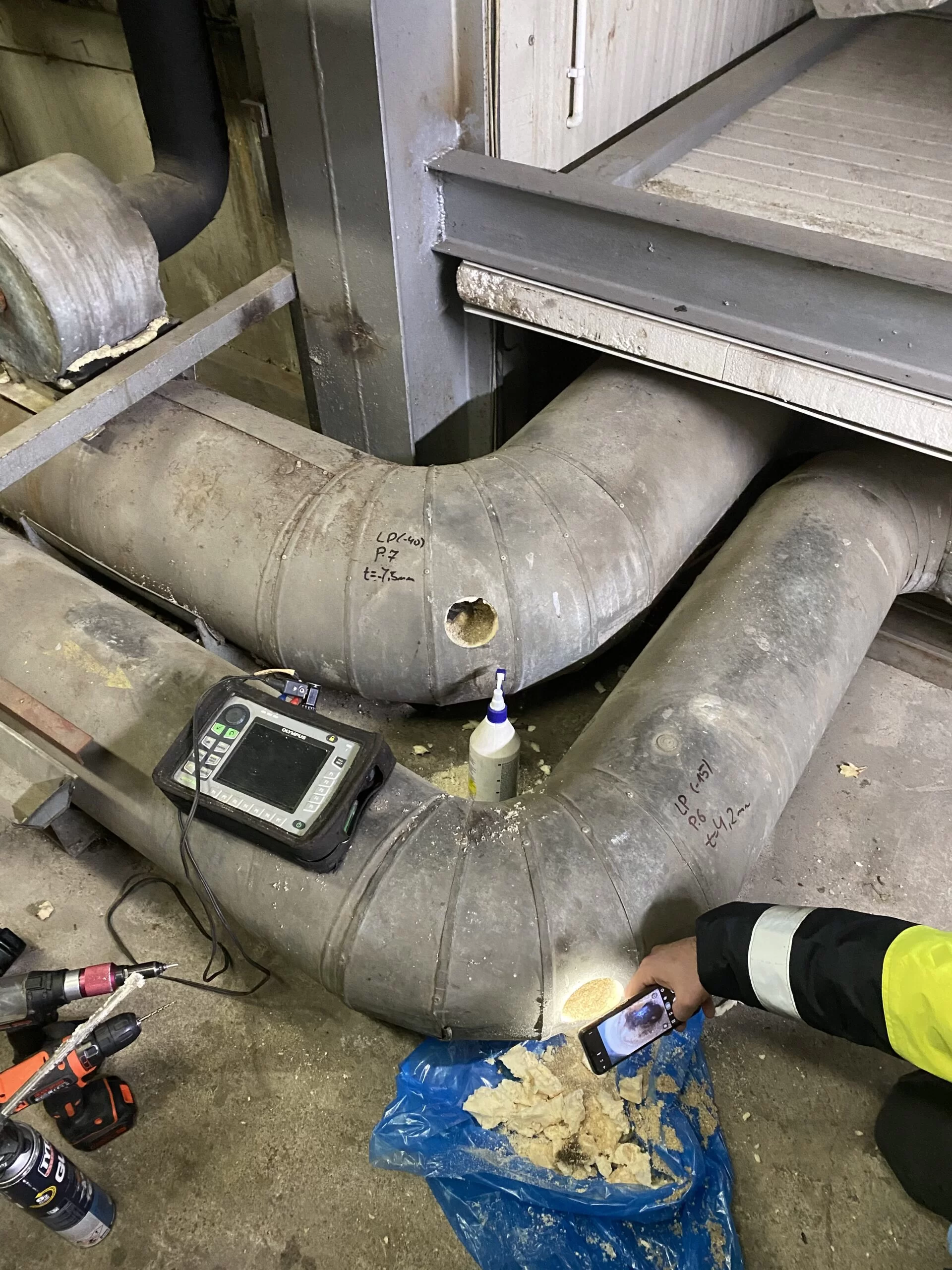

Korozja pod izolacją (CUI) stanowi poważne zagrożenie dla integralności rurociągów technologicznych, wymagając regularnych kontroli grubości ścianek. Standardowy pomiar grubości ścianek metodą ultradźwiękową (UTT) była niemożliwy do wykonania bez demontażu izolacji, co oznaczałoby planowanie przestojów, angażowanie ekip izolerskich a konsekwencji wysokie koszty. W warunkach ciągłej eksploatacji klient potrzebował metody nieinwazyjnej, pozwalającej na ocenę bez ingerencji zatrzymywania instalacji. Ponadto w metodzie UTT otrzymujemy pomiar punktowy nie mając żadnej gwarancji, że trafiliśmy akurat na miejscu o najmniejszej grubości.

2. Rozwiązanie

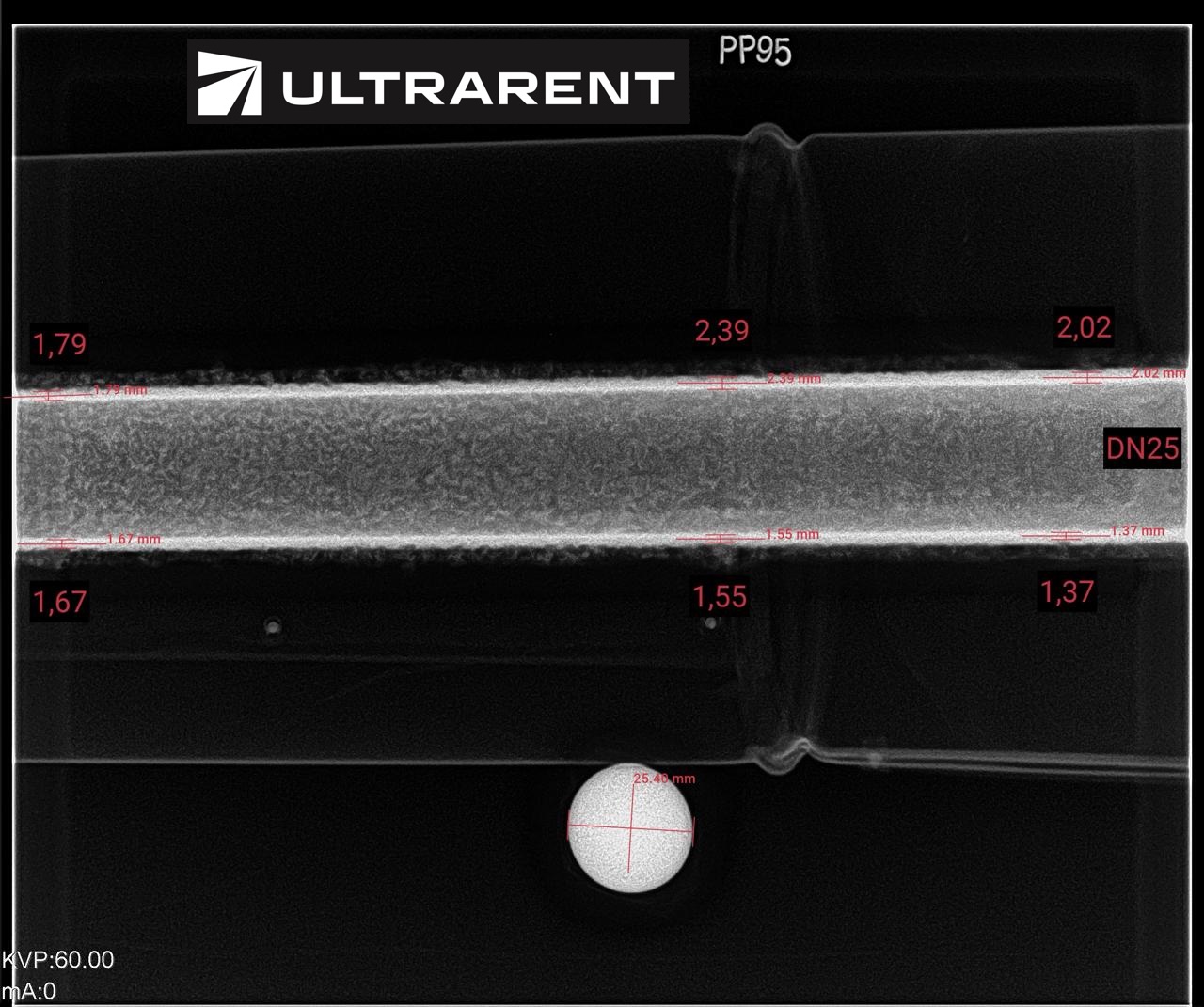

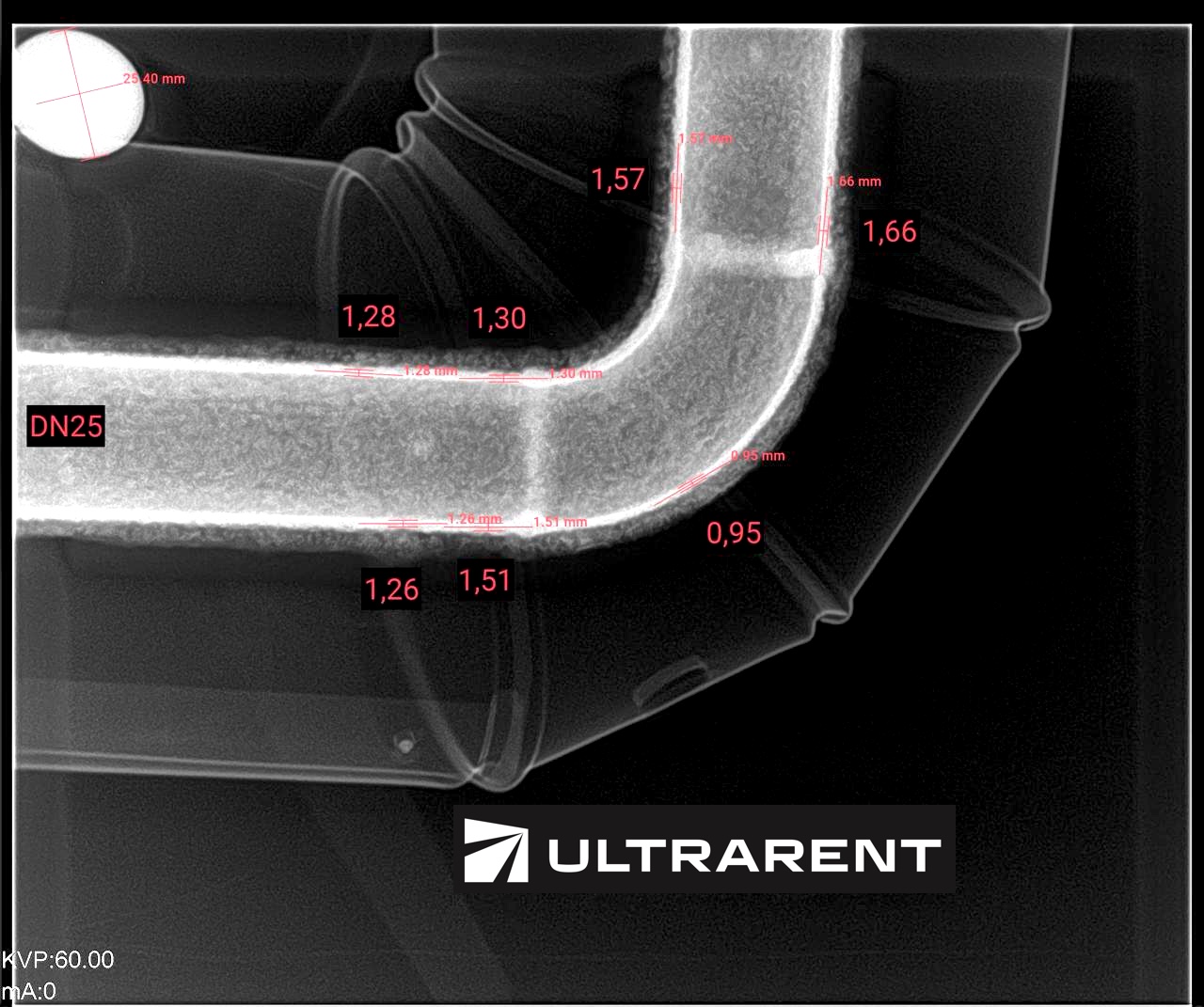

Jako ULTRARENT wdrożyliśmy cyfrową radiografię (DRT) z zastosowaniem techniki radiografii tangensowej według normy PN-EN ISO 20769-1 oraz pomiaru przez dwie ścianki zgodnie PN-EN ISO 20769-2. Dzięki wysokiej rozdzielczości cyfrowych detektorów oraz narzędziom do pomiaru i cyfrowej obróbki radiogramów metody umożliwiają precyzyjny pomiar, prezentując wyniki w formie obrazowej z pełną wizualizacją rozkładu grubości. Zalety obejmują brak konieczności demontażu izolacji, możliwość objęcia badaniem dużych obszarów (nie punktowo jak w przypadku ultradźwiękowych pomiarów grubości UTT), w razie potrzeby umożliwiają natychmiastową analizę na miejscu, powtarzalność wyników, pełną dokumentację cyfrową z archiwizacją i danych, brak konieczności przygotowania powierzchni oraz wyższą efektywność w mapowaniu rozległych defektów.

3. Efekt

Kontrola została wykonana kompleksowo bez demontażu izolacji i przerw w pracy instalacji, co pozwoliło na bieżący monitoring korozji bez wpływu na produkcję. Klient otrzymał wyniki badań w formie raportu zawierającego cyfrowe radiogramy wraz z określeniem grubości oraz identyfikacją obszarów krytycznych. Bieżąca diagnostyka umożliwiła wczesne planowanie działań zapobiegawczych Metoda radiografii cyfrowej uprościła logistykę badań, zredukowała koszty operacyjne i zadbała o bezpieczeństwo, użytkowania instalacji.

Cytat klienta

„Dzięki zastosowaniu radiografii cyfrowej mogliśmy ocenić grubość ścianki rurociągów bez zatrzymywania instalacji. Wyniki przedstawione zostały w bardzo przystępny i obrazowy sposób, a brak demontażu izolacji zaoszczędził nam tygodnie przestoju i znacznie obniżył koszty. Teraz mamy pewność co do stanu technicznego naszych rurociągów.”
