Ultradźwięki vs radiografia: którą metodę wybrać do konkretnego zastosowania?

Wstęp

Metody badań nieniszczących (NDT) odgrywają kluczową rolę w przemyśle – wybór między ultradźwiękami (UT) a radiografią (RT) zależy od specyficznych wymagań. Ten artykuł porównuje obie techniki, omawia zalety i ograniczenia, oraz podpowiada, kiedy sięgnąć po konkretną metodę.

1. Co to jest ultradźwiękowe badanie (UT)?

• Wykorzystuje fale dźwiękowe o wysokiej częstotliwości do wykrywania wad wewnętrznych w materiałach
• Głowica emituje ultradźwięki – ich odbicia od defektów pozwalają określić lokalizację i rozmiar wad
• Zastosowanie do pomiarów grubości, badania spoin, oceny stanu technicznego rurociągów, zbiorników, kadłubów statków i komponentów lotniczych

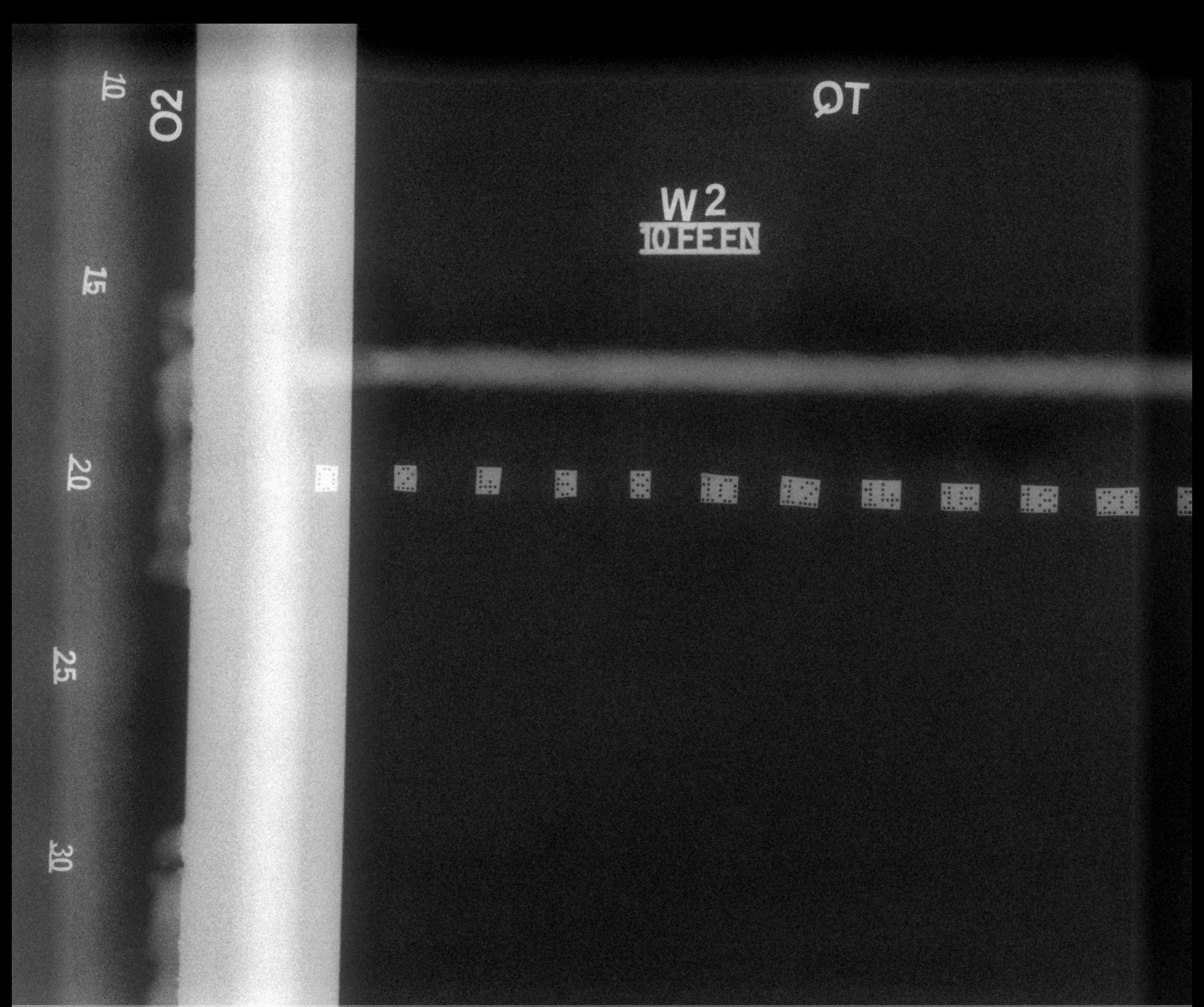

2. Co to jest radiografia (RT/DR)?

• Używa promieni rentgenowskich lub gamma do obrazowania wnętrza obiektów
• Obraz na kliszy lub detektorze cyfrowym pokazuje defekty, np. pęknięcia, pory, wtrącenia
• Szczególnie przydatna w kontroli spoin, odlewów i betonowych struktur

3. Porównanie kluczowych cech

Cecha	UT (ultradźwięki)	RT (radiografia)
Rodzaj defektów	Wewnętrzne	Wewnętrzne oraz powierzchniowe
Materiał	Metale, kompozyty, tworzywa sztuczne	Metale, tworzywa sztuczne, kompozyty
Grubość badanego	Idealna dla grubych elementów	Również dla grubych, ale ograniczenie z nierówną geometrią
Precyzja	Wysoka – dokładne lokalizowanie defektów	Wyrazisty obraz, ale interpretacja wymaga doświadczenia
Bezpieczeństwo	Bezpieczna – nie wymaga promieniowania	Wymaga środków ochronnych, regulacje
Koszt i dostęp	Średni koszt sprzętu, łatwe wdrożenie	Droższy sprzęt, wymaga detektorów i przeszkolenia

4. Kiedy użyć UT, a kiedy RT?

• Ultradźwięki (UT):
  • Pomiar grubości ścian w zbiornikach, rurociągach, kadłubach.
  • Wykrywanie pęknięć, pustek, rozwarstwień wewnątrz materiału.
  • Idealny przy strukturach warstwowych, trudno dostępnych miejscach.
• Radiografia (RT/ RT(DR)):
  • Inspekcja kompleksowych spoin, odlewów, odkuwek.
  • Wymuszona przy całkowitej kontroli, np. w budownictwie i przemyśle lotniczym.
  • Gdy geometryczne warunki są bardziej korzystne, dostęp jest łatwy.

5. Praktyczne rekomendacje

1. Rury i zbiorniki: UT – szybka ocena grubości; RT – przy podejrzeniu porowatości spoin.
2. Elementy strukturalne lotnicze: UT – ocena pęknięć; RT – analiza spoin odlewanych.
3. Kontrola spawów: UT (mapa korozji) + RT (radiografia cyfrowa przez izolację)
4. Wybór optymalnej metody: zależy od rodzaju materiału, rodzaju wad, dostępności, kosztu i regulacji.

Zakończenie

Wybór UT vs RT zależy od specyfiki zastosowania – ultradźwięki doskonale sprawdzają się w pomiarze grubości i grubych elementach. Radiografia daje pełny obraz struktury. W wielu przypadkach warto łączyć obie techniki, by uzyskać wszechstronną diagnostykę.

---
